ZJX 系列自定心可调透镜夹持架

ZJX 系列利用三支可调弧形夹臂夹持不同直径的圆形光学元件，适合非标准直径的装配。四款专属图分别标明 50、80、120、150 mm 通光孔，以及 5 mm 起至相应最大尺寸的夹持范围。侧面安装孔在系列图中标为 M4，另有锁紧旋钮。该结构及来源“自定心”名称不等于给出了定心误差或重复定位精度；如需精密光轴要求应索取数据。英文配图仅作系列外观示意。

四种夹持范围

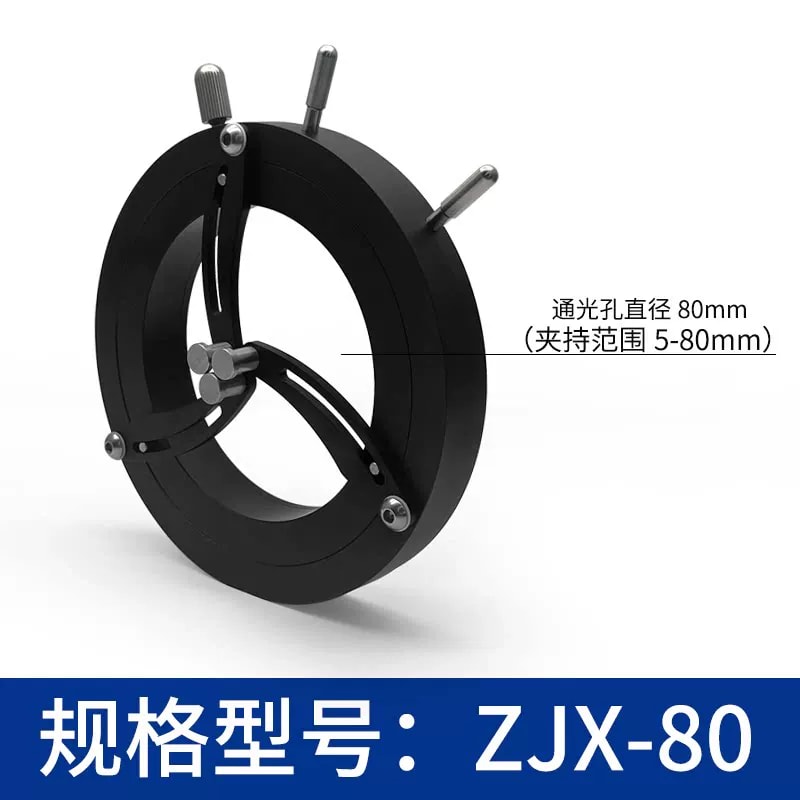

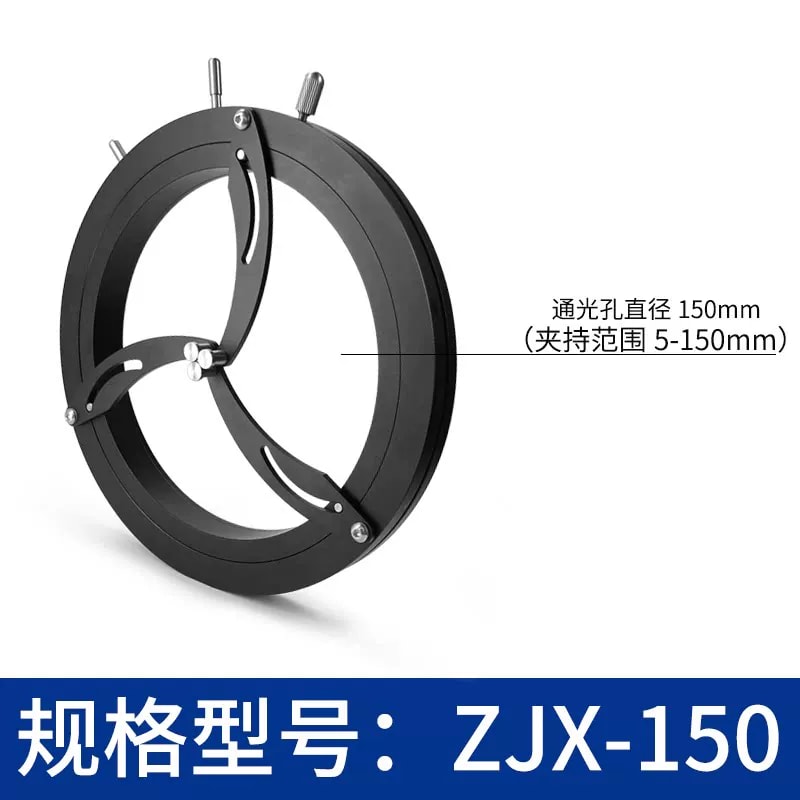

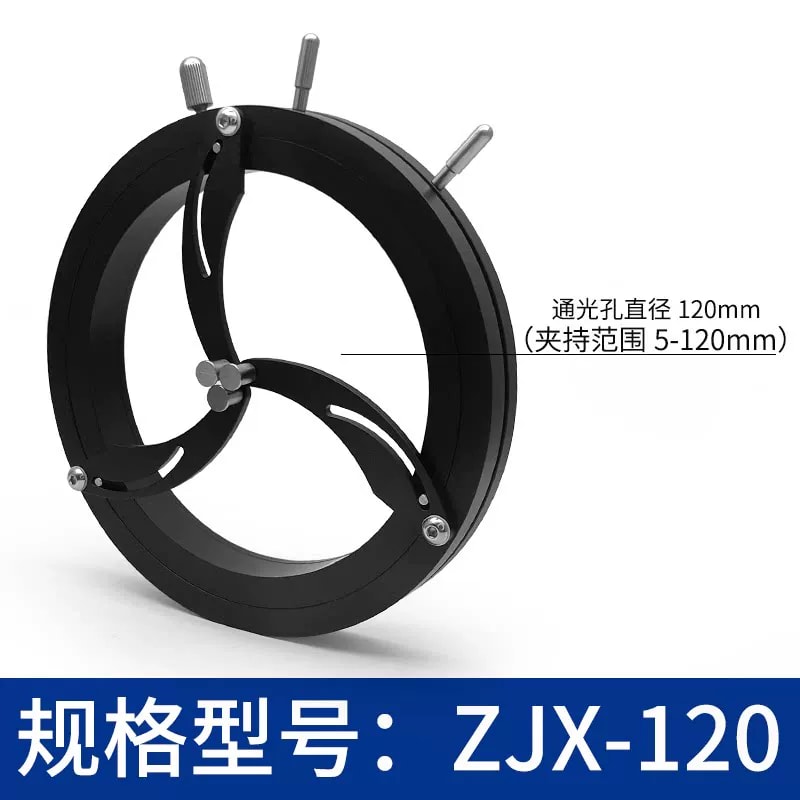

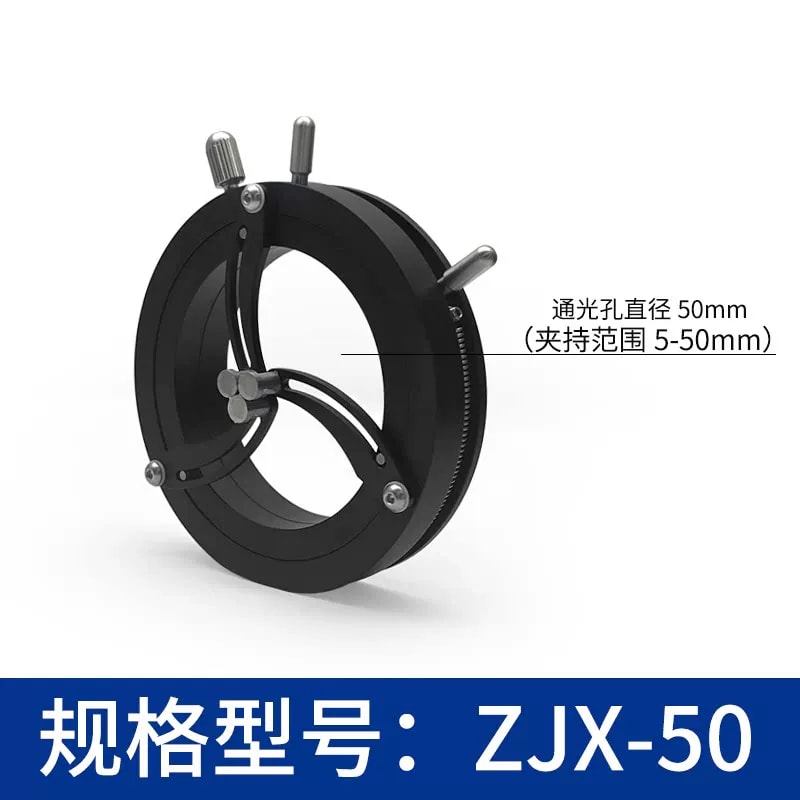

ZJX-50、80、120、150 的专属图分别标通光孔 50、80、120、150 mm，夹持范围分别为 5–50、5–80、5–120、5–150 mm。范围是来源标签，实际接触面、厚度和稳固性需核对。

调节与锁定

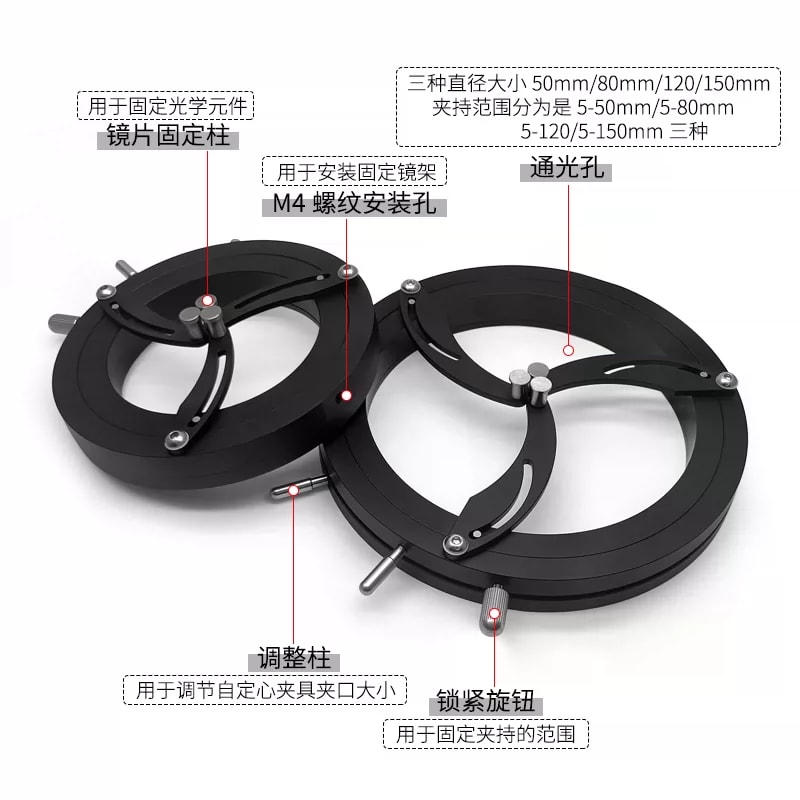

三支弧形夹臂围绕圆形元件调整，外圈有调节柱和锁紧旋钮。来源没有说明各臂同步精度、最大施力或适用玻璃边缘形状。

安装方式

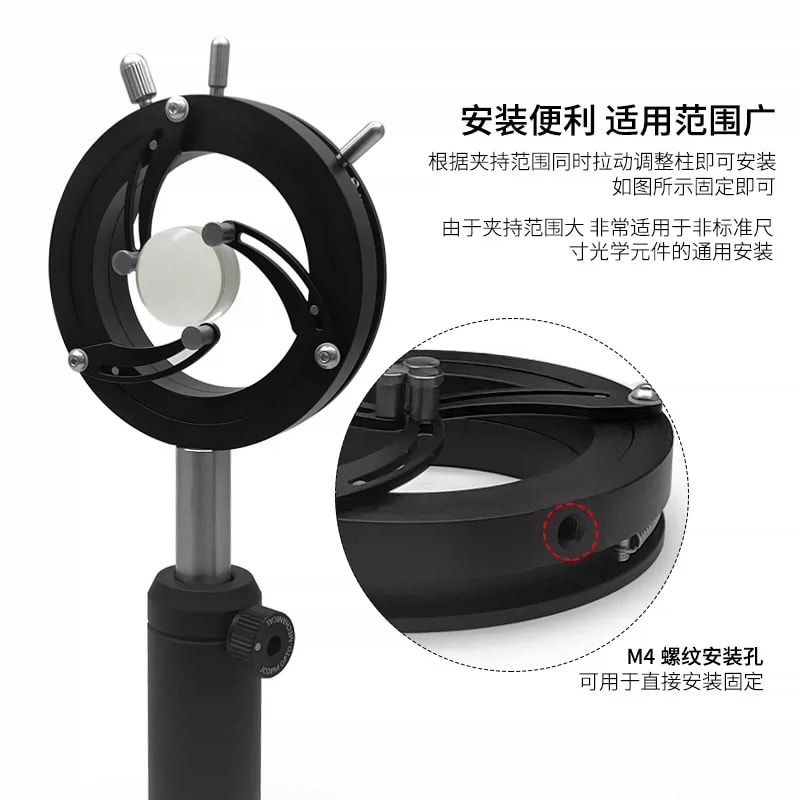

系列图将侧面螺纹安装孔标为 M4，另示固定柱与光学支杆安装场景。支杆、底座及被夹光学件是否包含须按订单确认。

性能边界

没有夹持深度、最小接触面、承载、抗振、定心误差或重复定位数据；不能凭自定心名称给出光学精度保证。

选型核对

按光学件外径选择夹持范围

确认通光需求与边缘接触位置

核对 M4 安装、支杆及空间

对高精度应用索取定心与负载数据

待确认

定心误差、重复定位与承载

夹持厚度及接触面形状

M4 孔深、支杆和底座包含情况

材质、数量及光学元件是否供货
