DXC 系列 M4 × 0.25 侧边锁紧螺纹衬套

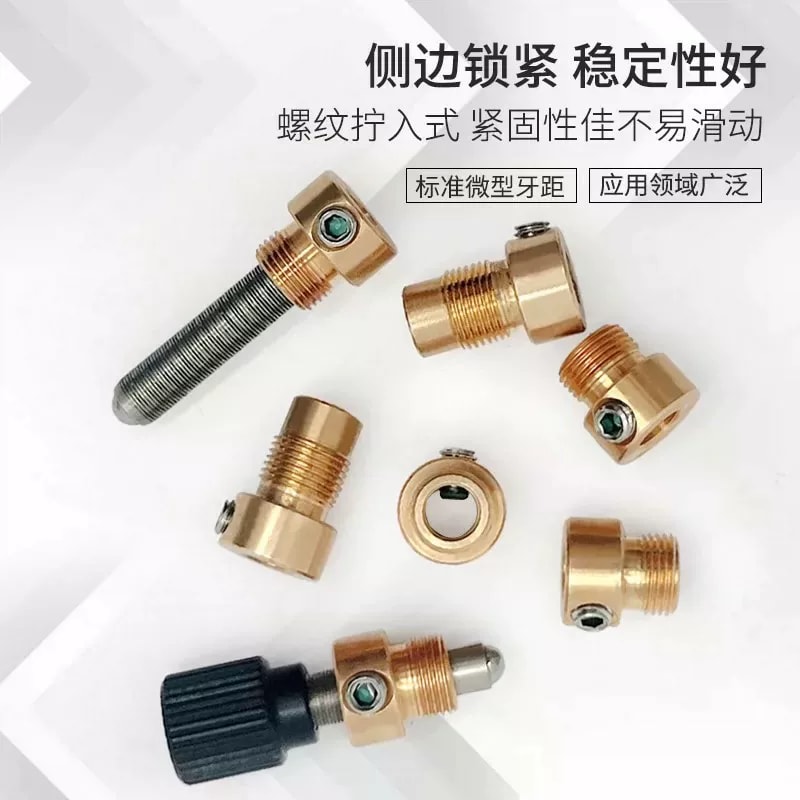

DXC 衬套将细牙内螺纹、用于安装的外螺纹和侧边锁紧顶丝结合在同一铜色金属零件中。本系列提供三个完整型号，原始图纸均标注 M4 × 0.25 内螺纹及 M6 × 0.5 外螺纹，长度按型号分别记录。侧边顶丝的锁紧效果需与实际配套调节螺丝一起确认。

螺纹与配套

内螺纹 A 与外螺纹 B 是两个不同接口，分别为 M4 × 0.25 和 M6 × 0.5。配套调节螺丝必须与内螺纹一致；外螺纹用于安装衬套，不可混用。

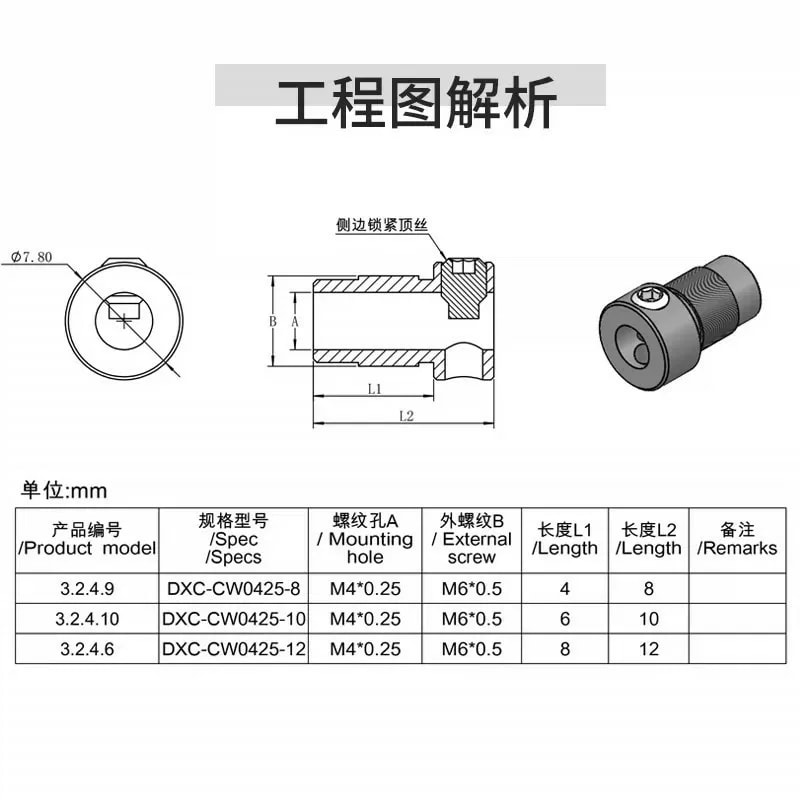

原图尺寸与安装

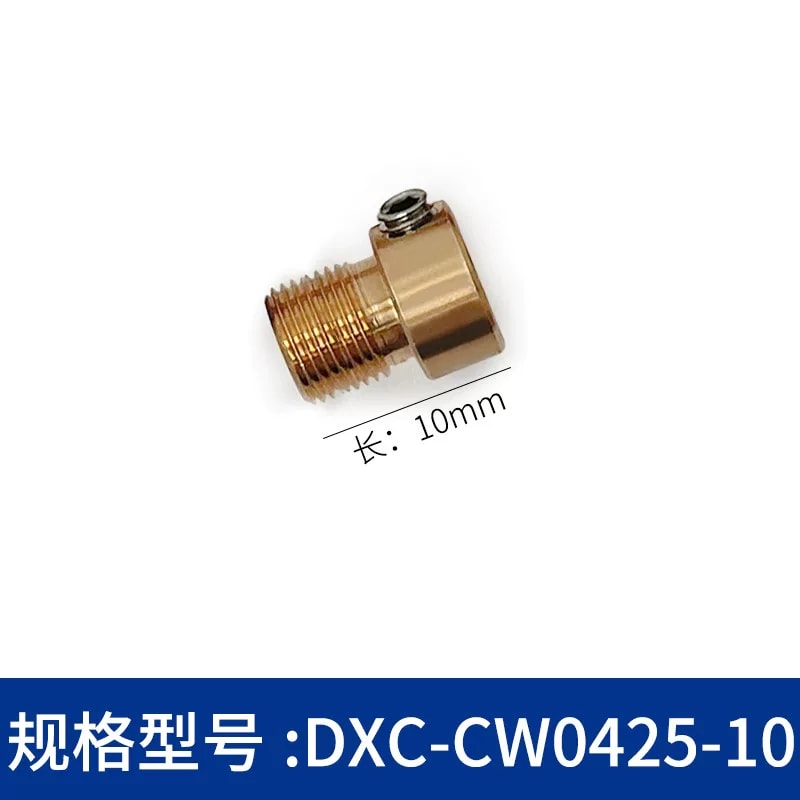

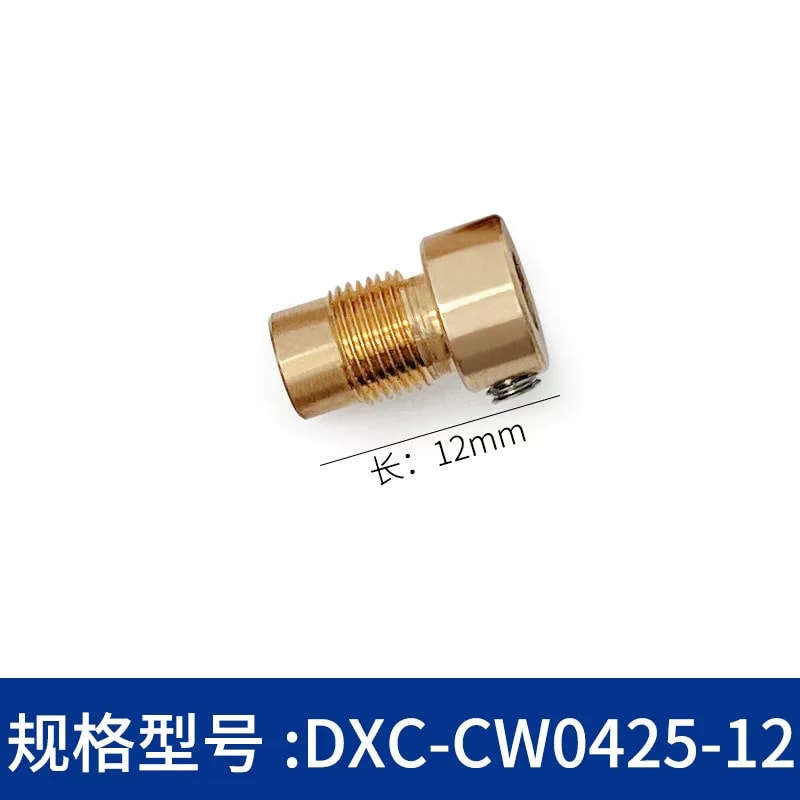

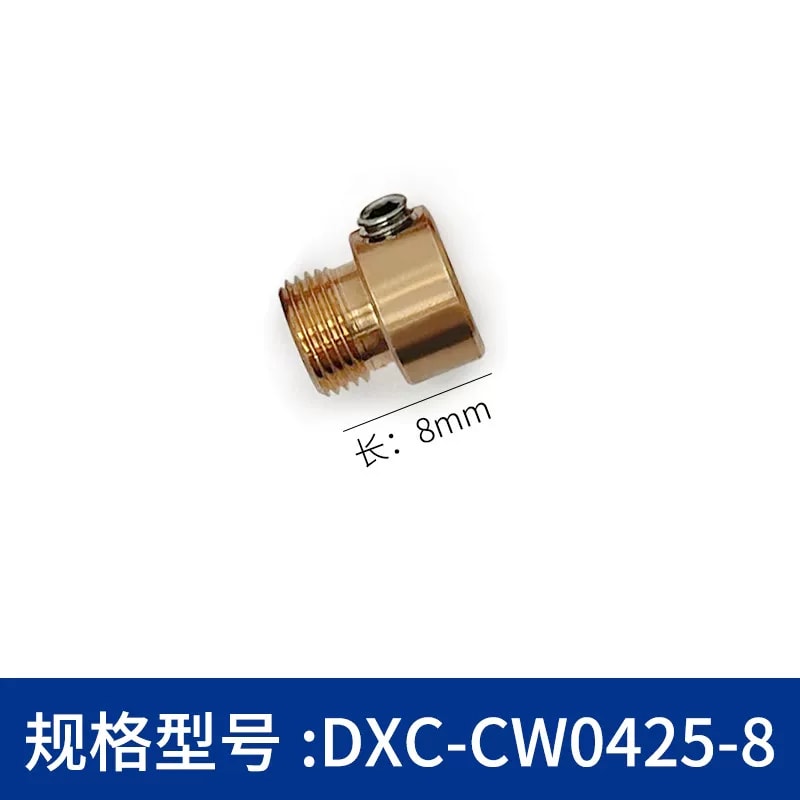

L1 为图中轴向段长，L2 为总长；三种型号分别记录 L1=4/6/8 mm、L2=8/10/12 mm。不要把 L1 解释为已经验证的有效啮合长度。侧边顶丝的尺寸、紧固扭矩和安装工具尚未给出。

材料与运行条件

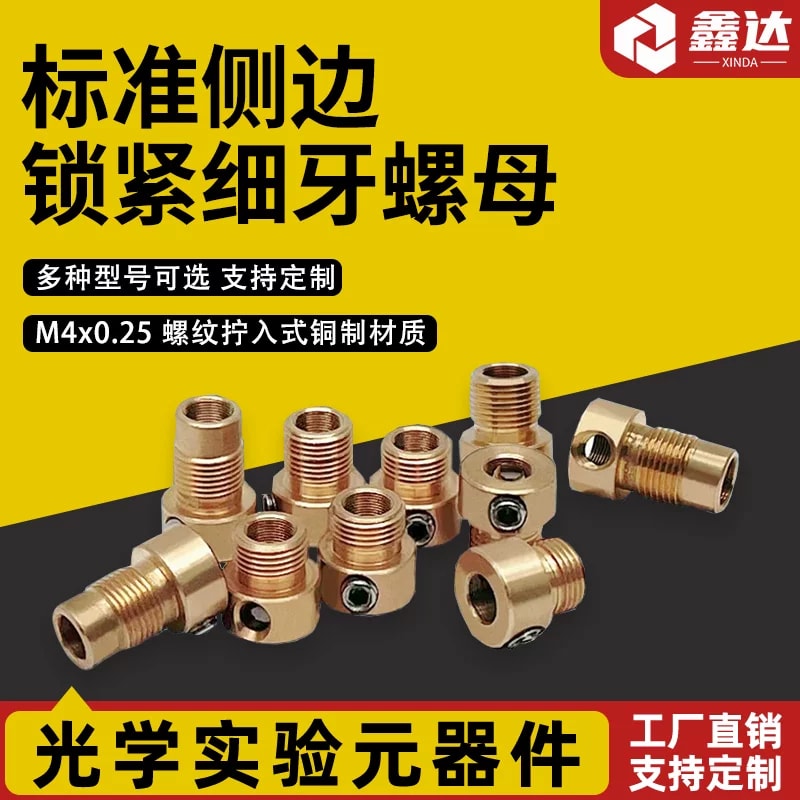

来源写明铜制，照片显示铜色金属；具体合金、表面处理和材料证明仍需按订单确认。螺距不等于机构分辨率或定位精度。允许载荷、回差、润滑与寿命取决于配套螺丝和安装结构，原始资料未提供这些性能的验证结果。

供货与询价资料

提供完整型号、数量、配套螺丝及安装孔图，并说明负载方向、使用环境和检验要求。多个零件出现在系列图中不代表混合套装；配套螺丝、镜架或安装服务不默认包含。定制长度或接口须另行确认。

选型核对

完整型号及数量

内螺纹与外部安装螺纹

图纸尺寸及安装孔配合

锁紧或安装方法

材料、环境与检验要求

待确认

材料牌号及表面处理

螺纹和尺寸公差

允许载荷、回差与寿命

安装或锁紧扭矩
