GCC-5013 系列 90° 银膜离轴抛物面镜

本来源有五款保护银膜90°离轴抛物面镜，按完整型号、φ数值与焦距数值区分。卡片给出各型号选型文字，但未写长度单位或焦距基准。资料保留原文101.2及各款差异，不用共用照片上的F=152.4刻字覆盖卡片参数，也不套用保护金膜系列的带孔配置、材料或性能。系列图仅说明外观，不是准确工程曲面或包装数量证据。

型号与卡片数值

GCC-501305 为φ25.4、焦距50.8；501304 为φ25.4、焦距25.4；501306 为φ25.4、焦距76.2；501307 为φ25.4、焦距101.2；501302 为φ50.8、焦距101.2。全部卡片标保护银膜、90°。长度数值未给单位，不补mm；101.2按原文保留，不改为101.6，不从型号数字解码。

机械接口与结构待确认

五款卡片没有带孔文字，不据此保证完全无孔，也不套用保护金膜系列带孔型号配置。孔、背面接口、净口径、镜体高度、夹持区域与公差均未知，复用照片不能提供各型号独立机械图。须取得所选完整型号图纸再确认镜架适配。

镀膜、角度与焦距定义

保护银膜是来源明确名称，不由照片颜色推断；保护层组成、基材、反射谱、波段、面形、表面质量和损伤阈值未给。90°是来源系列角度标注，不自动转换成45°入射角或具体光路图。来源仅写焦距，没有说明母抛物面焦距、有效焦距或反射焦距的定义与基准点。

图片与供货

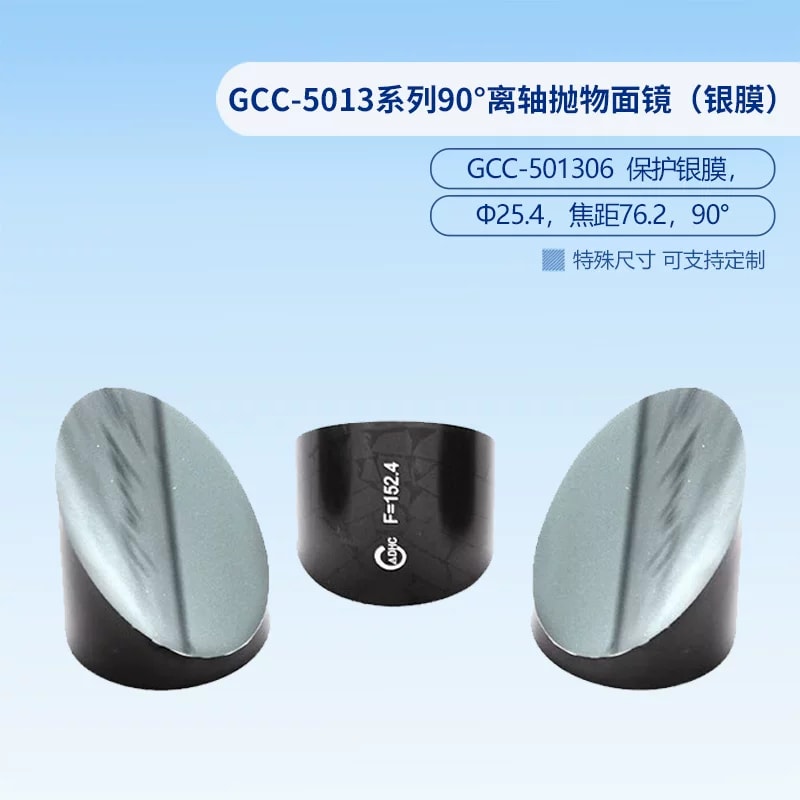

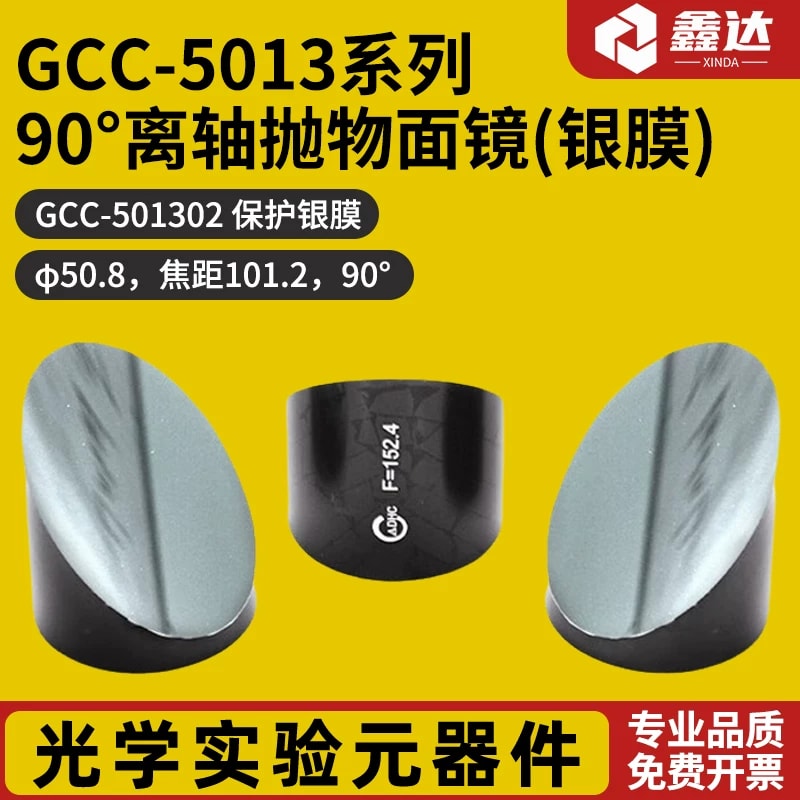

卡片复用三视图照片，中间镜体刻字 F=152.4，不能覆盖其他卡片焦距。照片为深色柱体与银灰色倾斜镜面，不代表三件包装、随附镜架或各型号实际比例。特殊尺寸可定制，但无独立定制 SKU。来源交期2–7天，当前交期、数量、附件与清洁条件需确认。

选型核对

完整型号与卡片数值

长度单位、焦距定义与角度基准

完整型号独立机械图与夹持接口

镀膜光谱、安装与供货范围

待确认

长度单位、焦距定义、角度基准

镜体高度、孔、背面接口和夹持区域

净口径、厚度、机械接口与公差

基材、保护层、光谱、面形和损伤阈值
