XINDA-OC-DI-001
GCL-2011 系列光学散射片
7 个来源已确认型号，用于照明扩散与光束整形方案的工程选型
- 来源商品明确标注 GCL-2011 散射片系列
- 保留 7 个可选型号的完整来源标识
- 选型结构覆盖扩散类型、光场形状与机械接口核对
- 可选型号
- 7 个标准型号
- 参考交期
- 确认型号与数量后回复
- 采购方式
- 按型号询价
参考价
CN¥145.50 - CN¥265.50
请选择型号查看供货状态。
不确定型号？获取选型帮助产品概述与选型说明
产品族范围、材料界面、选型边界与供应说明。
此来源有六款圆形散射片及一款 GCL-201201 对准片。照片显示薄圆片和磨砂外观，选项按完整型号、尺寸标签及目数区分。对准片来源明确写双面 1500 目，不能当作同型号普通单面散射片。没有光学测试曲线、材料说明或正式工程图。
型号、尺寸与目数

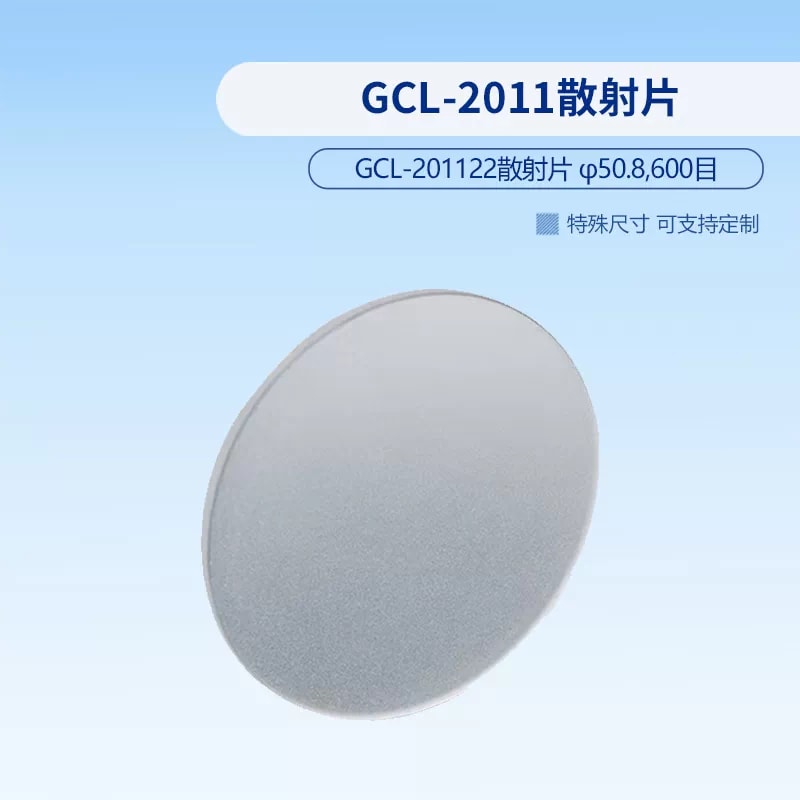

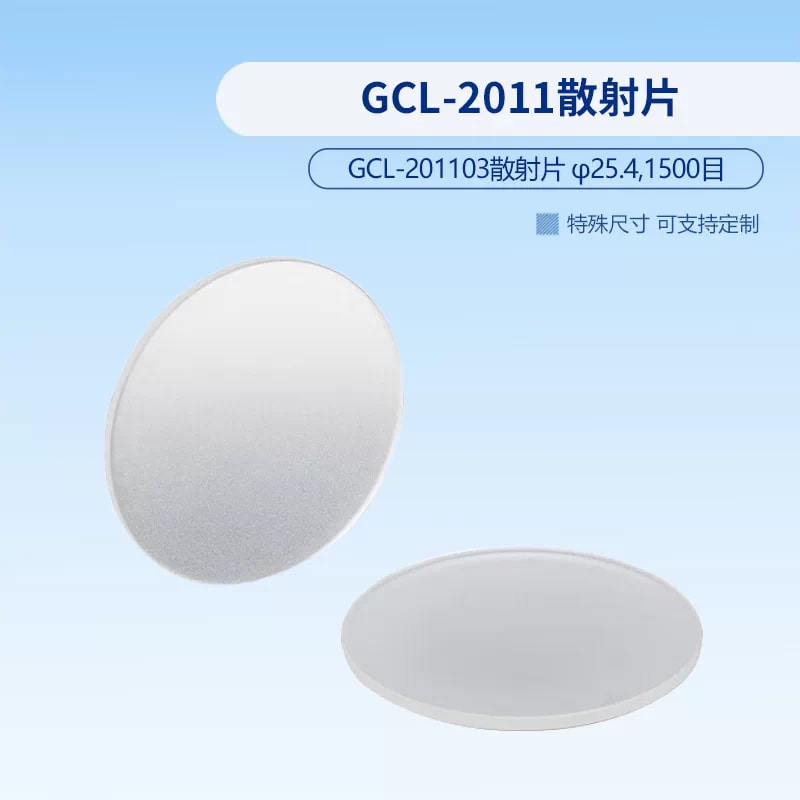

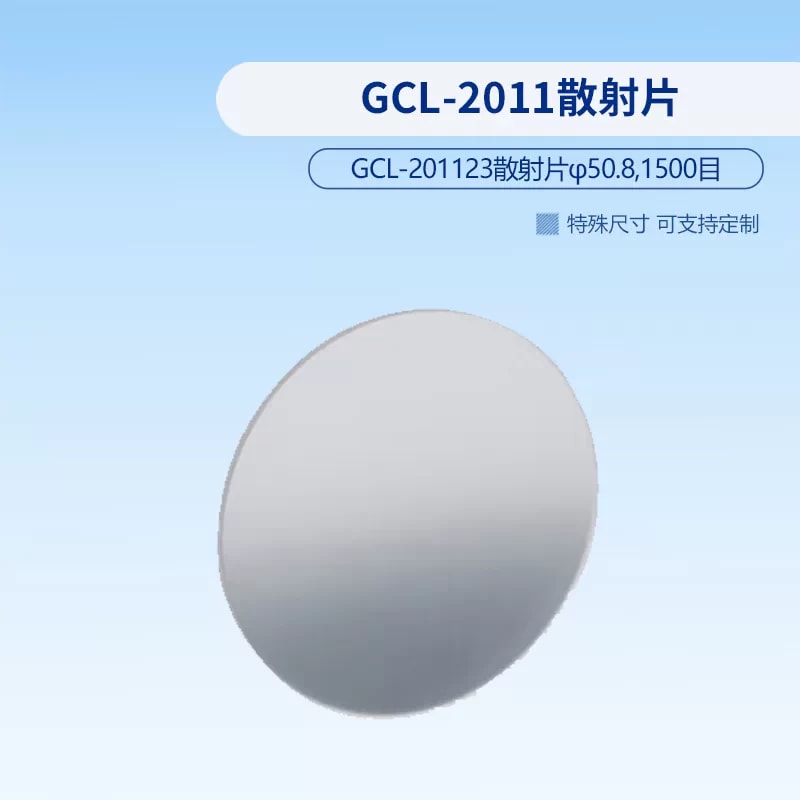

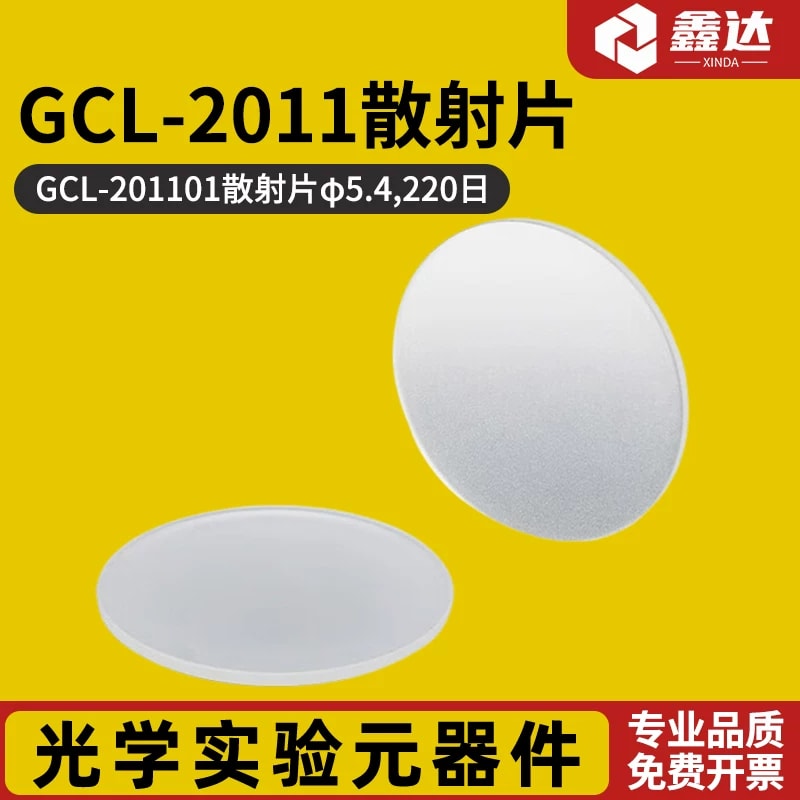

GCL-201121/201122/201123 标签分别为 φ50.8、220/600/1500 目；GCL-201102/201103 为 φ25.4、600/1500 目。GCL-201101 卡片及主图写 φ5.4、220 目，未改写成 25.4。GCL-201201 写 25.4、双面 1500 目，没有 φ 或单位。所有卡片尺寸均未写单位，需确认真实直径与公差。
外观与光学数据
图片展示磨砂圆片，未说明玻璃、石英或其他基材，也未给厚度、有效口径、平面度、表面粗糙度及处理面数量。目数只按来源标签记录，不等于散射角、光斑均匀性、雾度、透过率或角度分布。普通散射片不因展示两片照片就认定双面磨砂或两片包装。
对准片与安装

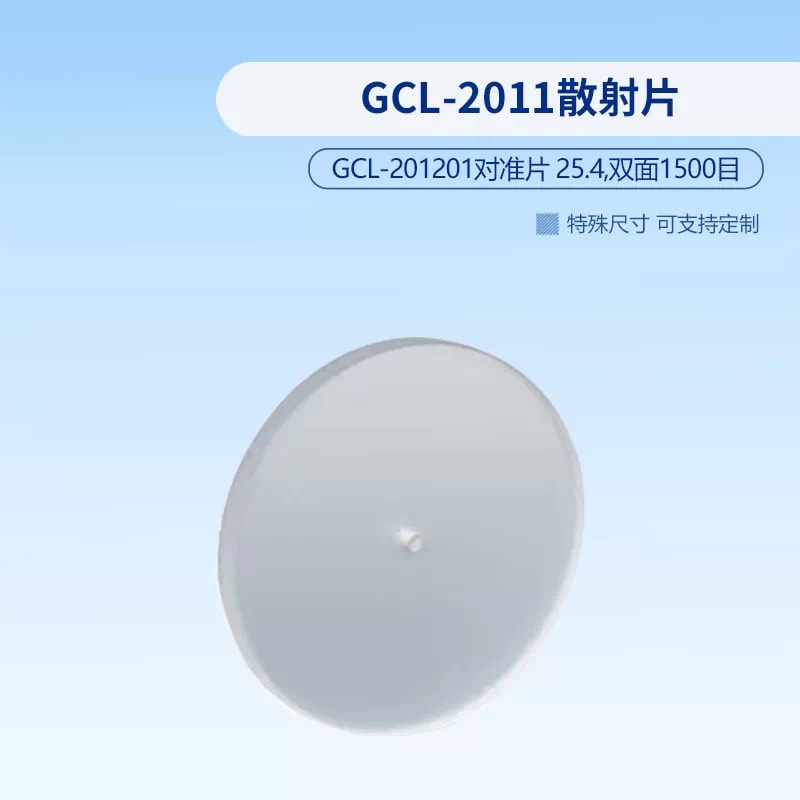

GCL-201201 是单独对准片选项，来源写双面 1500 目；图中中心亮点没有孔径或结构说明，不认定是通孔、十字线或精密中心标记。确认对准用途、安装口径、厚度、净空和供货数量。其他来源的支架、套管与孔制不默认适配。
选型与使用条件
来源支持特殊尺寸定制，但没有独立定制 SKU；变更尺寸与表面规格需另行确认。未给波长范围、镀膜、激光损伤阈值、功率或温度限值，不默认用于高功率激光。按实际光路与所需散射效果选择，并确认材料、清洁方法和测试数据。
选型核对
散射片或对准片完整型号
尺寸标签、单位与 φ5.4 异常
目数、处理面和材料
厚度、安装口径与数量
实际波长、功率与散射要求
待确认
尺寸单位、公差及 φ5.4 正确性
基材、厚度、处理面与包装数量
散射角、透过率、均匀性和镀膜
激光功率、损伤阈值与清洁要求
采购与技术资料
选择具体型号后，我们会核对价格、供货状态、交期和所需技术文件。
采购方式
按型号提交正式询价
参考交期
确认型号与数量后回复
技术文件
询价时可申请图纸与规格资料
典型应用
- 照明均匀化与光场整形方案评估
- 成像照明、背光与机器视觉原型
- 激光或宽带光源的扩散实验
- 需要指定输出光场的定制光学询价
产品特点
- 来源商品明确标注 GCL-2011 散射片系列
- 保留 7 个可选型号的完整来源标识
- 选型结构覆盖扩散类型、光场形状与机械接口核对
- 所有未证实性能均保留为询价与验收项
