L30T-XY 系列二维平移光学镜架

L30T-XY用于笼式光学装配中的XY位置调节，采用开放式SM1内螺纹光学接口和两个带锁紧的细牙调节副。来源专属图明确25 mm中心高度，功能图展示1英寸光学元件安装及φ6 mm笼杆固定。选型应同时检查螺纹接口、镜片厚度、卡圈空间、笼杆孔位及旋钮净空。来源未给平移行程、定位精度或载荷，不根据M4×0.25螺纹推算性能。英文配图只展示结构，原工程图保留未见总单位说明的限制，镜片和其他附件供货需核实。

XY平移与锁紧

来源明确两个方向的平移调节，工程图标两处M4×0.25细牙调节副带锁紧。螺距不是平台每转位移或定位精度；未给完整运动机构、行程、分辨率及回差，不从调节螺纹推算。

光学接口

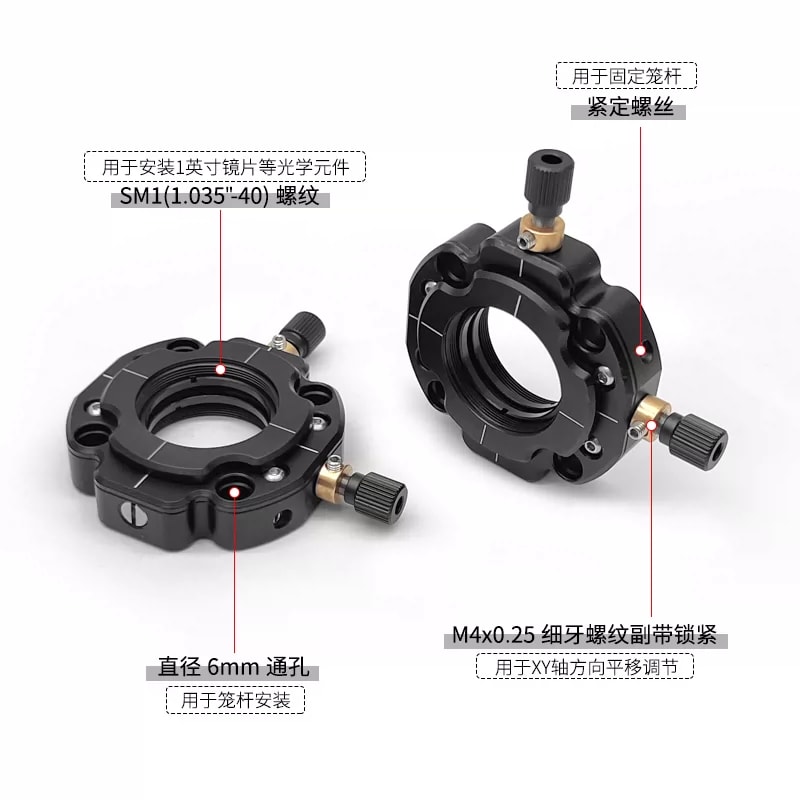

主图和注释标SM1（1.035 inch-40）内螺纹，用于安装1英寸镜片等光学元件。此名义元件直径不等于通光口径。核实元件厚度、边缘、卡圈和允许夹紧力；镜片及卡圈件数不默认包含。

笼杆安装

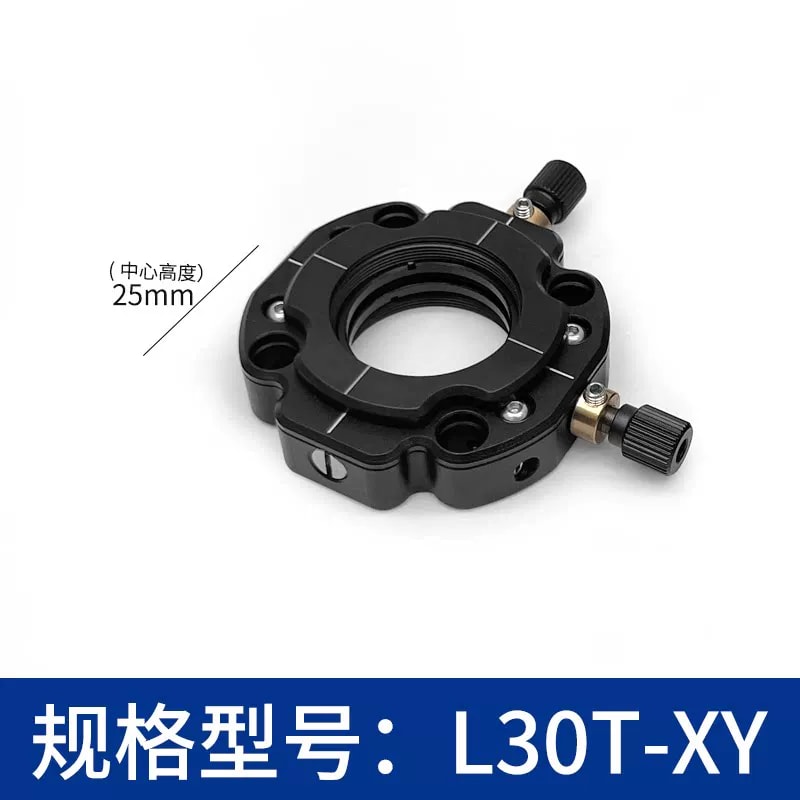

工程图标四处φ6安装孔贯穿，用于笼杆安装，另标四处紧顶螺纹固定φ6 mm笼杆。专属图标中心高度25 mm。核对孔位、笼杆实际尺寸、相邻器件及调节旋钮空间；未给紧顶螺纹规格、配合公差或承载数据。

工程图与供货

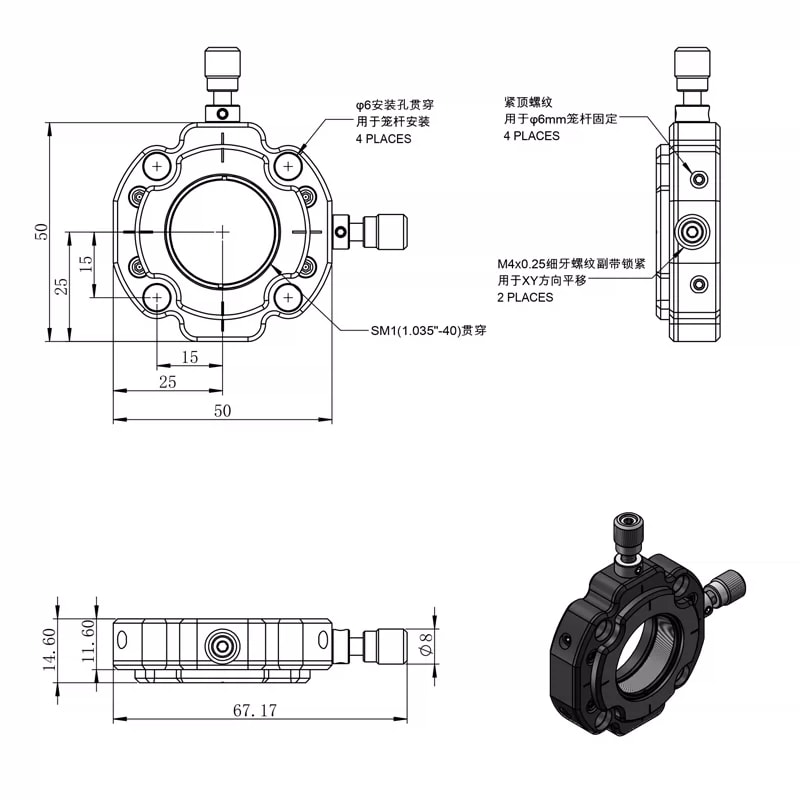

工程图另标50、25、15、14.60、11.60、67.17和φ8等尺寸数值，但图内未见总单位说明，保留原图标注，不把这些无单位数值改写为完整毫米规格。材料牌号、表面处理、供货附件、行程、精度和交期应按型号确认。

选型核对

核对SM1接口和镜片厚度

检查25 mm中心高度及笼杆孔位

确认XY行程、锁紧和旋钮空间

核实公差、载荷和附件

待确认

材料牌号、表面处理及载荷

XY行程、分辨率、精度和回差

工程图总单位说明及安装公差

镜片、卡圈、笼杆和交期
