LZA-B 系列笼式系统高度调节支撑座

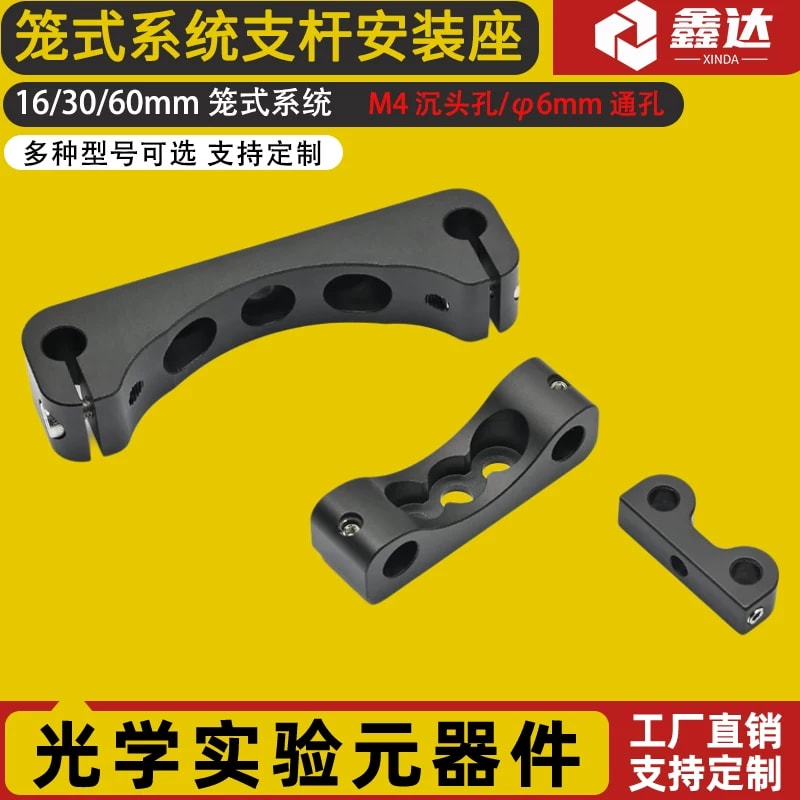

LZA-B 系列为连接笼杆与支杆或其他安装部件的黑色支撑座，分别提供 16、30、60 mm 笼式规格。独立型号图标注总长为 25、42、71 mm。来源展示支撑固定和锁紧结构，没有高度调节机构或行程数据；安装高度依赖配套支杆与接杆筒，不将支撑座本体写成高度调节台。

型号和总长

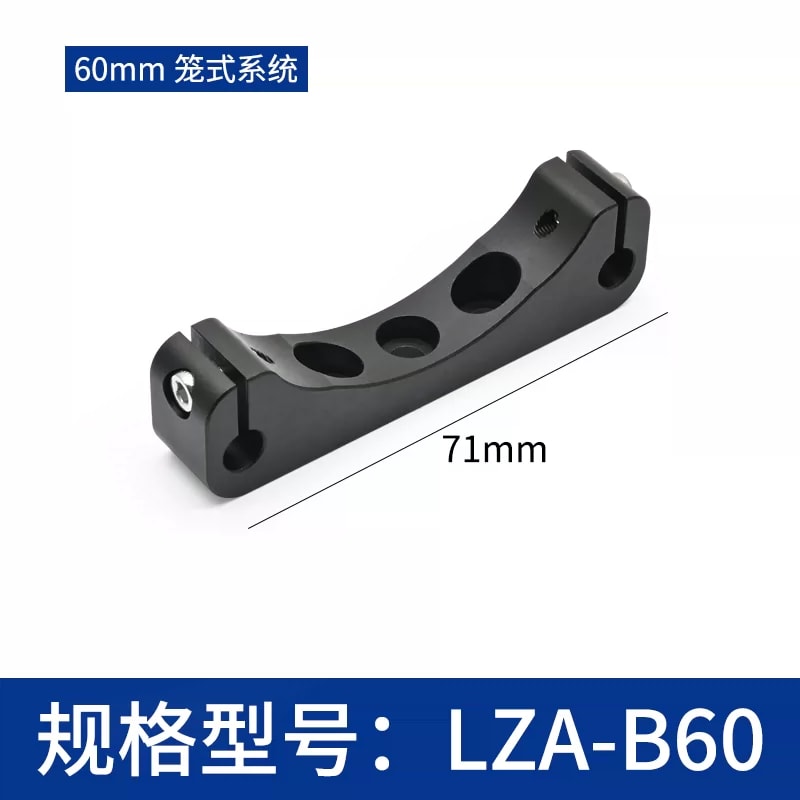

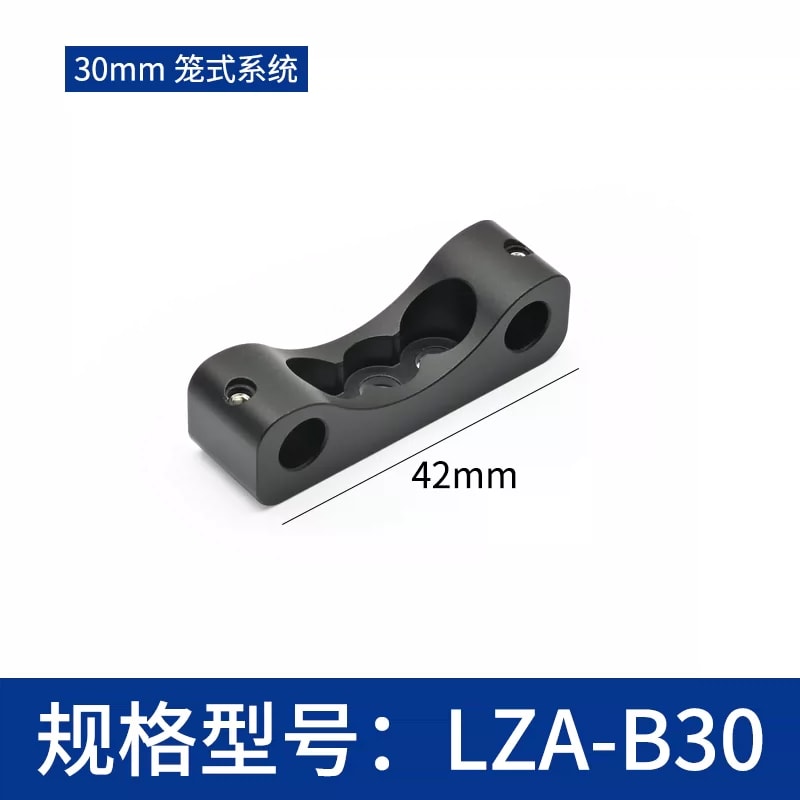

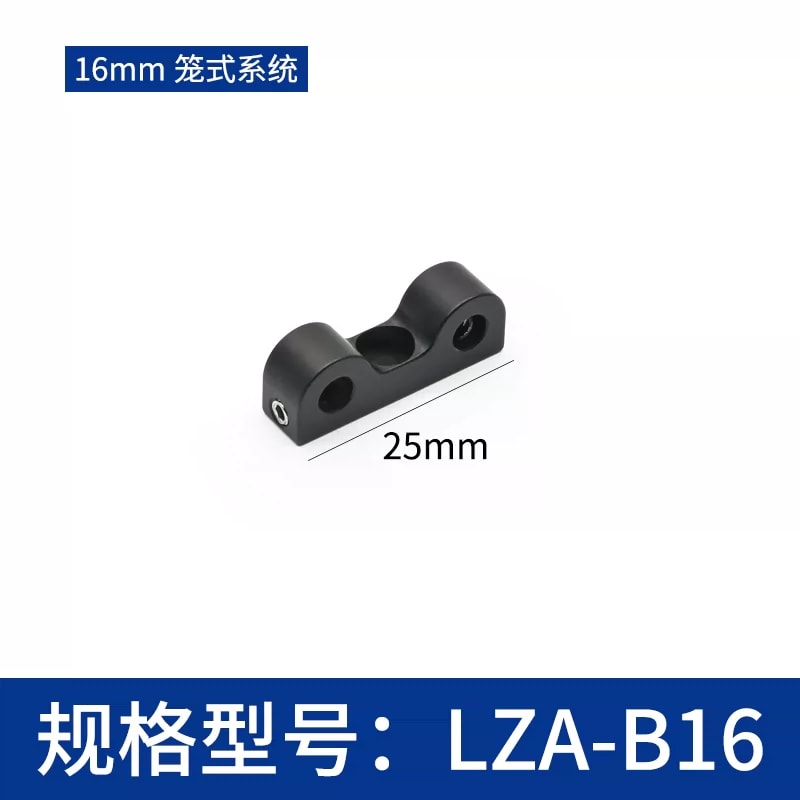

LZA-B16 对应 16 mm 笼式系统，图片标注总长 25 mm；LZA-B30 对应 30 mm 系统，总长 42 mm；LZA-B60 对应 60 mm 系统，总长 71 mm。以上为图片沿长边标注，不是高度或调整行程。没有正式工程图提供宽度、厚度、孔距、公差和光轴高度。

杆孔与锁紧差异

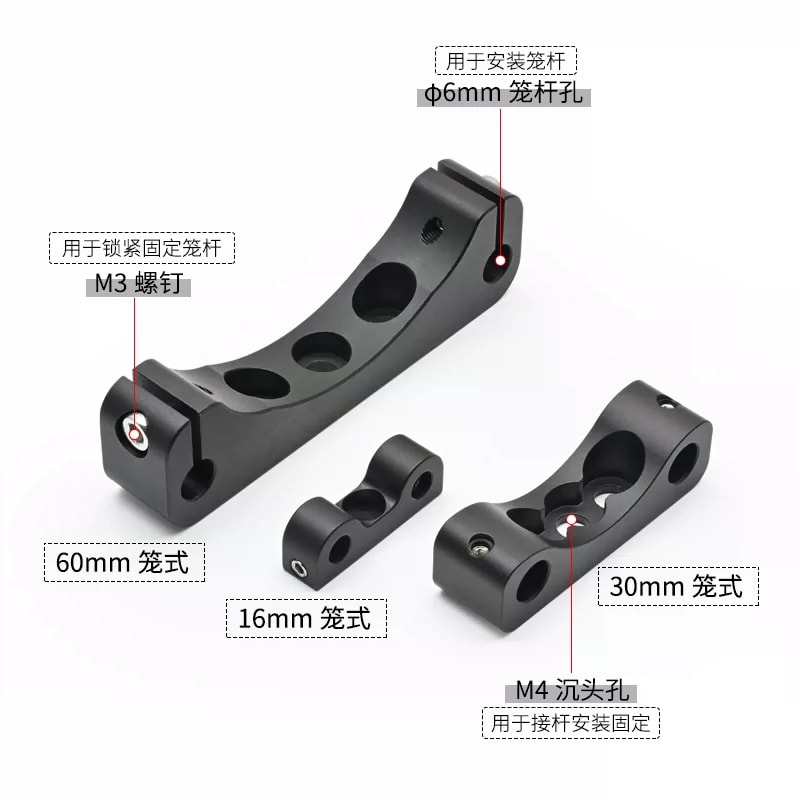

来源主图标明 6 mm 通孔，细节图的 6 mm 笼杆孔箭头指向 60 mm 型号；并标注 M3 螺钉锁紧笼杆。60 mm 型号照片显示开缝挠性夹紧结构，16 和 30 mm 型号外形与锁紧方式不同。不能把系列的 6 mm 标注未经核实套到 16 mm 型号，也不把 M3 锁紧螺钉当作笼杆孔径。

安装孔与应用

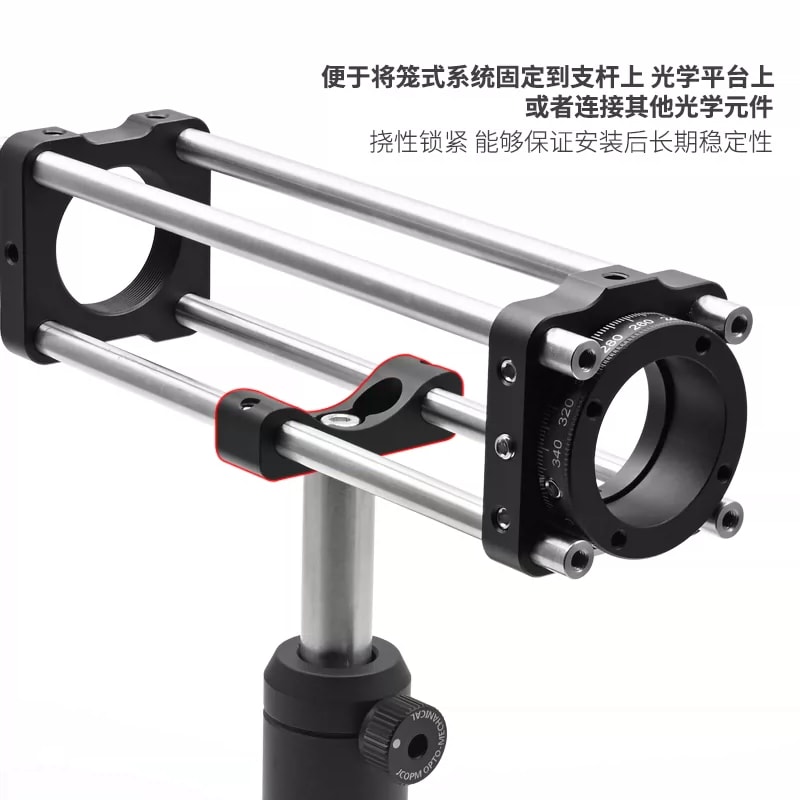

来源标注 M4 沉头孔用于接杆安装固定，箭头指向 30 mm 型号中心凹孔；这是螺钉安装座说明，不等于 M4 内螺纹。应用图显示支撑座固定两根笼杆并装在支杆上，笼板、杆体、支杆、接杆筒和光学元件不默认随附。各型号的 M4 连接配合及安装件需单独确认。

选型和性能边界

先选择实际笼式规格，再确认杆径、锁紧结构、安装螺钉、支杆高度及周边空间。来源有稳定性宣传，但未给载荷、重复定位、挠性夹紧扭矩或数值精度。材料与表面处理未提供，黑色外观不用于推断牌号。定制尺寸、附件及交期需另行确认。

选型核对

完整型号和 16/30/60 mm 笼式规格

图片标注总长及空间

实际杆径与锁紧方式

M4 螺钉座和支杆安装件

载荷、材质和供货附件

待确认

各型号杆孔直径及 M4 安装细节

宽度、厚度、孔距及公差

支撑高度、载荷、精度与扭矩

材质、表面处理和随附附件
