ZGH-05 Ø12.7 mm 不锈钢光学接杆

ZGH-05 为直径 12.7 mm 的不锈钢光学接杆，照片展示端部环形退刀槽、横向工具孔和可拆卸顶丝。21 张独立型号图逐项确认杆身长度及两端 M4/M6 螺纹孔标注。既有英寸对应长度，也有整数毫米长度；应按完整型号和具体尺寸选型，不以型号数字直接猜测单位。

两组长度

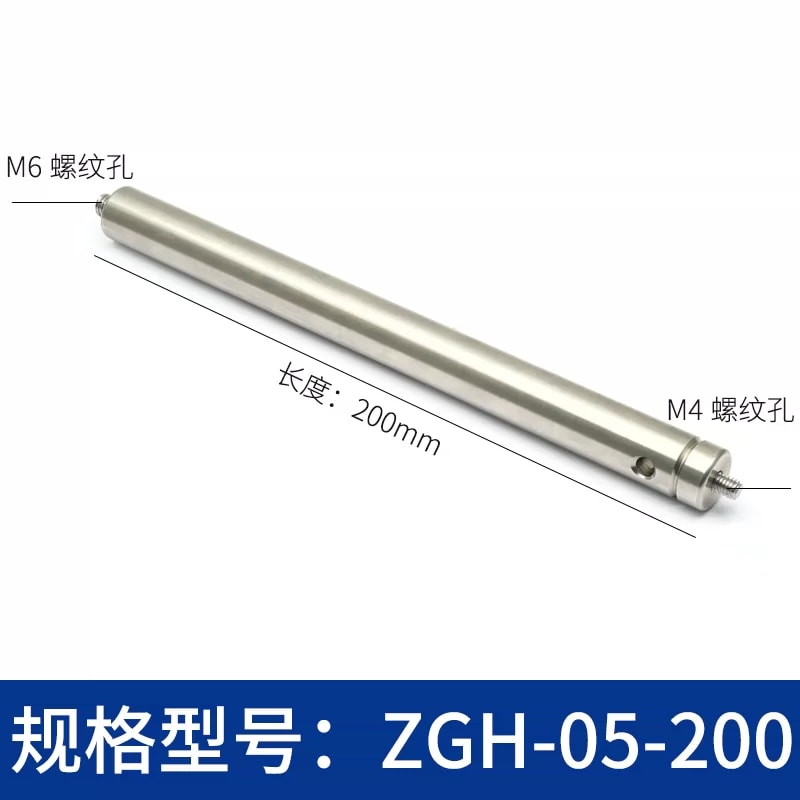

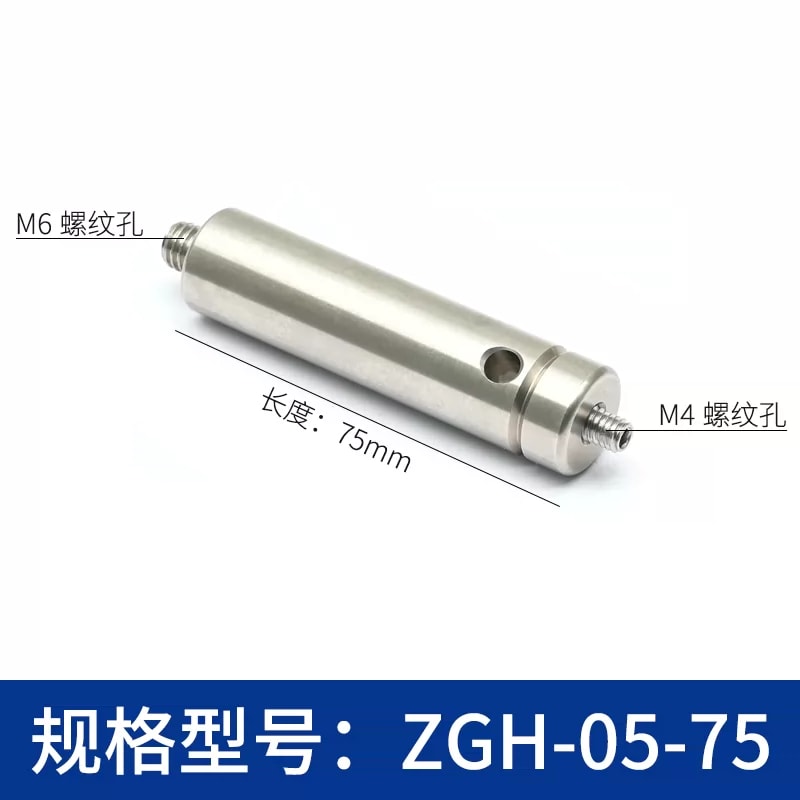

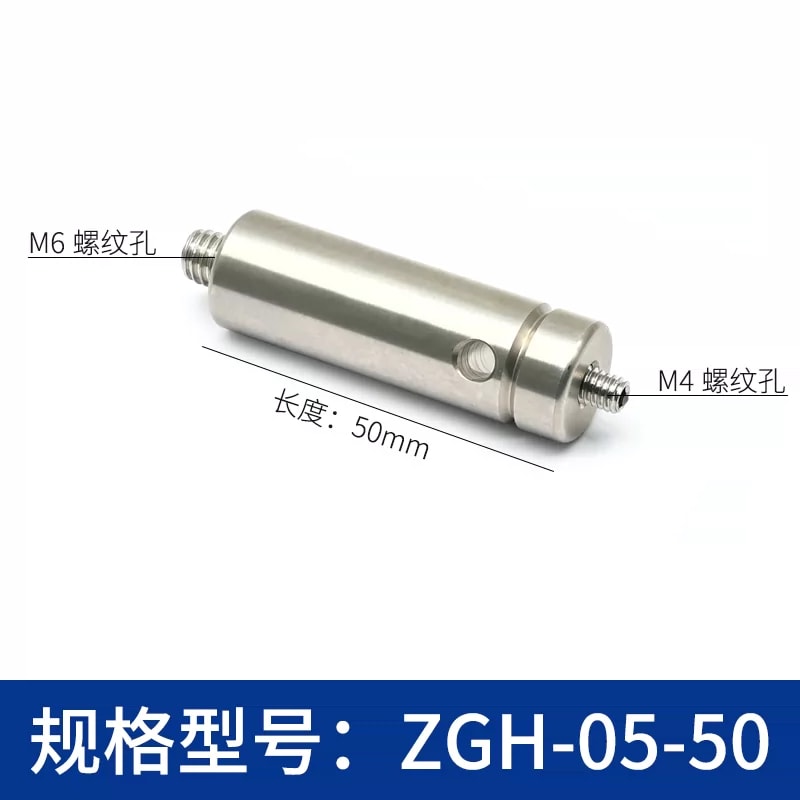

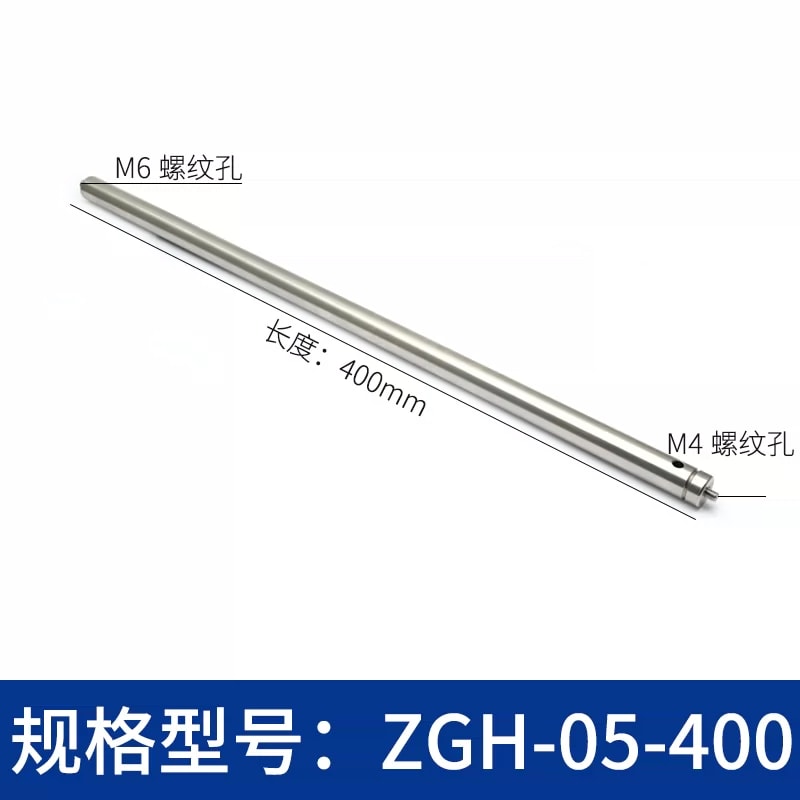

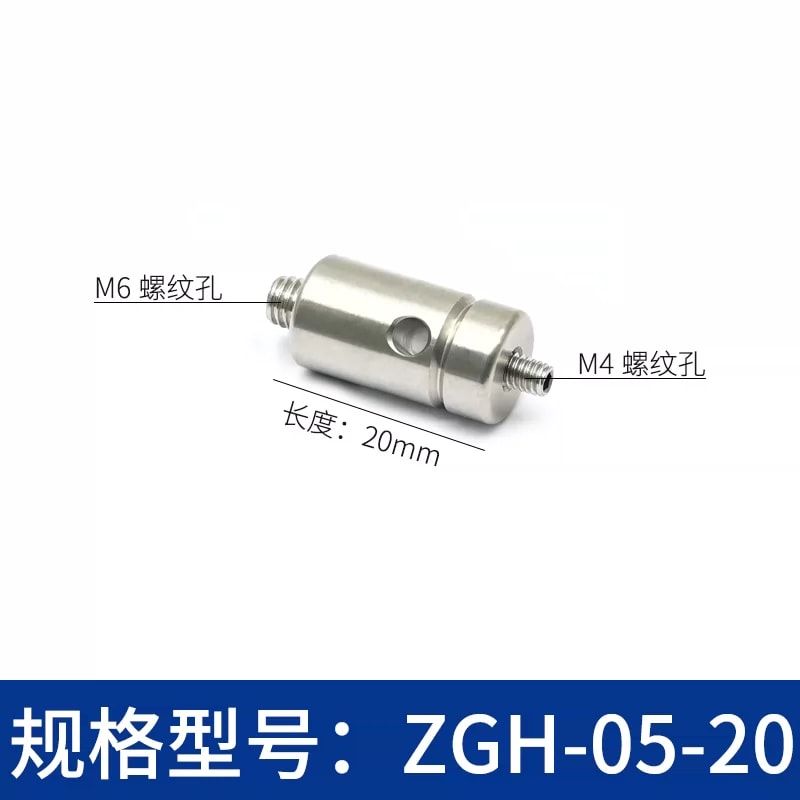

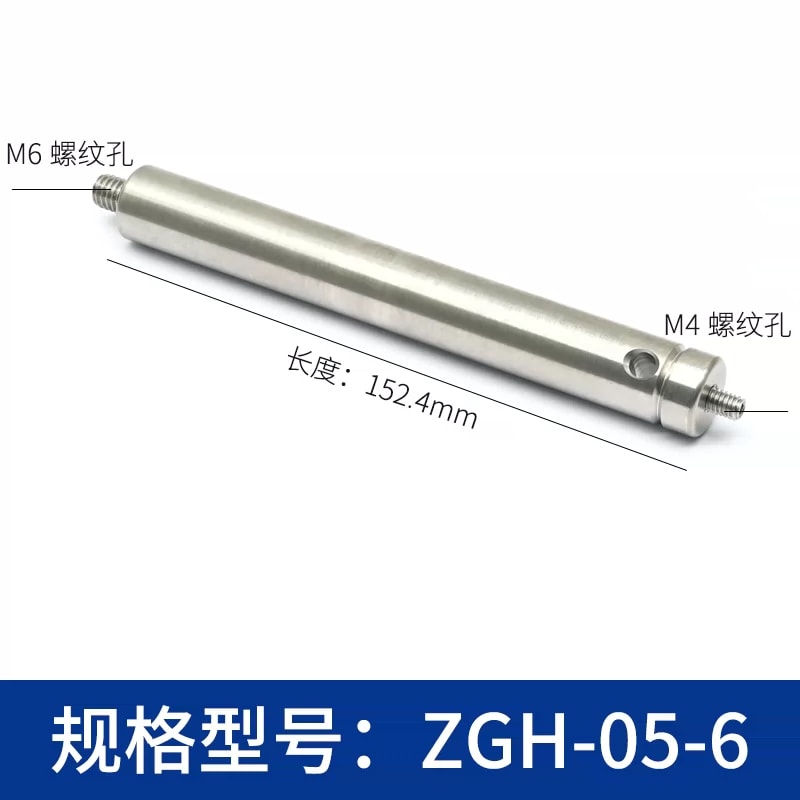

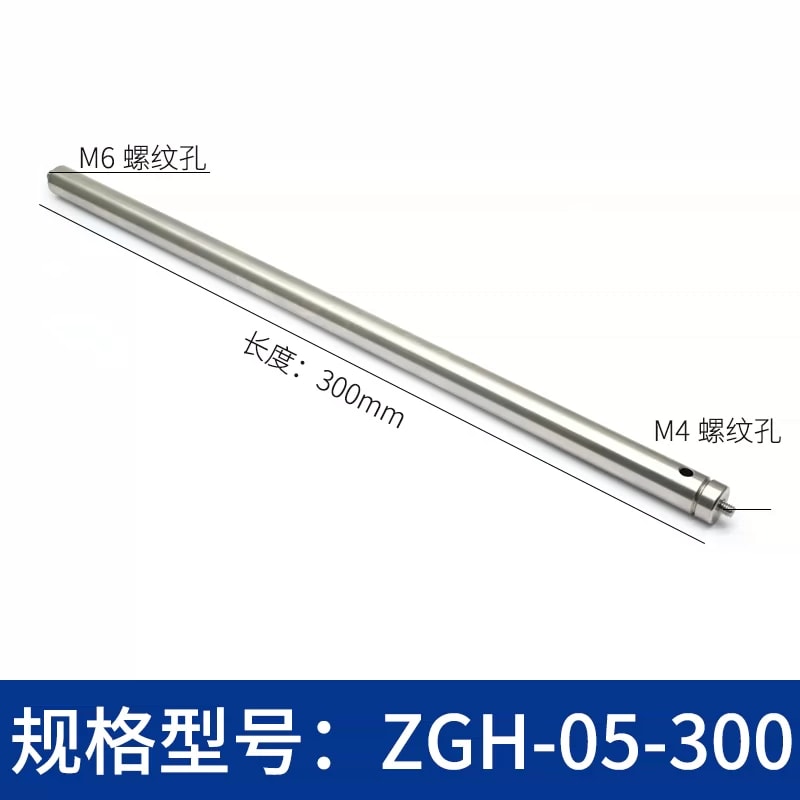

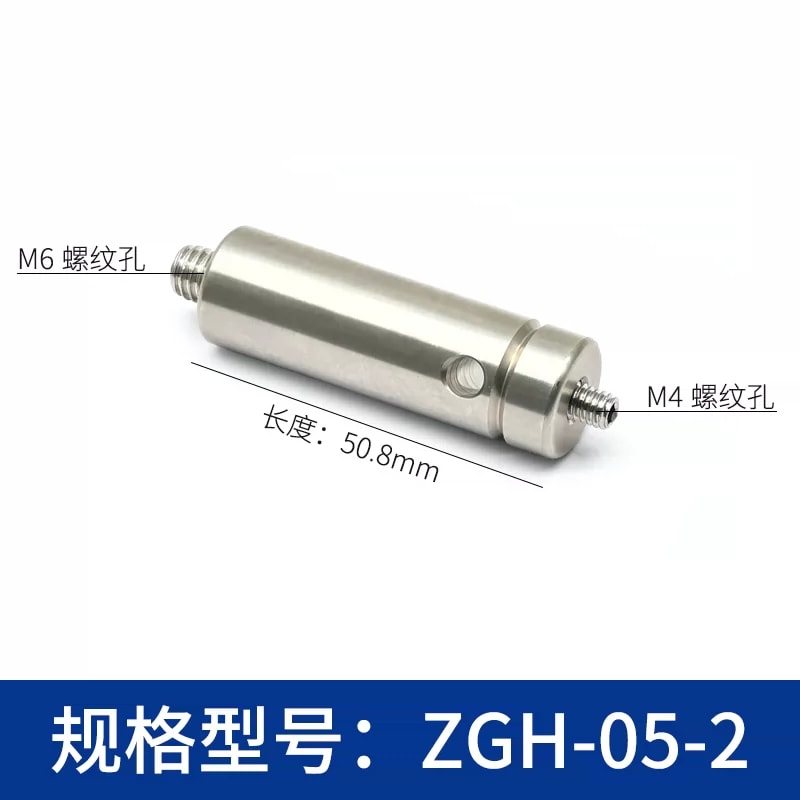

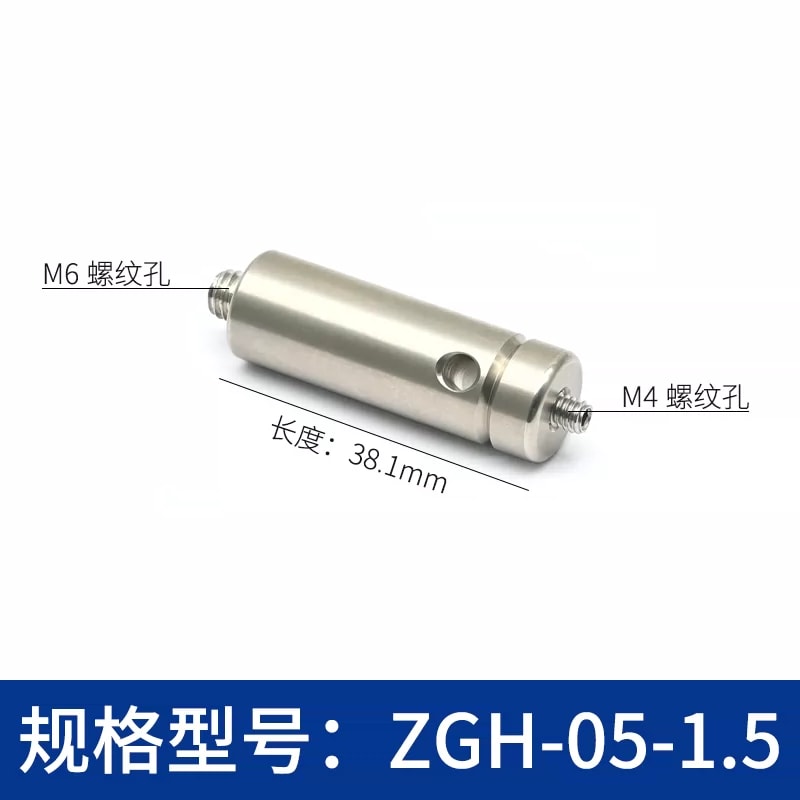

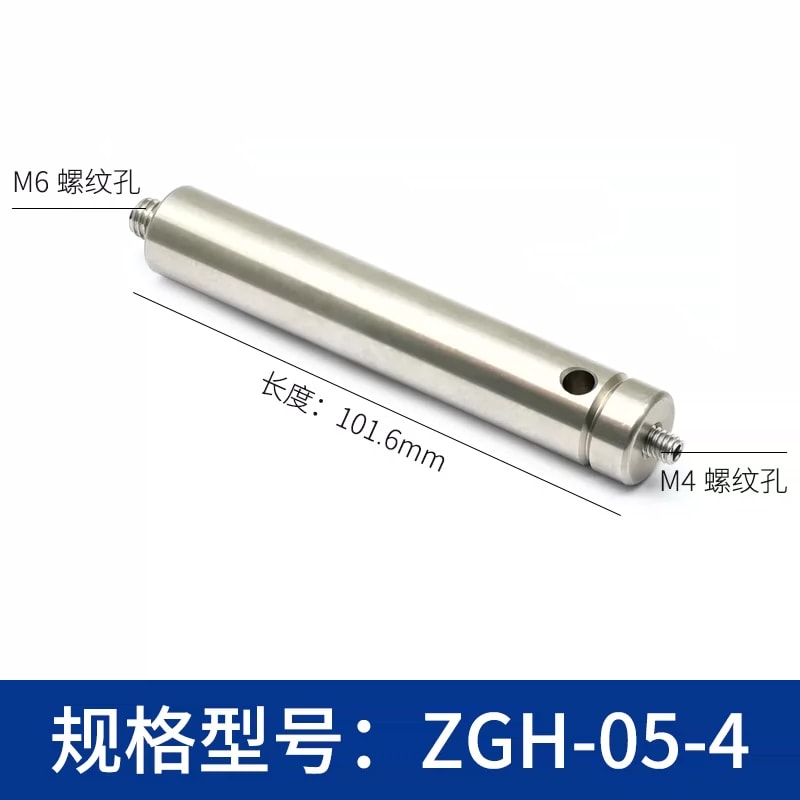

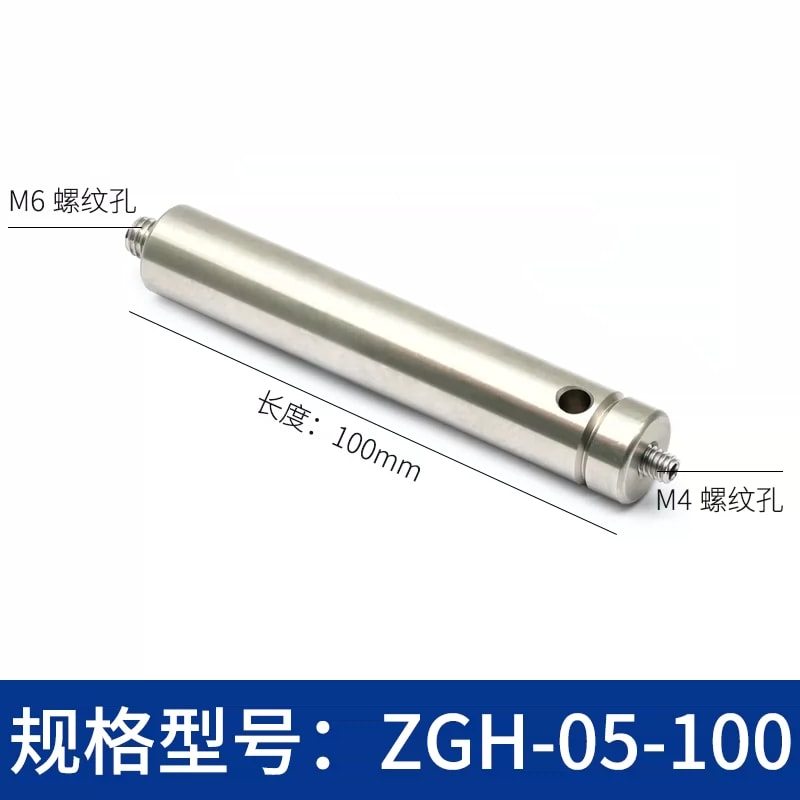

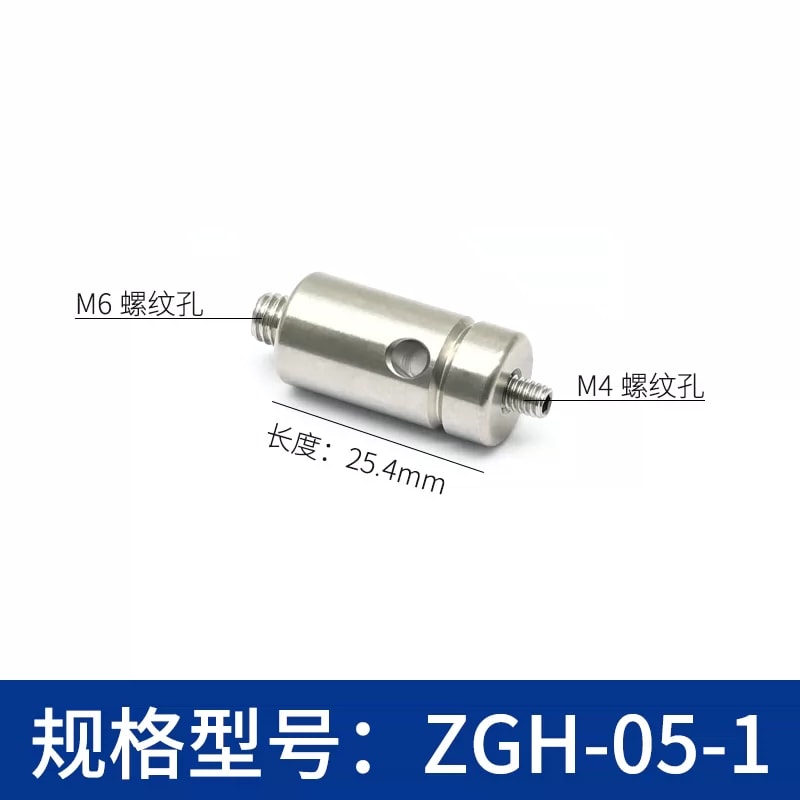

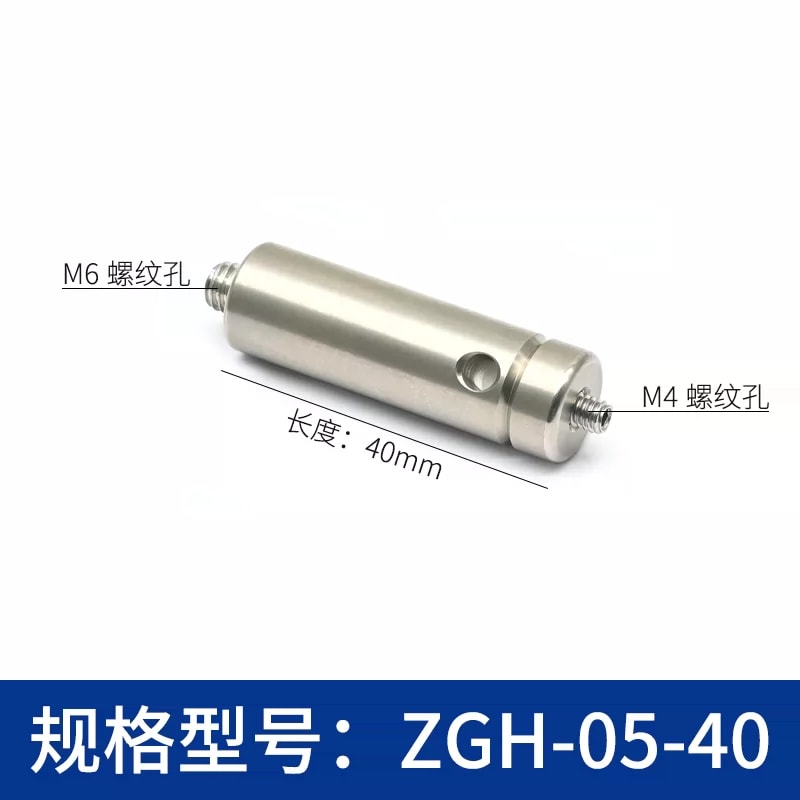

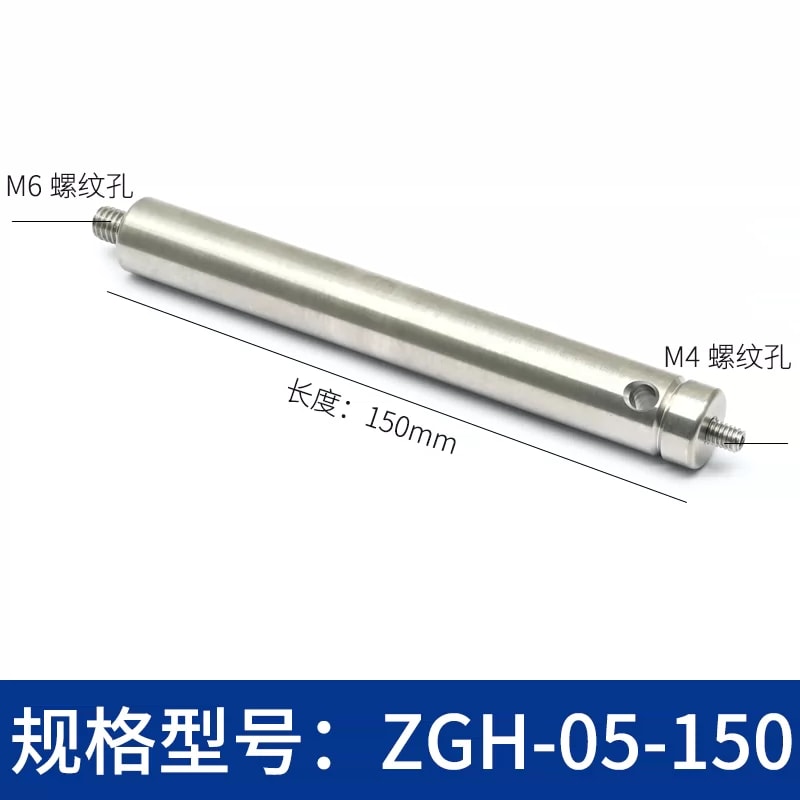

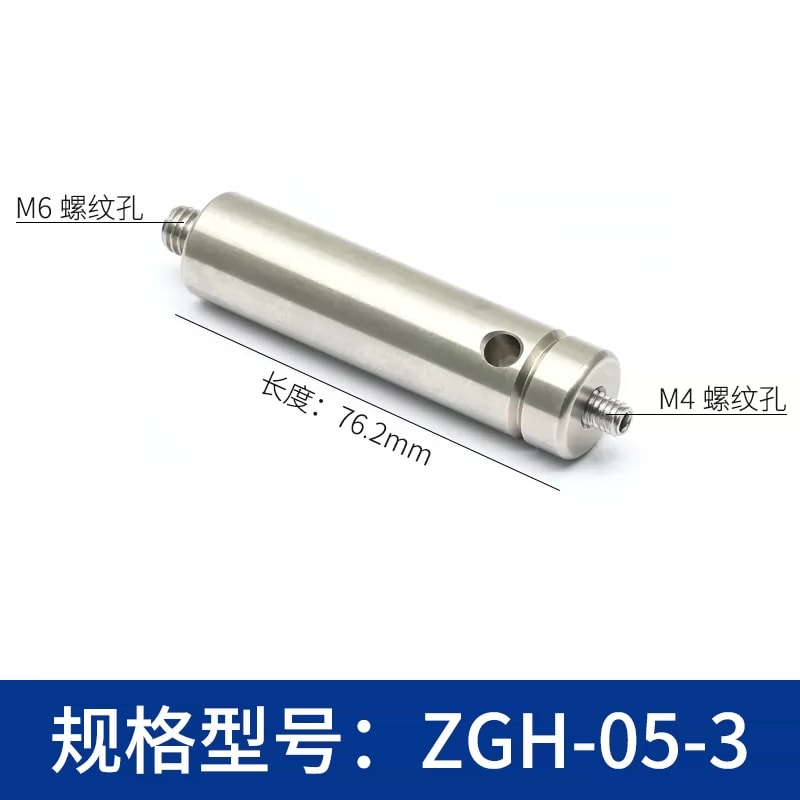

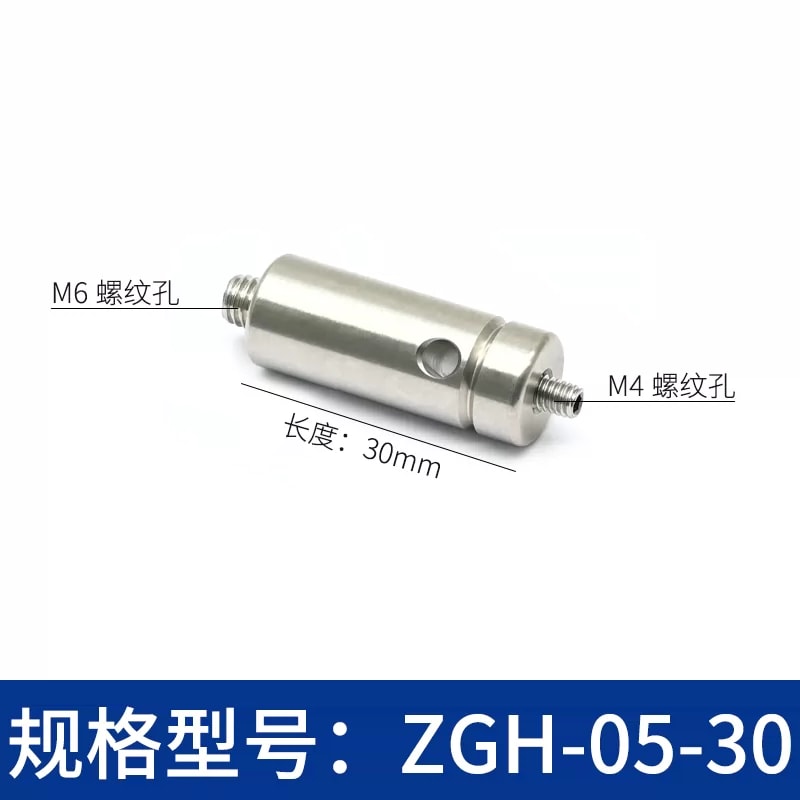

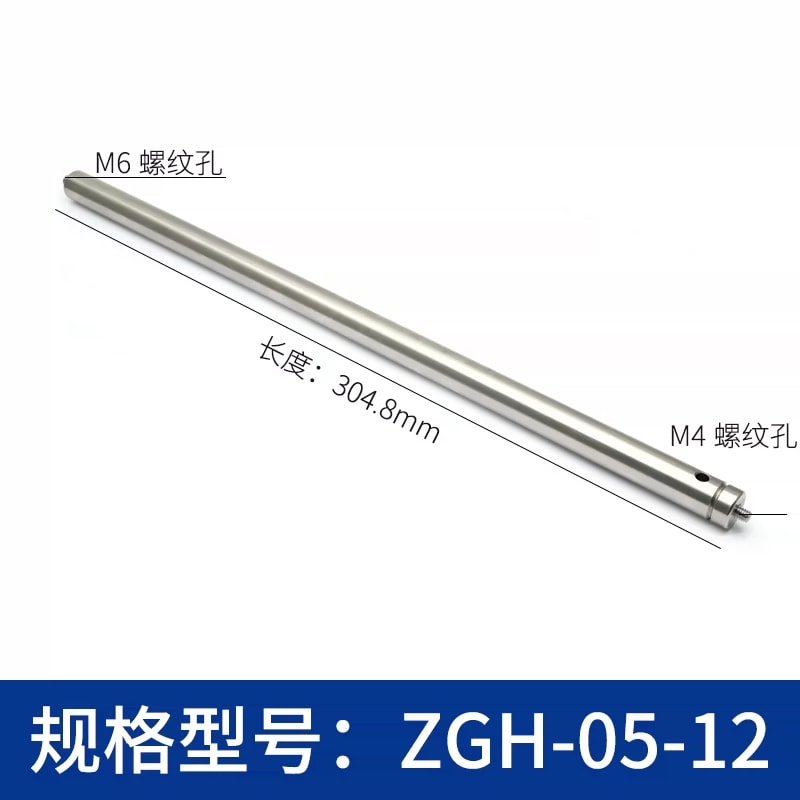

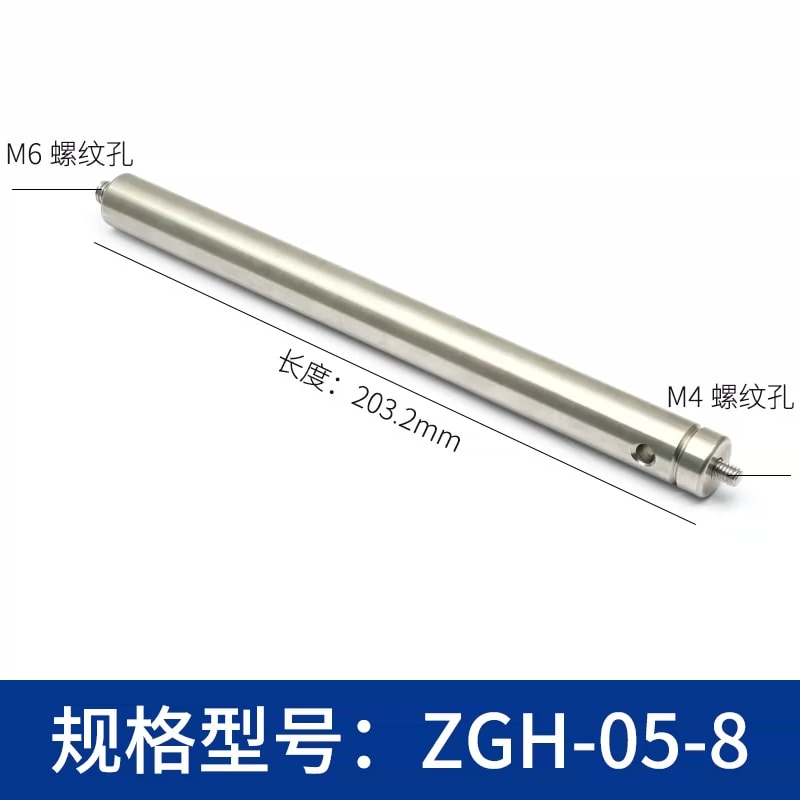

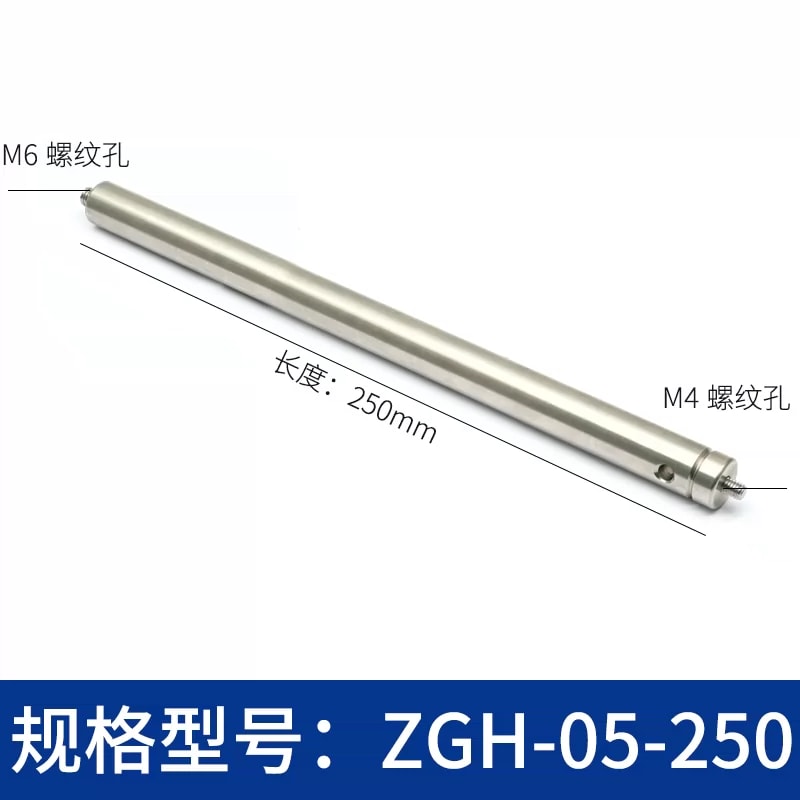

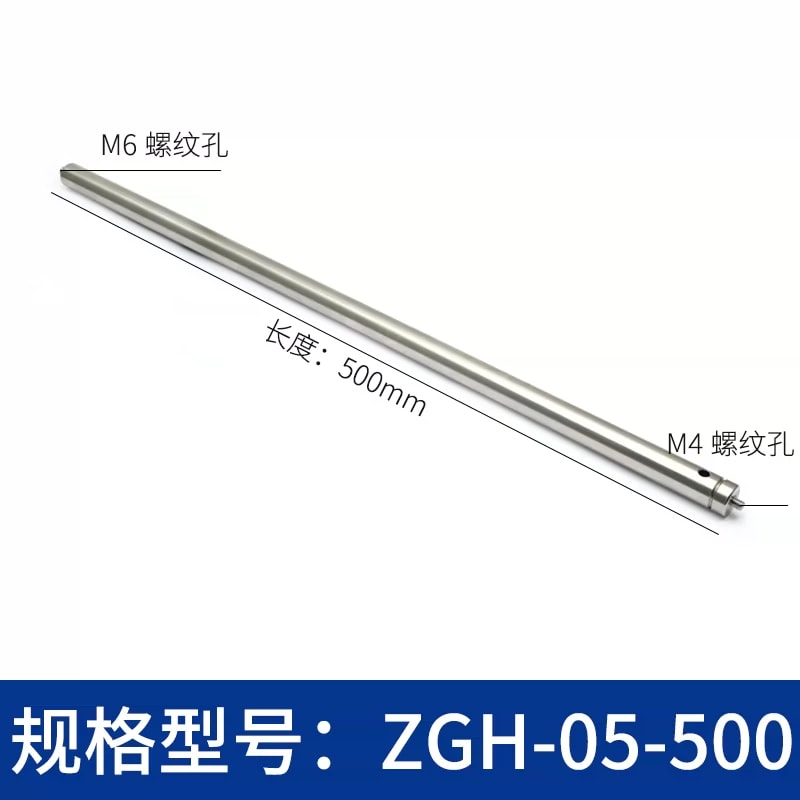

ZGH-05-1、1.5、2、3、4、6、8、12 独立图分别标注 25.4、38.1、50.8、76.2、101.6、152.4、203.2、304.8 mm。20、25、30、40、50、75、100、150、200、250、300、400、500 型分别对应同数值的毫米杆长。尺寸线针对杆身，含顶丝总长未提供。

两端螺纹

全部独立型号图均将两端标示为 M4/M6 螺纹孔，安装图说明附带顶丝可拆卸；照片展示已装顶丝的状态。英寸长度命名不改变这些图片中的公制螺纹标注。螺距、孔深、有效啮合长度及随附顶丝数量未提供。

安装与配合

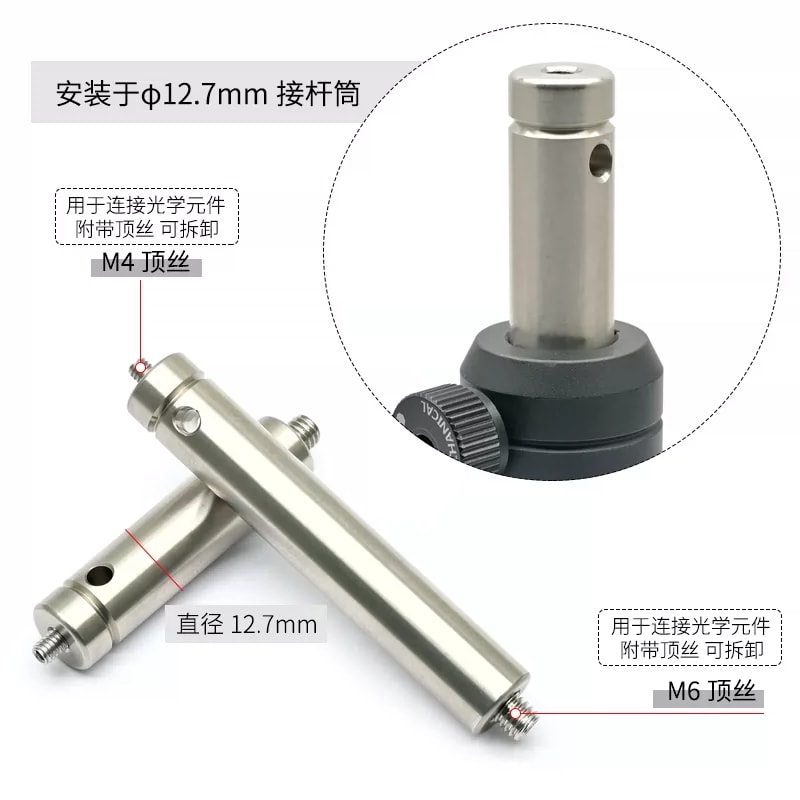

系列安装图示配合 Φ12.7 mm 接杆筒。12 mm 和 12.7 mm 系统应分别匹配；核对夹持长度、伸出量和部件重心。横向工具孔直径和扭矩未给出，环形槽也未标几何尺寸。示例接杆筒和光学元件不默认包含。

材料与性能

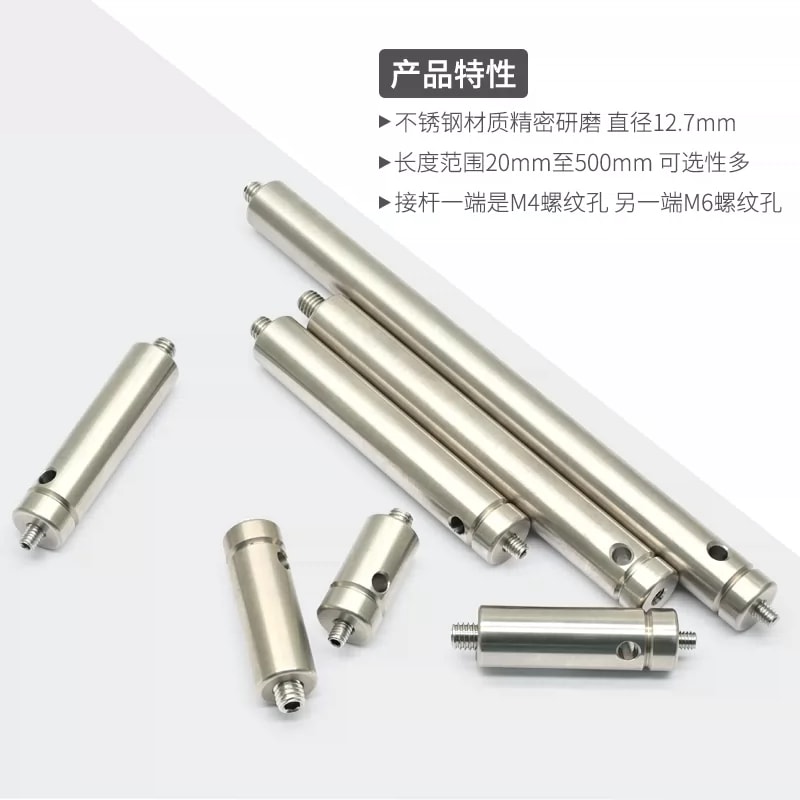

来源称不锈钢精密研磨，但未给材料牌号、粗糙度、尺寸公差或直线度报告。不得将该加工描述写成定量精度或承载保证。系列展示不是套装，定制和供货范围需确认。

选型核对

完整型号和毫米长度

Φ12.7 mm 接杆筒

M4/M6 接口与啮合

夹持长度及伸出量

数量及随附顶丝

待确认

材料牌号、粗糙度和公差

螺距、孔深与顶丝数量

工具孔和环形槽尺寸

载荷、直线度及扭矩
