ZGH-12 系列 Φ12 mm 不锈钢光学支杆

本来源的 ZGH-12 系列为直径 12 mm 的圆柱光学支杆，带横向工具孔和两端可拆卸顶丝，用于配合 12 mm 接杆筒连接光学部件。13 张独立型号图确认 20–300 mm 杆身长度，包括 80 mm 选项，并分别标示一端 M6、另一端 M4。此来源单独保留 SKU 和证据，不将其他来源的长度选项混入供货范围。

长度及型号

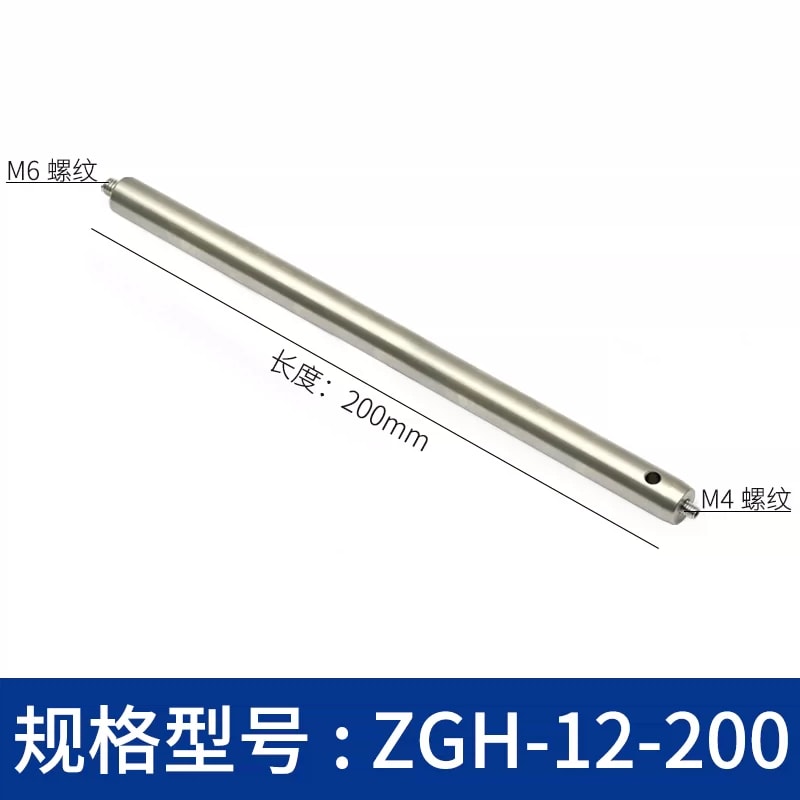

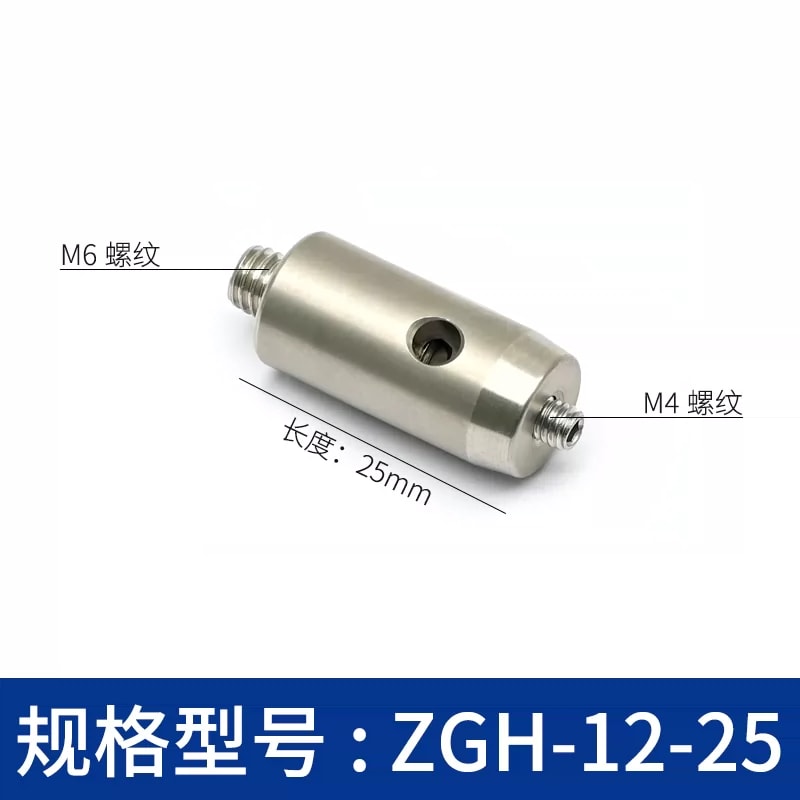

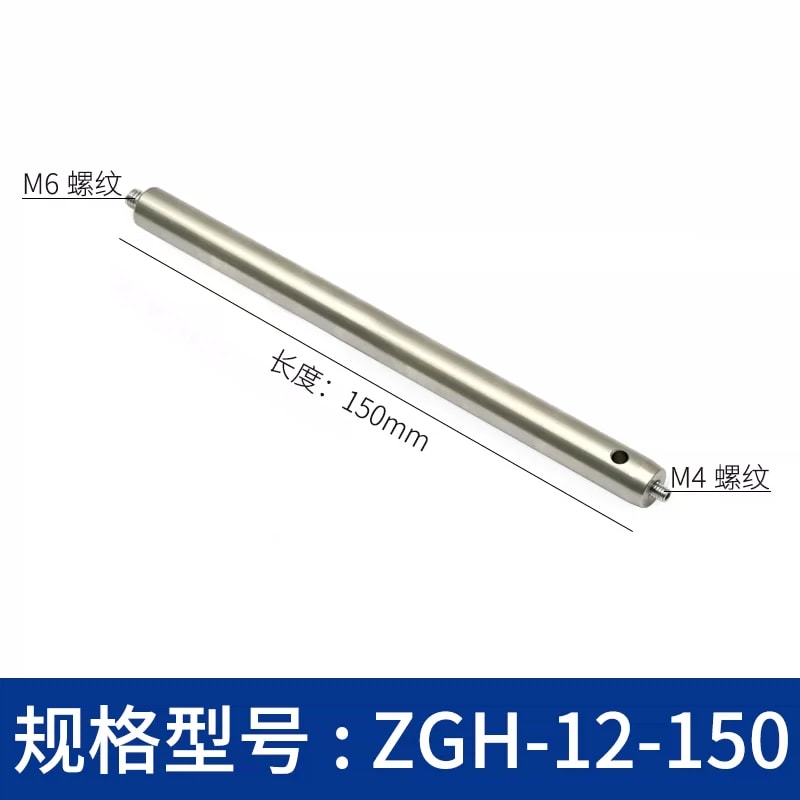

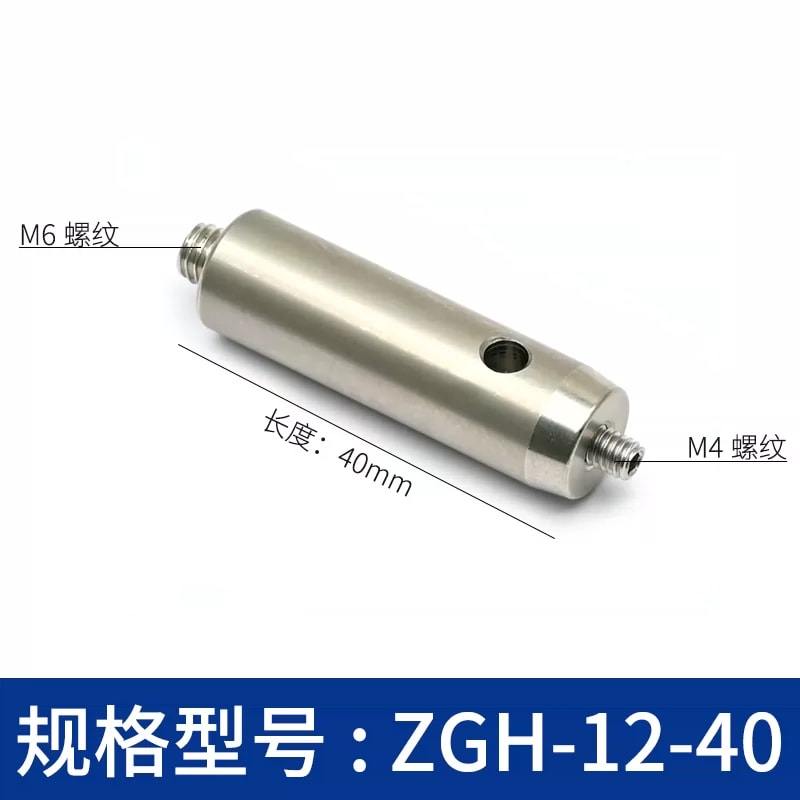

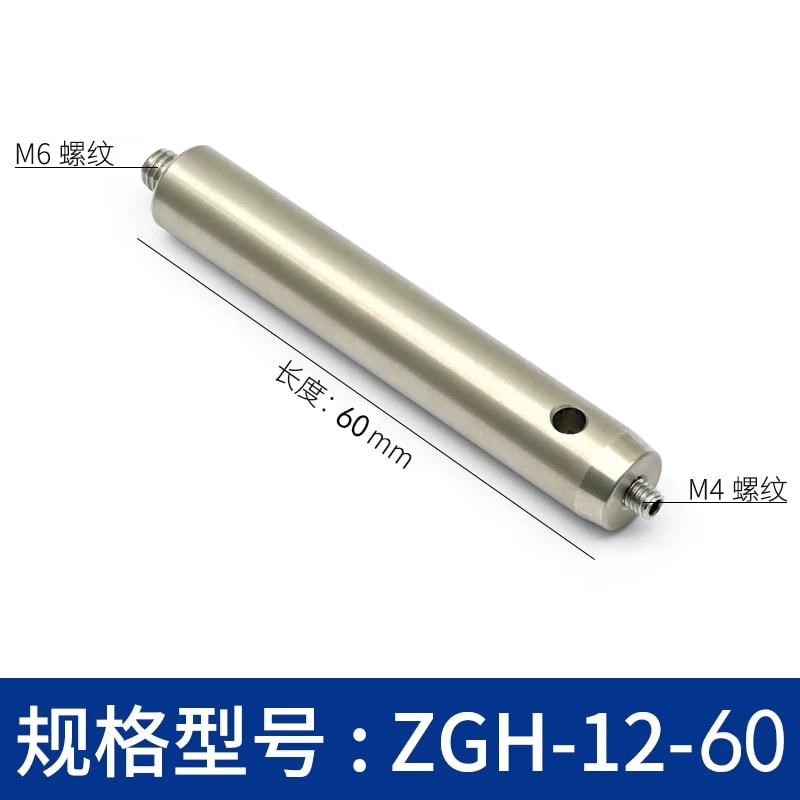

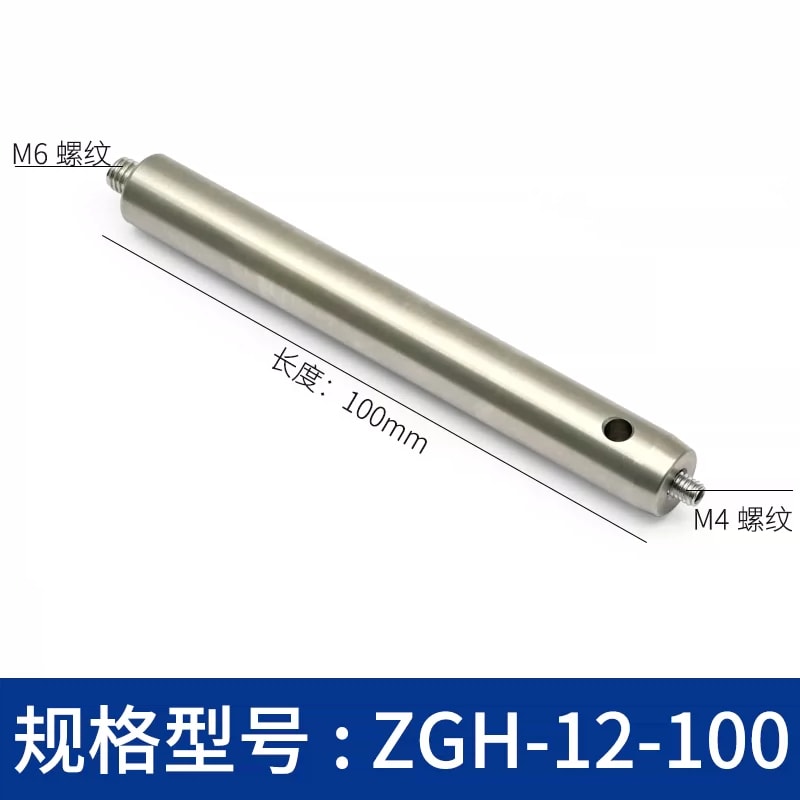

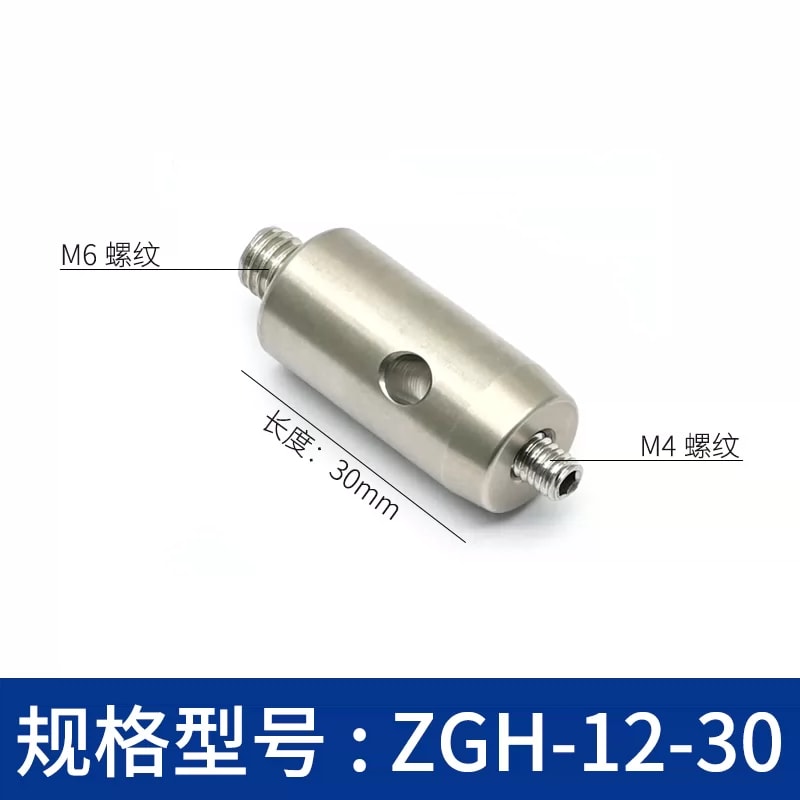

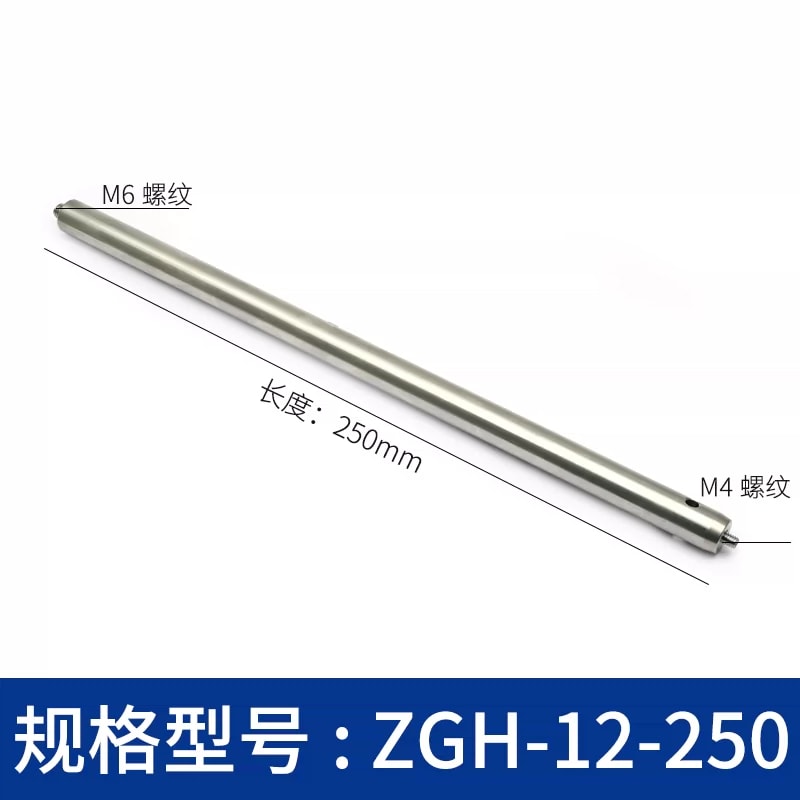

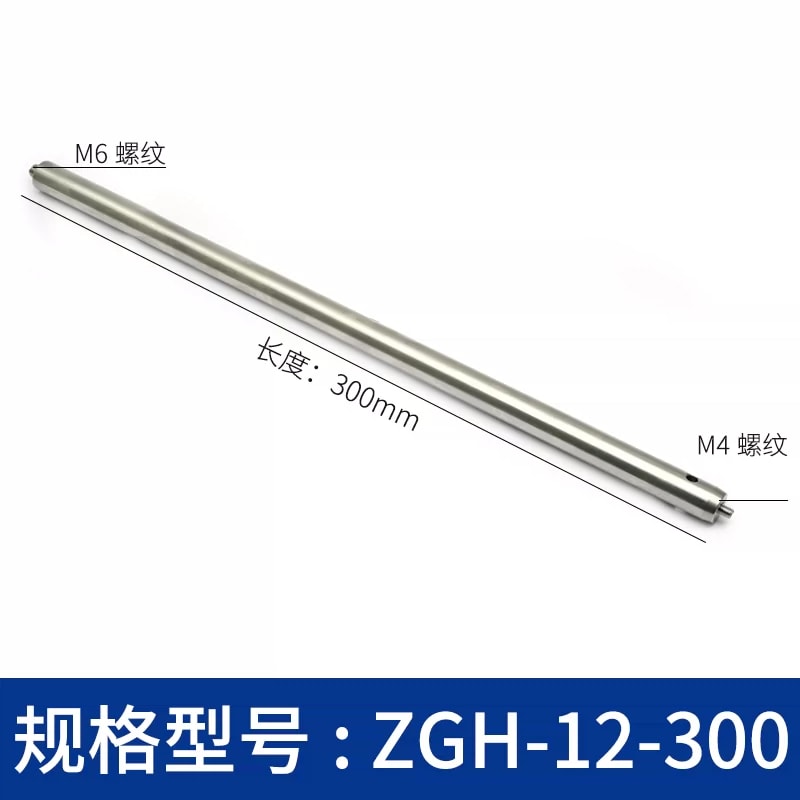

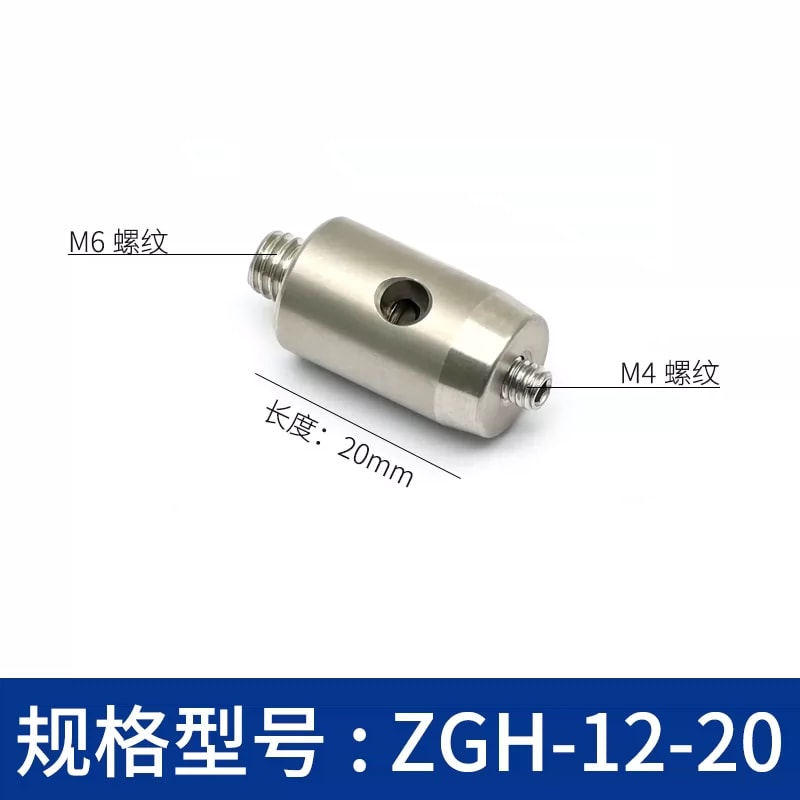

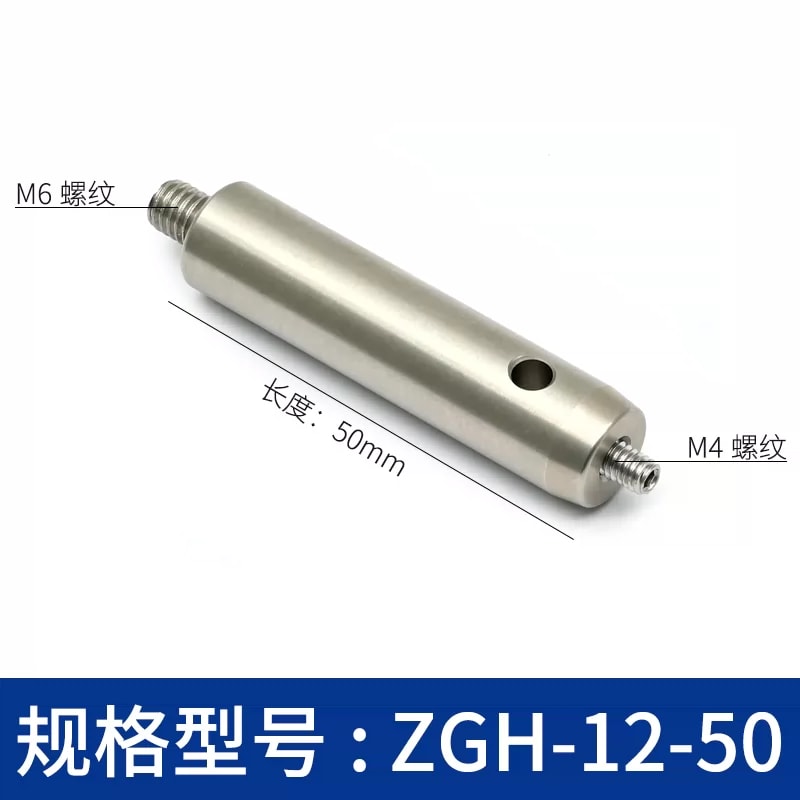

独立型号图分别标注 ZGH-12-20、25、30、40、50、60、75、80、100、150、200、250、300 的杆身长度为相应毫米数。长度线不包含伸出的顶丝，含顶丝总长及长度公差未给出。80 mm 型号具有本来源独立图片依据。

接口及可拆顶丝

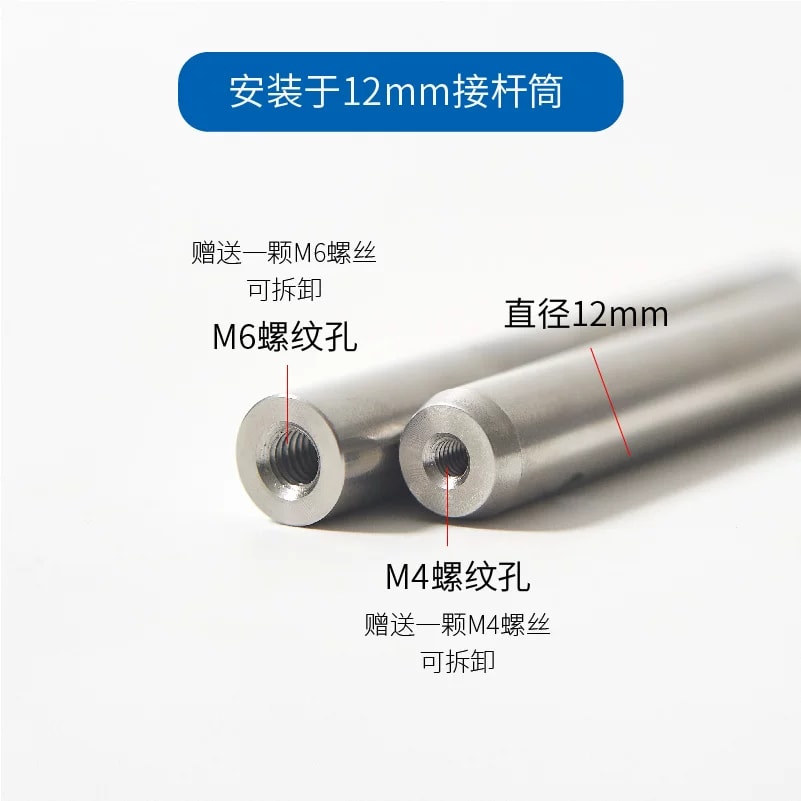

全部 13 张型号图分别标示一端 M6、另一端 M4。系列接口说明展示拆去螺丝后的 M4/M6 螺纹孔，并称分别赠送一颗可拆螺丝。螺距、孔深、啮合长度和螺丝牌号未给出，实际随附件仍应按订单供货清单确认。

安装与工具孔

系列应用图示安装于 Φ12 mm 接杆筒。横向孔提供辅助操作位置，孔径、扭矩和允许夹持力未给出。检查接杆筒配合、有效夹持长度、伸出量和部件重心；不要用长度或直径推算额定承载。示例接杆筒和所装光学元件不默认包含。

材料及加工说明

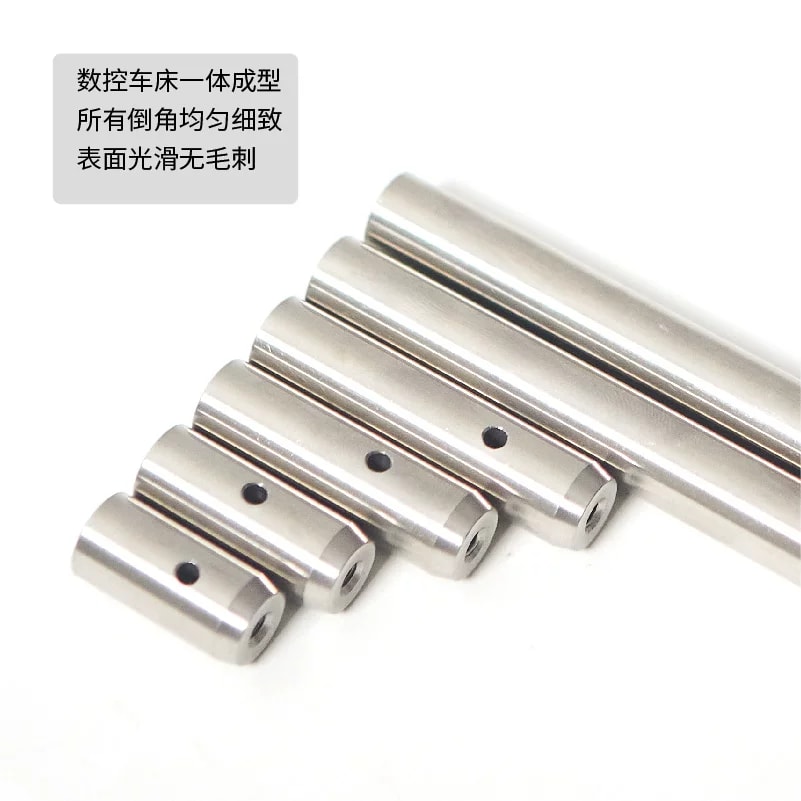

来源称不锈钢材质、数控车床加工、均匀倒角和无毛刺表面，未给材料牌号、粗糙度或检验报告。照片可见银色圆柱和端部倒角，但不是直线度、公差或表面性能的检测证据。不同长度并排展示不表示套装。

选型核对

完整型号与杆身长度

Φ12 mm 接杆筒配合

M4/M6 接口及啮合要求

夹持长度和伸出量

数量及随附顶丝

待确认

螺距、孔深及顶丝数量

材料牌号和表面粗糙度

长度与直径公差、直线度

扭矩、夹持力及承载
