ZJJ 系列高度可调柱透镜镜架

ZJJ系列采用上下可调夹臂固定矩形光学元件，四个线上型号分别提供左手或右手布局、两轴或三轴调节。型号区别均以专属图片确认，不从后缀解码。来源称夹臂可安装高35 mm镜片，上下橡胶垫保护接触面；更高元件的安装示范使用额外连接杆，需确认扩展供货与稳定性。功能图明确M6×0.25调节副及安装孔信息，但未给完整运动定义、范围、精度或载荷。选型应检查元件边缘、宽厚、夹臂方向、旋钮净空和安装基准；英文配图展示左手三轴结构。

左右手和轴数

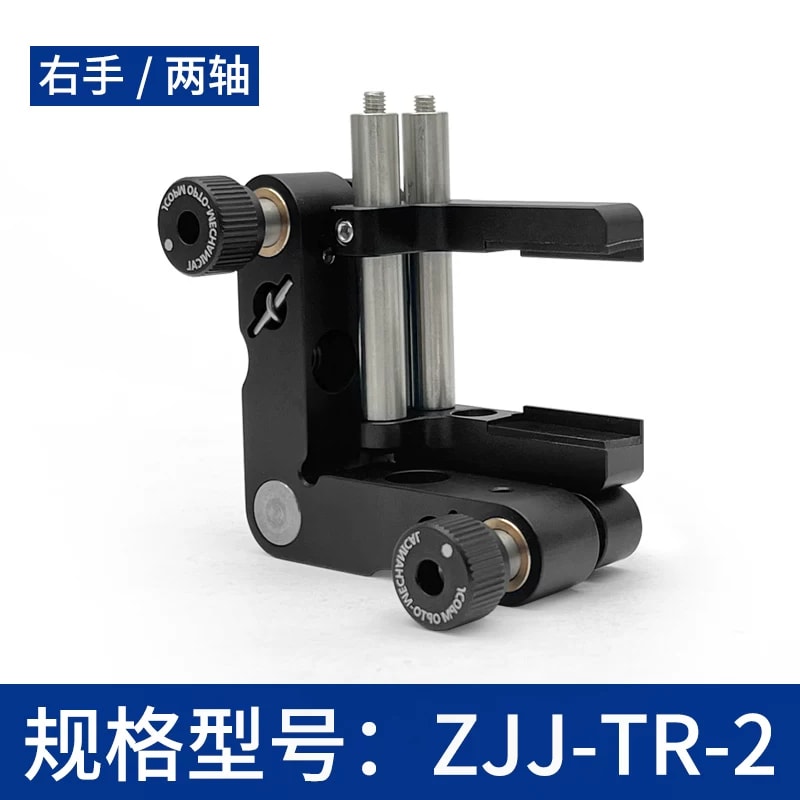

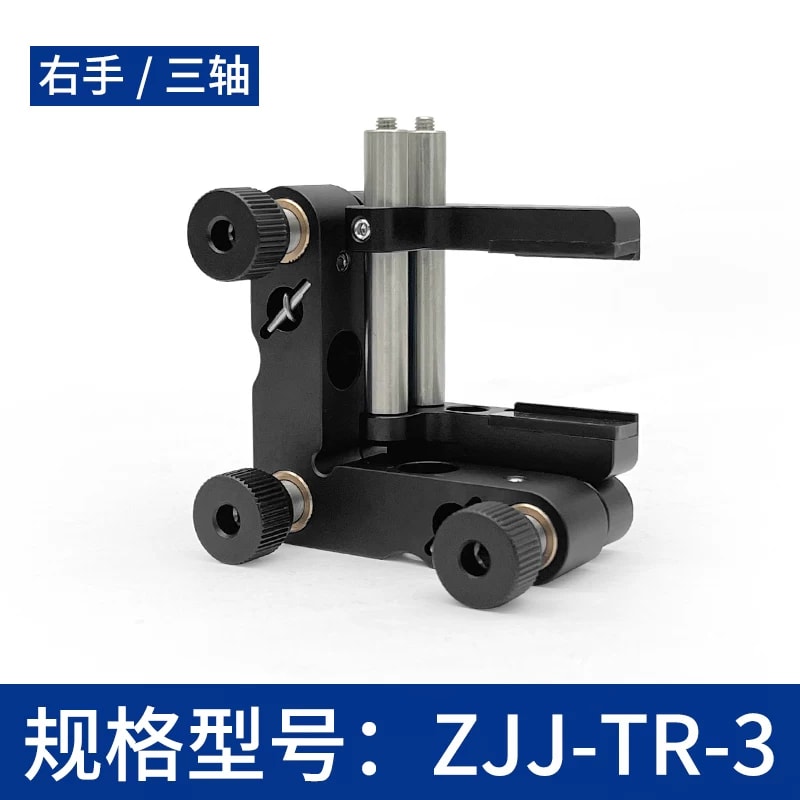

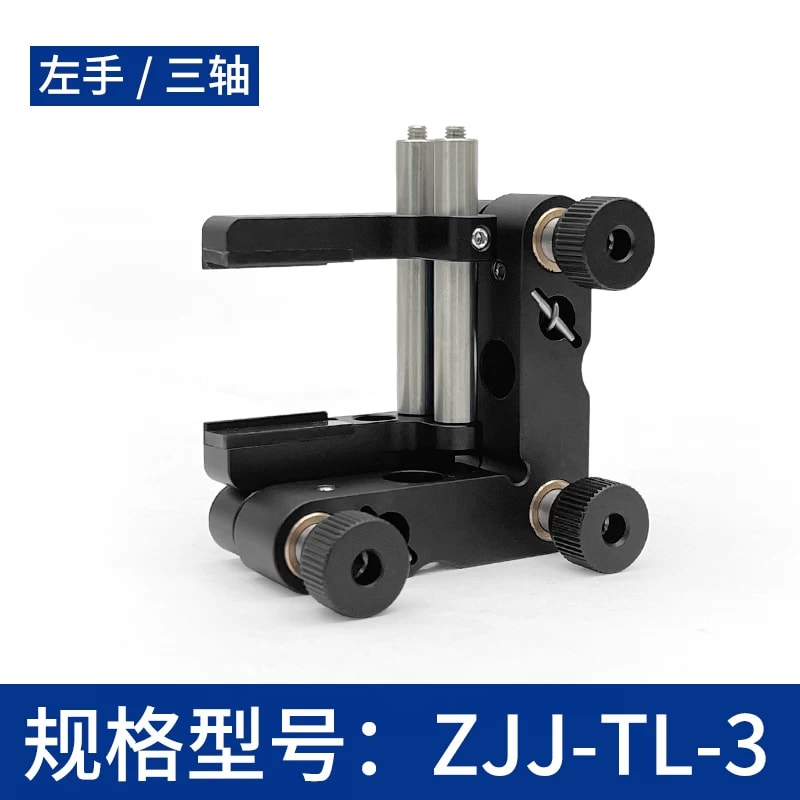

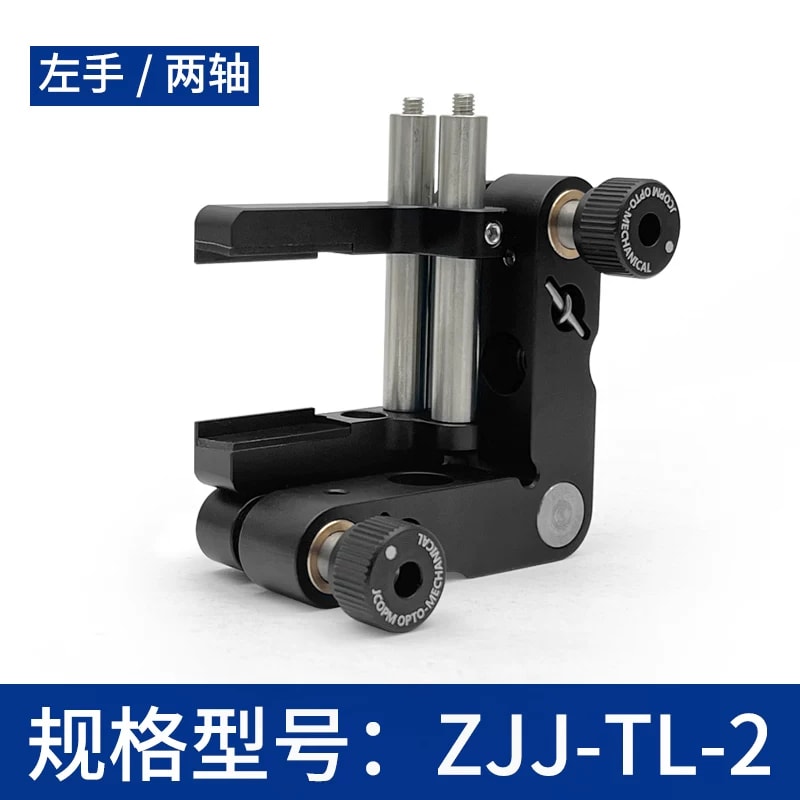

四张专属图片分别明确左手两轴、右手两轴、左手三轴和右手三轴。左右手指来源所示镜架布局，不自动对应特定入射方向。根据光路、夹臂伸出方向及旋钮操作空间选择，并用专属图核对，不能只按型号字母推断。

夹臂及元件高度

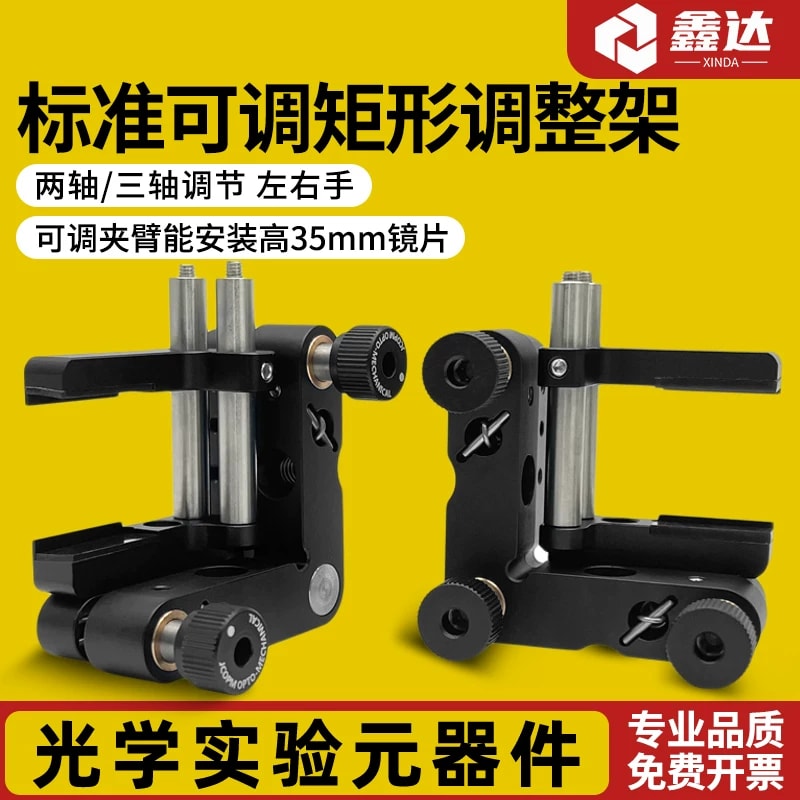

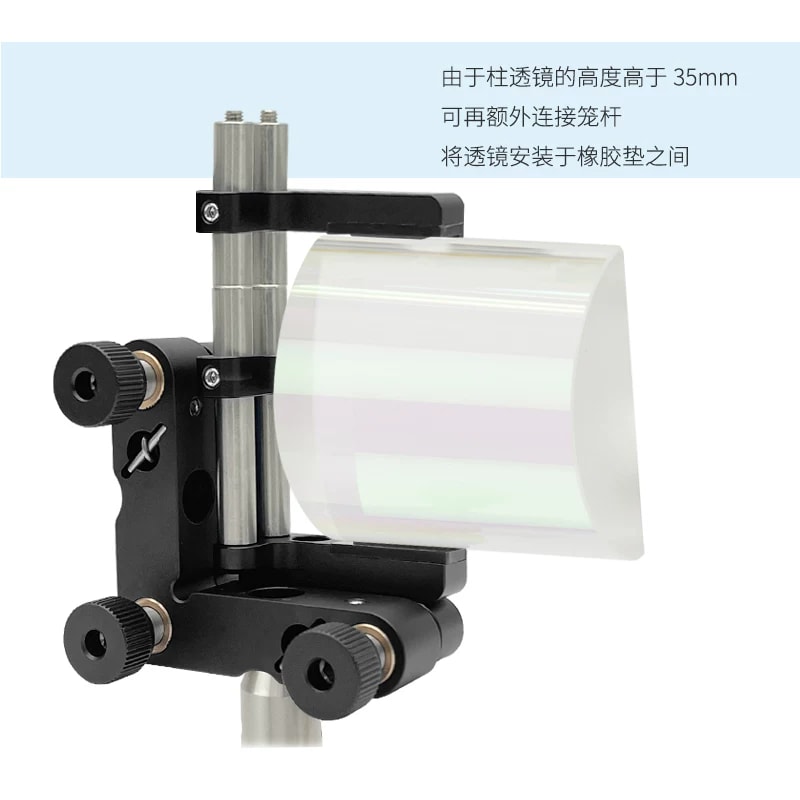

主图称可调夹臂能安装高35 mm镜片，功能图显示夹臂可上下移动，上下两块橡胶垫用于保护元件。安装示范说明高于35 mm的柱透镜可额外连接杆，再放于橡胶垫之间；这不是标准配置的无限高度保证，也不表示扩展杆或镜片附送。宽度、厚度、夹紧力及扩展稳定性需确认。

调节和安装接口

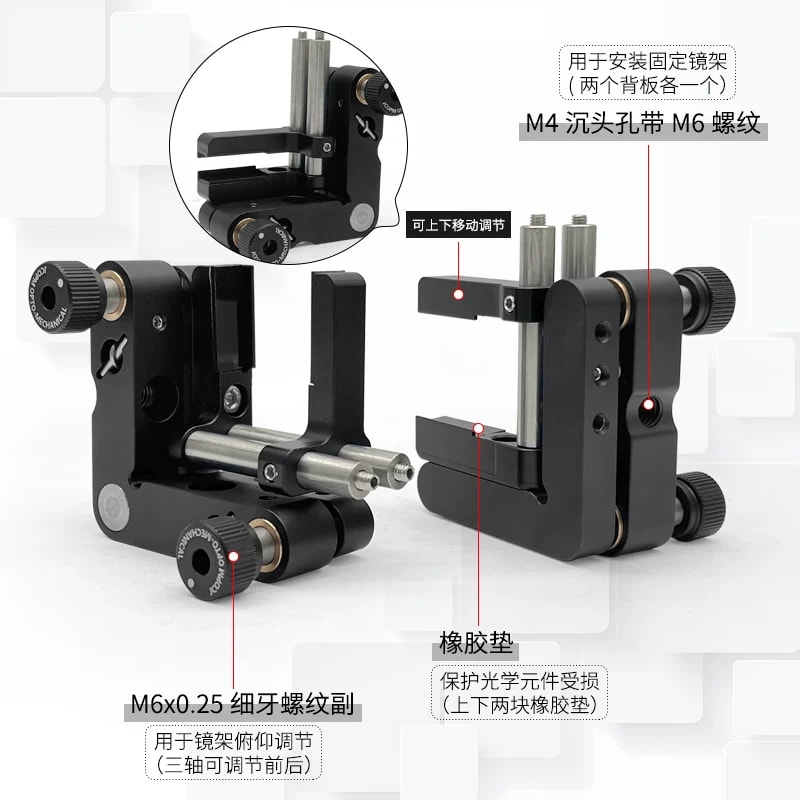

功能图标M6×0.25细牙调节副用于俯仰，三轴型号可调前后。该说明没有逐轴坐标定义、前后行程或角度范围，不把螺距改写为分辨率。另标两个背板各一个M4沉头孔带M6螺纹安装镜架，孔距、深度、公差及具体安装方向未给。

供货与未给规格

照片显示黑色框架、银色杆和金色调节座，不能据外观确认材料或处理工艺。没有整体尺寸工程图、载荷、精度、回差及重复定位数据。按元件边缘和允许接触区域核对橡胶垫，额外连接杆、接杆、支座、工具及镜片供货另核；英文配图为左手三轴示例。

选型核对

选择左右手布局和轴数

核对元件高度、宽厚和接触边缘

检查扩展杆、安装接口与操作空间

确认行程、精度、载荷及供货

待确认

元件宽度/厚度范围、夹紧力和扩展稳定性

逐轴定义、角度范围、前后行程和精度

整体尺寸、安装孔距、公差、材料和处理工艺

扩展杆、接杆、支座、工具、镜片和交期
