ZJK 系列 C 型开口式光学调整架

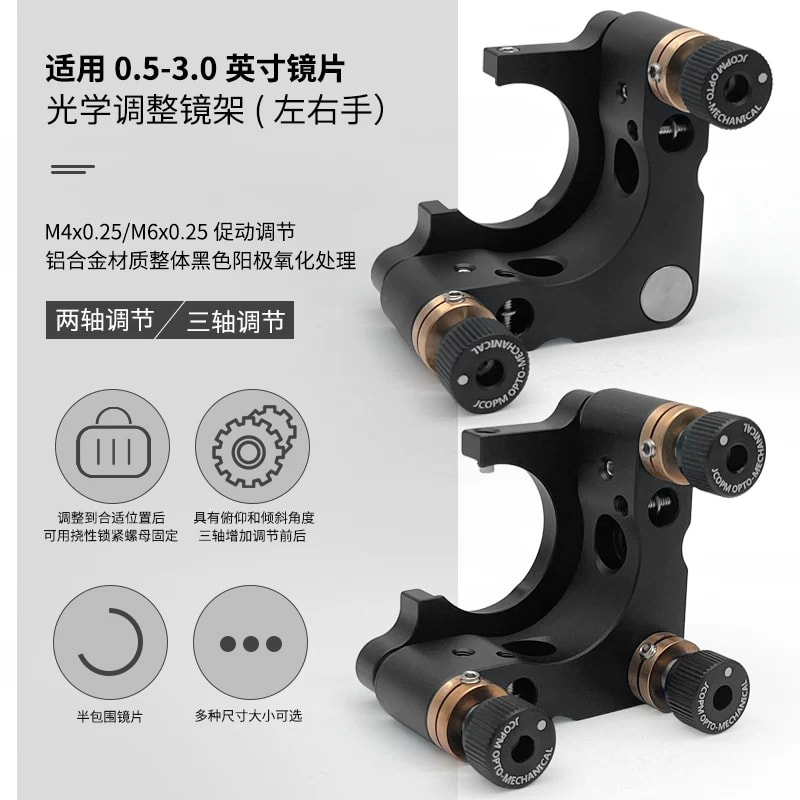

ZJK系列为半包围开口式光学调整镜架，提供左手和右手布局，以及两轴、三轴调节。线上32款可按镜片尺寸、轴数和手性组成四组；每款专属图片都标注适用镜片尺寸及“镜片中心高度”。适用尺寸含0.5、1、1.5、2、3英寸及15、20、30 mm；中心高度是装配基准，不等于镜片直径。系列图展示黑色阳极氧化铝合金外观、M4尼龙头镜片固定顶丝、M4×0.25或M6×0.25细调螺钉，以及接杆安装孔。0.5英寸款中心高度图标12.79 mm，保留原值并建议复核。英文配图是系列选型示意，不能代替逐型号工程图。

32款组合与手性

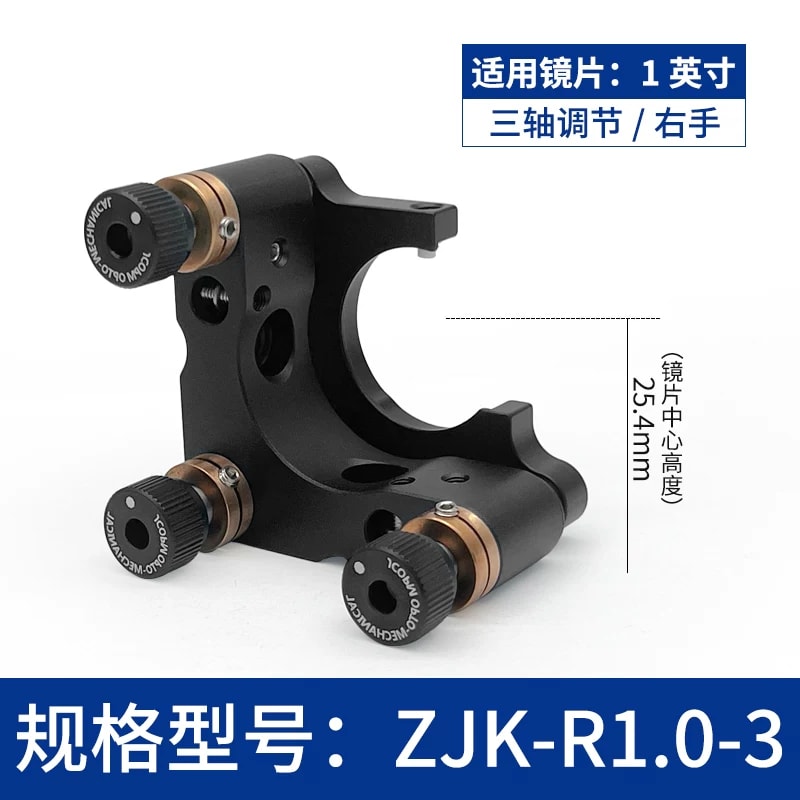

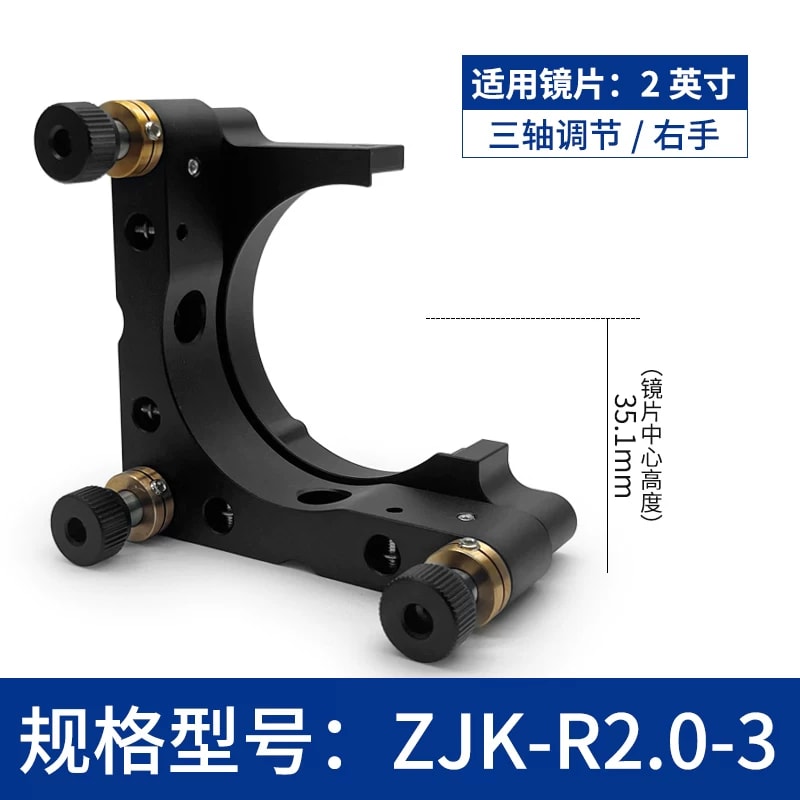

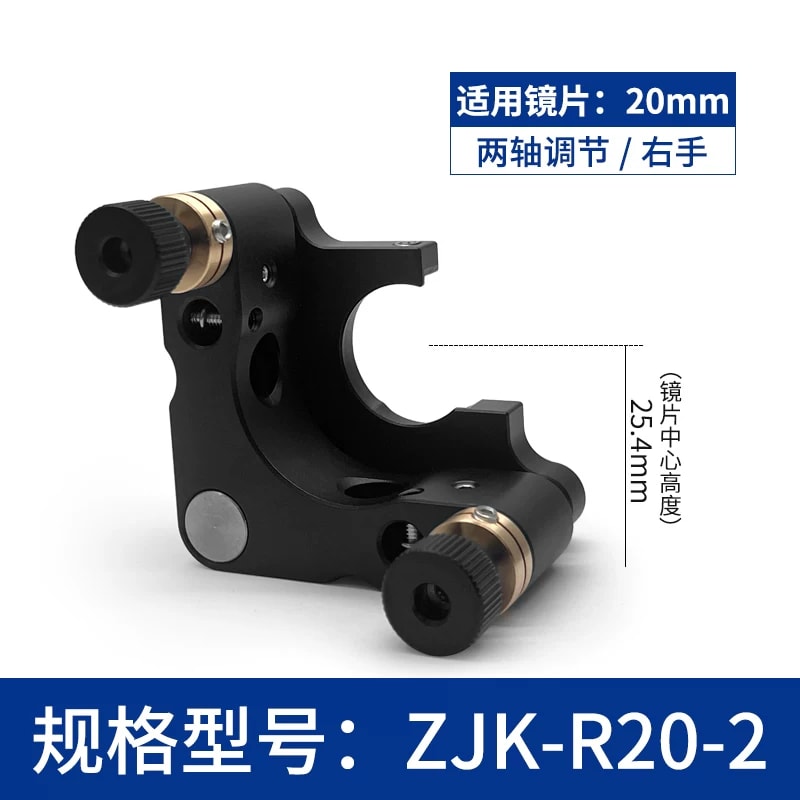

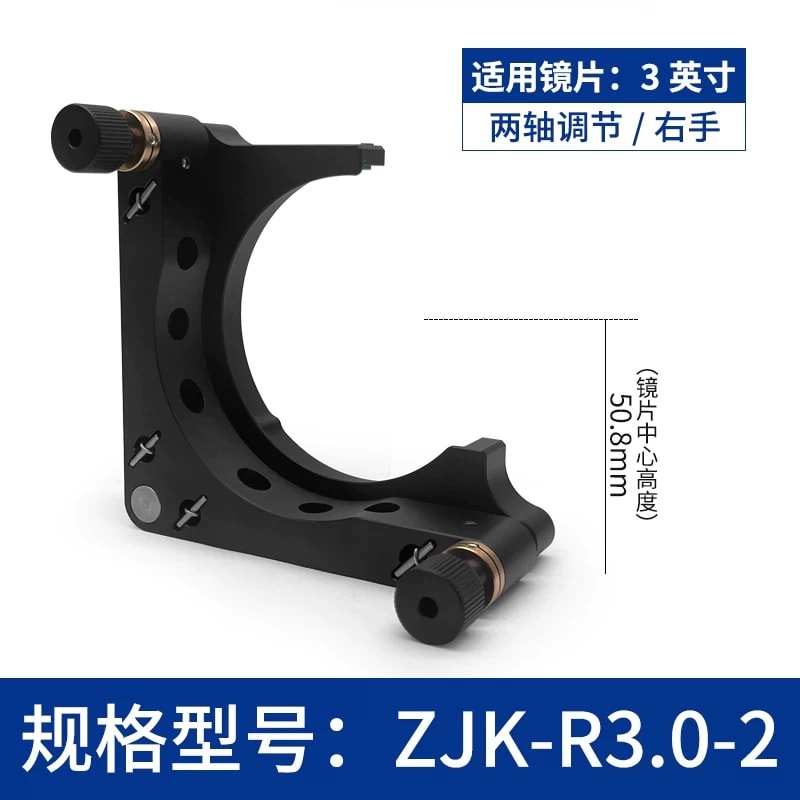

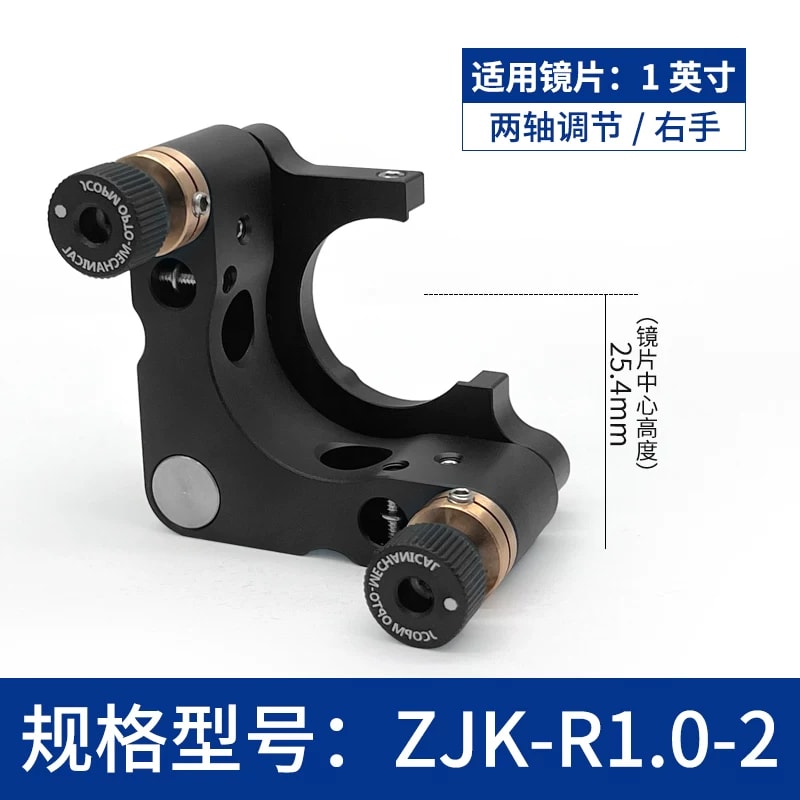

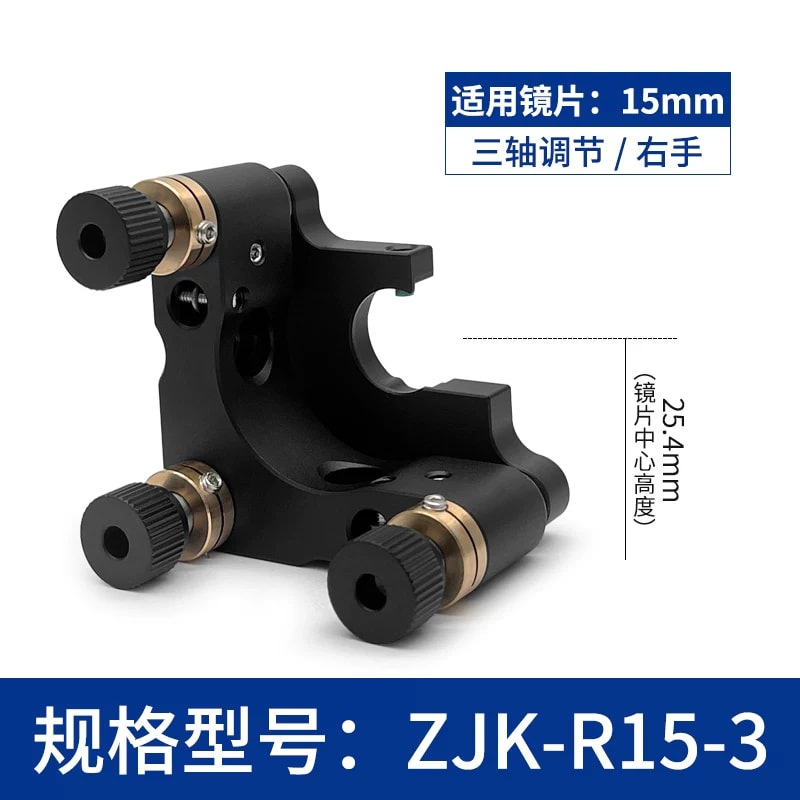

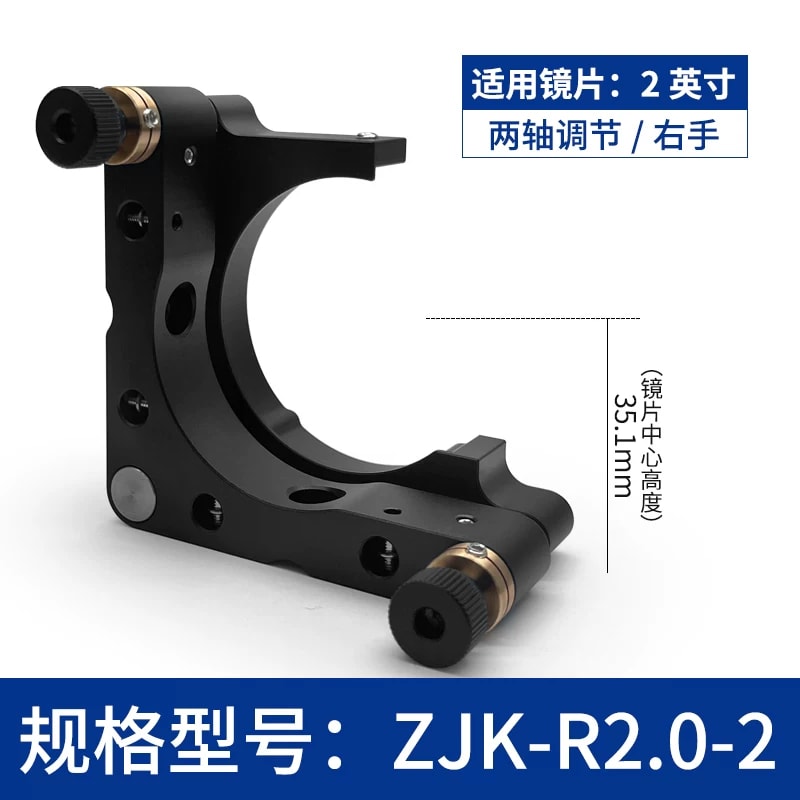

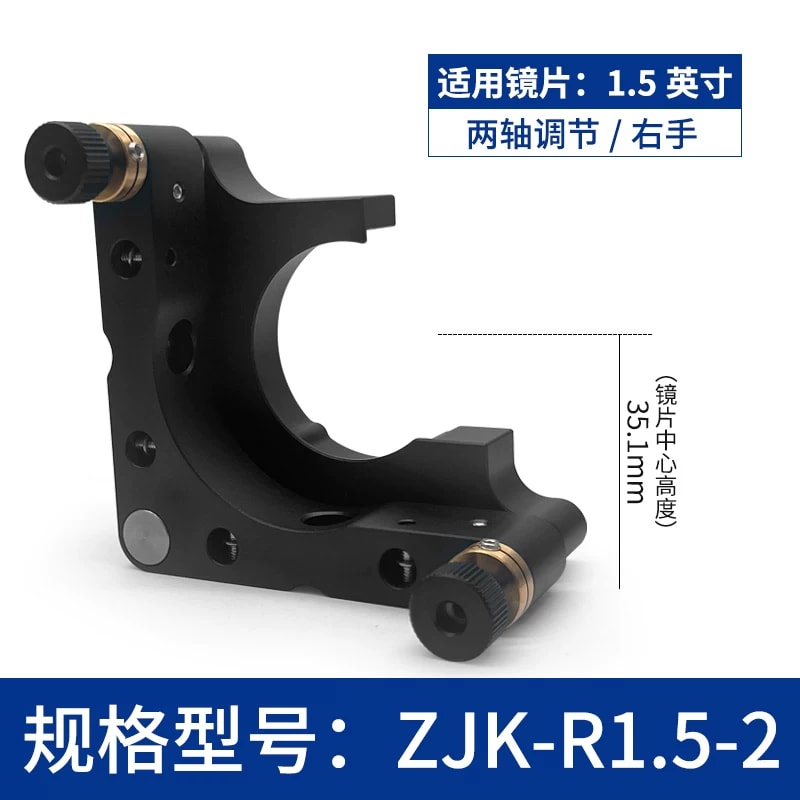

每组八种镜片尺寸，左手两轴、左手三轴、右手两轴、右手三轴各一组。R型号的专属图明确写右手，未带R的对应款写左手；轴数也在每张图上明示。按设备布局选择调节钮位置，不能假定左右手可互换安装。

镜片座与中心高度

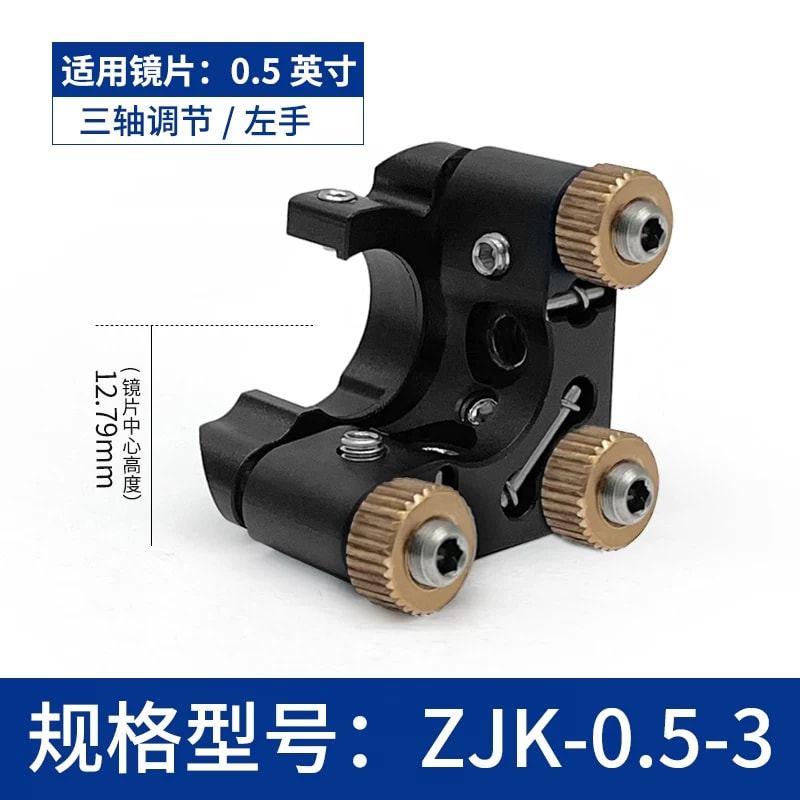

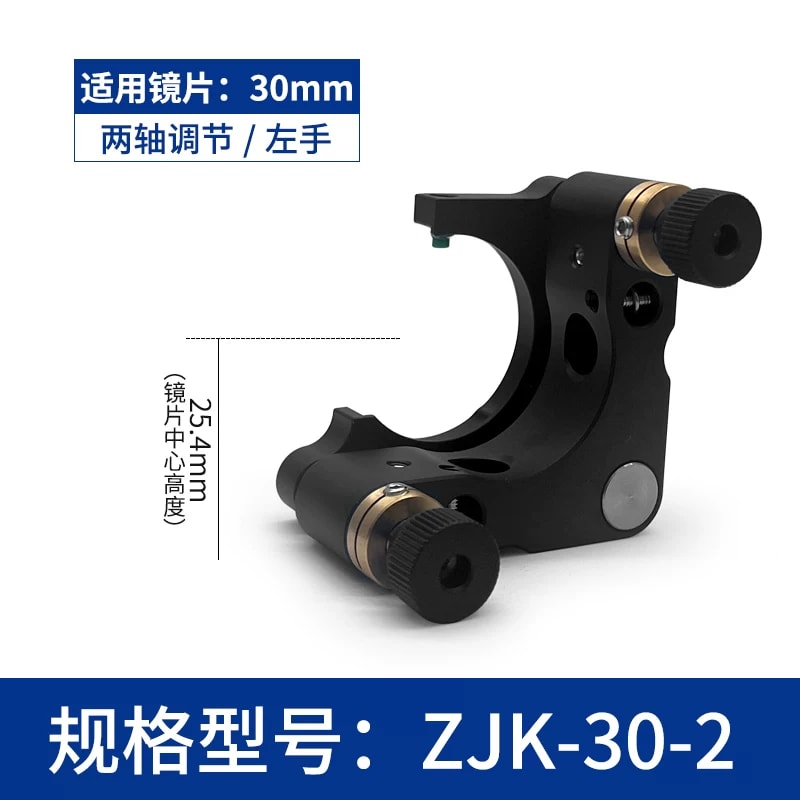

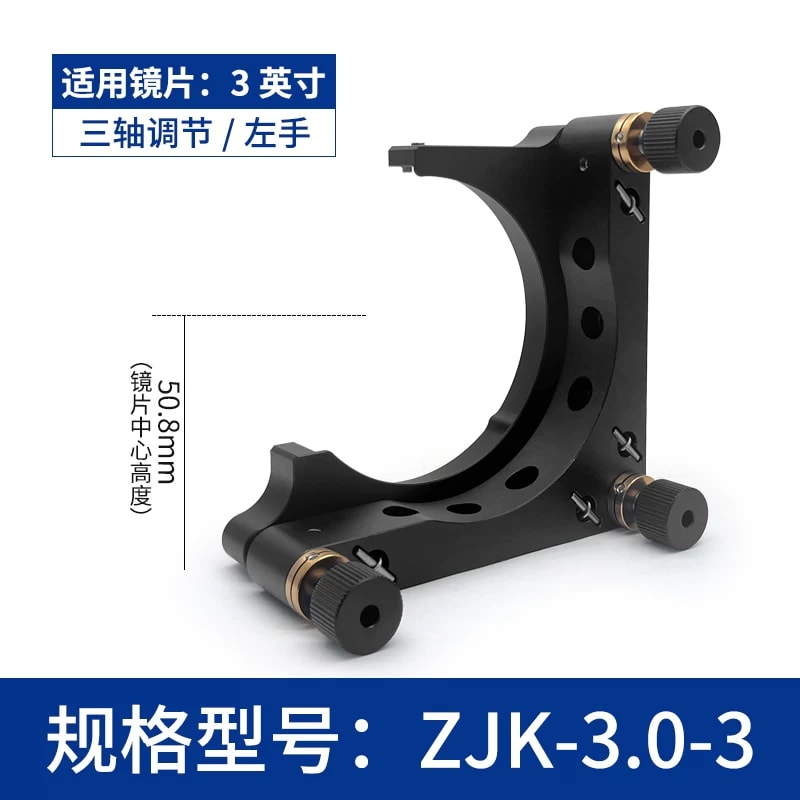

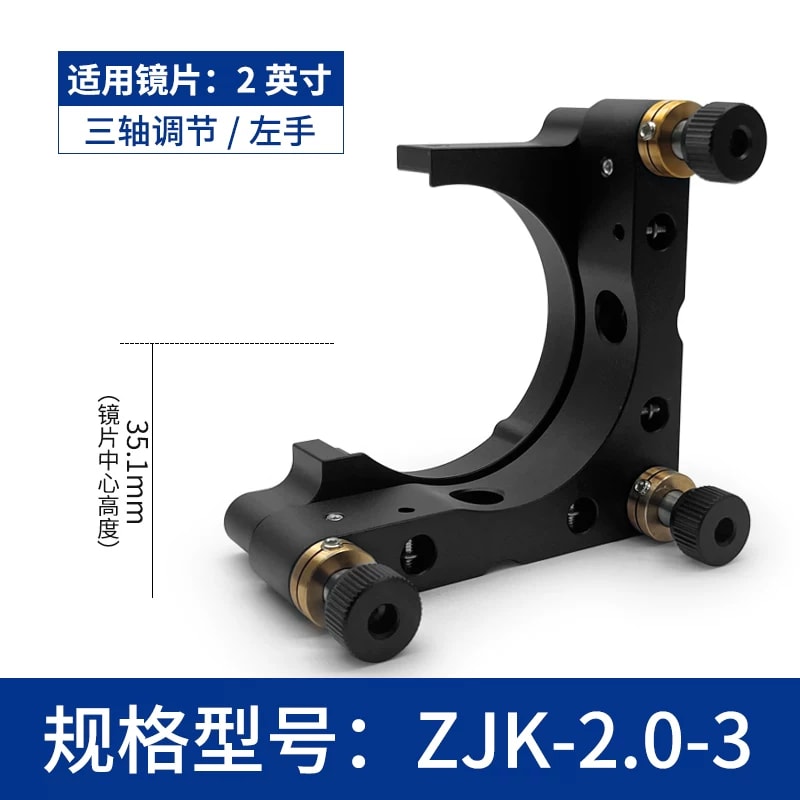

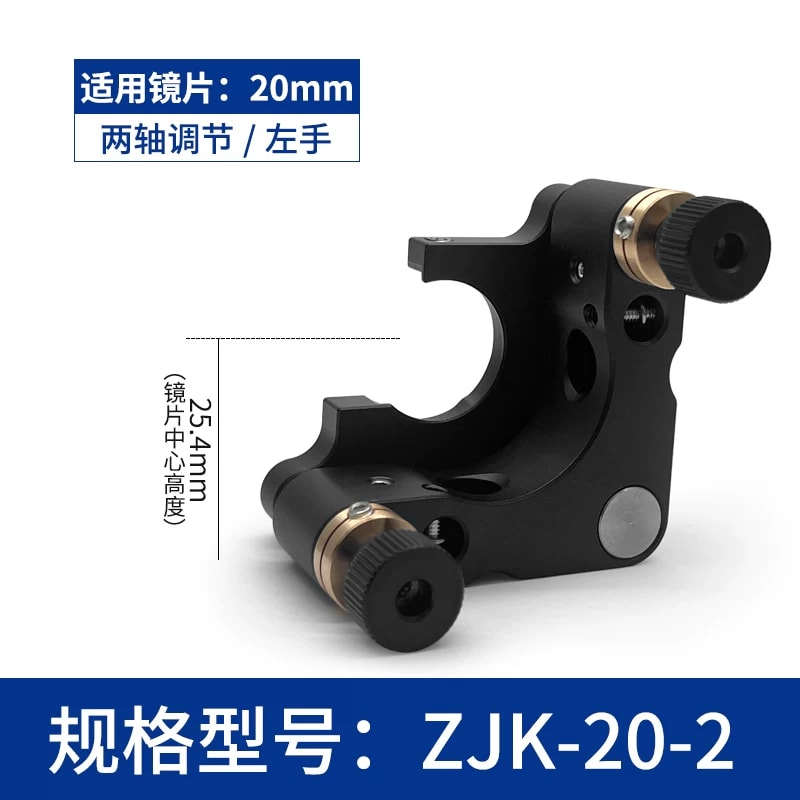

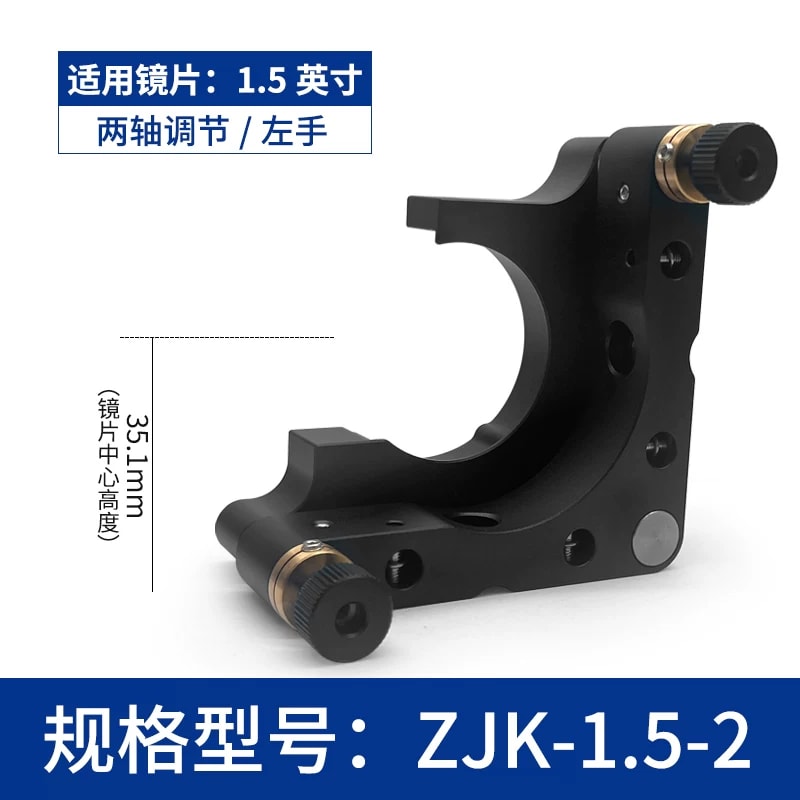

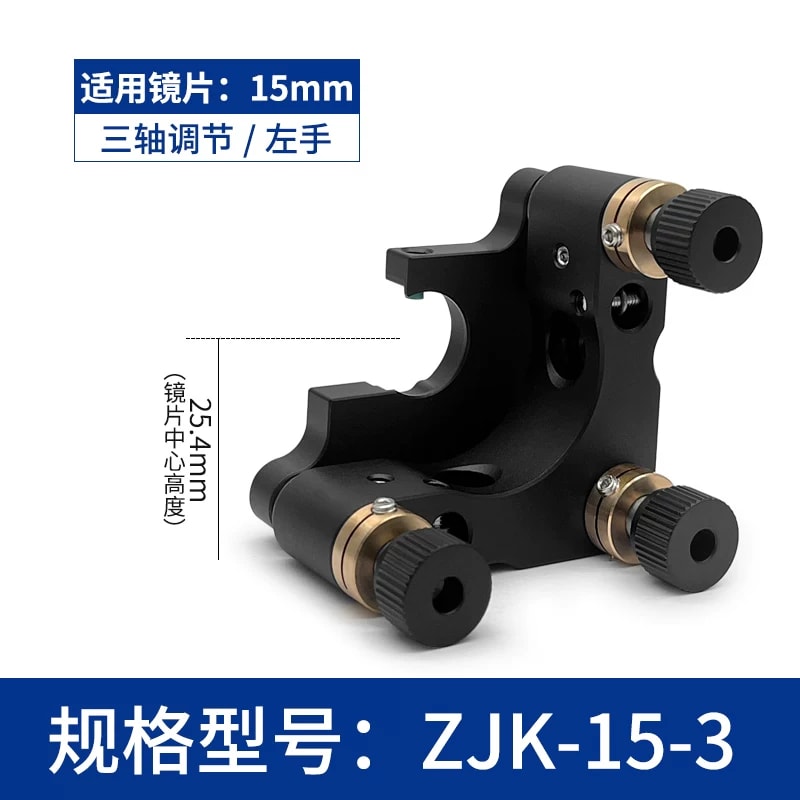

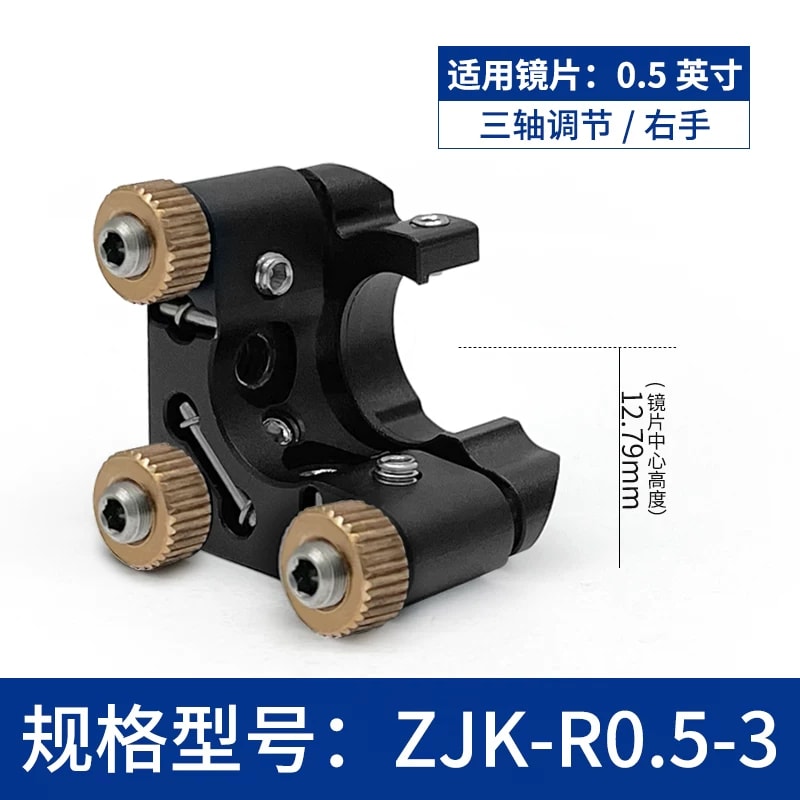

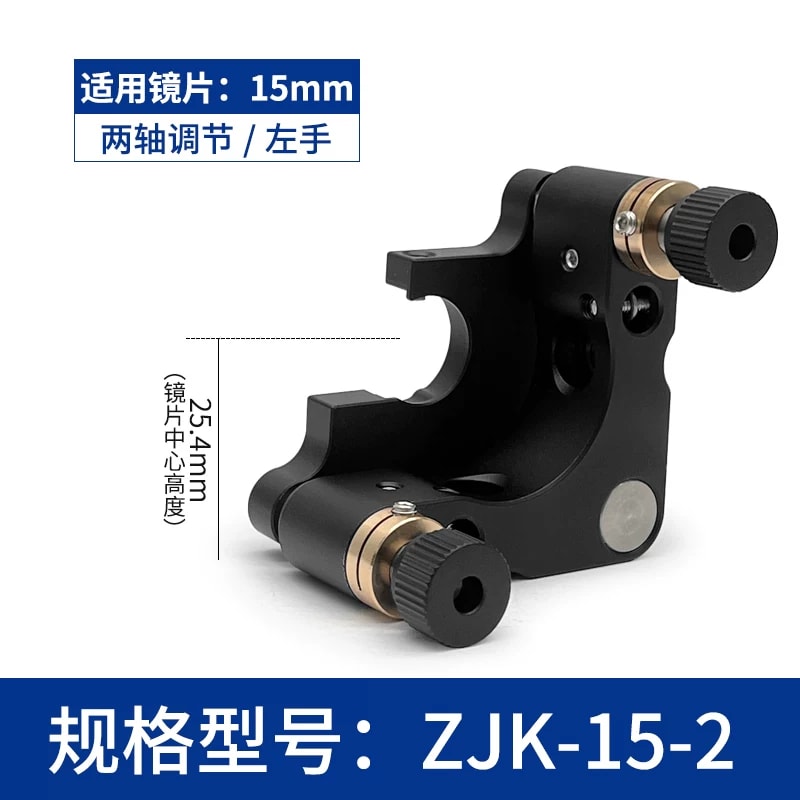

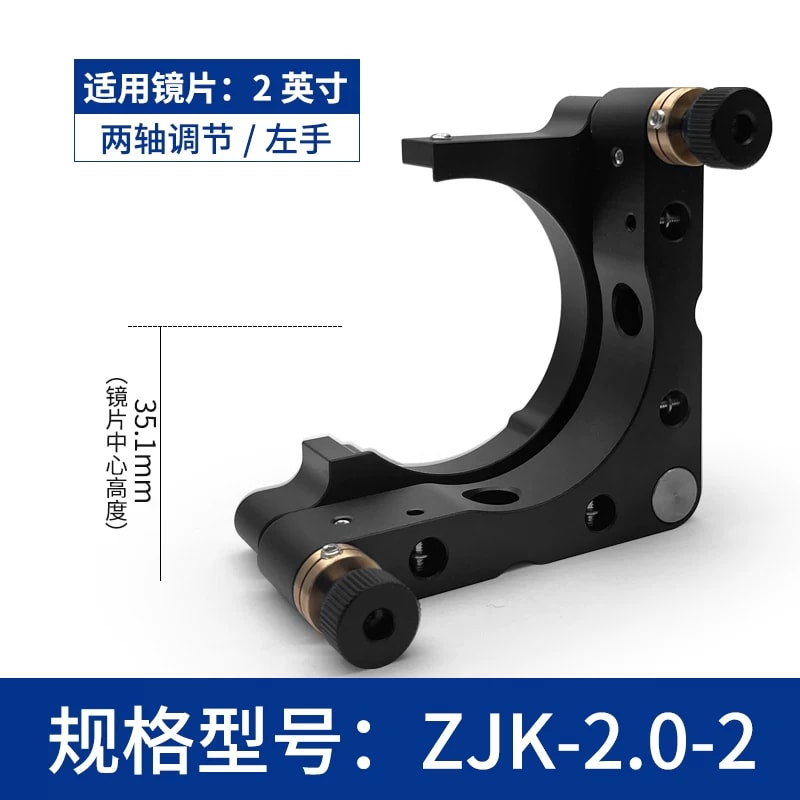

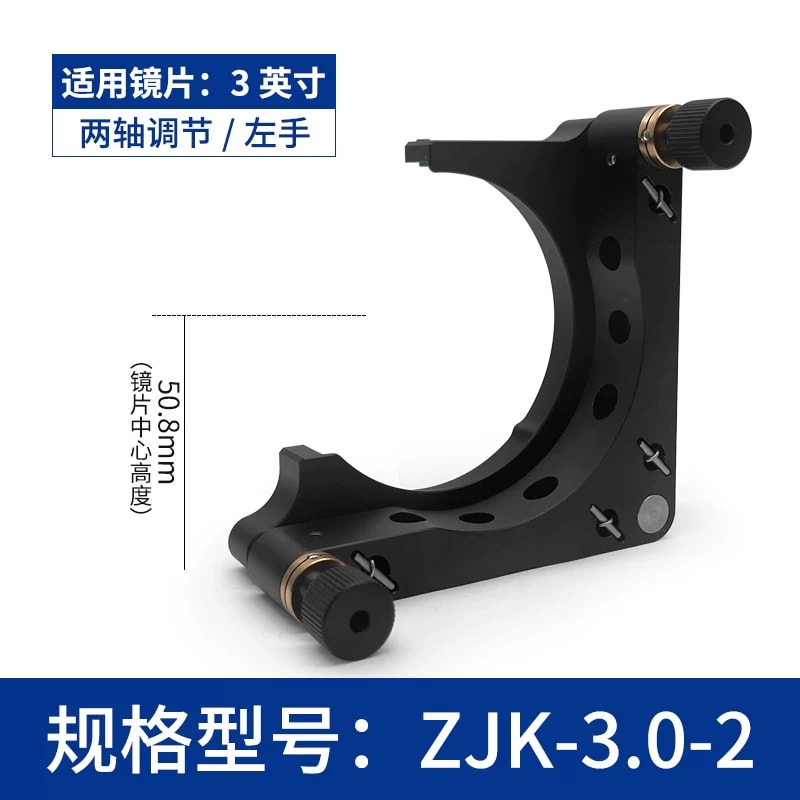

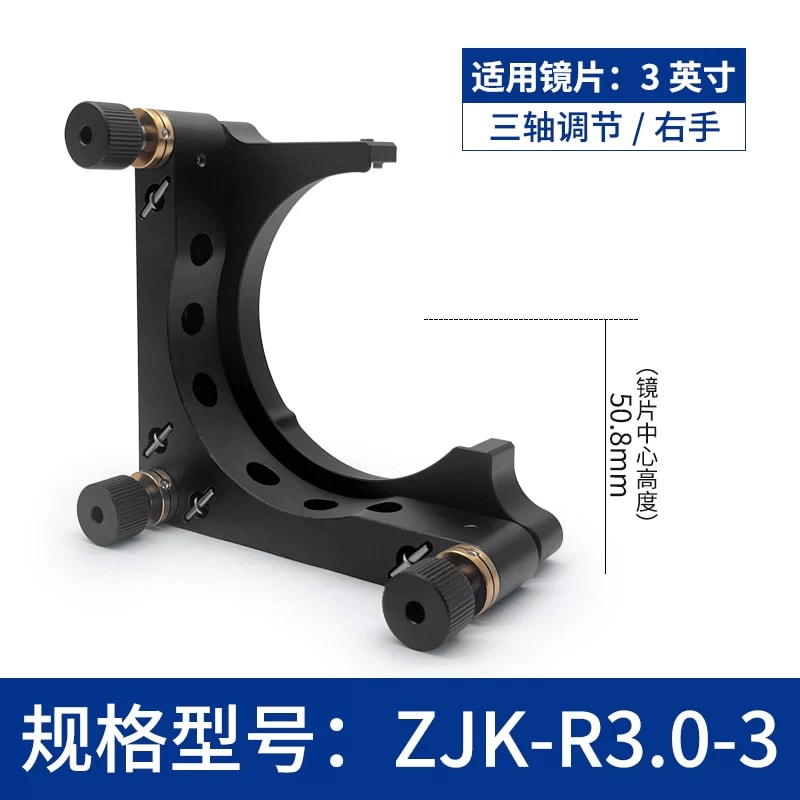

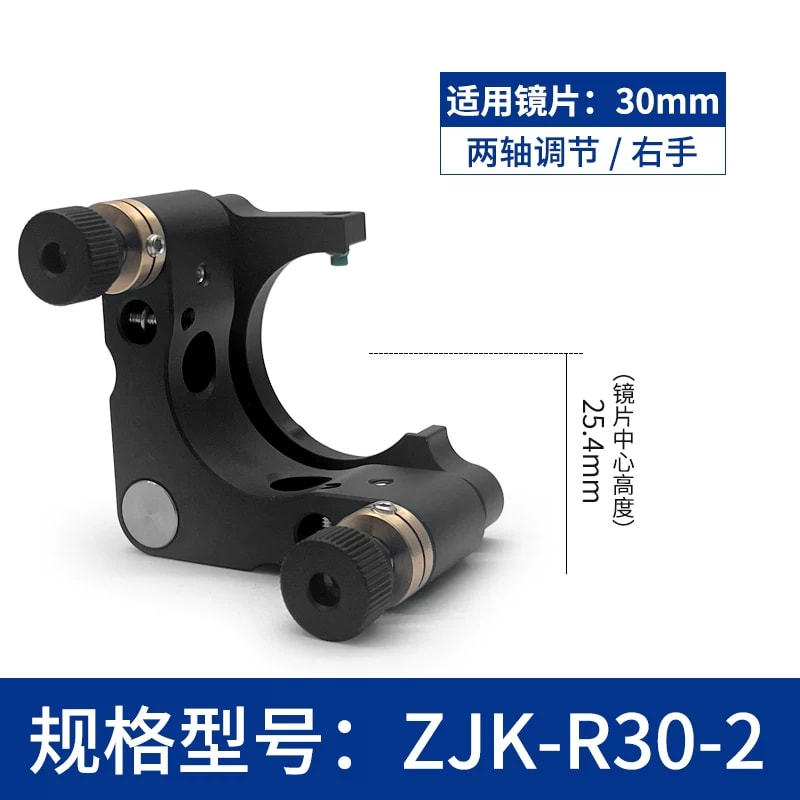

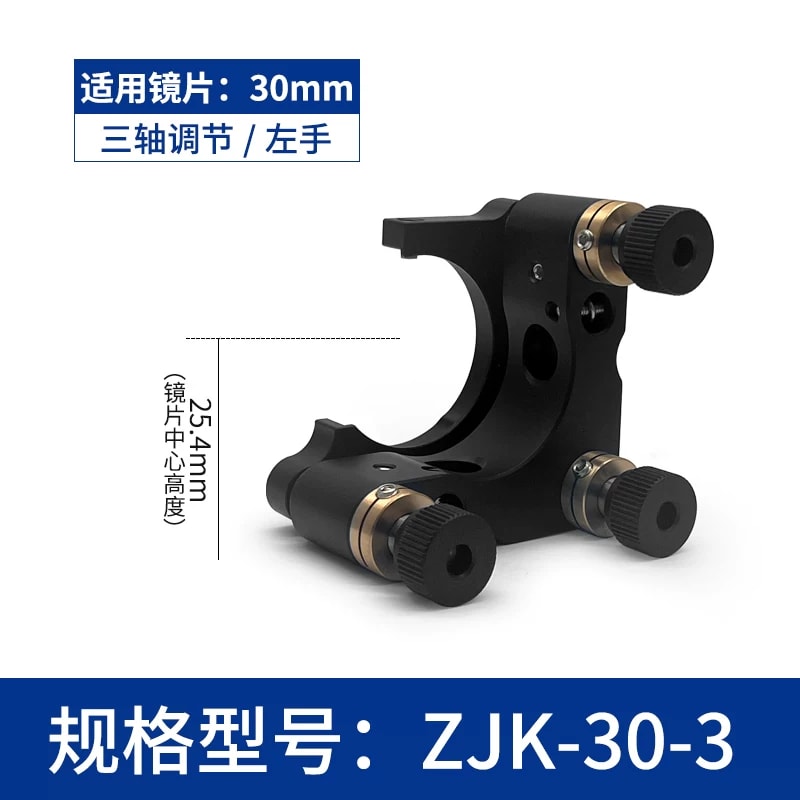

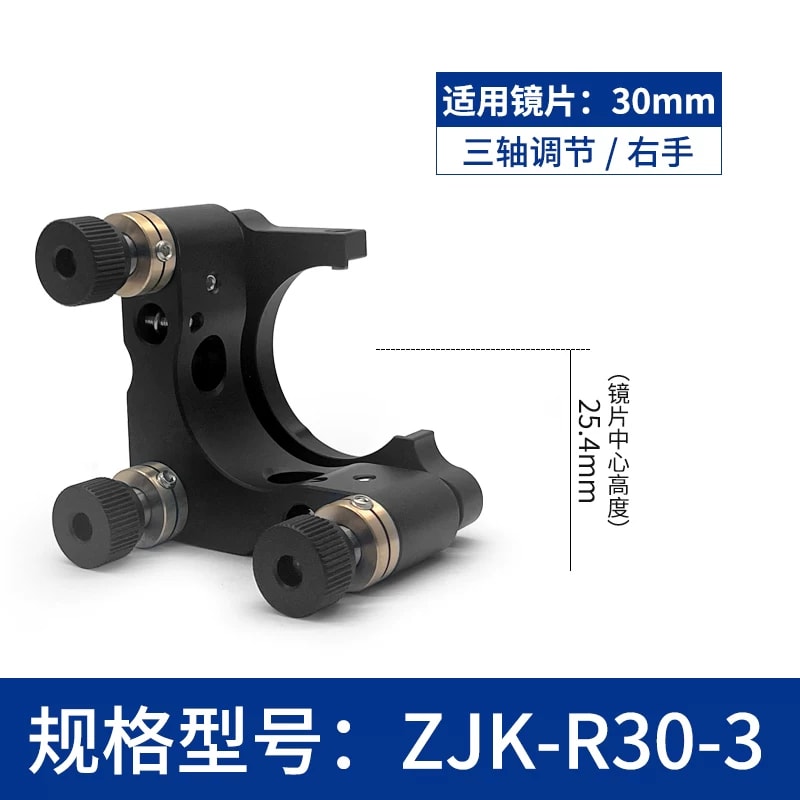

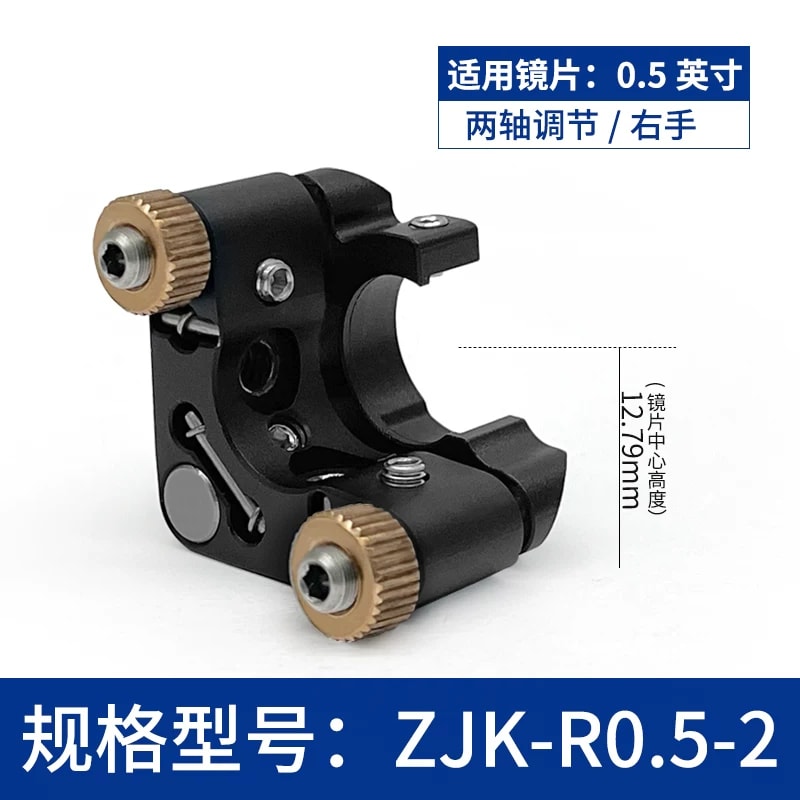

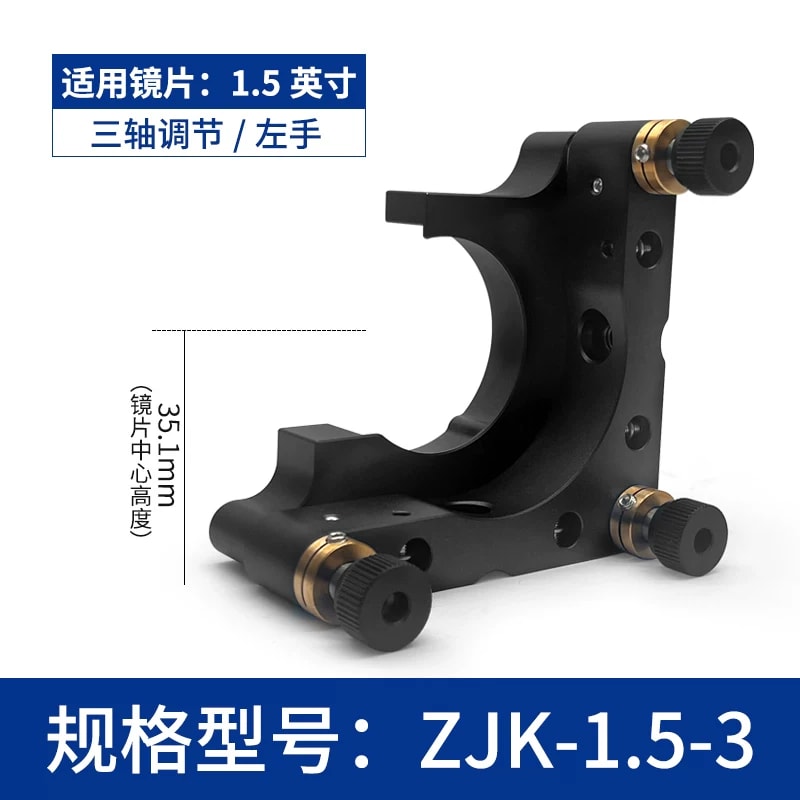

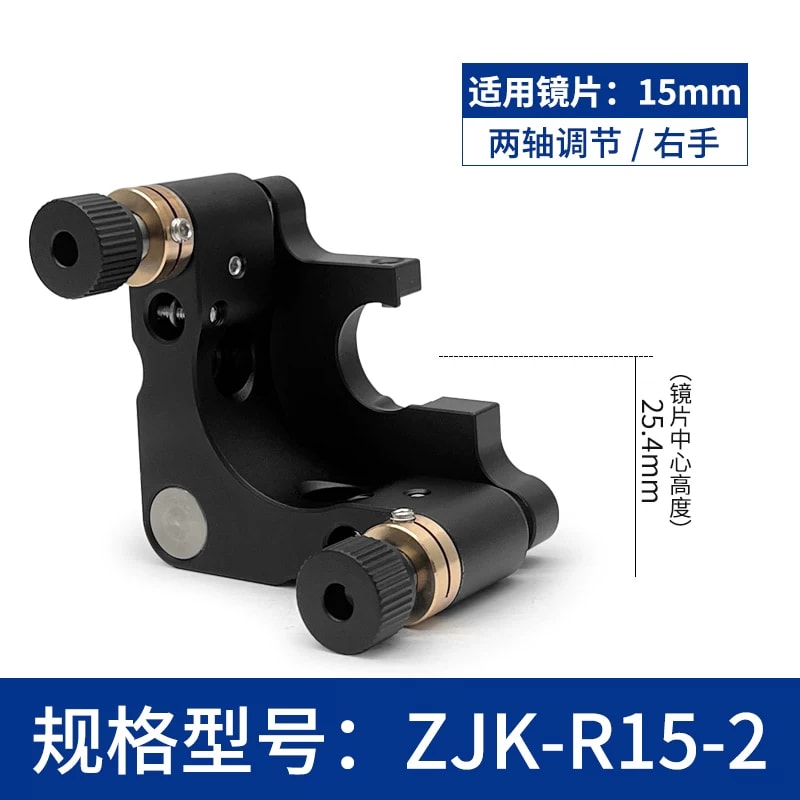

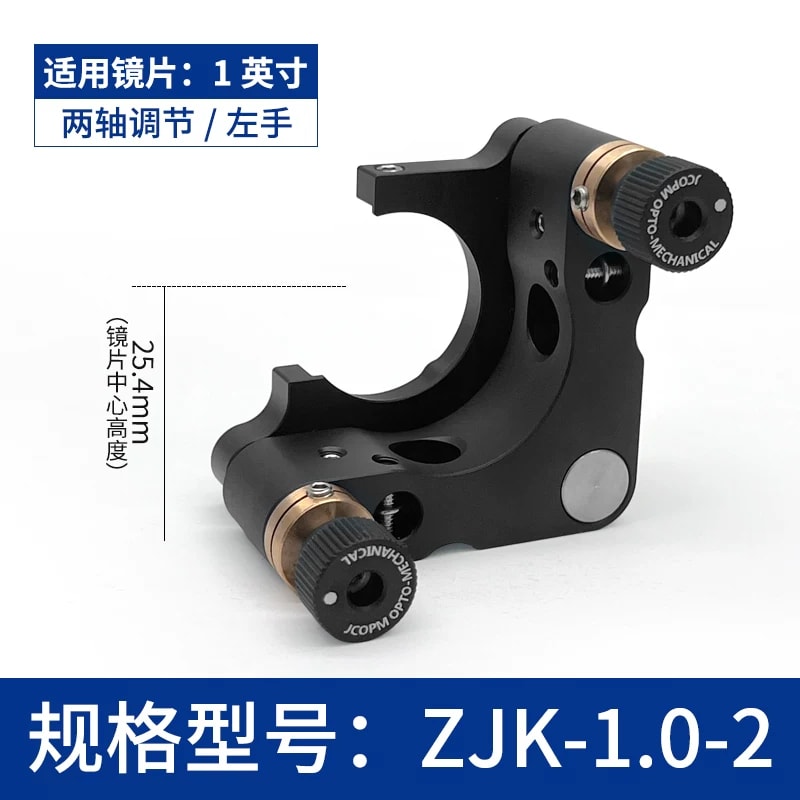

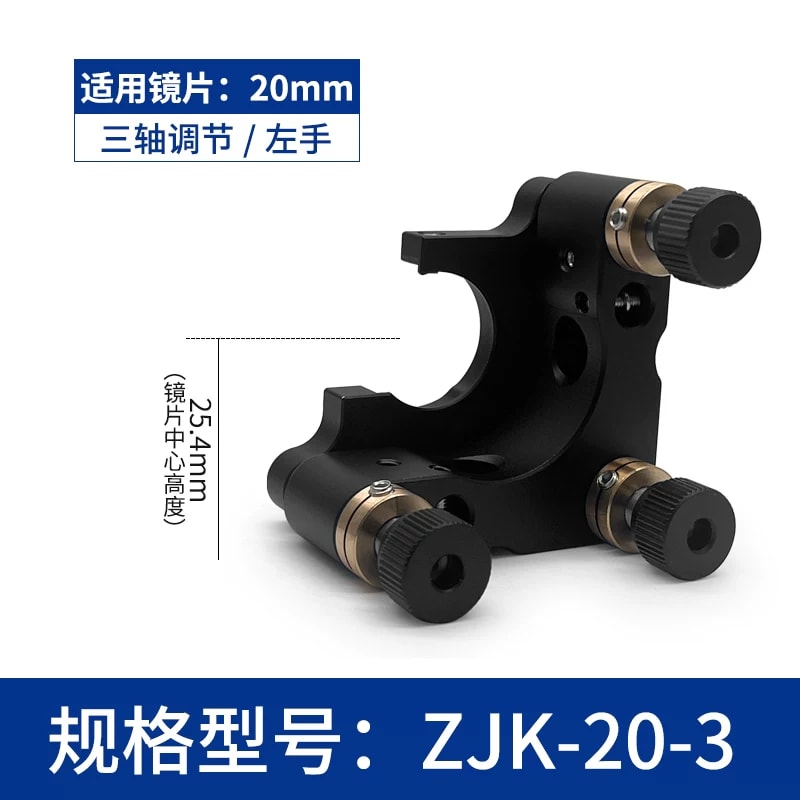

专属图标适用镜片0.5英寸/15 mm/1英寸/1.5英寸/2英寸/20 mm/30 mm/3英寸，另逐款标镜片中心高度12.79、25.4、35.1或50.8 mm。不同镜片尺寸可能共用同一中心高度。0.5英寸款12.79 mm是原图数字，需厂家复核。中心高度既不是镜片口径也不是通光净径；厚度、边缘形式和夹持范围未标。

细调、夹持和安装

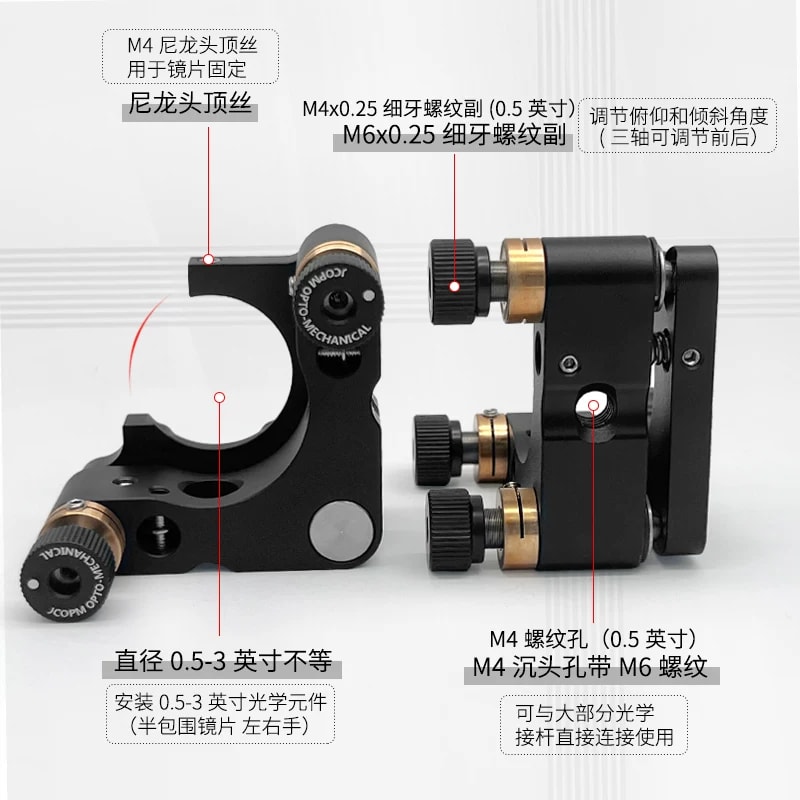

通用图介绍M4尼龙头顶丝用于镜片固定；M4×0.25用于0.5英寸小型款，M6×0.25用于其他示例的俯仰/倾斜细调。主图还显示M4螺纹孔或M4沉头带M6螺纹孔以安装接杆。实际螺钉规格与孔位需按型号工程图确认，接杆不自动随货。

未给出的工程指标

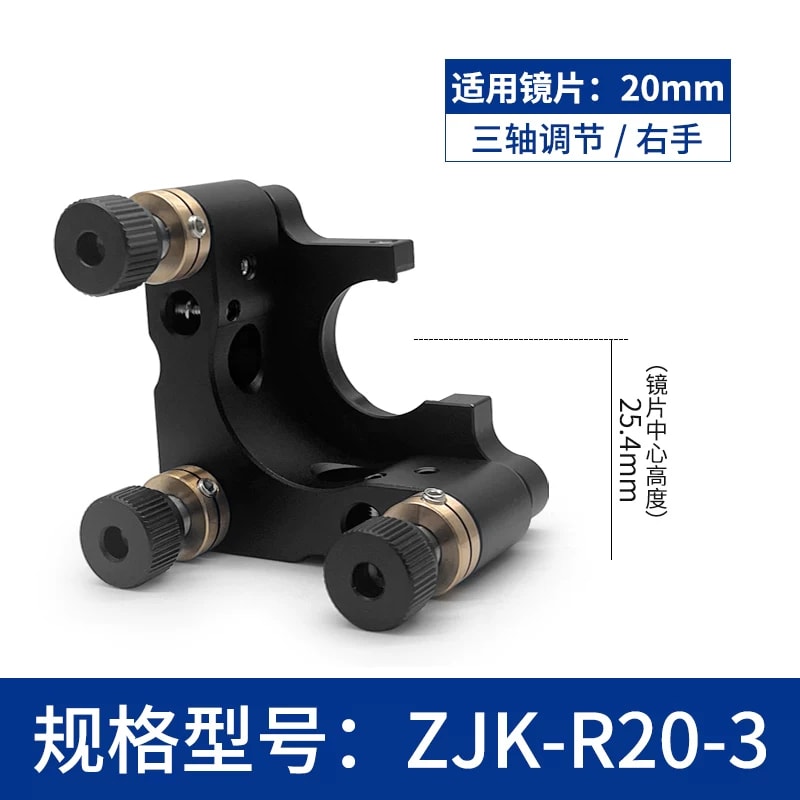

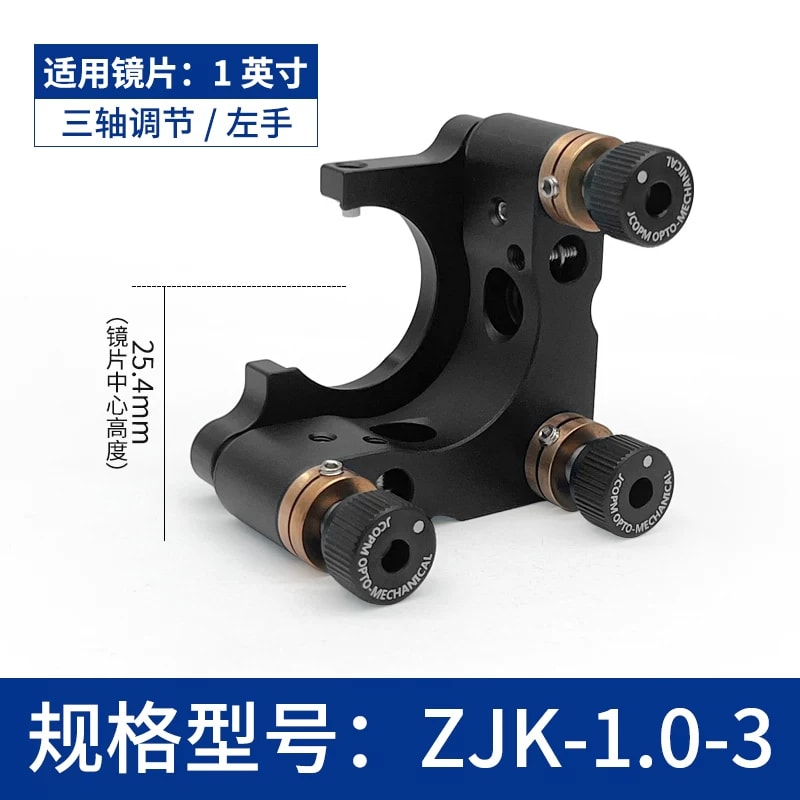

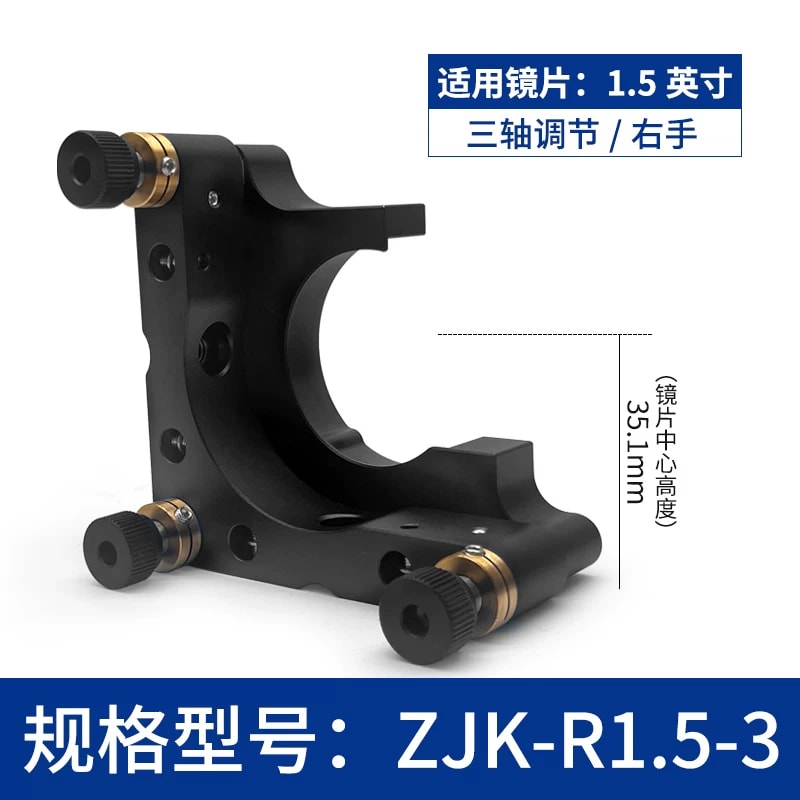

图片未量化调整角度、分辨率、回差、载荷、夹持力、通光净径、平面外尺寸和制造公差。三轴图显示增加的调节钮，但没有逐轴行程。采购前核对镜片外径/厚度、中心高度、相邻件净空及实际供货清单。

选型核对

按镜片尺寸、左右手、两轴/三轴选择

逐款核对镜片中心高度，复核12.79 mm标注

确认镜片厚度、夹持和通光净径

核对接杆接口、调整行程和随货件

待确认

0.5英寸款12.79 mm中心高度是否为标注误差

镜片厚度范围、夹持力与通光净径

逐型号调节螺钉、行程、回差及载荷

外形厚度、公差、材料牌号和供货件数
