ZJP 系列六维光学调整架

ZJP-6SM系列在来源中称六轴光学调整镜架，展示独立XY方向调节、俯仰调节、连续360°旋转与锁紧结构。三种线上型号对应0.5、1、2英寸镜片，分别标SM05、SM1、SM2螺纹孔。专属图镜片厚度值15.5、15.6、15.8 mm与通用主图最大厚度文案并存，说明保留原标记并要求确认厚度基准，不将其解释成镜架总厚度。调节螺纹副M6×0.25和M4×0.25取自注释图，但不能据此承诺每转位移或分辨率。旋转刻度、锁紧结构和六轴功能没有量化精度数据。英文配图用于系列外观识别，型号配合、载荷、行程、材料和供货范围需逐项确认。

六轴定位与锁紧功能

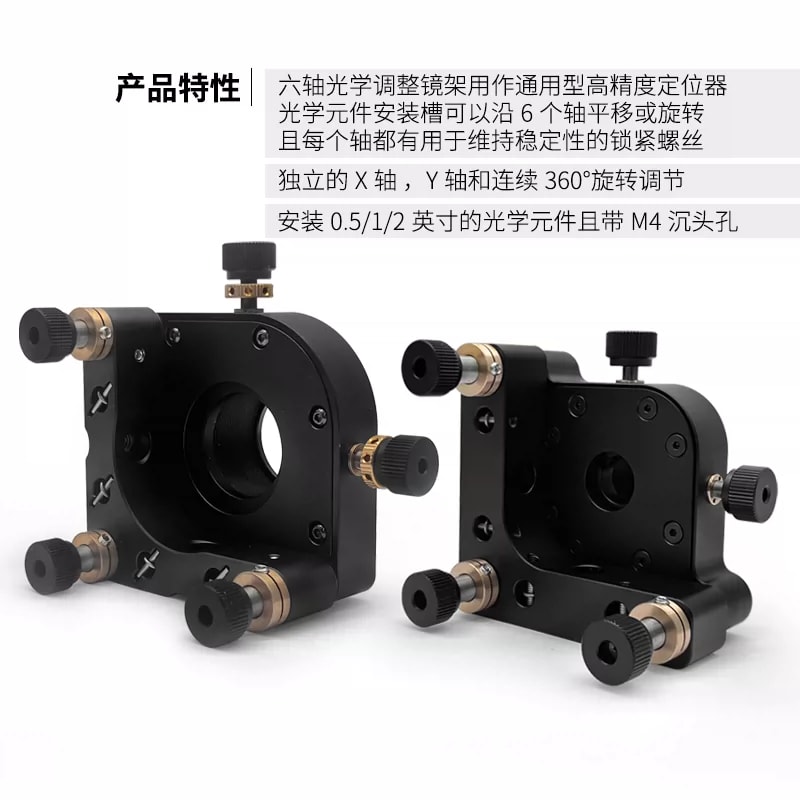

来源将ZJP-6SM称六轴光学调整镜架，主图文字说明光学元件安装槽可沿六个轴平移或旋转，并标独立X、Y及连续360°旋转调节、各轴锁紧螺丝。此为功能描述，不给每个轴的实际行程、角度范围、分辨率、重复定位或稳定性量化指标，不补写轴对照表。

调节螺纹和旋转盘

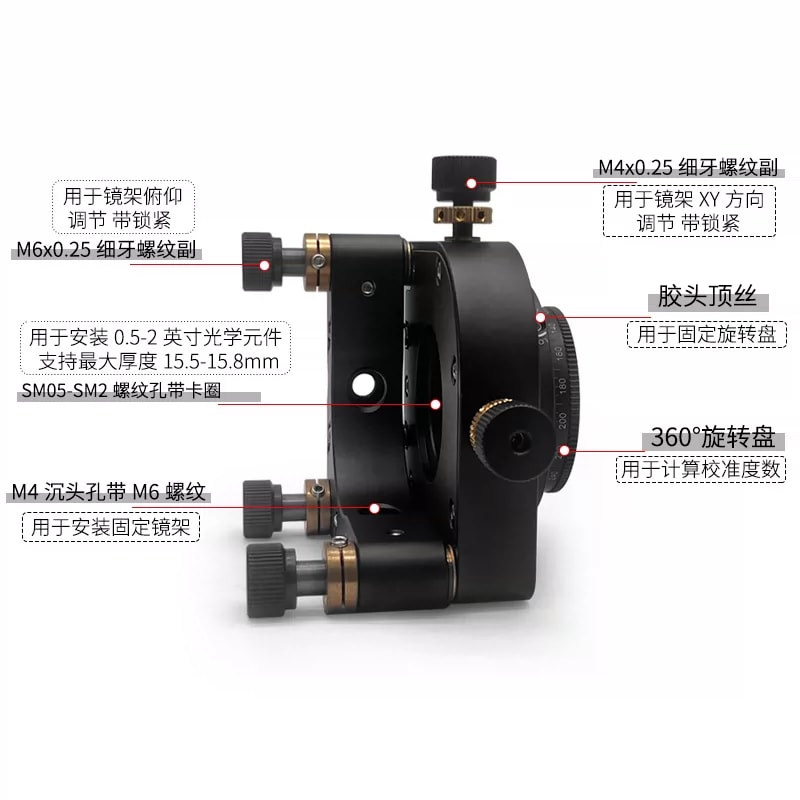

注释图将俯仰调节标为M6×0.25细牙螺纹副，将XY方向调节标为M4×0.25，并称带锁紧。胶头顶丝用于固定旋转盘，旋转盘带刻度。螺距不等同于镜片每转位移，刻度不说明校准精度；杠杆几何、读数分度、回差和锁紧后的偏移需确认。

三个镜片及接口选项

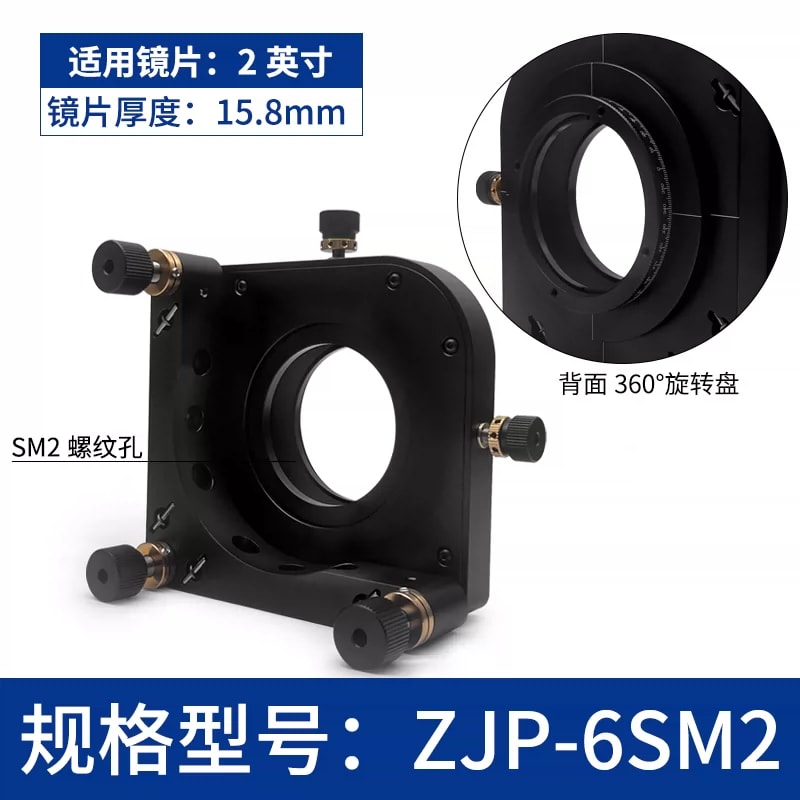

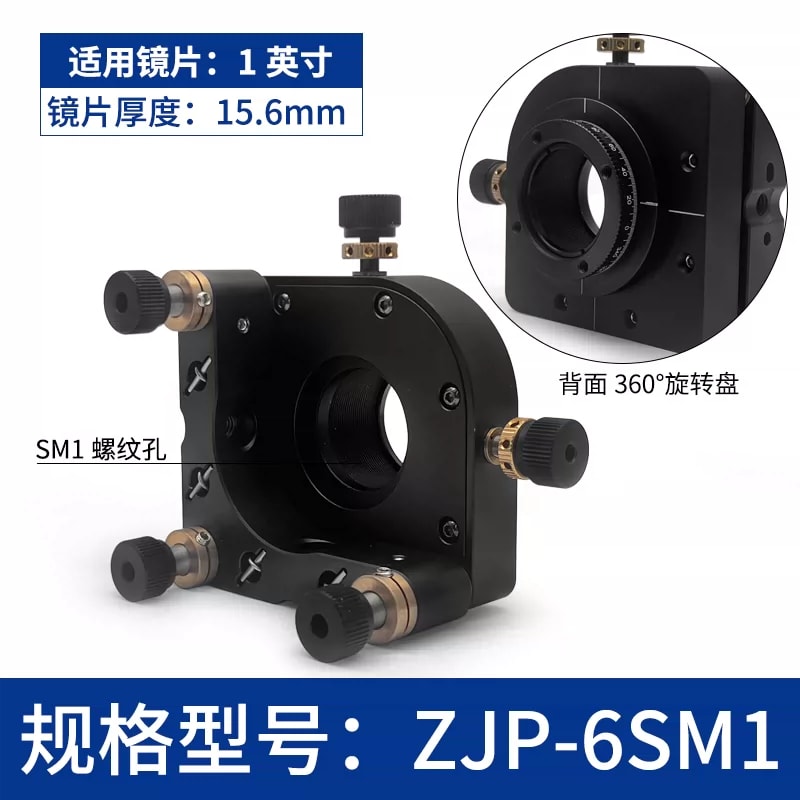

专属图对应0.5英寸/SM05、1英寸/SM1和2英寸/SM2三种型号，厚度标15.5、15.6和15.8 mm。保留图上单位和语义差异，不把该厚度写成镜架外形尺寸。主图称螺纹孔带卡圈，但卡圈型号、件数、垫圈及其他附件仍需核实；完整SM螺纹参数不能从其他商品迁移。

安装界面与未给参数

通用注释图标M4沉头孔及M6螺纹，供固定镜架；孔数、孔距、深度与具体型号图纸未给。照片黑色外观和金色调节座不确认材料牌号或表面处理。选型应核对元件边缘、厚度、开孔通光、所需六轴调节、安装空间和预紧力，载荷、材料、行程、准确度、供货附件及交期另行确认。

选型核对

镜片口径、厚度基准及SM接口型号

所需六轴运动、行程、分辨率与锁紧后偏移

安装孔、螺纹、空间、通光和预紧条件

卡圈、垫圈及其他附件、材料与实际交期

待确认

厚度值的上限/安装深度基准及尺寸公差

完整SM螺纹、安装孔距/深度和模型图纸

各轴行程、角度范围、分度、精度、回差与载荷

材料、表面处理、卡圈等供货件数及实际交期
