ZJS-1.0I 上方调节光学镜架

ZJS-1.0I采用上方操作的俯仰调整与角度锁紧结构，用于固定1英寸（φ25.4 mm）光学元件。来源明确不锈钢材质，功能图分别标出M4细牙调节螺钉、M4锁紧螺钉及固定元件的M4胶头顶丝，底部φ4.5 mm孔用于镜架安装。选型应检查元件边缘和厚度、底座孔位与工具操作空间。未给SM接口、通光孔径、调整范围或精度，不从外观或型号推算。英文配图展示结构而非工程尺寸，镜片、工具及紧固件供货范围需另核。

上方调节与角度锁紧

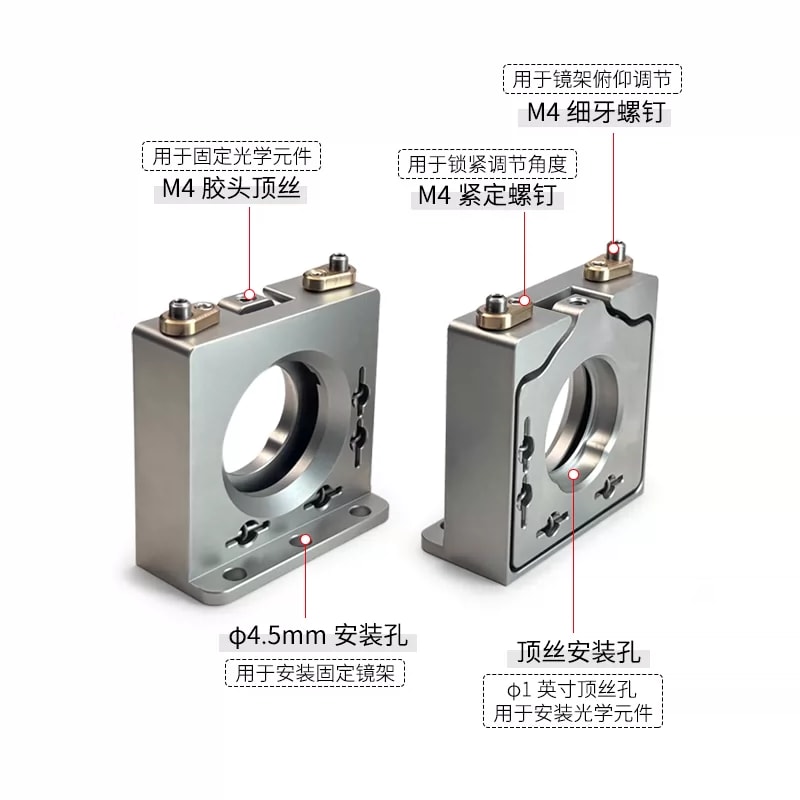

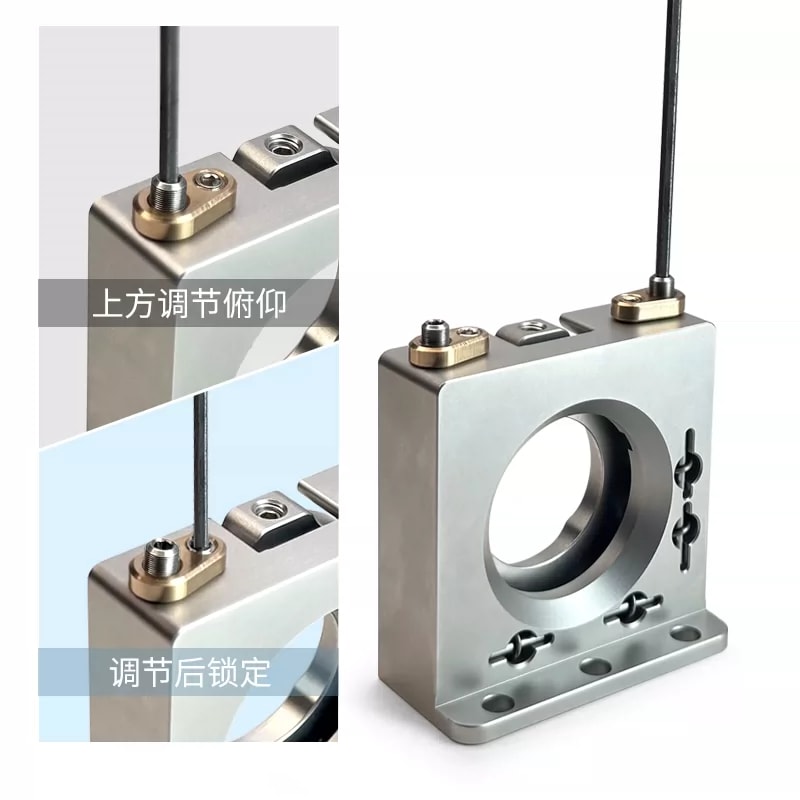

功能图片把上方M4细牙螺钉标为俯仰调节，并将旁边M4紧定螺钉标为锁紧调节角度。示范图分别展示从上方调整和调整后锁定。两个用途应分别确认；未给细牙螺距、角度范围、分辨率或锁紧前后偏移，不能由M4标记推算。

光学元件固定

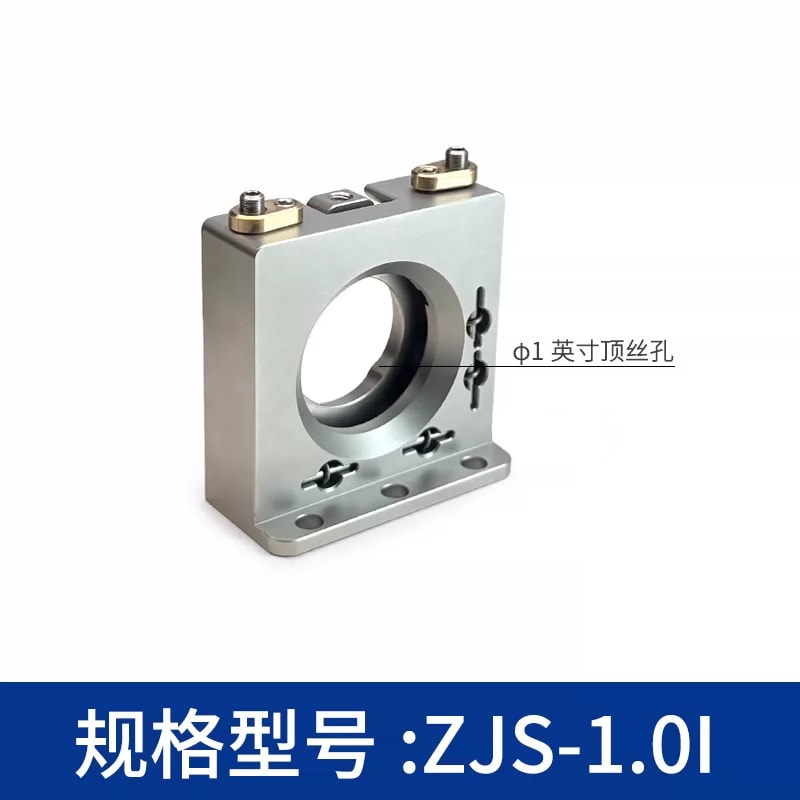

主图称适用于φ25.4 mm光学元件；专属图称φ1英寸顶丝孔，功能图另标M4胶头顶丝用于固定光学元件。该结构不作为SM1螺纹接口或通光孔径保证。确认镜片边缘、厚度、接触位置、允许预紧力和卡圈需求；镜片不默认包含。

底部安装

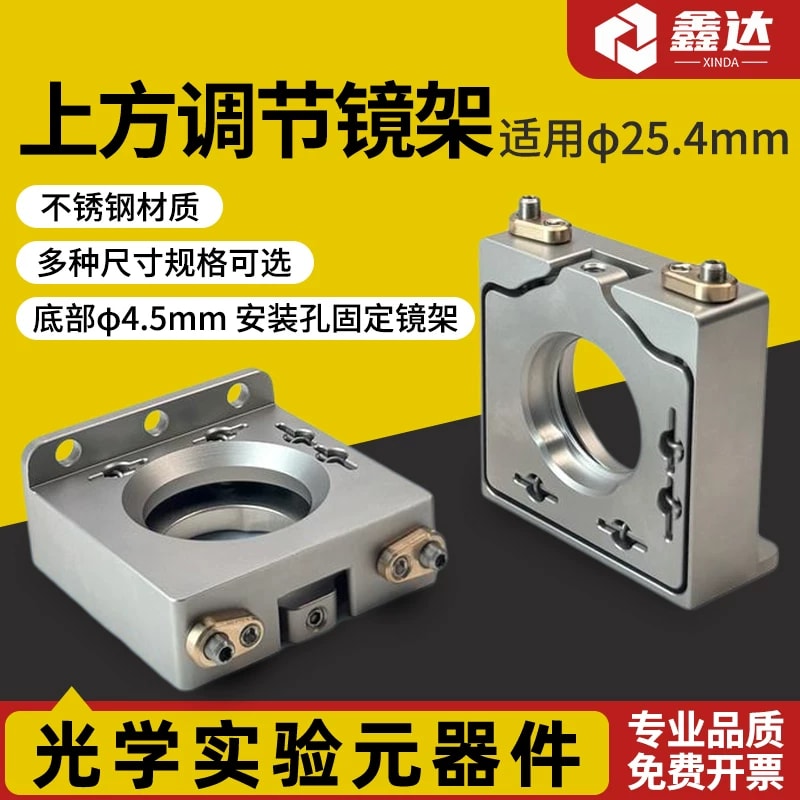

主图与功能图明确底部φ4.5 mm安装孔用于固定镜架。图片展示底部凸缘及多个孔位，但没有孔距、孔位公差或整体尺寸工程图，不从照片比例推算。核对底座支承、紧固件及工具从上方操作的净空。

材料与供货范围

主图标不锈钢材质，未给牌号、热处理、表面处理或腐蚀性能等级。标题称多种尺寸可选，但当前线上该系列仅一个ZJS-1.0I SKU，不据宣传扩充配置。工具、镜片和安装螺钉是否附送、调节行程、载荷及交期另核。

选型核对

核对1英寸元件边缘与厚度

区分调节、锁紧和元件固定螺钉

核对底部孔位及上方工具净空

确认牌号、调节范围和附件

待确认

材料牌号、处理工艺和载荷

整体尺寸、孔距、公差及通光孔径

调节螺距、角度范围、分辨率和锁紧偏移

镜片、工具、紧固件和交期
