ZJS 系列上方调节两维光学镜架

ZJS系列以顶部操作的两轴调整结构安装不同口径光学元件。六个线上型号的适用尺寸和固定方式分别从专属图核对，包括0.5、1、2英寸及20、30 mm元件选项，另有ZJS-S1.0的SM1螺纹安装配置。银色压片、顶丝和螺纹卡环固定属于不同方式，不把所有型号合并为同一接口。来源标M4×0.25细牙调节螺丝及M4镜架安装孔，但未给角度范围、精度或整体尺寸。选型需检查元件厚度、接触位置、安装基准及顶部操作空间，英文配图只展示压片配置的系列参考。

六种型号与镜片尺寸

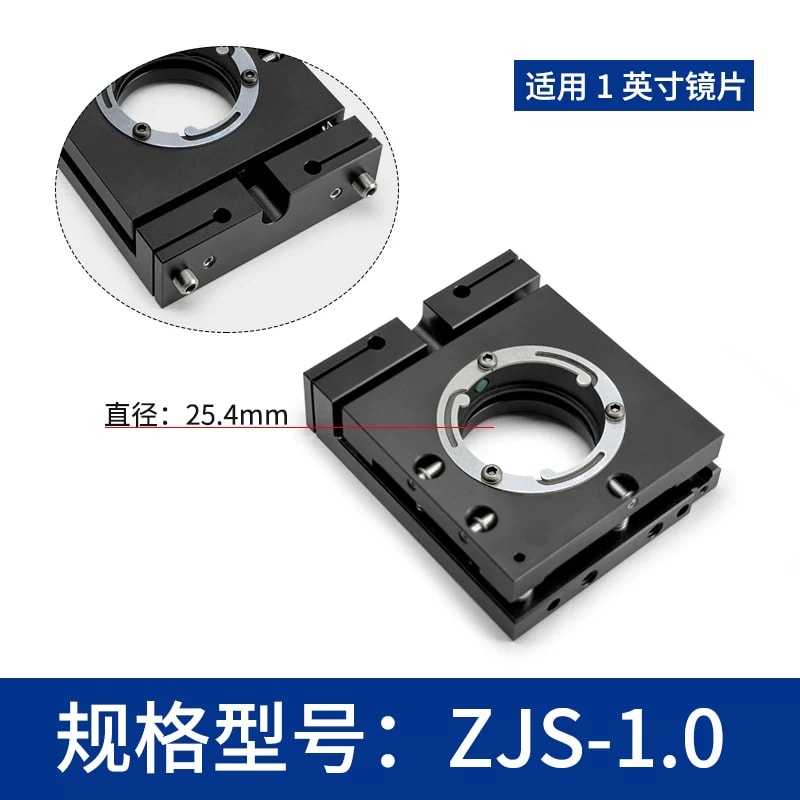

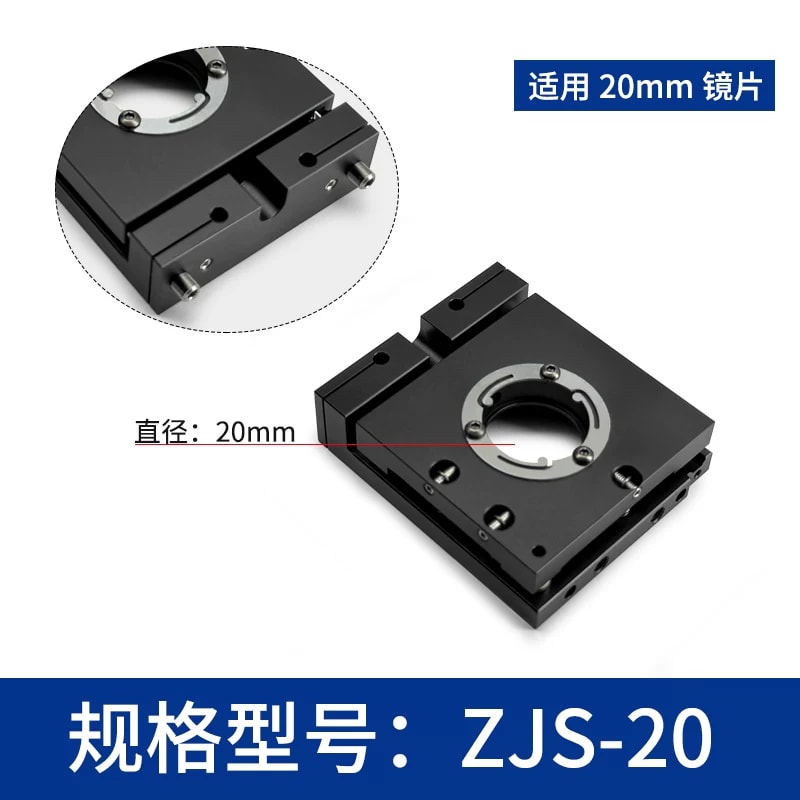

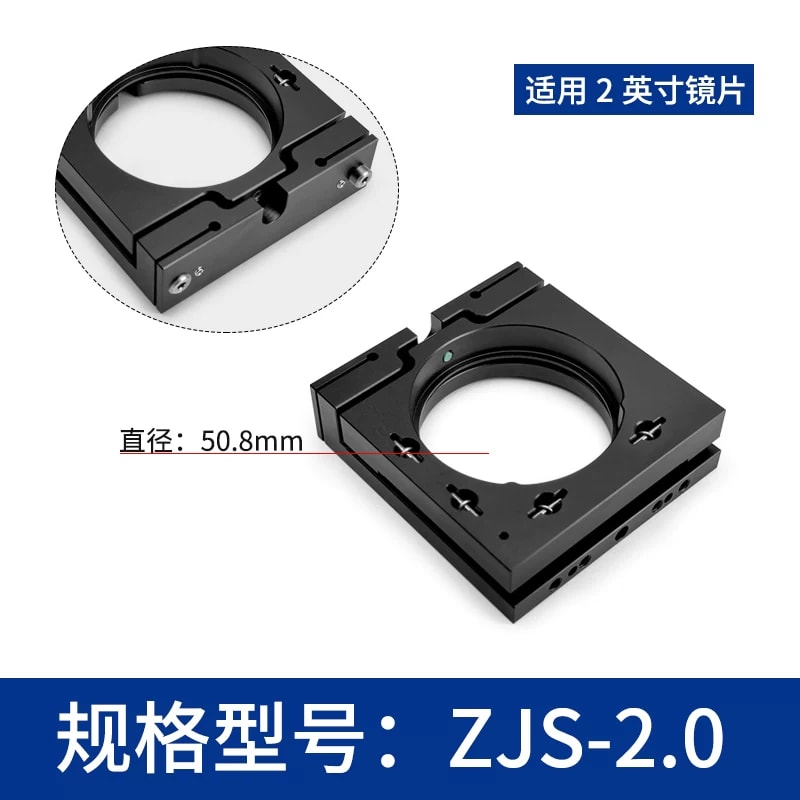

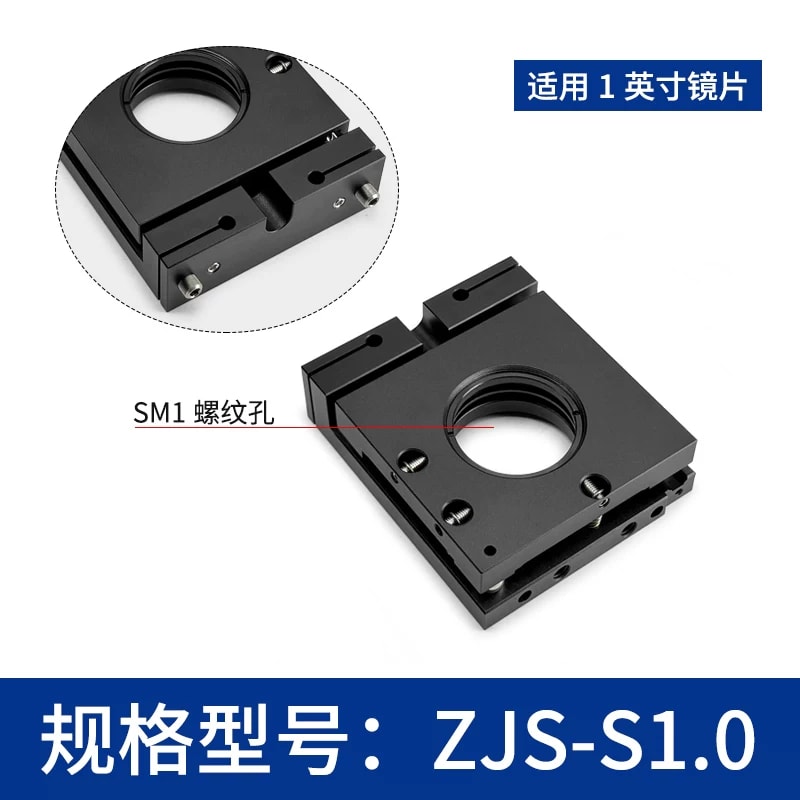

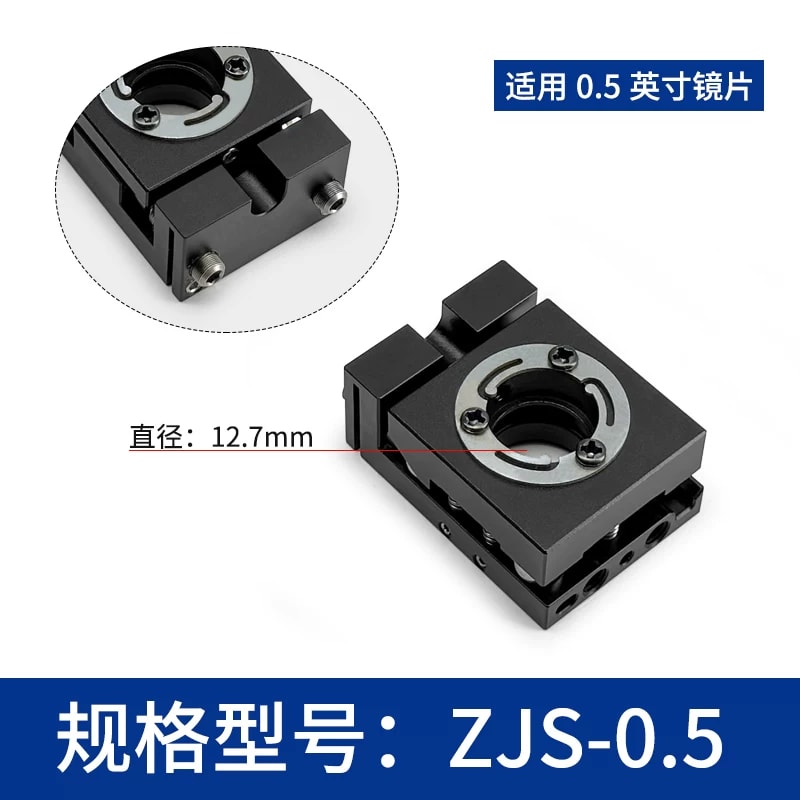

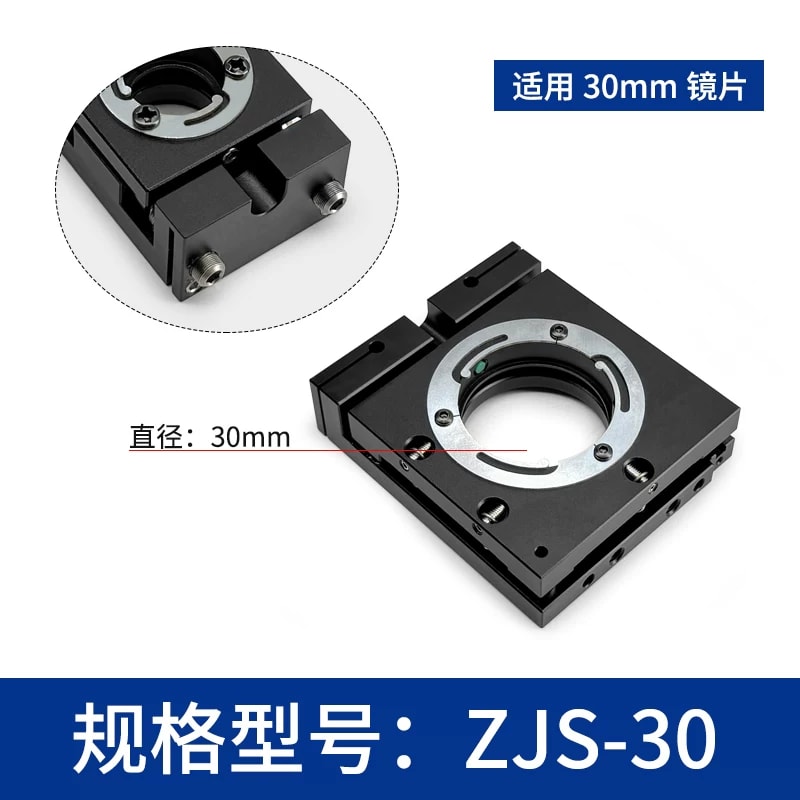

ZJS-0.5、ZJS-1.0、ZJS-2.0专属图分别标0.5、1、2英寸镜片，对应12.7、25.4、50.8 mm直径；ZJS-20、ZJS-30标20、30 mm。ZJS-S1.0另明确适用1英寸镜片、SM1螺纹孔。尺寸来自图片，不从型号后缀解码，镜片口径不自动作为通光孔径。

固定方式区别

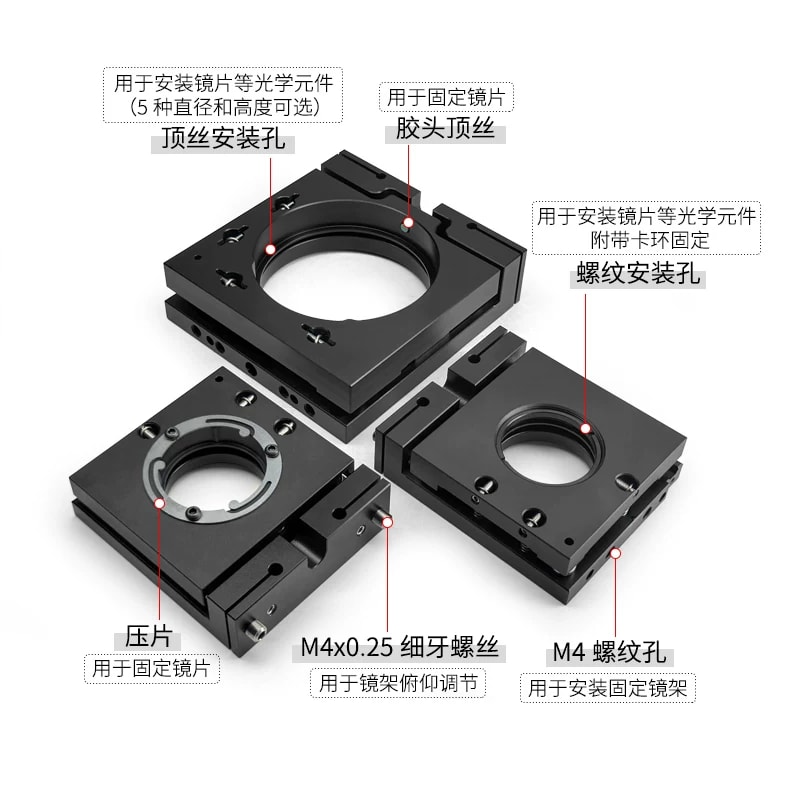

ZJS-0.5、1.0、20、30图片展示银色压片；ZJS-2.0展示顶丝固定结构；ZJS-S1.0明确螺纹安装。通用图说明胶头顶丝、压片及螺纹卡环三种固定方式，不能把所有型号写成同一卡圈配置。元件边缘、厚度、压紧接触及附件件数需核实。

上方两轴调节

主图称两维光学调整架、两轴上方调节省空间型。通用图标M4×0.25细牙螺丝用于俯仰调节，但未逐轴给出角度定义、行程、分辨率或回差。螺距不等于元件每转角度或定位精度，省空间描述不转为整体尺寸承诺。

安装与供货

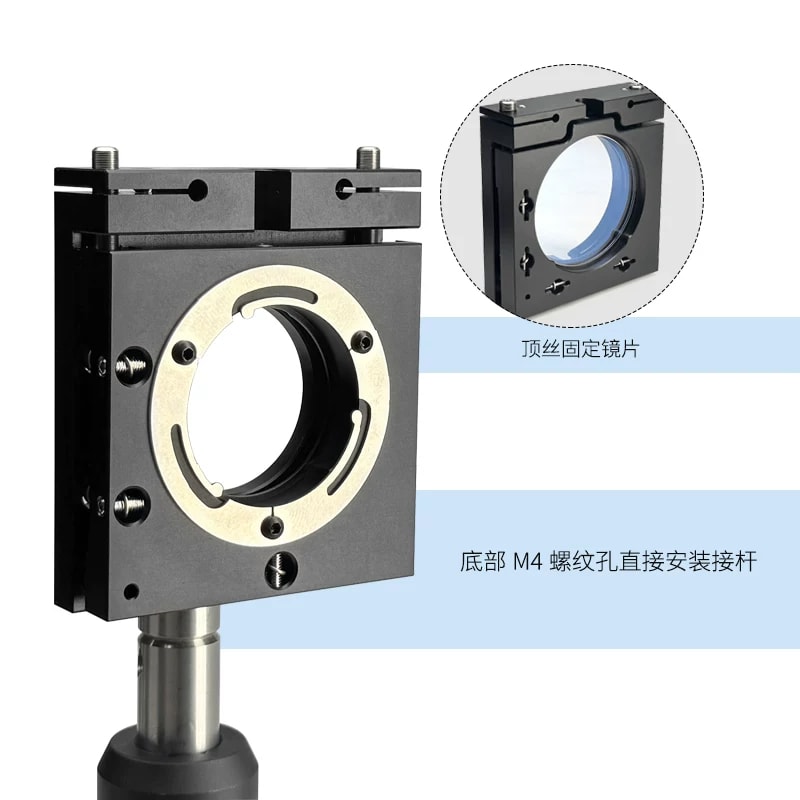

通用图标M4螺纹孔安装镜架，示范展示底部M4孔连接接杆。专属图片没有孔距、中心高度、整体工程图或材料牌号。核对安装方向、支承面、工具操作和元件净空，图示接杆、镜片及其他附件不默认包含；载荷、允许夹紧力、处理工艺和交期另核。

选型核对

选择元件直径和固定方式

核对厚度、边缘与压紧接触

检查M4安装和顶部工具空间

确认运动范围、载荷及附件

待确认

厚度范围、通光孔径及完整SM1参数

整体尺寸、孔距、中心高度和公差

逐轴定义、角度范围、分辨率、回差及载荷

材料、处理工艺、镜片、卡圈/压片、工具和交期
