ZJT 系列光束提升架

ZJT系列通过上下镜座及支杆组合调节光束高度和方向，通用来源说明高度、俯仰和旋转功能。四个线上型号中，三个有明确镜片口径、高度和抬升范围标注，另一个ZJT-T1.5S300缺少专属图，资料保留该限制。不同型号的抬升范围优先于通用0–200 mm宣传，不把整体高度与光束抬升混用。通用300 mm装配示例描述1英寸元件、杆和滑环等组件，但不能据此保证全部SKU附件与件数。选型需确认镜片、波段、安装接口、夹紧条件、载荷和实际供货，英文配图仅为系列参考。

光束高度与方向调节

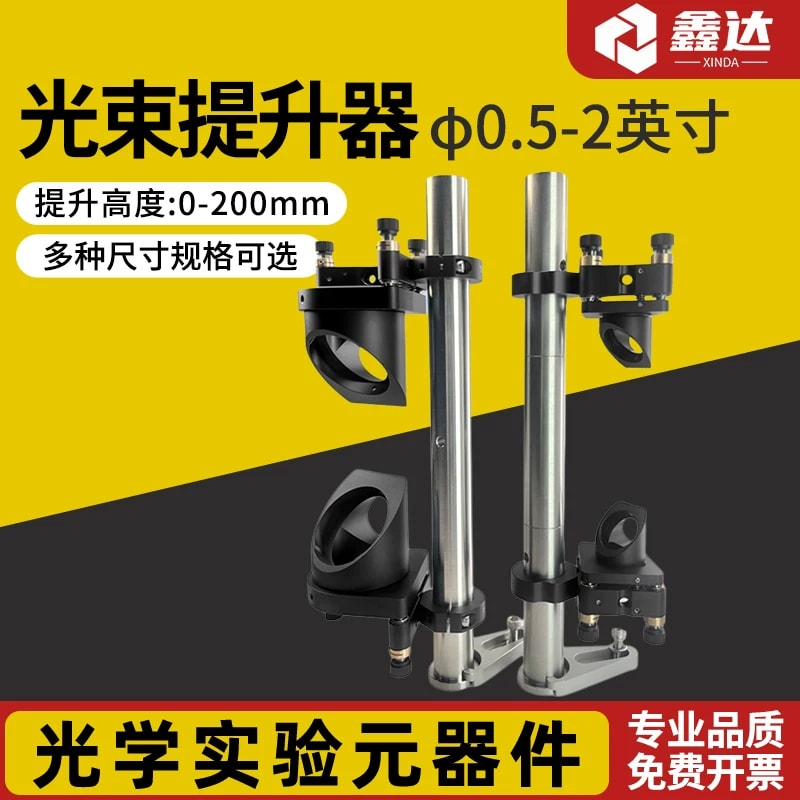

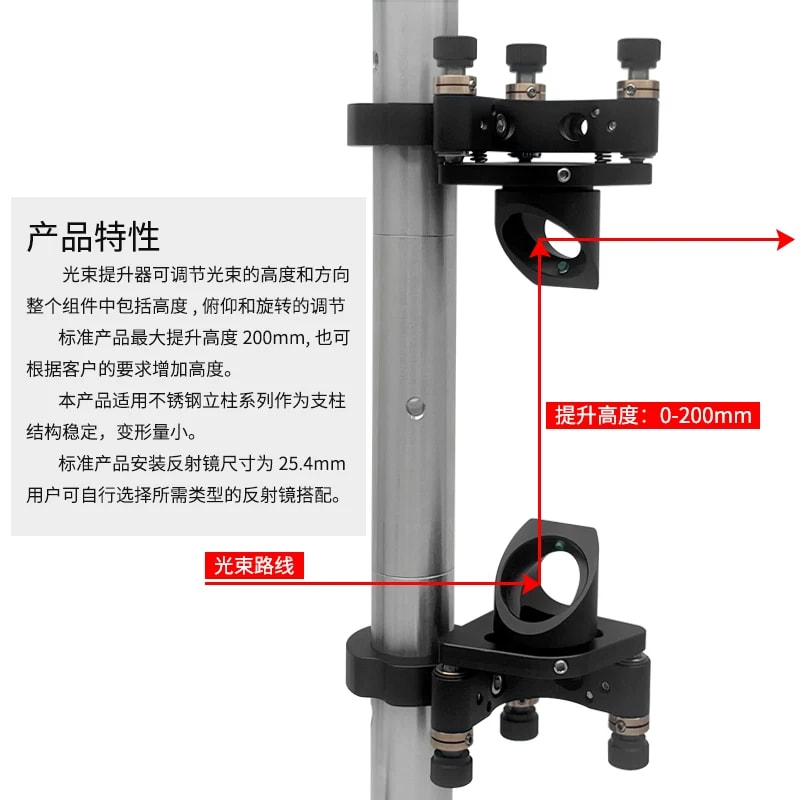

通用说明称组件含高度、俯仰和旋转调节，利用上下反射镜座改变光束高度及方向。主图称标准最大提升高度200 mm，而专属图给不同抬升范围；采用对应型号标注，不把通用0–200 mm作为全部SKU行程保证。用户按需要选择反射镜，未给镀膜、波段、损伤阈值或光学性能。

三个已标范围与一个缺图型号

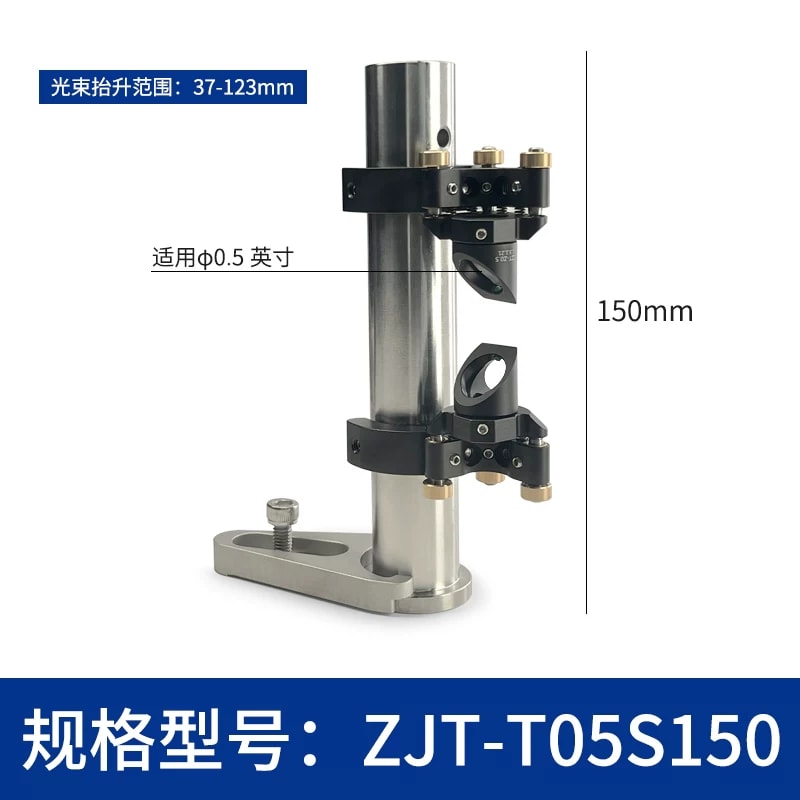

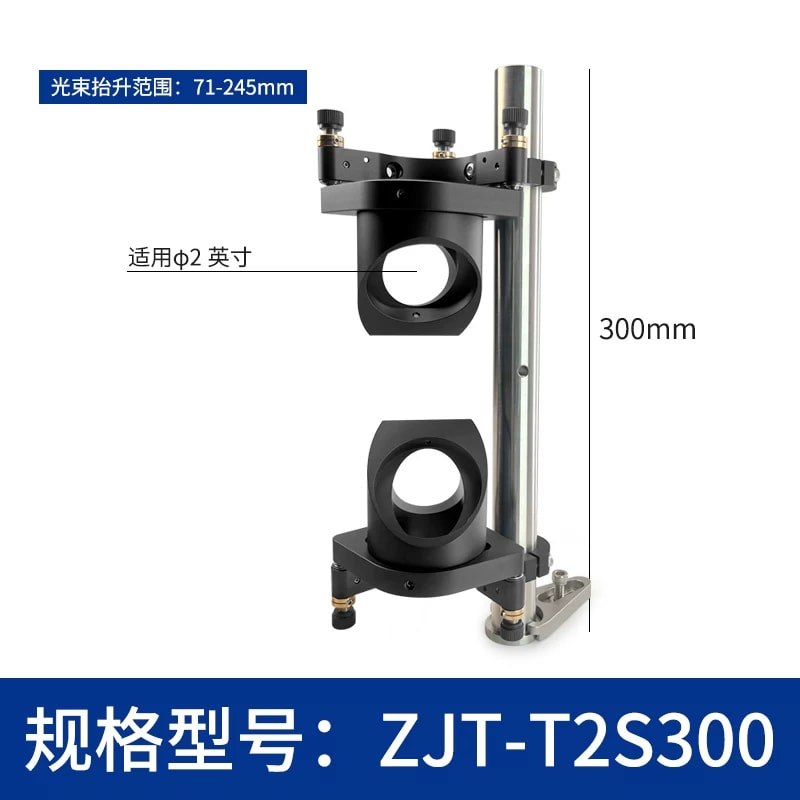

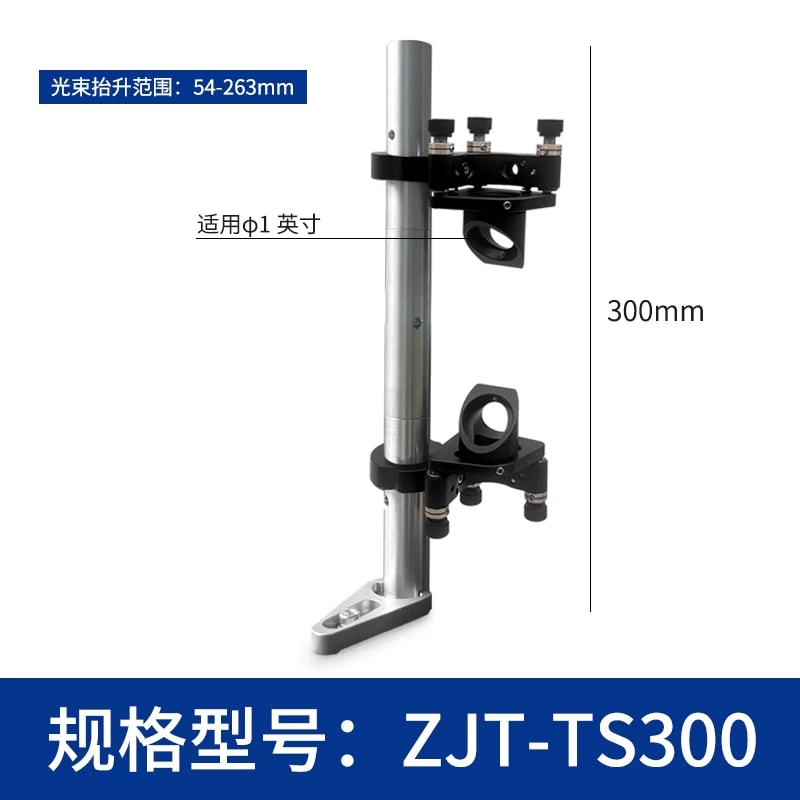

ZJT-T05S150图标0.5英寸元件、150 mm高度、37–123 mm抬升；ZJT-TS300标1英寸、300 mm、54–263 mm；ZJT-T2S300标2英寸、300 mm、71–245 mm。ZJT-T1.5S300仅有线上型号选择，没有专属图，不解码补写口径或行程。

通用1英寸装配示例

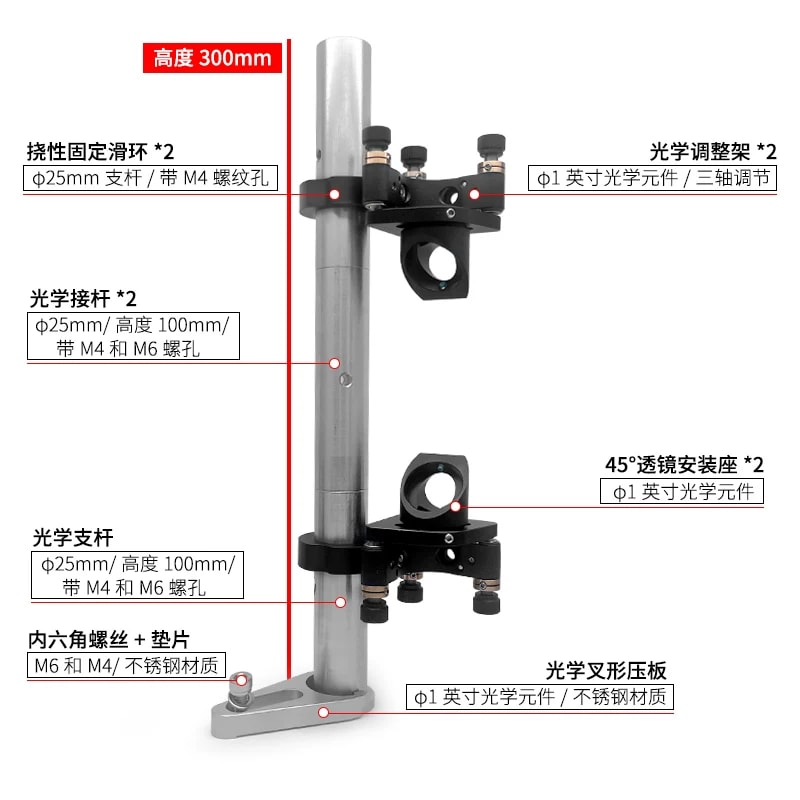

300 mm示例标φ25 mm支杆及接杆、每段高100 mm、M4/M6螺孔；两个固定滑环带M4孔、两个三轴光学调整架、两个45°安装座，以及不锈钢M4/M6内六角螺丝、垫片和叉形压板。该示例为1英寸配置，不能把组件数量、杆径或安装孔迁移为全部型号已确认供货清单。

安装、材料和供货

通用说明称不锈钢立柱支承、结构稳定变形小，但没有量化变形或载荷试验。确认支杆、滑环、底座、镜座和夹紧条件，按所需光束高度留操作空间。材料牌号、整体尺寸、公差、角度行程、回差、重复性及实际镜片/附件供货需核实，定制增加高度没有明确范围或交期。

选型核对

按型号核对口径、高度和抬升范围

确认反射镜、镀膜和工作波段

核实杆、滑环、底座与镜座供货

检查行程、载荷、公差及缺图型号

待确认

ZJT-T1.5S300型号图及全部尺寸/范围

镜片厚度、镀膜、光学性能和附件件数

材料牌号、整体尺寸、公差、载荷和调整精度

定制高度范围、供货范围及交期
