ZTC 层叠式透镜套筒

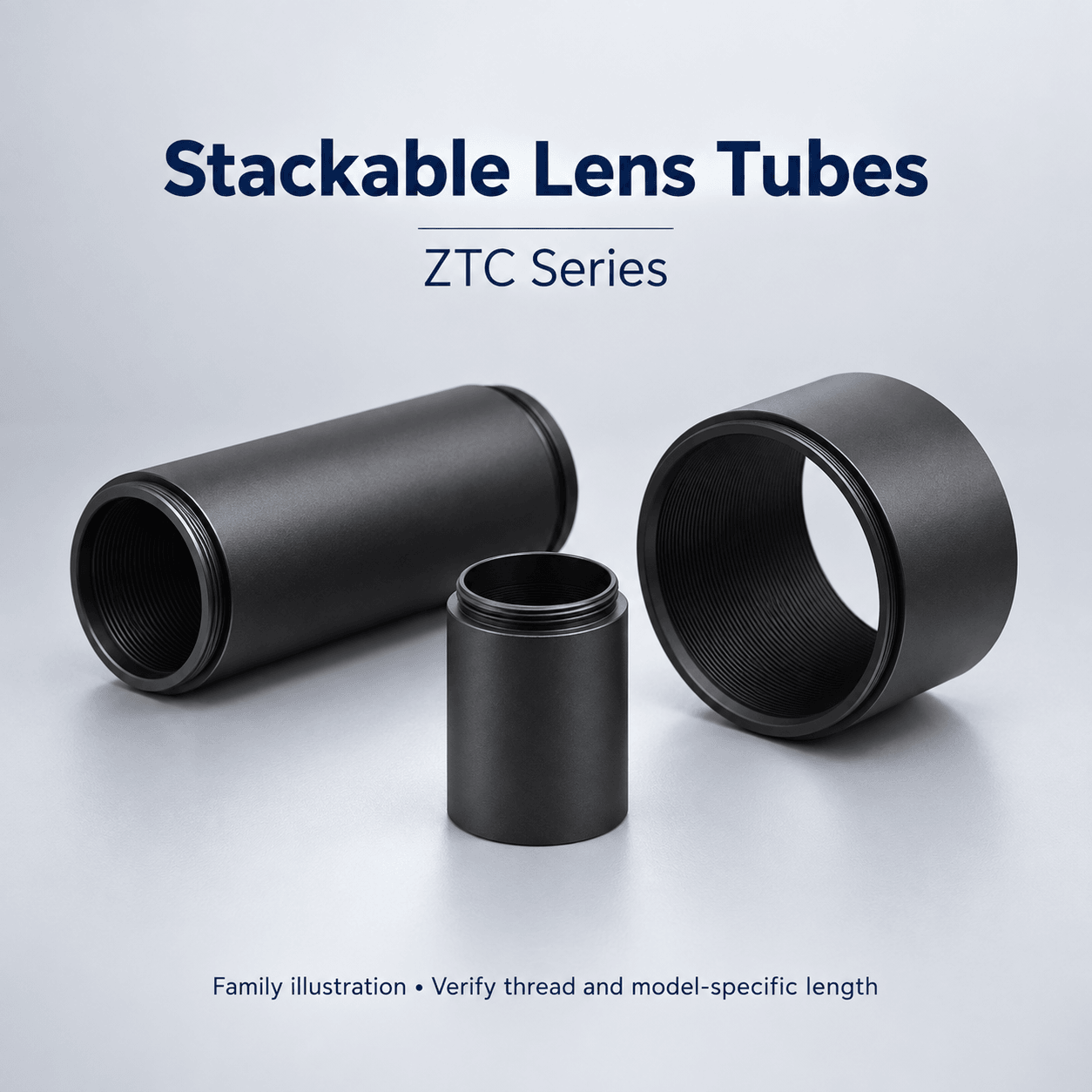

ZTC系列采用内外螺纹连接的空心结构，用于光学元件安装和可拆卸镜筒组合。资料逐项覆盖线上38个SKU：37项尺寸可从明确单位mm的通用表核对，另有ZTC-1-6.0独立图；33张型号专属图片给出内螺纹深度。选型时先匹配完整螺纹，再检查内径、元件厚度、卡圈和叠接空间。表列L、内螺纹深度与整体总长分别按来源保留，不能混用。铝合金及黑色氧化来自来源文字，未补写牌号或工艺等级。英文配图展示系列结构，不替代型号工程图。

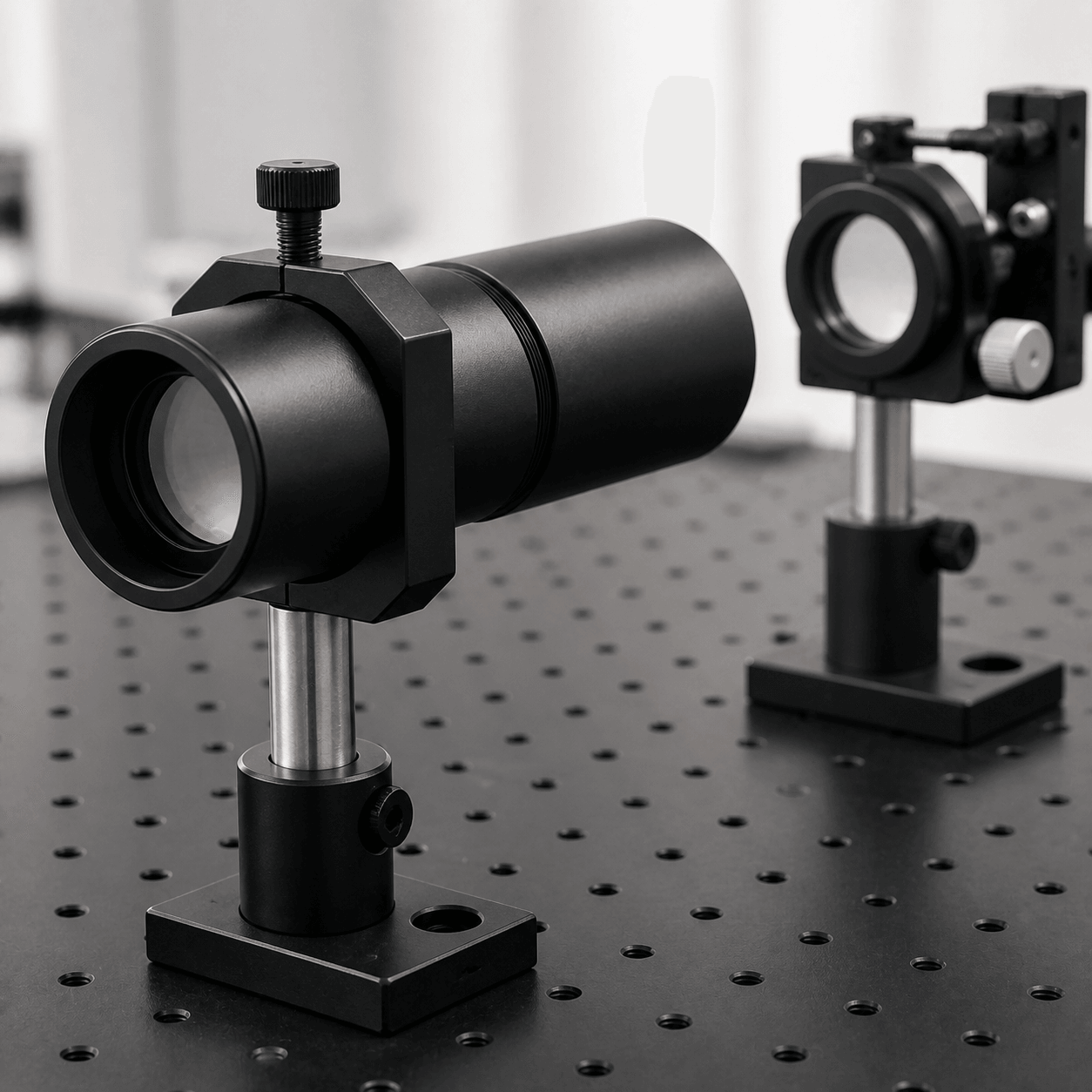

镜筒连接与光学元件安装

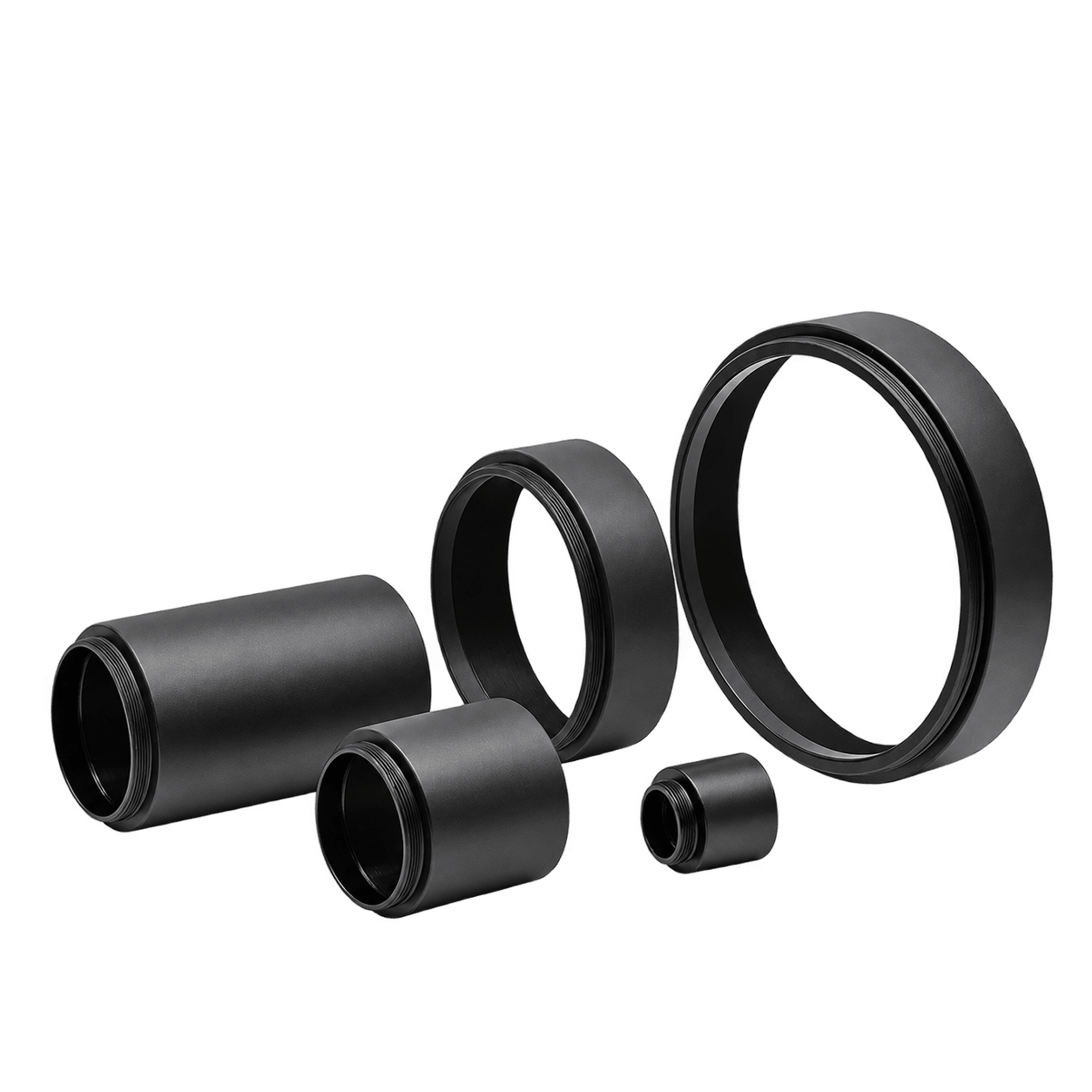

ZTC为空心镜筒，一端内螺纹、另一端外螺纹，供匹配接口的镜筒连接和光学元件安装使用。来源展示卡圈用于定位元件及可拆卸叠接方式。叠接后的轴向长度受螺纹啮合影响，不能简单累加表列长度；图示镜片、卡圈和转接件不自动作为整套供货承诺。

接口与尺寸表

通用表明确A外径、B螺纹孔、C内径和L长度，单位mm，共37行。SM0.5（概览写SM05）、SM1、SM2、SM3、SM4及SM30按完整螺纹标注区分。SM30为M30.5×0.5，不可当成SM1。名义接口、镜片直径与通光孔径是不同参数，安装时需核对镜片厚度和卡圈空间。

长度定义与特殊型号

33张专属图把对应轴向数值明确标为内螺纹深度。通用示意图另标整体L+3.8及外螺纹段3，不能把表列L直接改称总长。ZTC-1-6.0用独立图核对，专属图片明确152.4 mm内螺纹深度，但其独立工程图未见单位标记，且数值与通用SM1表存在区别；不得套用通用内径或总长关系。

材料、选型和供货

来源写铝合金、表面黑色氧化，未给牌号、氧化工艺或膜层等级。颜色选择字段中的白色、紫色等词不作为实物颜色保证。五个SM4型号缺少专属图，尺寸以通用表为依据。确认螺纹配合、允许夹紧力、元件边缘和轴向净空；载荷、密封、杂散光抑制、加工公差及卡圈/附件数量没有完整规格。

选型核对

匹配完整螺纹接口

区分表列长度、内螺纹深度和总长

检查元件边缘、厚度及卡圈空间

核实型号图、公差和附件供货

待确认

合金牌号、氧化工艺及膜层等级

加工公差、载荷、夹紧力和光学性能

SM4专属图片及ZTC-1-6.0独立工程图单位

卡圈、镜片、转接件数量及交期
