同平面挡光板与模块化连接条

此来源提供 19 款按高和长区分的挡光板、4 款平面连接条及 3 款直角连接条，共 26 个 SKU。主图明确铝合金板材；应用照片展示同平面接合和直角围护，以及折弯安装底边。来源尺寸标签没有单位，没有独立 SKU 图片或正式工程图。此来源没有定制、螺丝刀或 500 高直角条选项。

板件与连接条选项

板件标签为高 100 长 100；高 200 长 100/200/300/400/500/600；高 300 长 300/400/500/600/900；高 400 长 300/400/500/600；高 500 长 300/400/500。平面条高标签 200/300/400/500，直角条仅 200/300/400。数字按来源保留，不默认补成毫米，也不根据其他系列增加未列规格。

安装结构

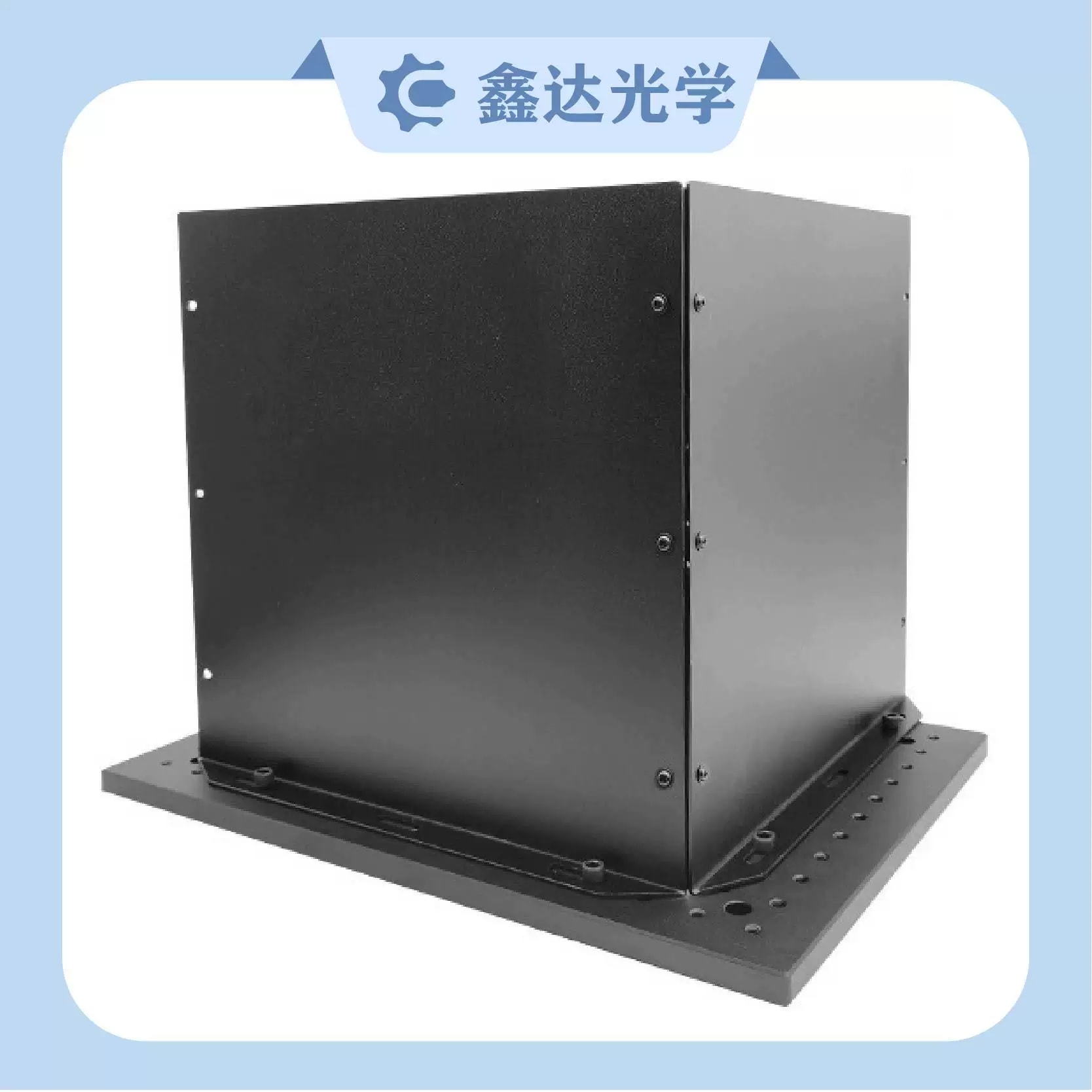

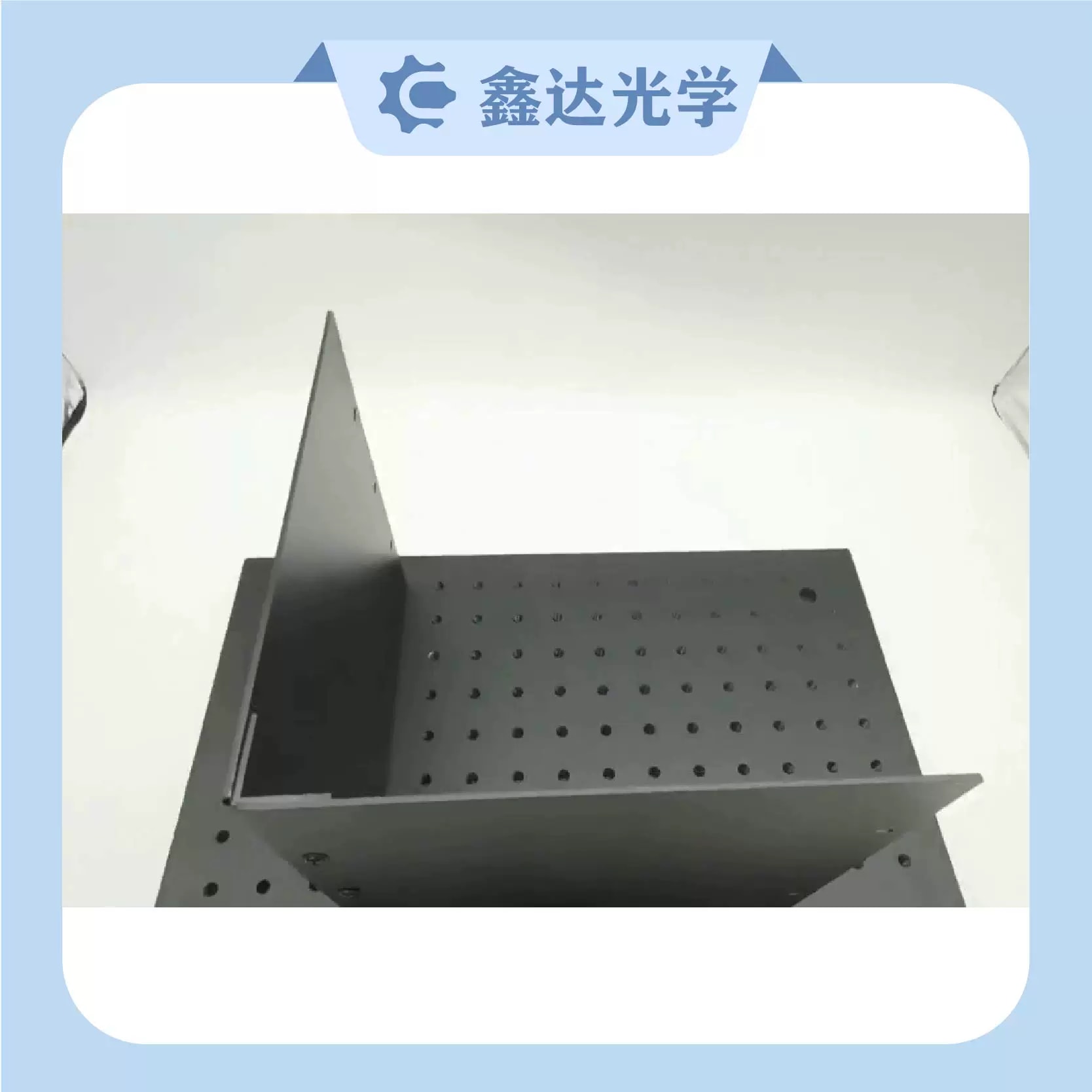

照片显示板件折弯底边、底部安装槽、侧边连接孔和接合紧固件。同平面接合延长挡光面，直角接合用于转角布局。没有工程图确定孔槽尺寸、螺纹、孔距、底边宽度或角度公差，需确认连接条与板件的具体配合。图中台面、多个板件及紧固件不默认构成单个 SKU 的套装。

材料与连接结构

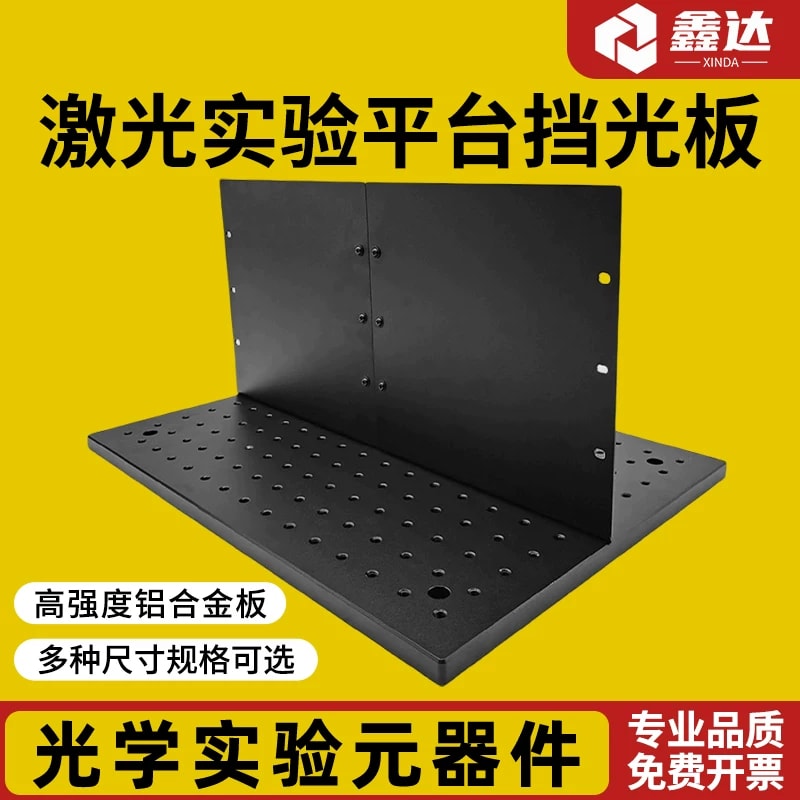

主图明确高强度铝合金板，但未给合金牌号、板厚或强度数值。此来源三张图没有喷砂、阳极氧化、前后两片包装等说明，不从相似商品复制这些属性。连接条材质、涂层、片数、螺钉数量及供货明细需另行确认。

使用边界

黑色外观和防护挡光名称不证明材料牌号、涂层、光学吸收率或激光防护等级。来源未给波长、功率限值、损伤阈值、光密度或防护认证。根据所需挡光范围确认结构与实际激光条件，材料、附件、尺寸单位及定制需求另行核实。

选型核对

板件或平面/直角连接条类别

原始高、长标签与实际单位

板厚、孔槽与连接件配合

材料、处理及附件数量

实际光路覆盖与使用条件

待确认

尺寸单位、板厚、孔槽尺寸和公差

铝合金牌号、连接条材料和涂层

螺钉数量、扭矩、载荷和包装明细

激光适用范围、损伤阈值及防护认证
