DXW 系列带外螺纹铜衬套

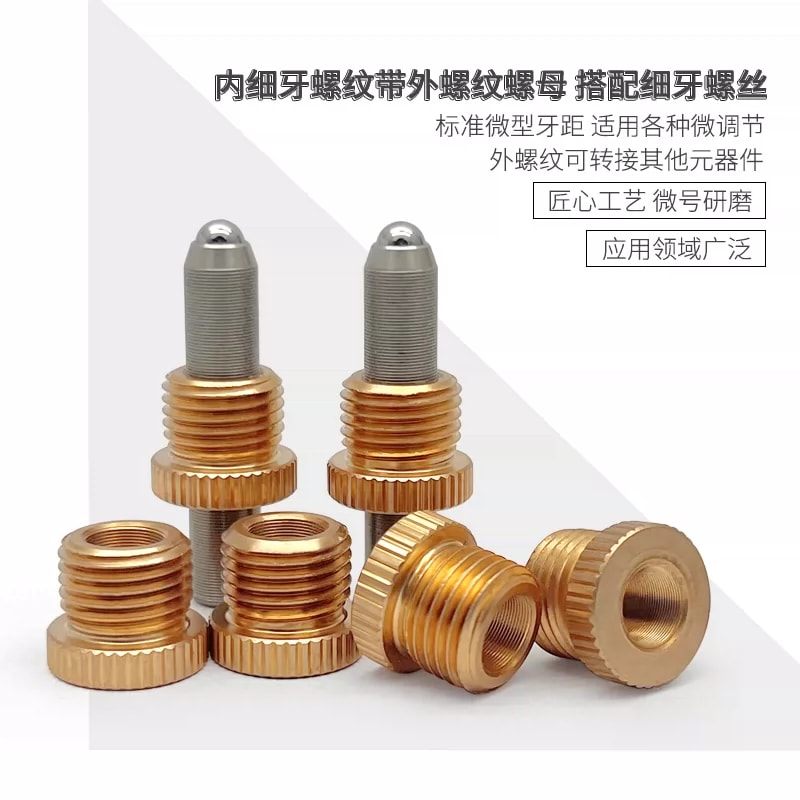

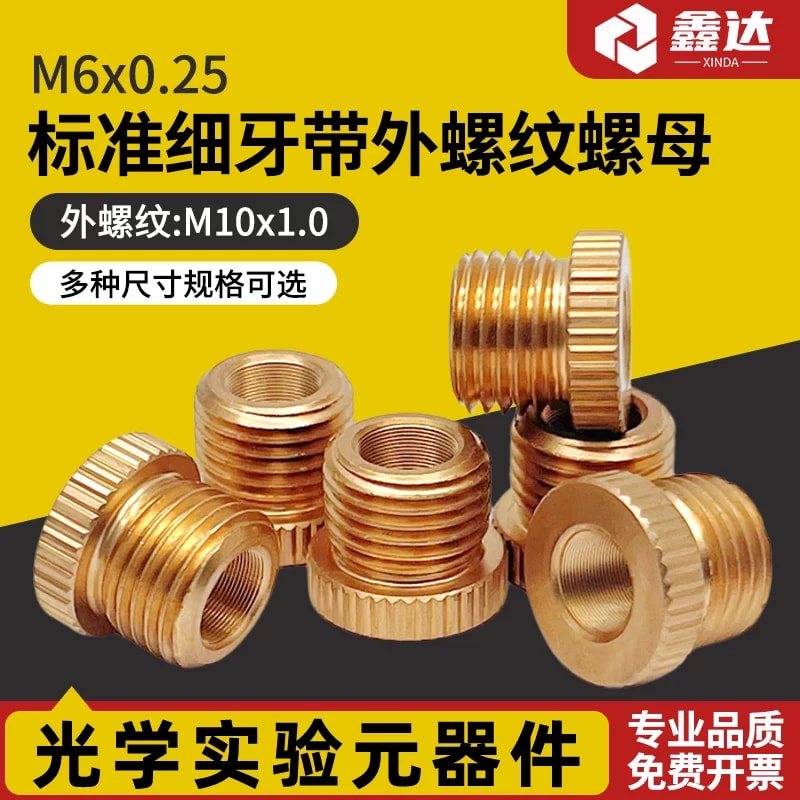

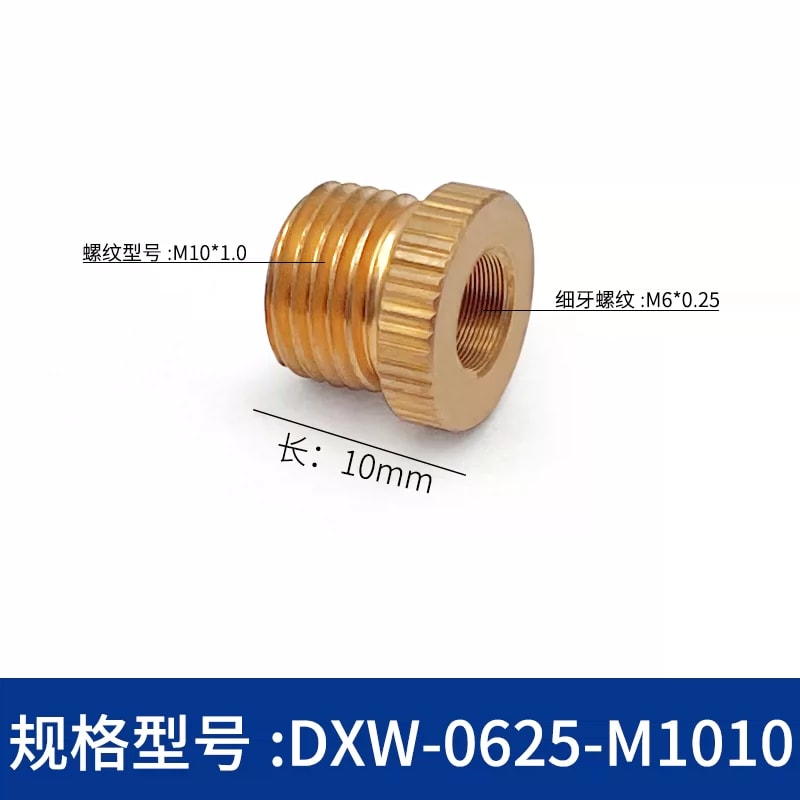

DXW-0625-M1010 是带滚花法兰的铜色外螺纹衬套。原始图纸明确标注 M6 × 0.25 内螺纹、M10 × 1.0 外螺纹、12 mm 法兰外径、7 mm 轴向段长 L1 和 10 mm 总长 L2。本系列当前只有这一完整型号选项，封面展示多个零件不代表供货为多件套。

螺纹与配套

内螺纹 A 为 M6 × 0.25，外螺纹 B 为 M10 × 1.0，必须分别匹配调节螺丝与安装孔；不能套用其他 DXW 型号的外螺距。

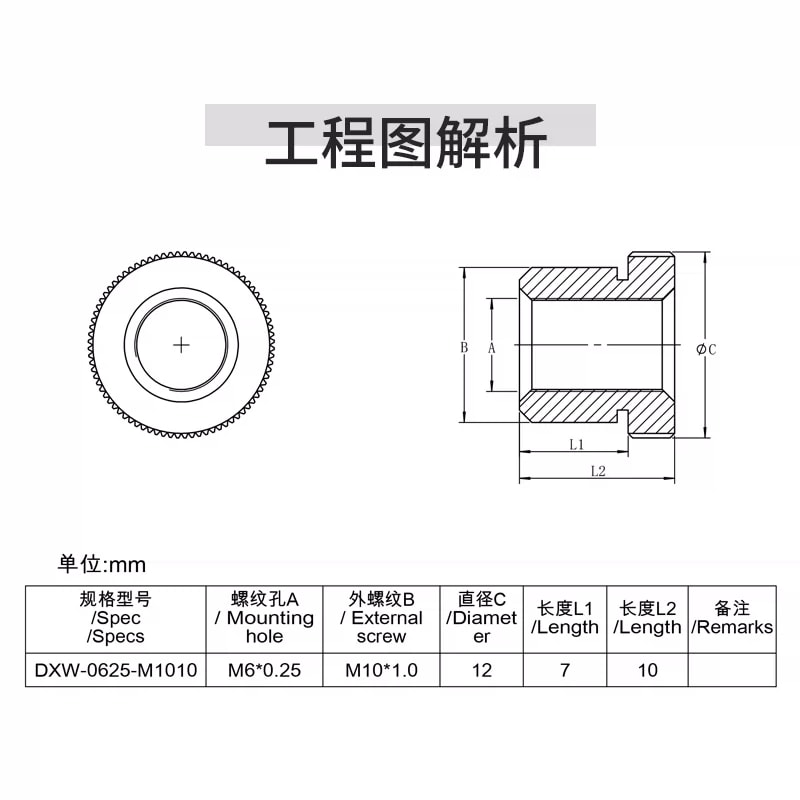

原图尺寸与安装

按原图记录 C=12 mm、L1=7 mm、L2=10 mm。L1 是图示轴向段长，不代表已验证的有效啮合长度。法兰为滚花外周，原图未提供滚花规格、安装扭矩或尺寸公差。

材料与运行条件

来源写明铜制，照片显示铜色金属；具体合金、表面处理和材料证明仍需按订单确认。螺距不等于机构分辨率或定位精度。允许载荷、回差、润滑与寿命取决于配套螺丝和安装结构，原始资料未提供这些性能的验证结果。

供货与询价资料

提供完整型号、数量、配套螺丝及安装孔图，并说明负载方向、使用环境和检验要求。多个零件出现在系列图中不代表混合套装；配套螺丝、镜架或安装服务不默认包含。定制长度或接口须另行确认。

选型核对

完整型号及数量

内螺纹与外部安装螺纹

图纸尺寸及安装孔配合

锁紧或安装方法

材料、环境与检验要求

待确认

材料牌号及表面处理

螺纹和尺寸公差

允许载荷、回差与寿命

安装或锁紧扭矩
