DXW 系列光学调节外螺纹铜套

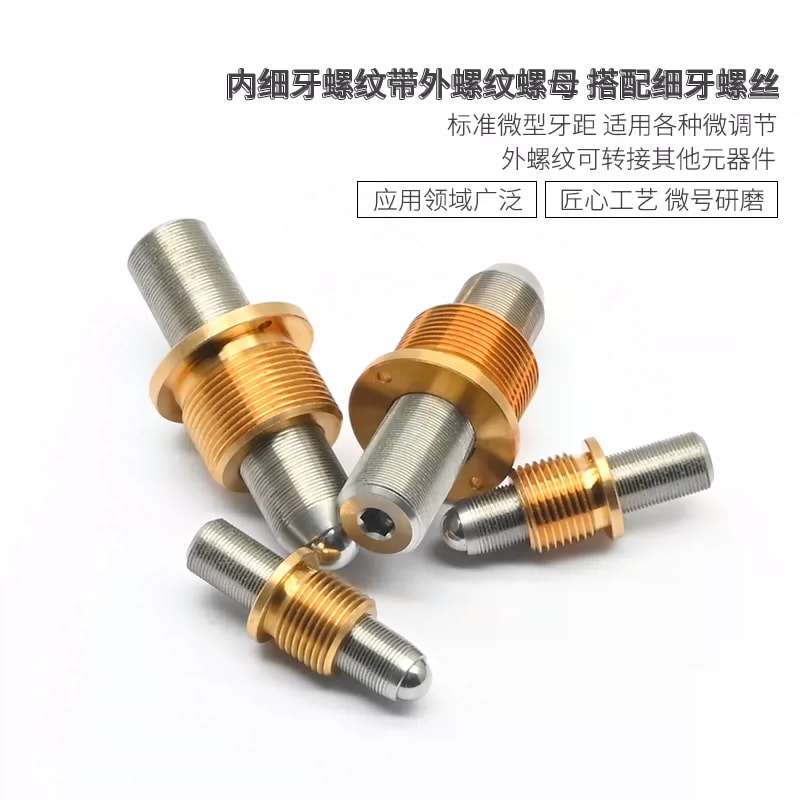

DXW 衬套用于将细牙调节螺丝安装到带螺纹的支撑结构中。原始图纸列出十个完整型号，内外螺纹、法兰直径、孔径及两段轴向长度均按型号区分。系列标题中的 M4/M6 不能作为全部 SKU 的共同规格；选型应同时核对内部调节螺纹和外部安装螺纹。

螺纹与配套

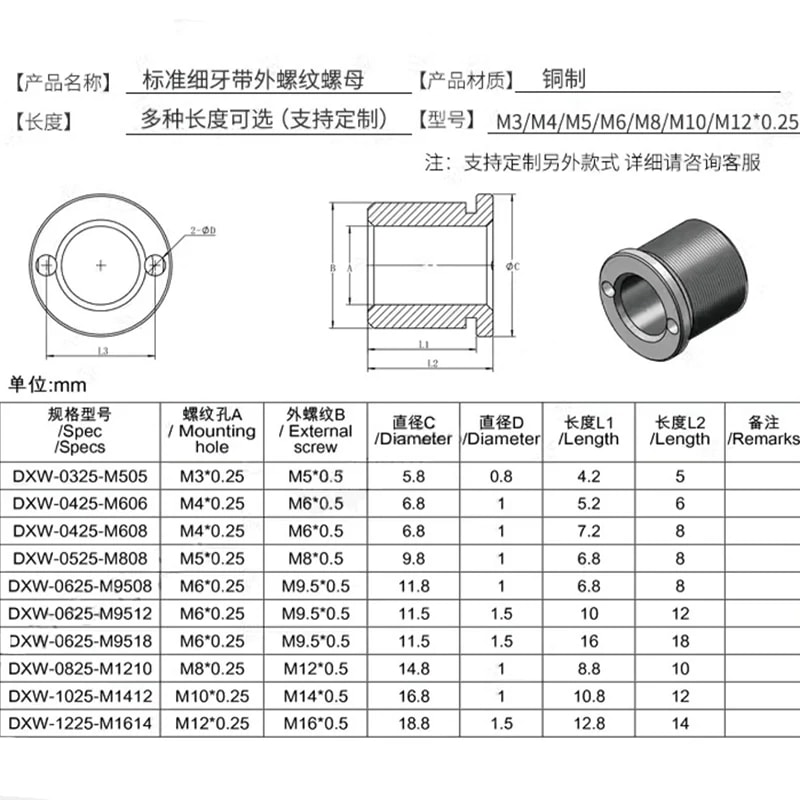

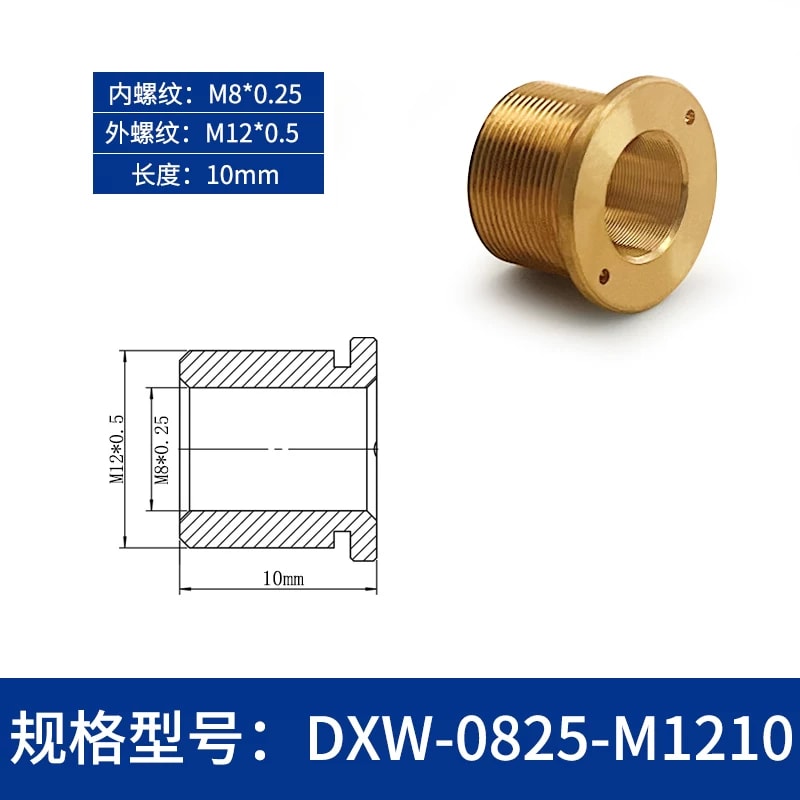

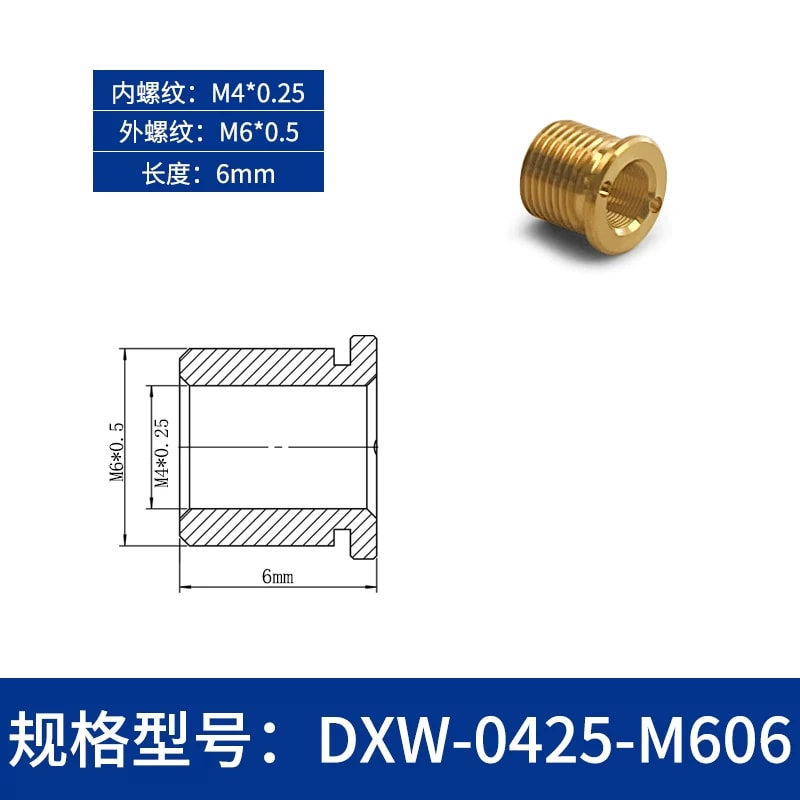

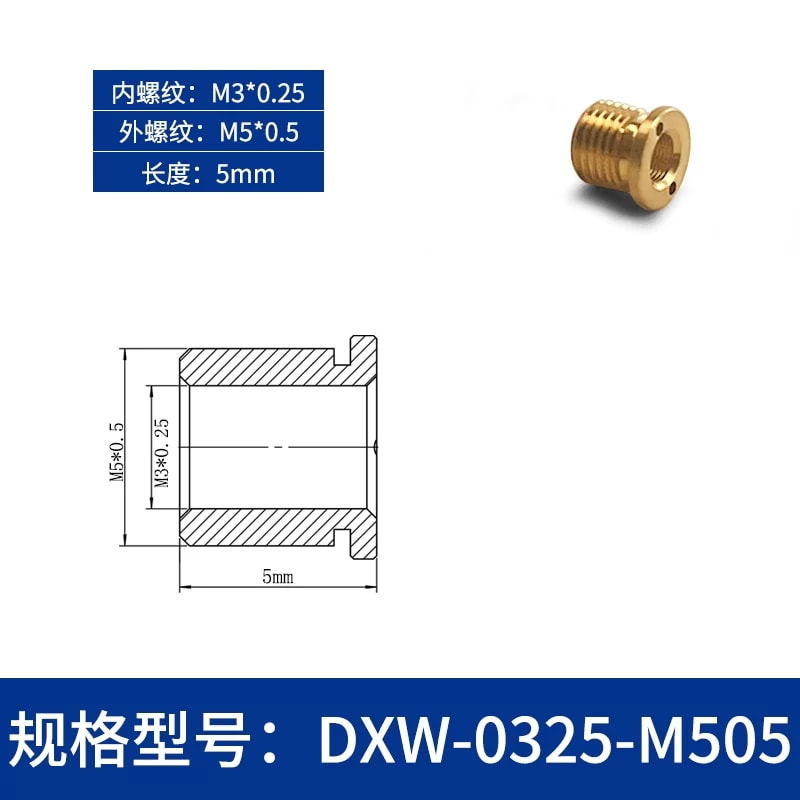

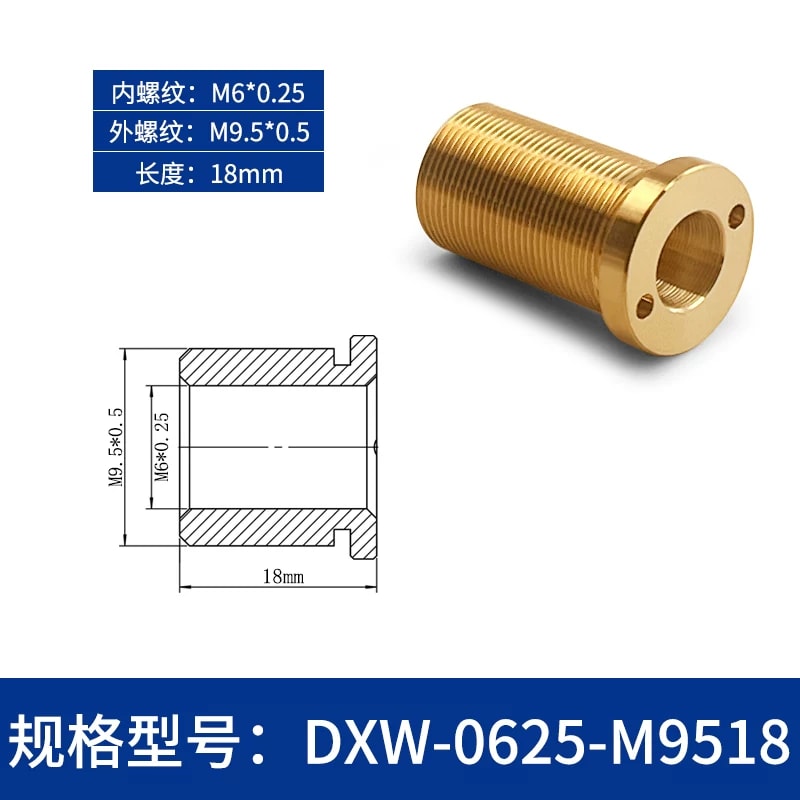

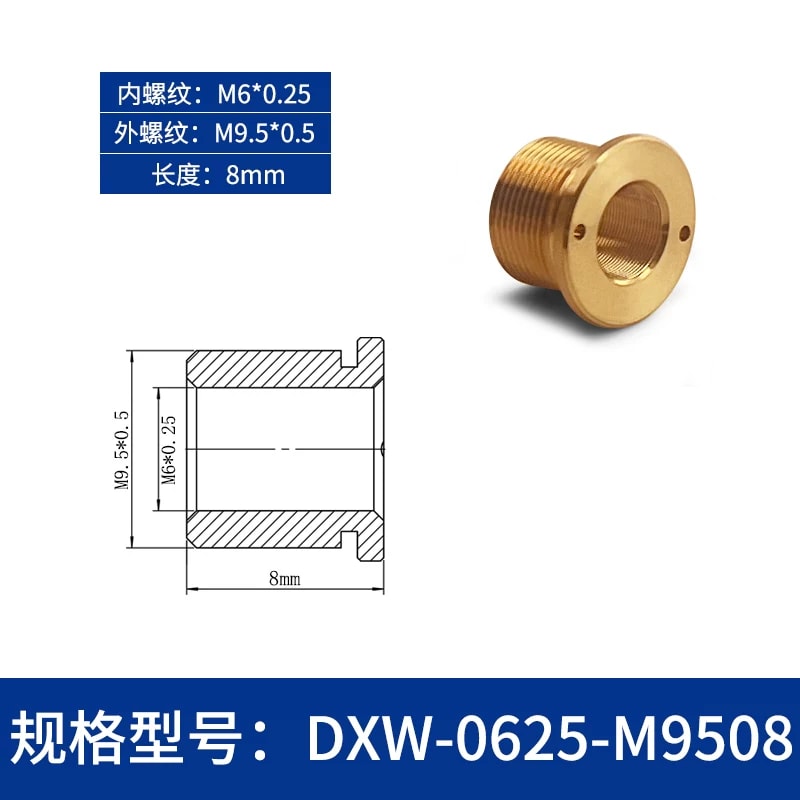

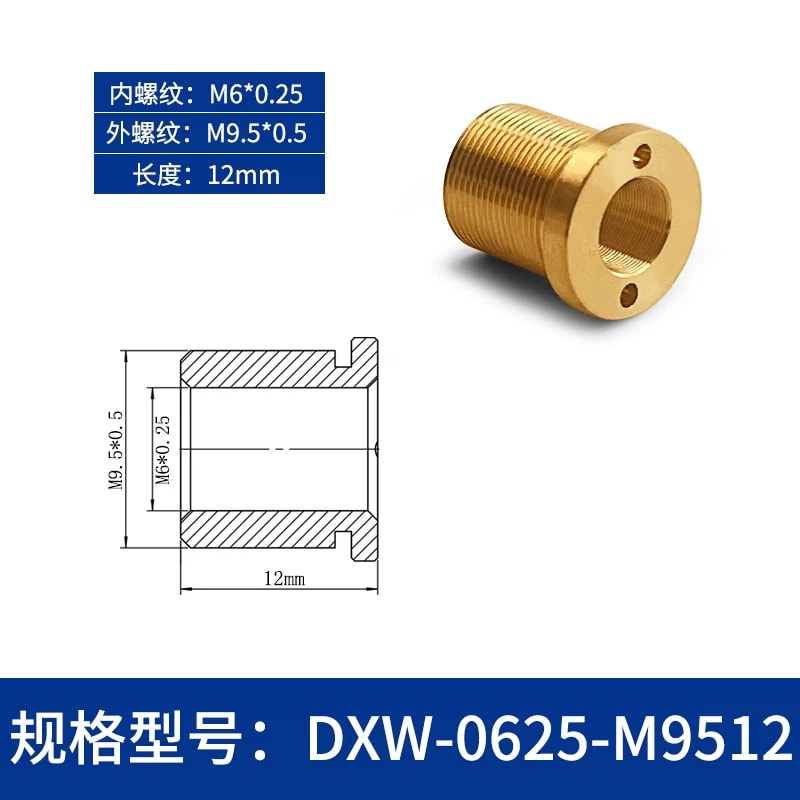

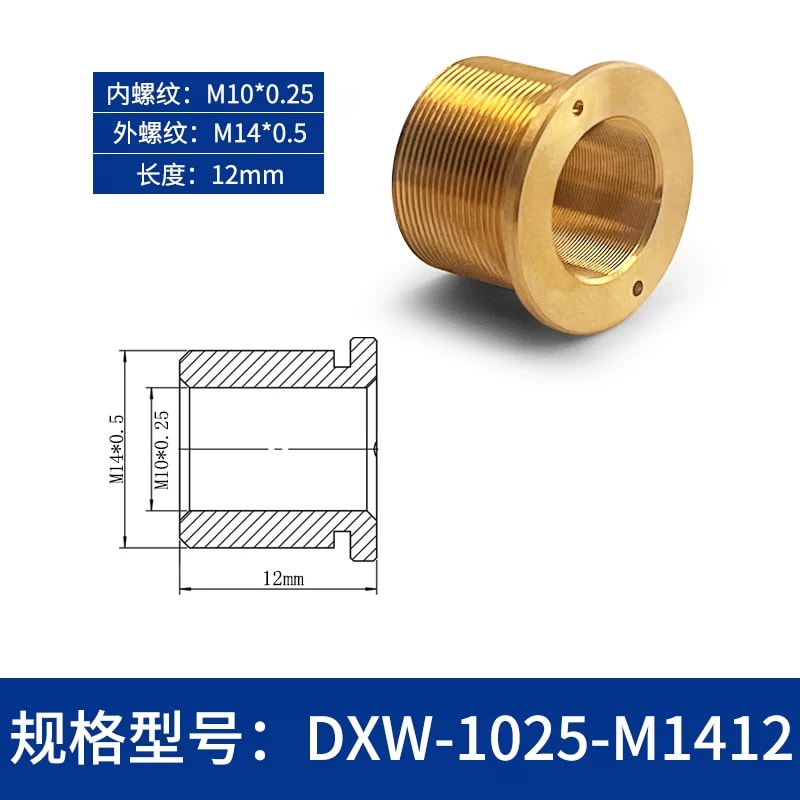

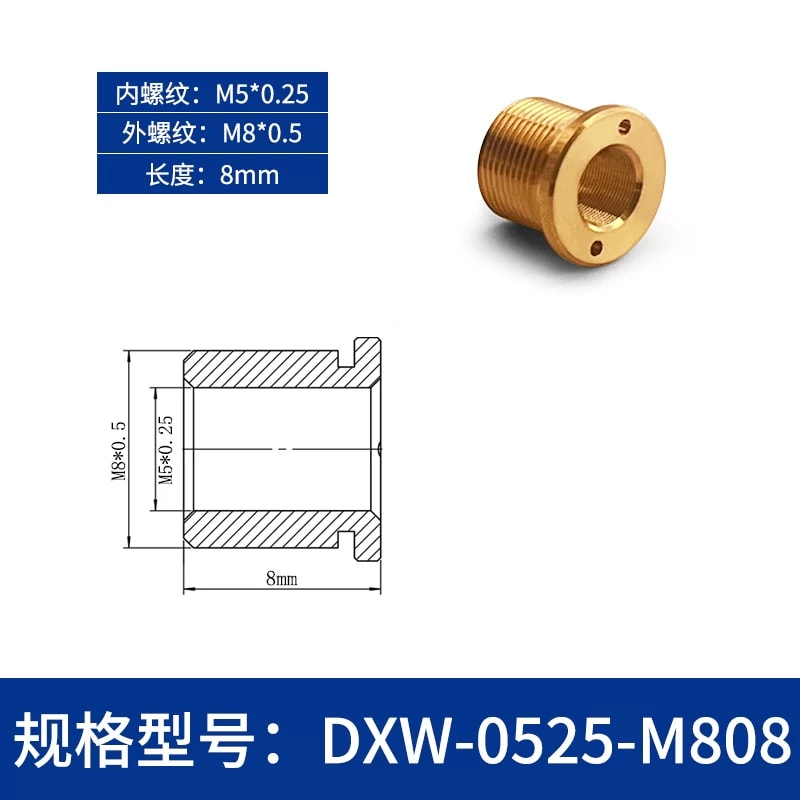

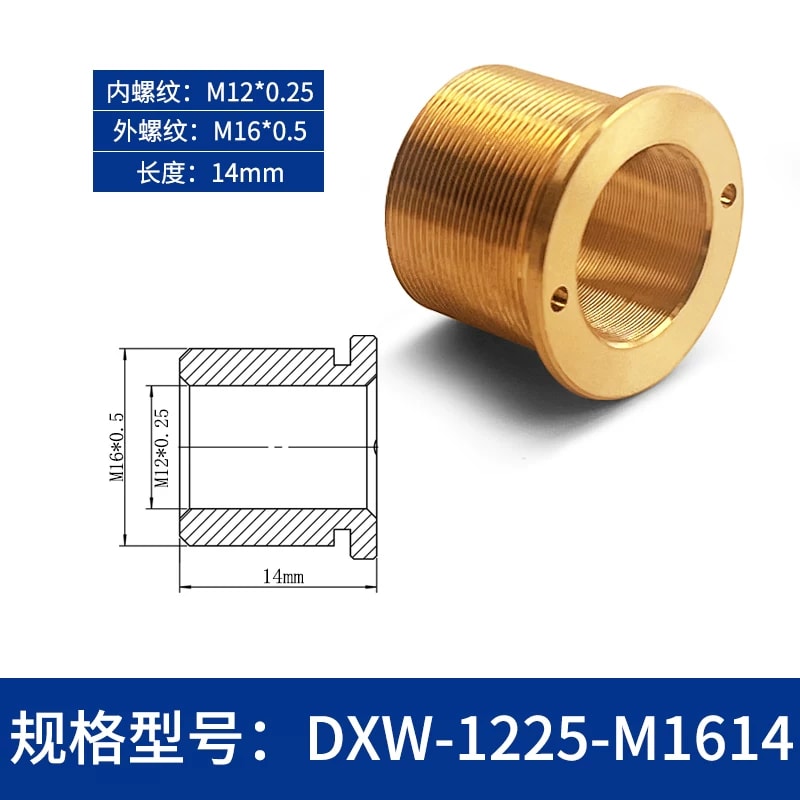

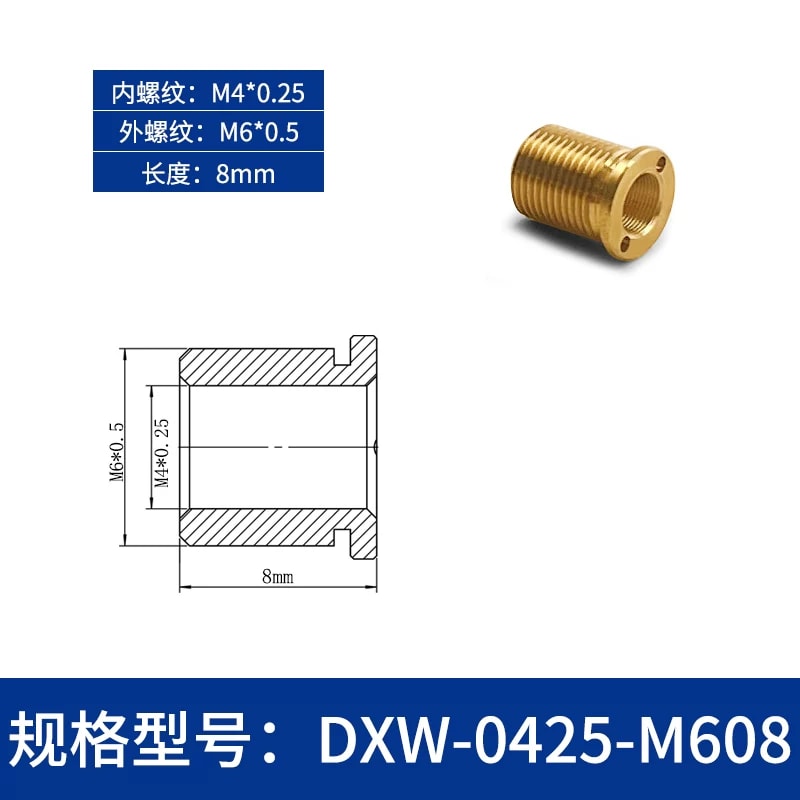

图纸中的 A 为内螺纹，B 为外螺纹。内螺纹范围从 M3 × 0.25 至 M12 × 0.25，外螺纹随型号变化。两者公称直径和螺距分别记录，不能从相同直径推断匹配性。

原图尺寸与安装

C、D、L1 和 L2 按原图符号记录在各 SKU 参数表中。图示 D 为法兰上的小孔直径，L1 为轴向段长，L2 为总长；不将 L1 转换成有效螺纹深度。配合公差、孔间距与安装扭矩仍需确认。

材料与运行条件

来源写明铜制，照片显示铜色金属；具体合金、表面处理和材料证明仍需按订单确认。螺距不等于机构分辨率或定位精度。允许载荷、回差、润滑与寿命取决于配套螺丝和安装结构，原始资料未提供这些性能的验证结果。

供货与询价资料

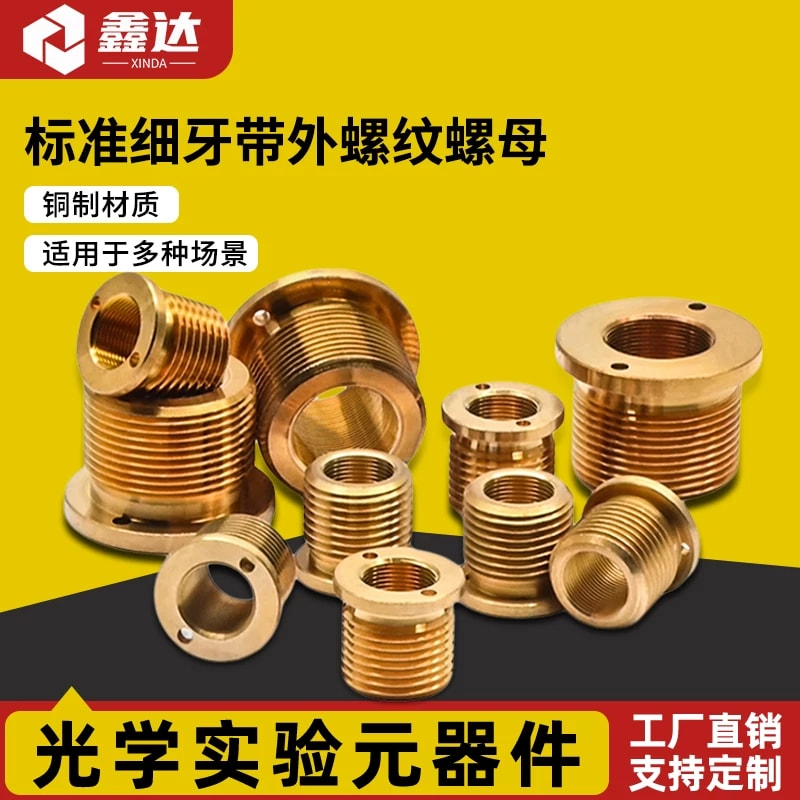

提供完整型号、数量、配套螺丝及安装孔图，并说明负载方向、使用环境和检验要求。多个零件出现在系列图中不代表混合套装；配套螺丝、镜架或安装服务不默认包含。定制长度或接口须另行确认。

选型核对

完整型号及数量

内螺纹与外部安装螺纹

图纸尺寸及安装孔配合

锁紧或安装方法

材料、环境与检验要求

待确认

材料牌号及表面处理

螺纹和尺寸公差

允许载荷、回差与寿命

安装或锁紧扭矩
