GR 系列 PTFE 光学元件缓冲垫圈

GR系列是来源标称特氟龙的白色光学元件垫圈，17个线上型号均有带单位的专属尺寸图。说明按每个型号分别保留垫圈外径、内径和厚度，同时区别商品选项中的镜片外径标签。GR-SM2为2 mm厚，其余型号1.5 mm厚，不能将系列统一为单一厚度。SM型号并不说明垫圈有螺纹，公制型号内径也不从型号或通用公式计算。装配选择还需核对通光范围、镜片边缘倒角、轴向空间、接触面和预紧载荷。来源耐磨、自润滑文案没有量化试验数据，说明保留材料信息而不补写等级。英文配图用于识别白色开孔垫圈系列，不代表套装数量或工程尺寸。

开孔垫圈与接触界面

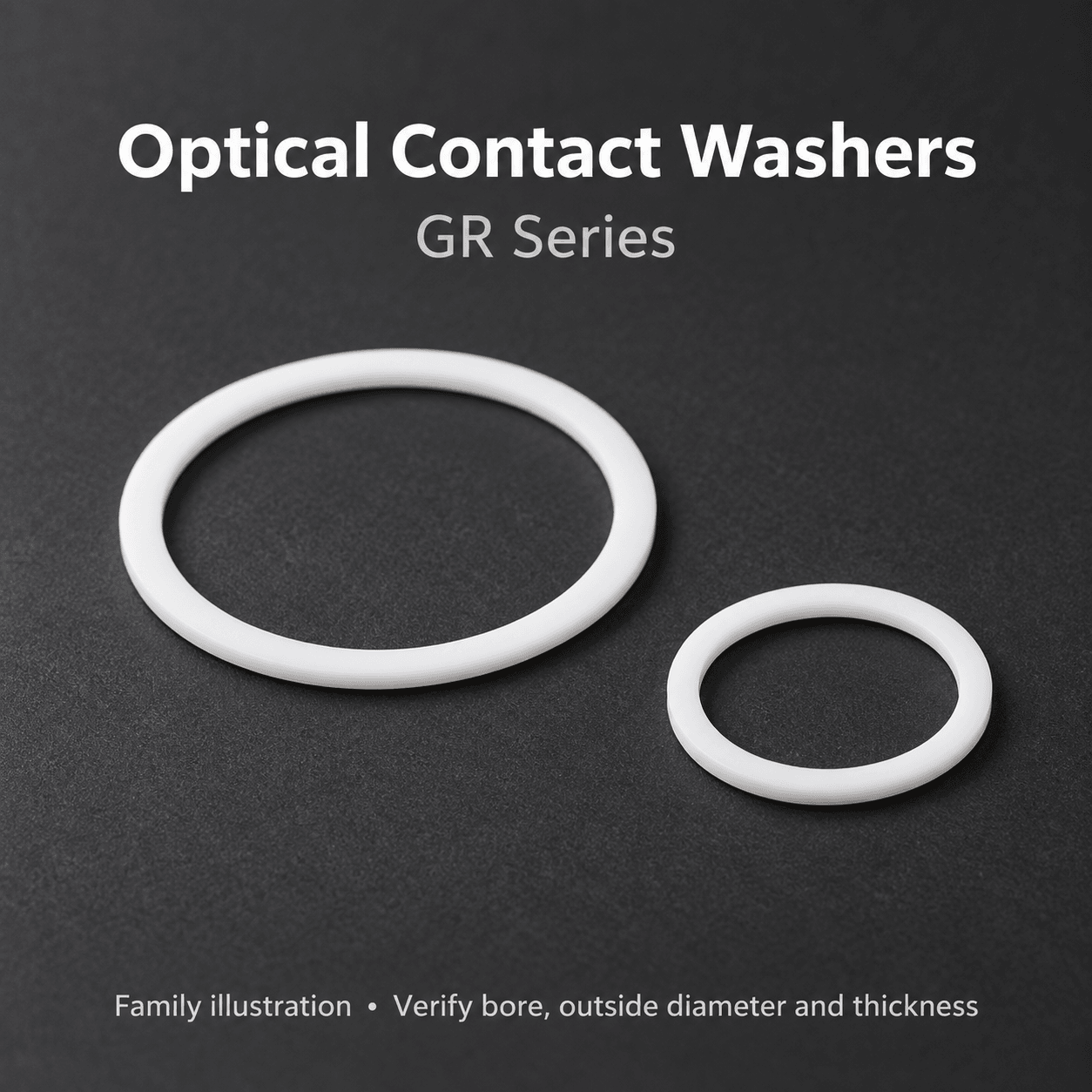

来源将GR列为特氟龙光学元件垫圈。图片显示白色完整开孔环，无槽口或螺纹，不描述为压圈、透镜或实心窗口。其作为非金属接触配件的实际装配位置需由元件边缘和安装件结构确认，照片中的多个型号不表示套装或镜片随附。

外径、内径和厚度

17张专属图均标外径、内径及厚度，单位明确mm。GR-SM05为12.7/10.4/1.5，SM1为25.4/23.1/1.5，SM1.5为38.1/35.8/1.5，SM2为50.8/47.7/2 mm（依次外径/内径/厚度）。公制型号参数逐项记录，内径取自图片，不用通用差值推算。

型号范围及装配匹配

公制型号涵盖D4、5、6、7、8、9、10、14、15、18、20、25、30，完整型号按来源保留。SM2厚度2 mm是本系列例外，其他型号1.5 mm。商品选项中的镜片外径与图片中的垫圈外径分别标注，不能忽略内孔、有效通光区域、元件倒角、轴向空间及安装面配合。SM文字不表明垫圈具备螺纹。

材料宣传与待确认信息

主图明确特氟龙，并宣传耐磨、自润滑，但没有树脂牌号、填料、摩擦系数、寿命试验或温度等级。说明不将宣传转成定量保证，也不承诺气密密封、真空等级或电气认证。公差、允许预紧载荷、压缩和长期变形、供货件数、附件及实际交期需供应商确认。

选型核对

核对完整GR型号与专属尺寸图

外径、内径、厚度和通光范围分别匹配

核对元件边缘、轴向空间与预紧要求

确认材料牌号、公差、件数、附件和交期

待确认

树脂牌号、填料、公差和允许预紧力

压缩量、长期变形、摩擦/寿命试验条件

温度、真空、密封或电气等级

供货数量、附件、库存和实际交期
