GZF-H200/H300 磁吸式激光对准与挡光板

GZF-H200/H300 为带磁性底座的黑色挡光板，一面带激光刻印公制网格用于光束粗略对准，另一面为空白挡光面。提供 200 和 300 mm 两种板高，宽度均为 75 mm。工程图另标板厚 2 mm、底座侧向尺寸 32 mm 和竖向尺寸 17 mm。

型号与尺寸

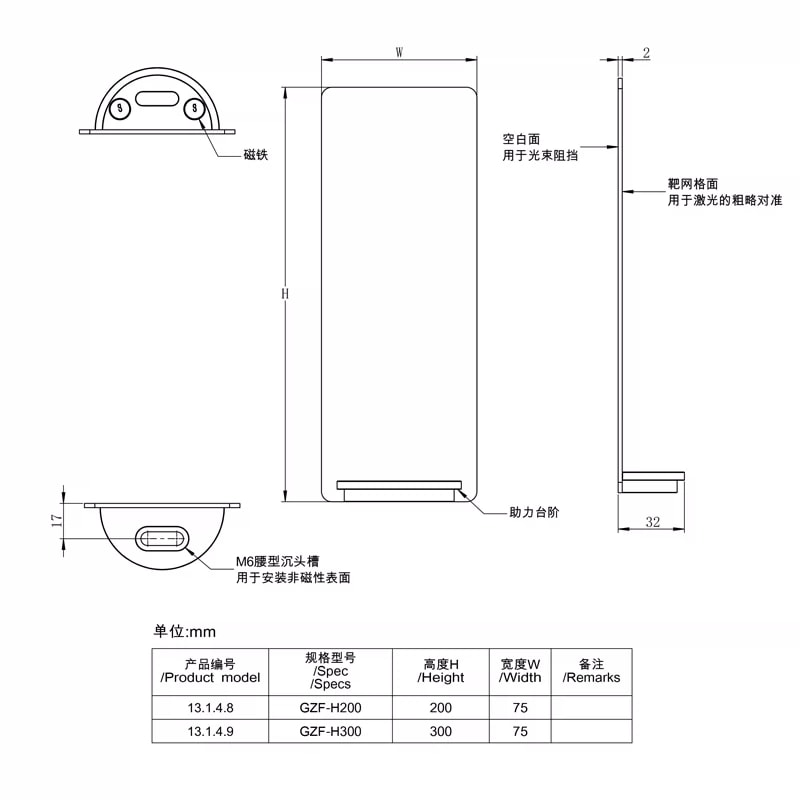

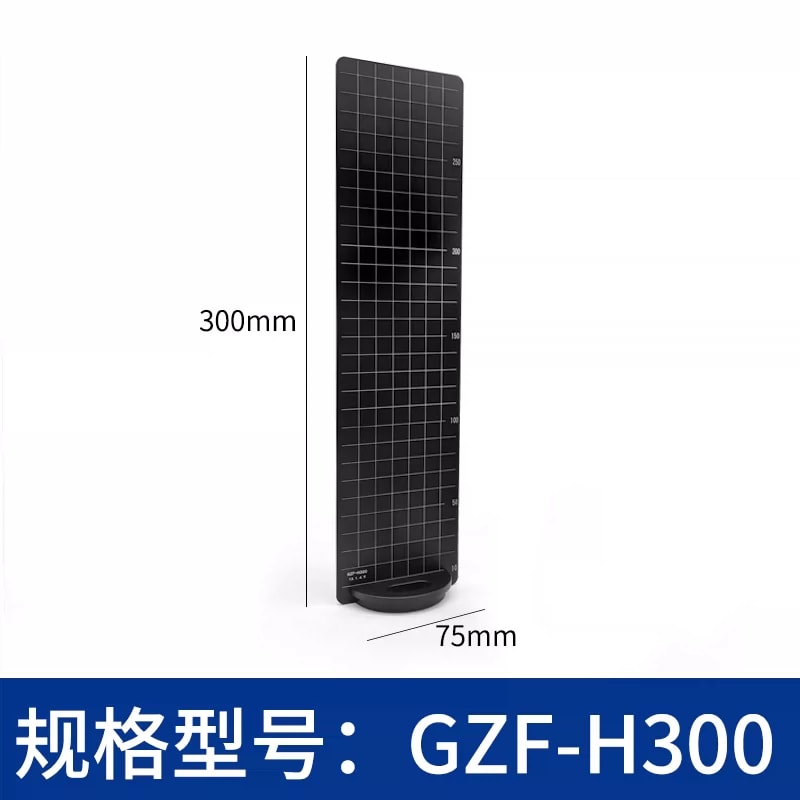

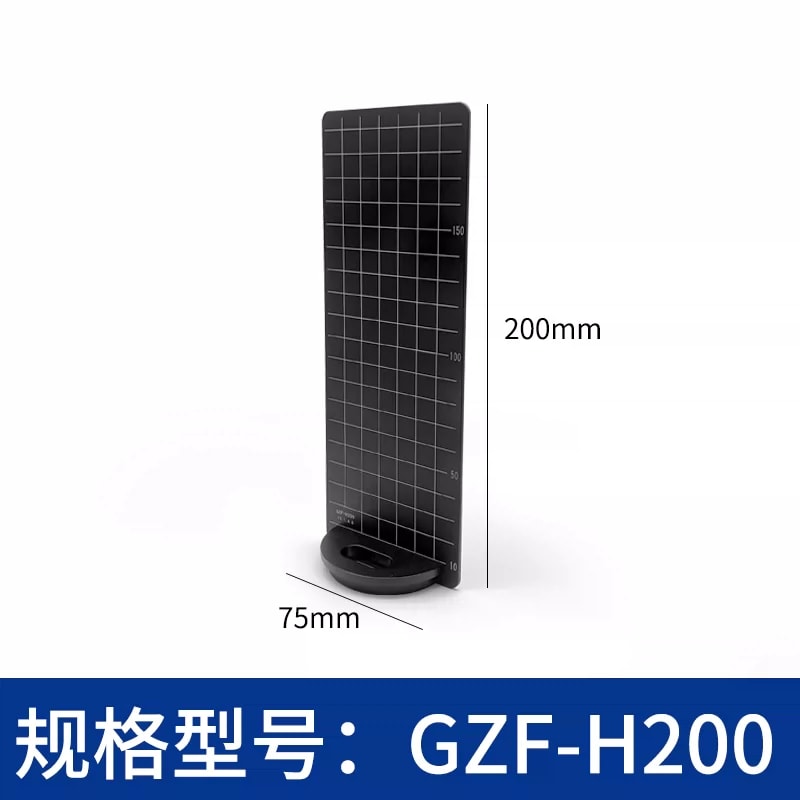

GZF-H200 的工程表与型号图确认高度 H 200 mm、宽度 W 75 mm；GZF-H300 为 H 300 mm、W 75 mm。H 是板的尺寸标注，不能额外把底座高度叠加到该值。工程图共用板厚 2 mm；底座侧视标注 32 mm，俯视对应竖向标注 17 mm，不将这些尺寸称为光轴高度。

网格与空白面

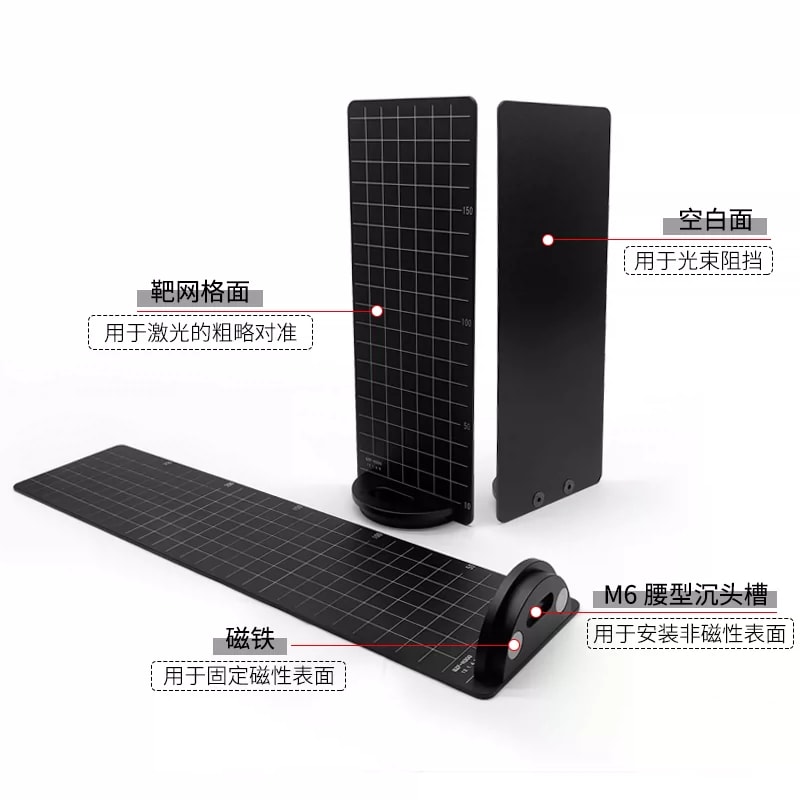

网格面用于激光的粗略对准，来源称公制刻度和激光刻印网格；空白面用于光束阻挡。来源没有单独标注网格间距、测量精度、反射率或吸收率，因此网格不作为精密标尺规格，空白面不作为已验证的吸收型光阱。

磁吸与螺钉安装

底座带磁铁，可固定在适合磁吸的表面；M6 腰型沉头槽用于在非磁性表面以螺钉安装。槽是螺钉安装结构，不表示 M6 内螺纹。底部有助力台阶；来源未说明随附螺钉数量、磁吸力或安装扭矩，所需紧固件与台面配合需确认。

适用条件与供货

选择板高时检查实际光束位置和覆盖范围，再确认底座安装方式。来源使用防护挡板的名称，但未给激光波长范围、功率限值、损伤阈值、光密度或防护认证，不能据此保证特定激光条件下的防护能力。材料牌号、涂层、供货附件及定制交期应单独确认。

选型核对

200/300 mm 板高及 75 mm 宽度

光束位置与覆盖范围

磁吸表面或 M6 槽安装

实际激光条件的适用性

随附紧固件与定制尺寸

待确认

网格间距、测量精度和尺寸公差

磁吸力、载荷与安装扭矩

材料、涂层、反射率和吸收率

波长、功率限值、损伤阈值及防护认证

随附螺钉与其他附件
