L16J-M 系列 Φ4 mm 公制不锈钢笼式接杆

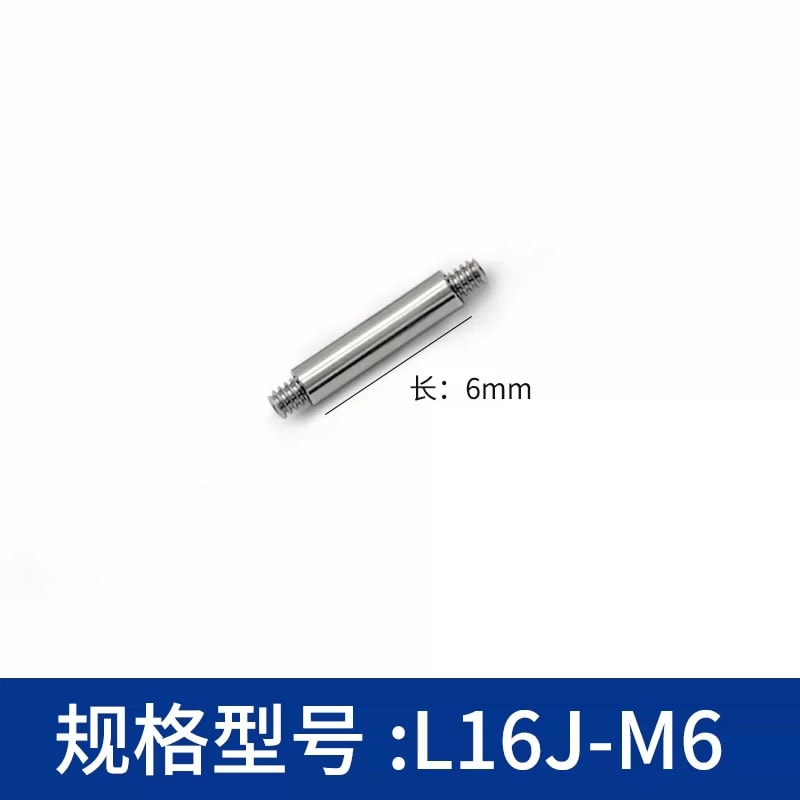

L16J-M 是用于 16 mm 笼式系统的 4 mm 直径不锈钢公制装配杆，两端带 M3 螺纹孔。16 张独立型号图片与工程表一致，覆盖 6–200 mm 杆体长度及部分型号的四根装。型号 L16J-M6 中的 M6 是完整型号的一部分，本型号连接螺纹仍为 M3；6 mm 长度也不能换成英制系列的 6.4 mm。

长度及包装

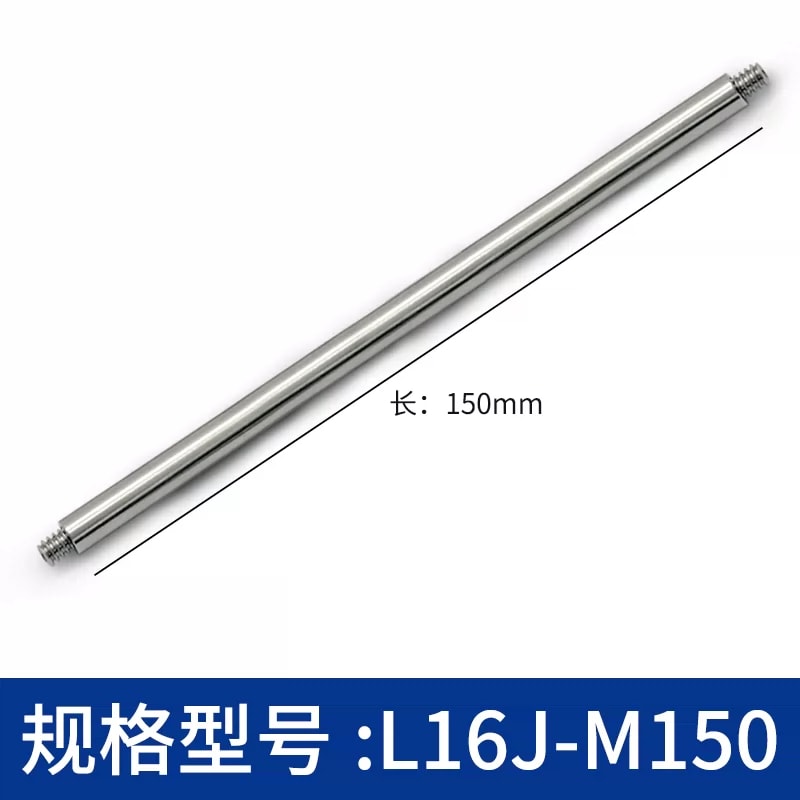

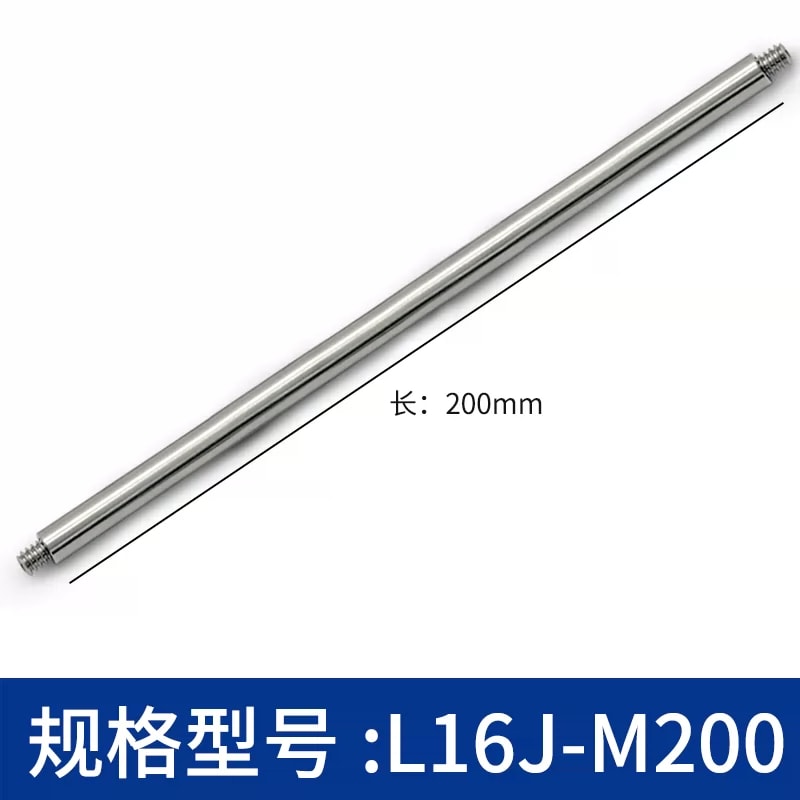

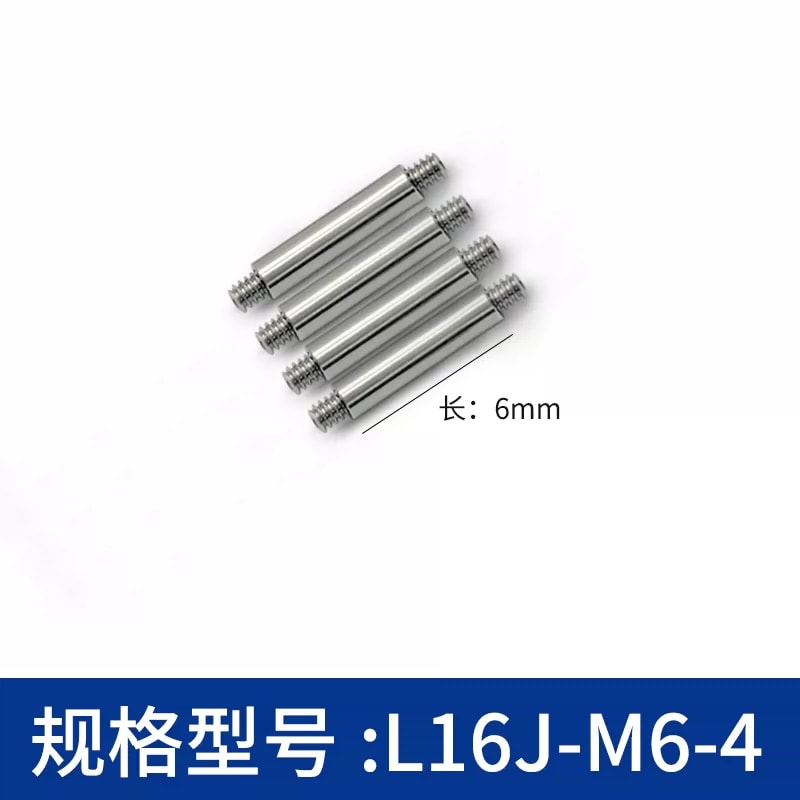

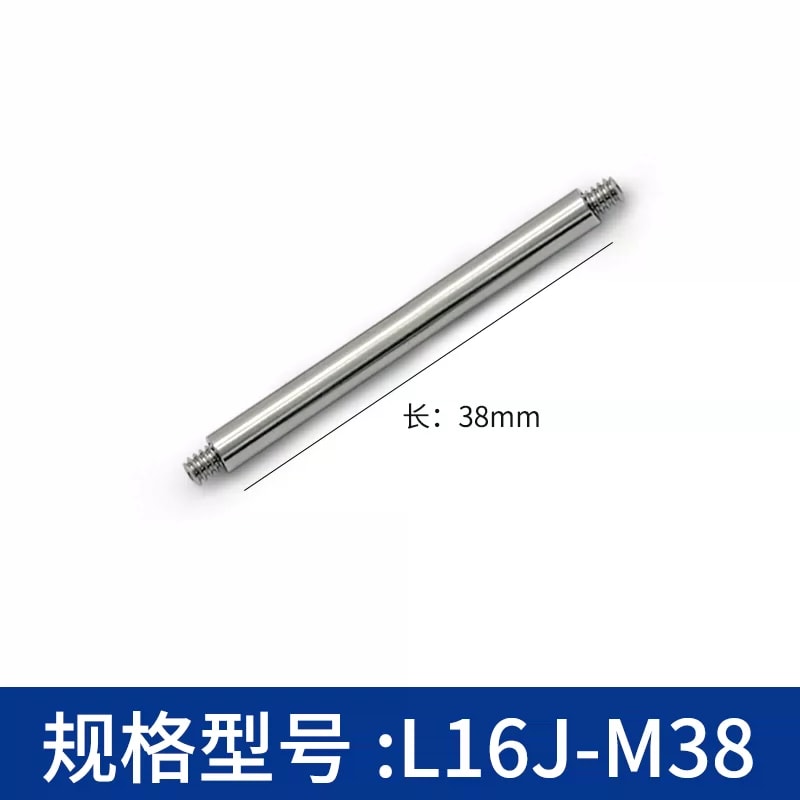

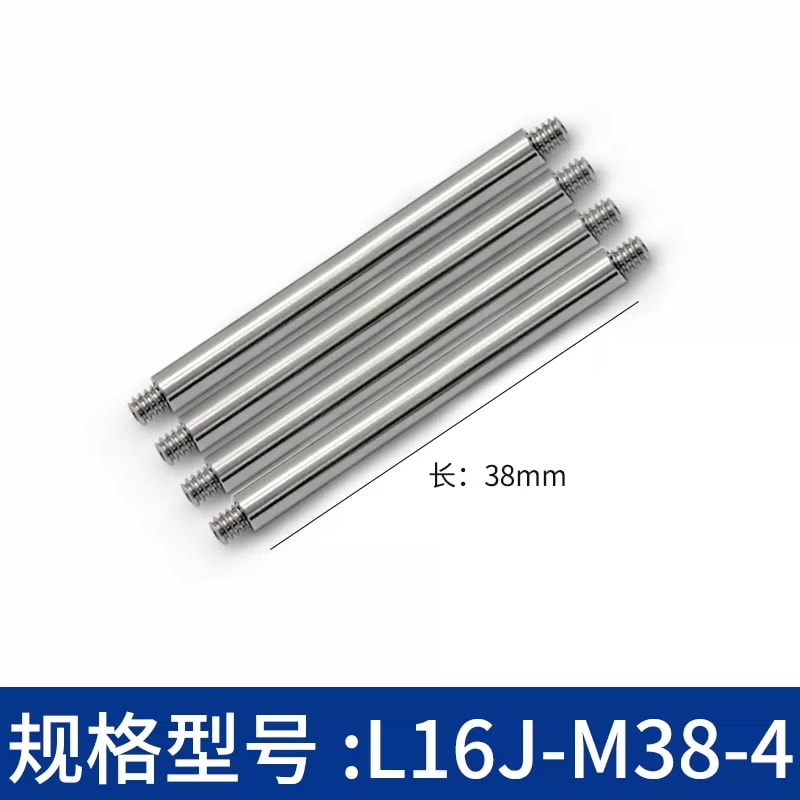

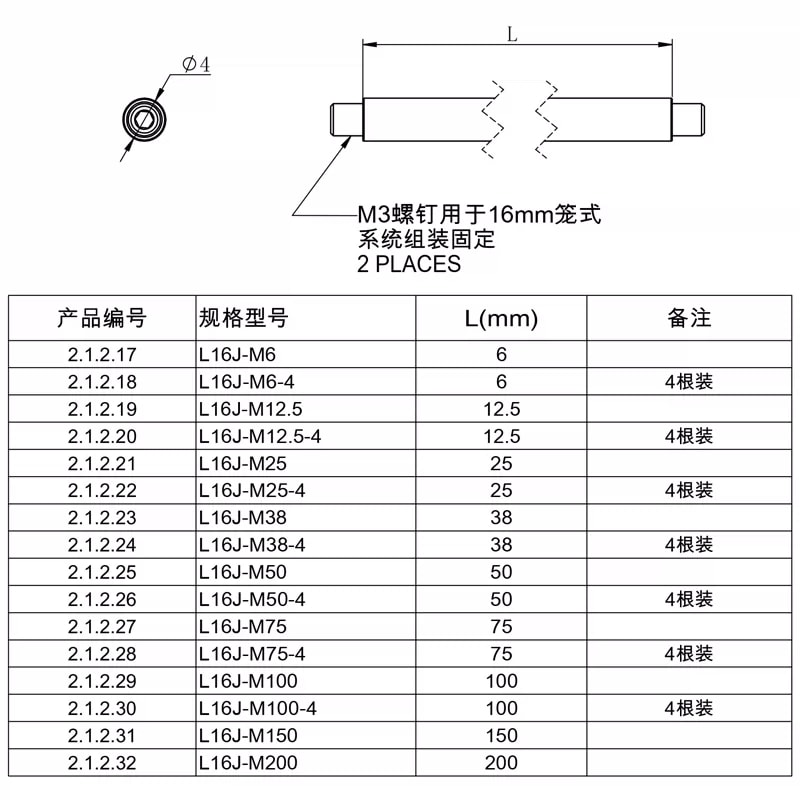

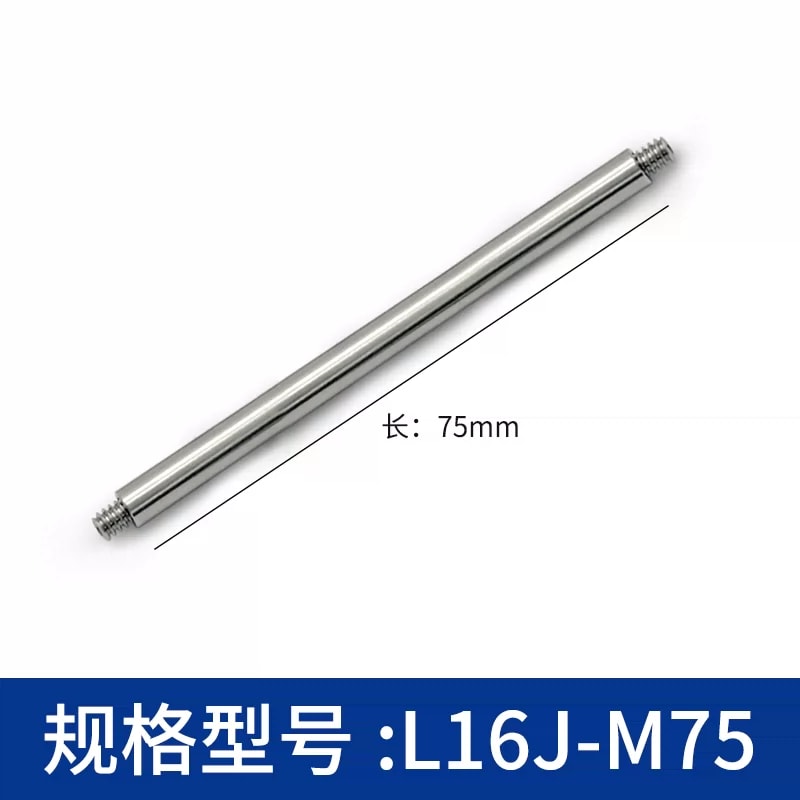

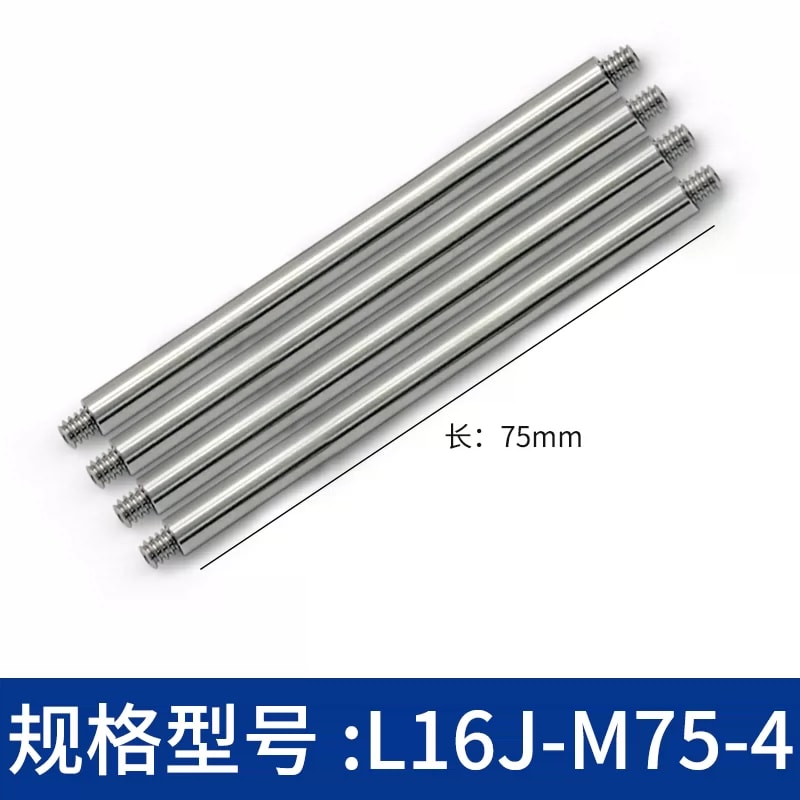

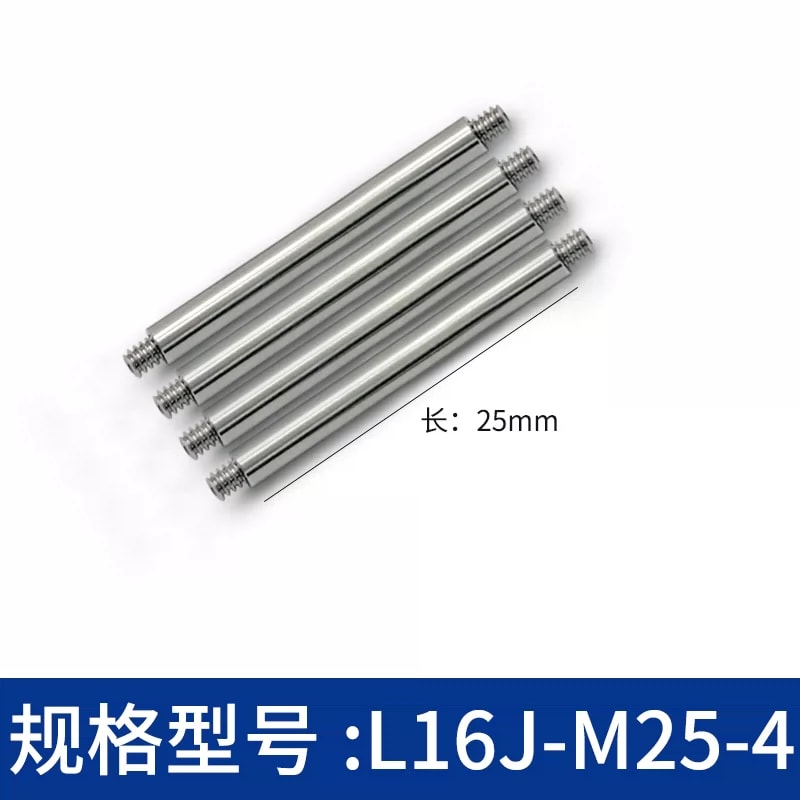

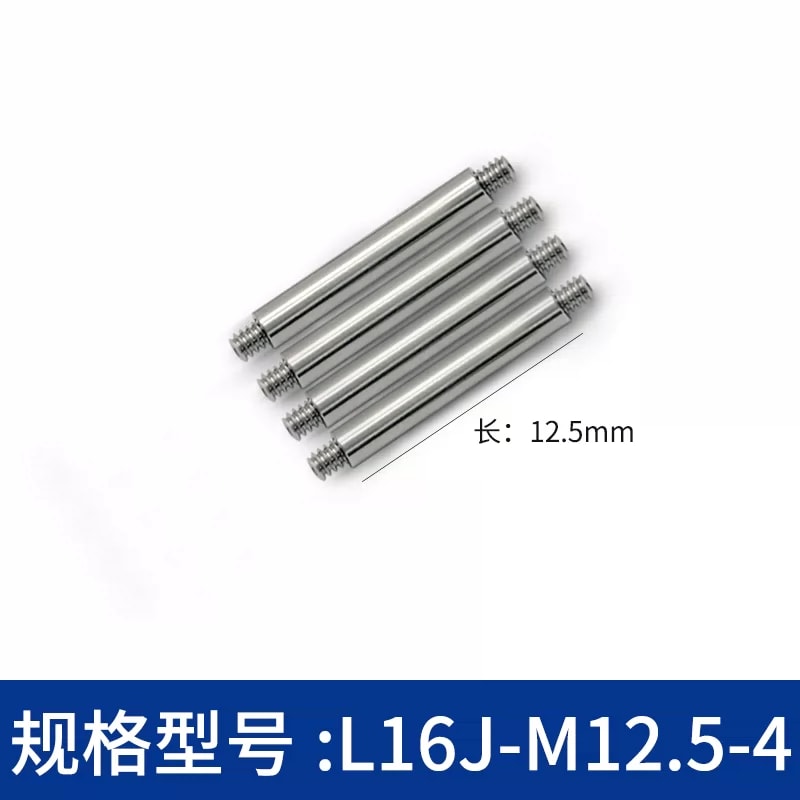

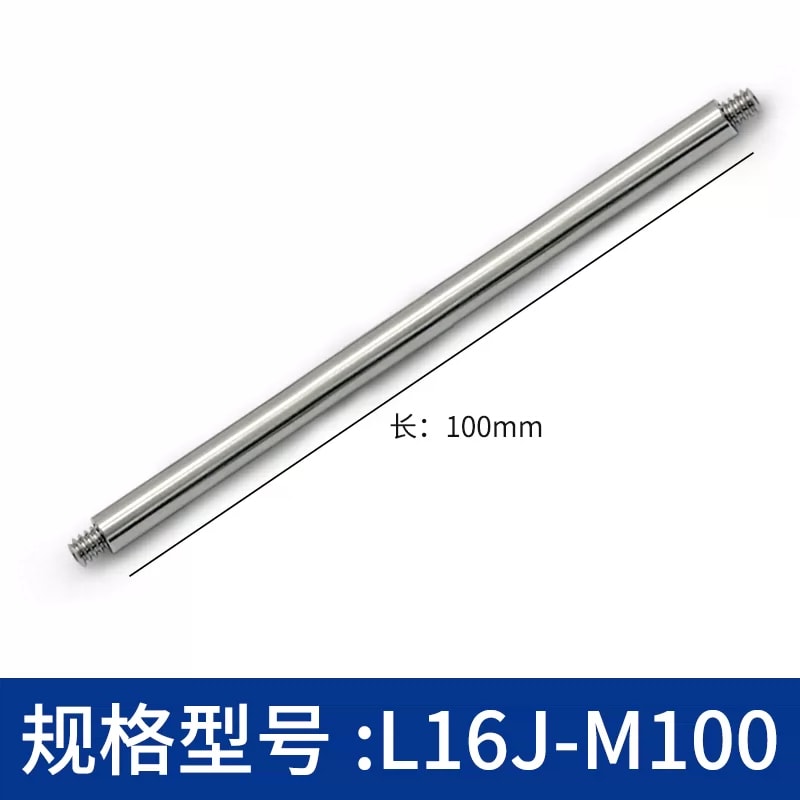

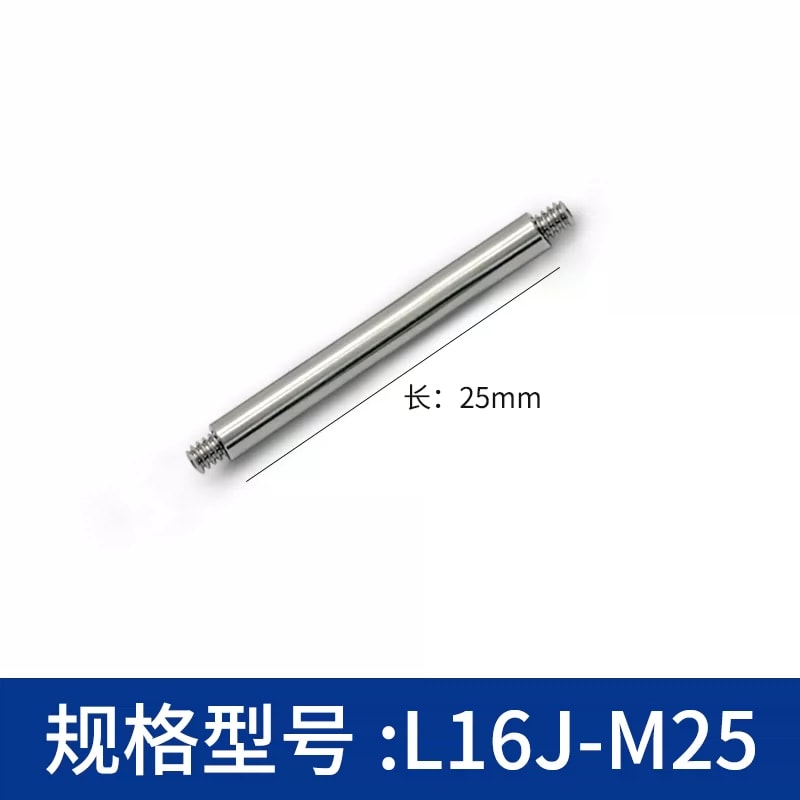

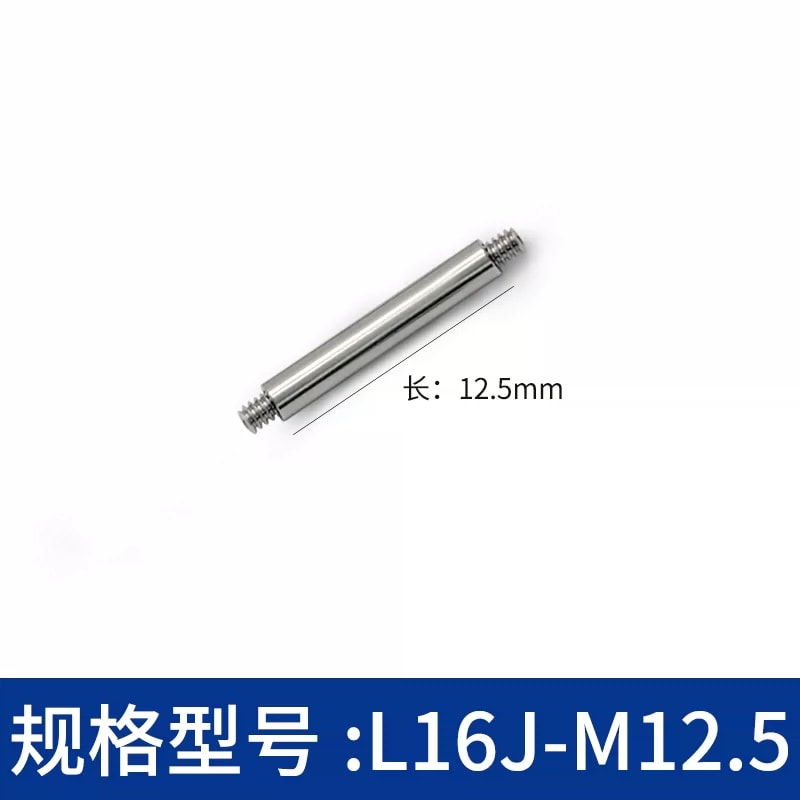

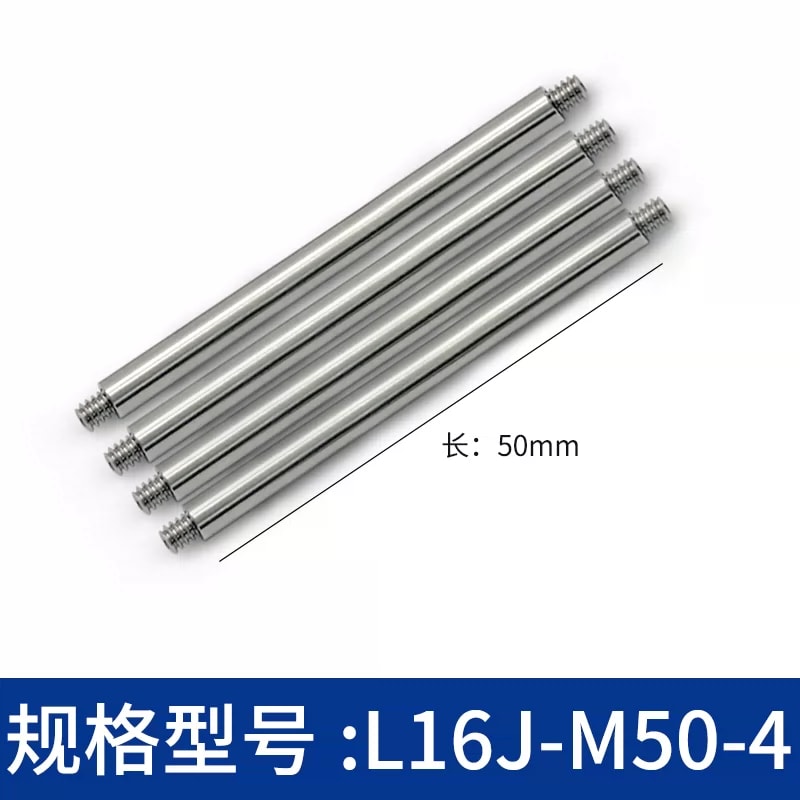

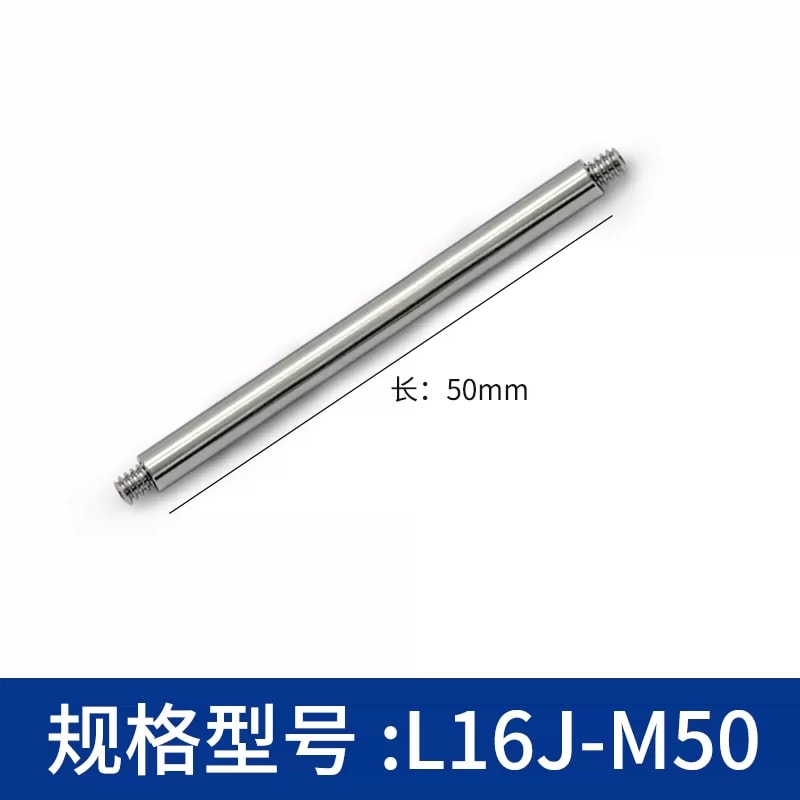

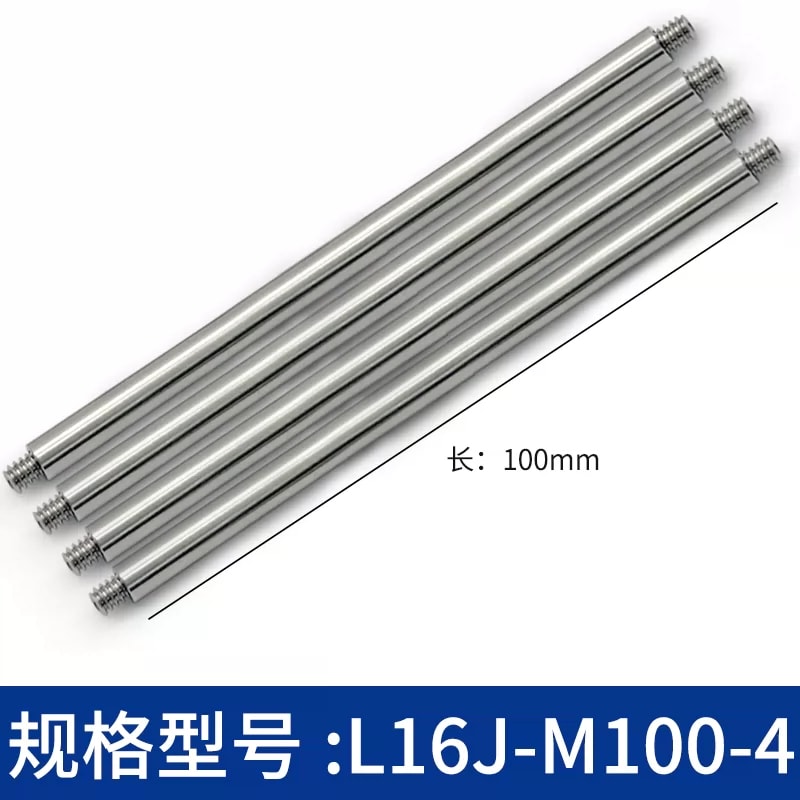

工程图 L 从圆柱杆体两端测量，不含突出螺丝。6、12.5、25、38、50、75、100 mm 各有单根与四根装，150、200 mm 本来源仅列单根。每个长度和包数由独立型号图及表格确认，公制长度不按英寸尺寸转换。

端部螺纹

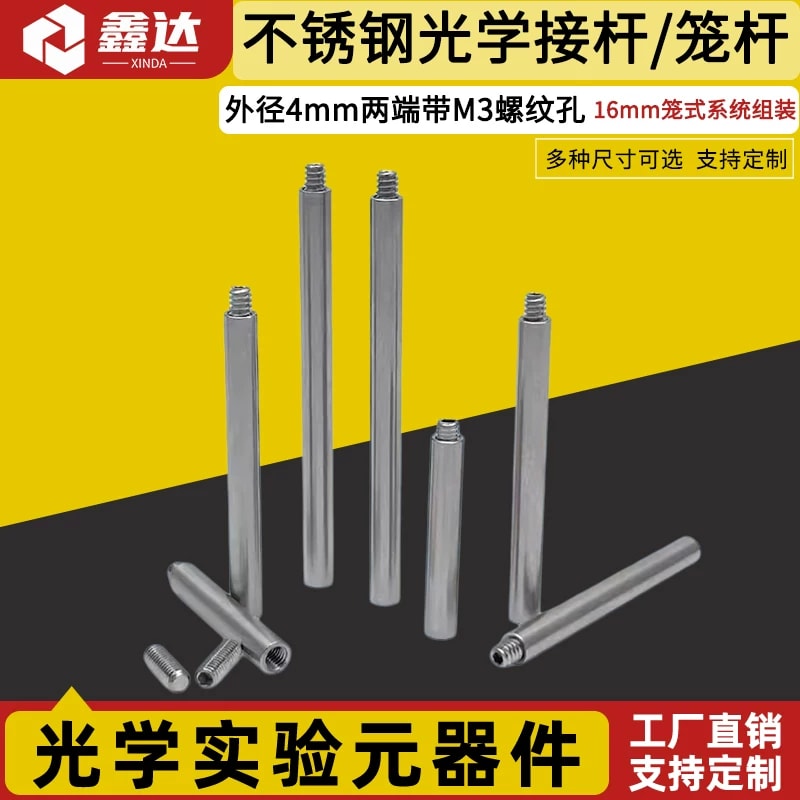

主图明确两端带 M3 螺纹孔，工程图在两处标注 M3 螺钉用于 16 mm 笼式系统固定。照片显示可拆卸端部螺丝以及散放螺丝，没有文字确认每根或每包随附数量。螺丝长度、孔深、螺距和紧固扭矩未给出，不能套用 4-40 或 M6 螺丝。

系统配合

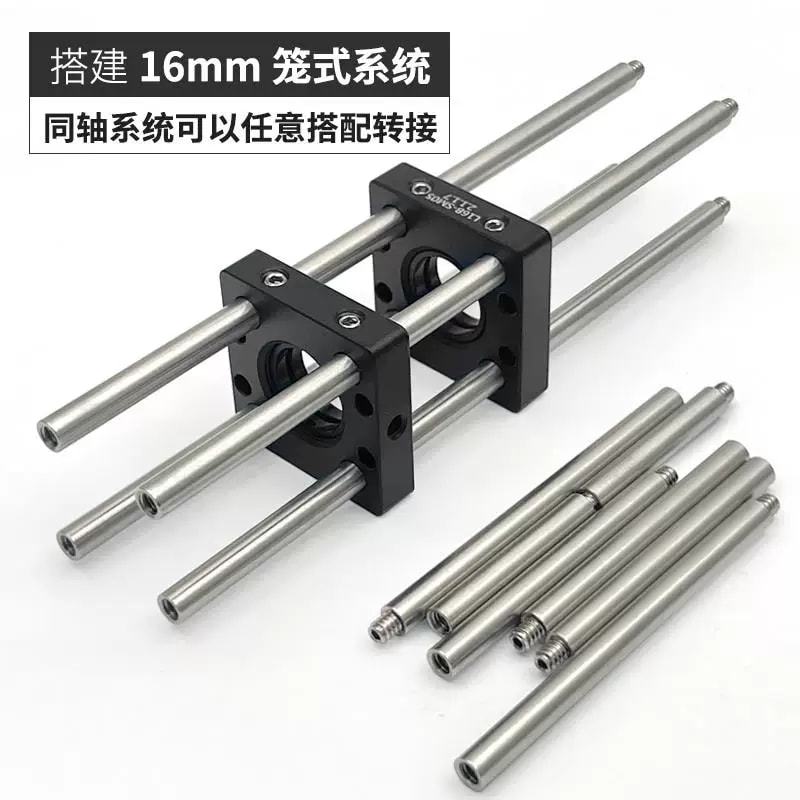

应用图展示杆体连接两块笼板，支持兼容的 16 mm 笼式系统组装；笼板和光学件不默认随附。选型确认 4 mm 配合孔、杆体 L、M3 螺纹及笼板接口。整机长度与光轴位置取决于具体安装件，跨品牌兼容性需核实。

材料与定制

来源标明不锈钢，未提供材料牌号、直径公差、直线度、粗糙度、载荷或环境范围，不能沿用其他系列的 303 牌号。主图支持定制，但尺寸、价格、交期与附件供货条件需另行确认。下单区分根数、包数和配套螺丝，示意图片不用于尺寸测量。

选型核对

完整型号及杆体长度 L

每包根数与包数

4 mm 配合孔与 16 mm 笼式规格

M3 端部螺纹及螺丝供货

笼板接口和定制条件

待确认

不锈钢牌号、公差和表面指标

螺丝长度、孔深及扭矩

每根或每包随附螺丝数量

跨品牌兼容性、载荷和定制交期
