L30T-XY5 系列 30 mm 笼式五维光学镜架

该系列用于30 mm笼式系统中的光学元件位置调整，来源明确XY平移与俯仰调节，并给XY调节范围±1 mm。两个SKU的光学接口不同：L30T-XY5T采用1英寸顶丝安装孔，L30T-XY5TS采用SM1螺纹孔与卡环固定方式。选型需同时检查元件边缘和厚度、安装深度、笼杆孔位、M4接杆接口以及旋钮空间。五维名称没有逐轴定义，不补写未给出的运动范围或精度。英文配图显示系列结构，不能替代型号接口与工程尺寸确认。

两种光学接口

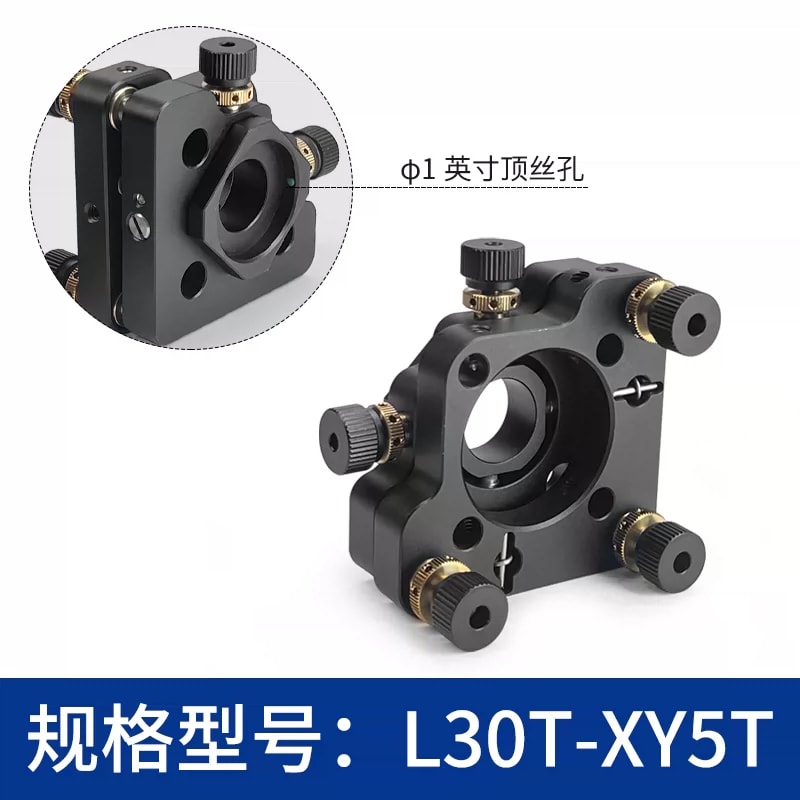

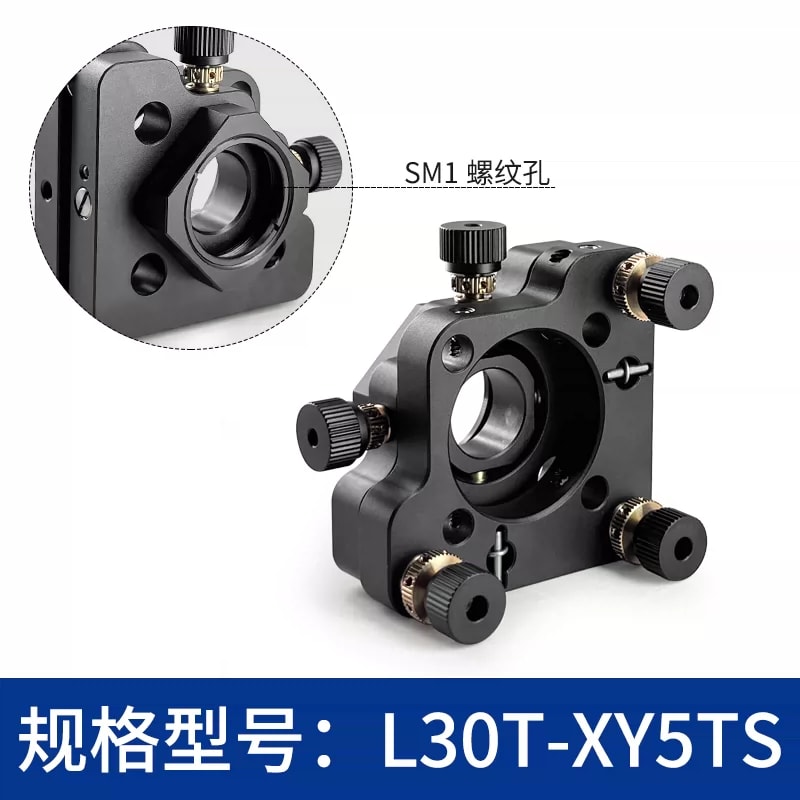

L30T-XY5T专属图明确φ1英寸顶丝孔，通用图对应元件安装深度4 mm、M3紧定螺钉固定。L30T-XY5TS专属图明确SM1螺纹孔，通用图对应卡环固定、深度5.5 mm。完整SM1螺纹参数未给，不从其他系列补写。安装深度不能直接当成镜片厚度上限，需检查边缘、接触位置和卡圈空间。

平移与俯仰调节

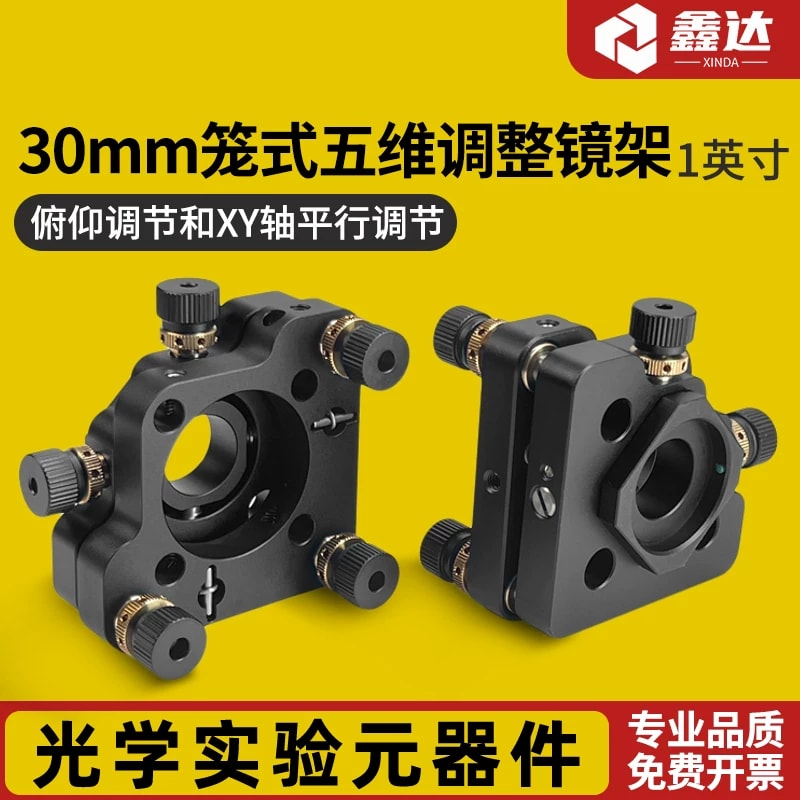

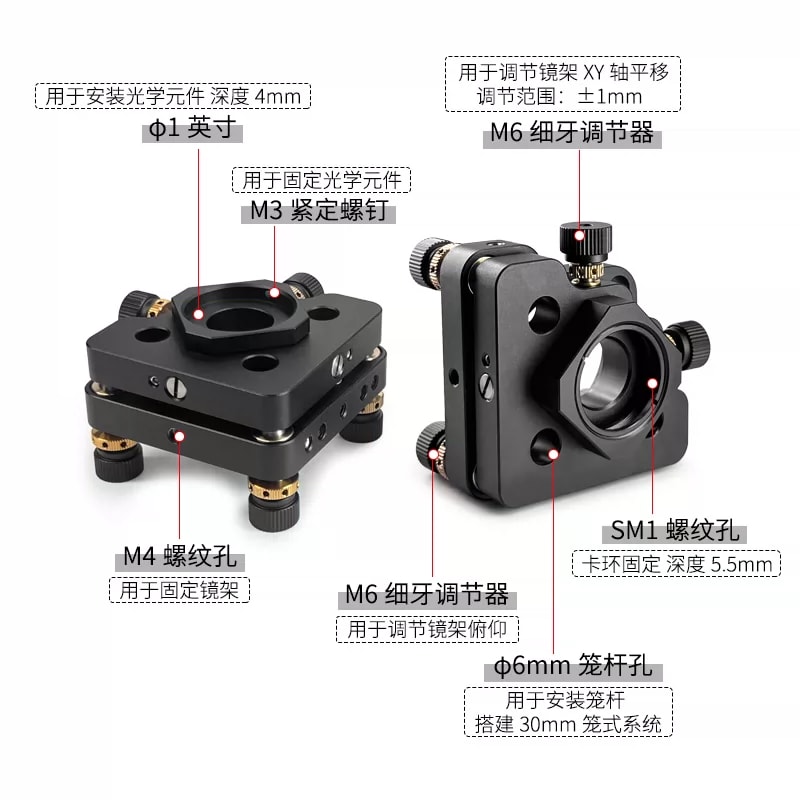

主图称五维调节，并明确俯仰及XY平移。通用功能图将M6细牙调节器分别标为XY平移和俯仰调节，并给XY调节范围±1 mm。五维宣传没有逐轴定义，不能据此补写Z向行程或某个角度自由度。细牙螺距、角度范围、分辨率、回差和重复定位精度未给。

笼式及接杆安装

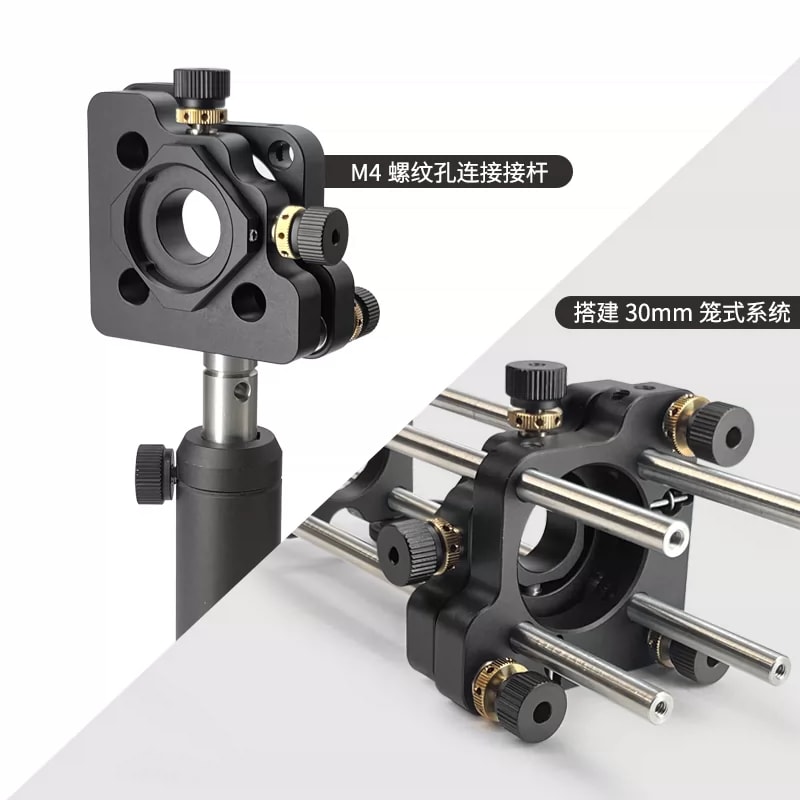

功能图标φ6 mm笼杆孔用于30 mm笼式系统，另标M4螺纹孔用于固定镜架，示范图展示M4接口连接接杆。30 mm表示来源给出的笼式系统规格，不作为整体外形尺寸。核对笼杆和旋钮净空、接杆螺纹及安装基准，示范中的笼杆、接杆、支座不默认包含。

结构与供货确认

图片显示黑色叠层调整结构及多处旋钮，但来源没有明确材料牌号、涂层工艺、尺寸工程图、载荷或夹紧力。按专属型号图选择接口，不混用顶丝式和螺纹卡环式。镜片、卡圈、工具、安装附件和实际交期需确认，英文配图只作为系列参考。

选型核对

选择顶丝式或SM1接口

核对安装深度、元件厚度和卡环

检查笼杆、M4接杆和旋钮净空

确认运动定义、精度及附件

待确认

完整SM1螺纹及厚度范围

逐轴定义、角度范围、螺距和精度

材料、处理工艺、整体尺寸、公差和载荷

镜片、卡环、工具、安装件和交期
