L60T 系列 60 mm 笼式直角反射镜安装座

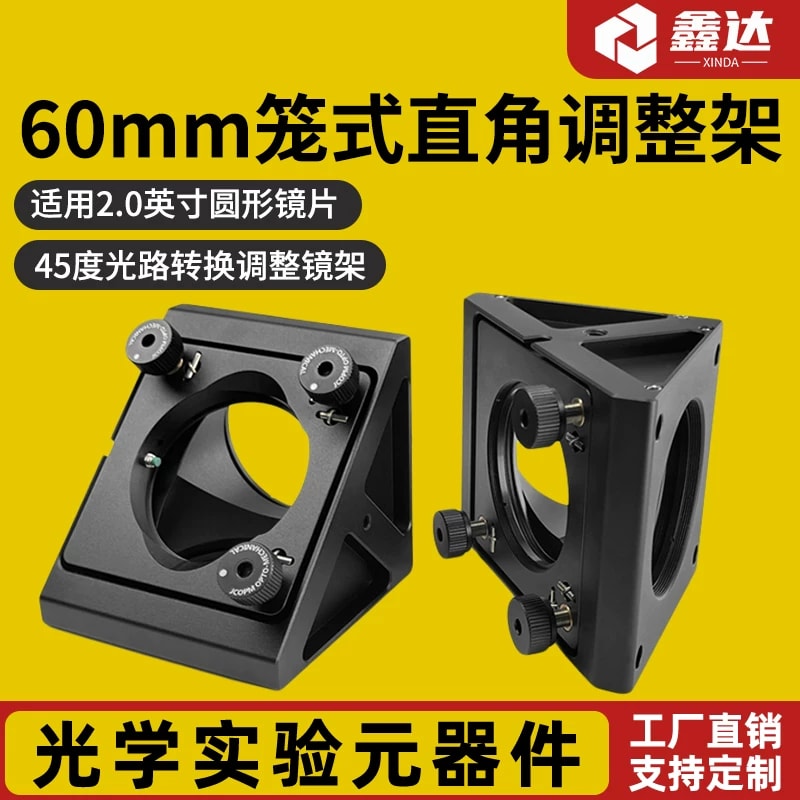

该 L60T 系列用于 60 mm 笼式系统的 45° 光路转向。镂空三角座支撑可微调前板，三只手拧旋钮调节镜片角度。七款中五款在专属图标 2 英寸顶丝式光学件安装孔，两款标 SM2 螺纹孔，可连接相应镜筒；两者接口不能混同。各款侧面、背面接杆与笼式连接孔组合不同，采购时按专属图核对。系列示例中的镜筒、接杆或光学件不代表默认附送。英文配图只作系列外观示意。

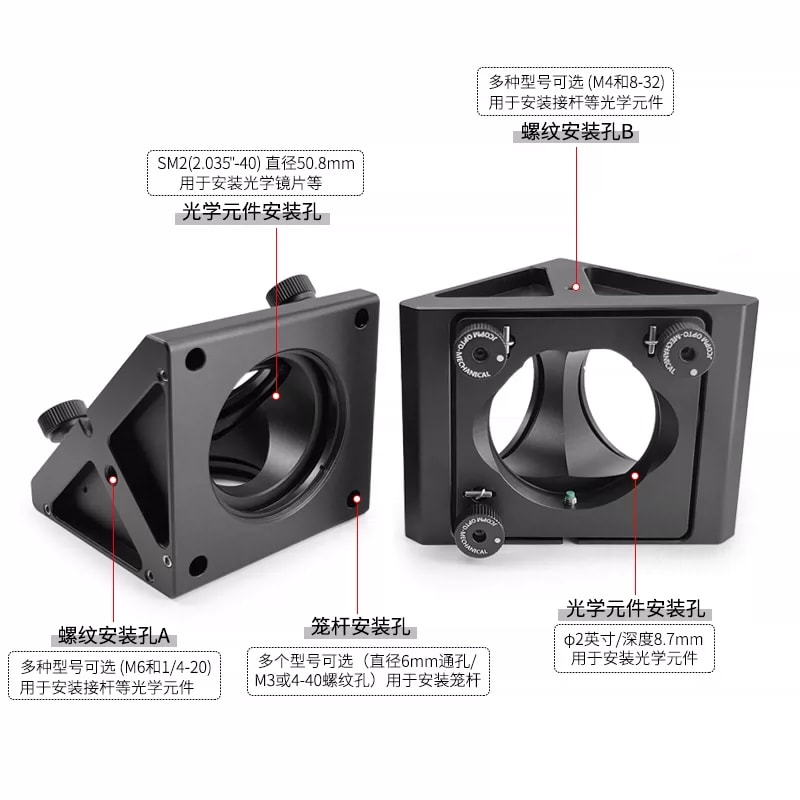

光学件接口

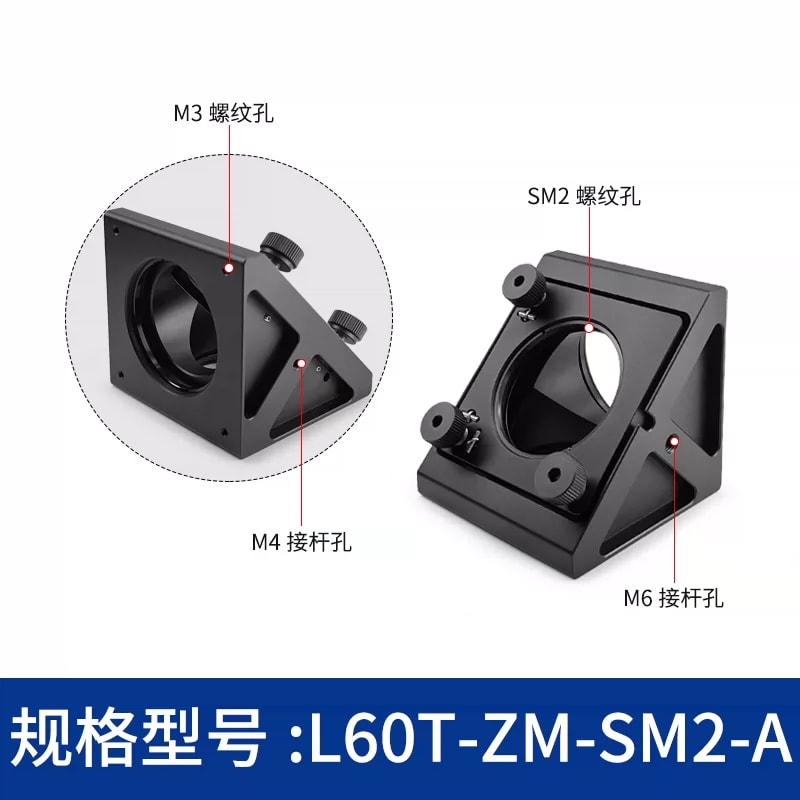

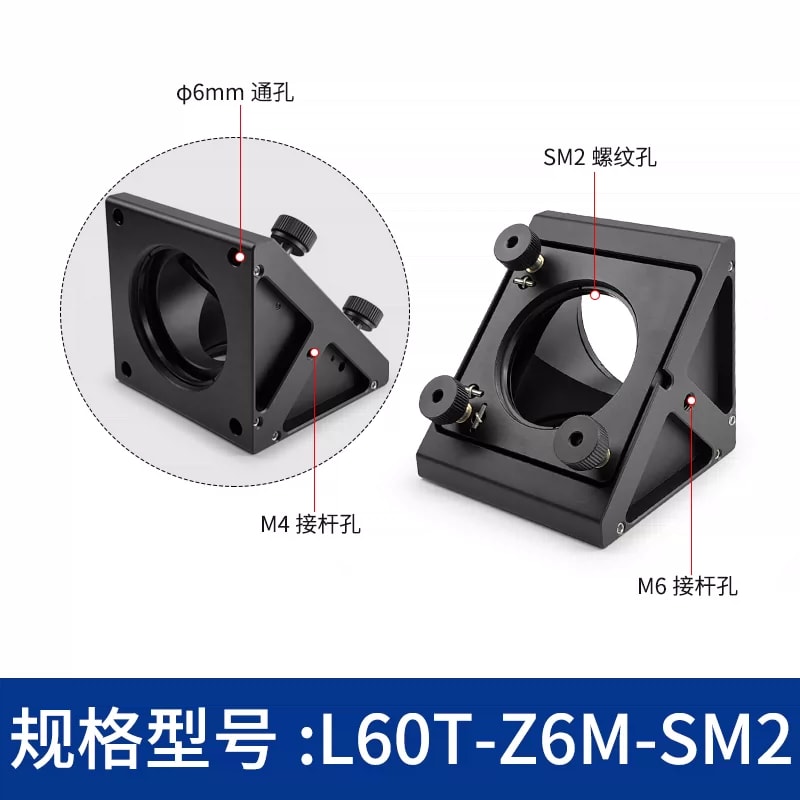

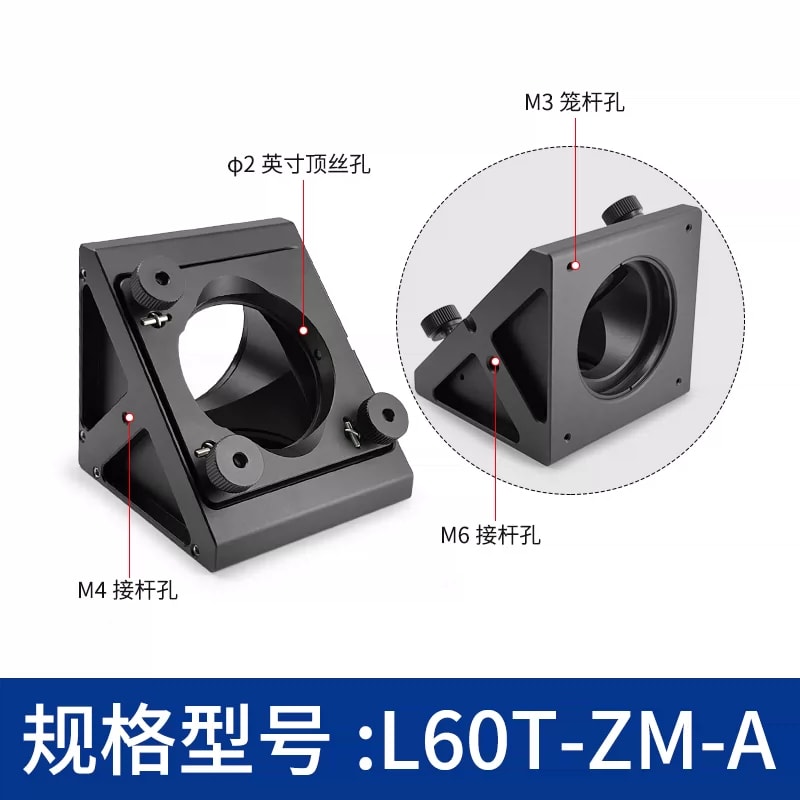

五款孔式图标“Φ2 英寸顶丝孔”；SM2 两款标内螺纹。系列详情写 SM2 约 2.035 英寸-40、孔式用于 2 英寸光学件，且提到 8.7 mm 深度；后者没有给各型号独立公差或镜片厚度保证。

笼式安装孔

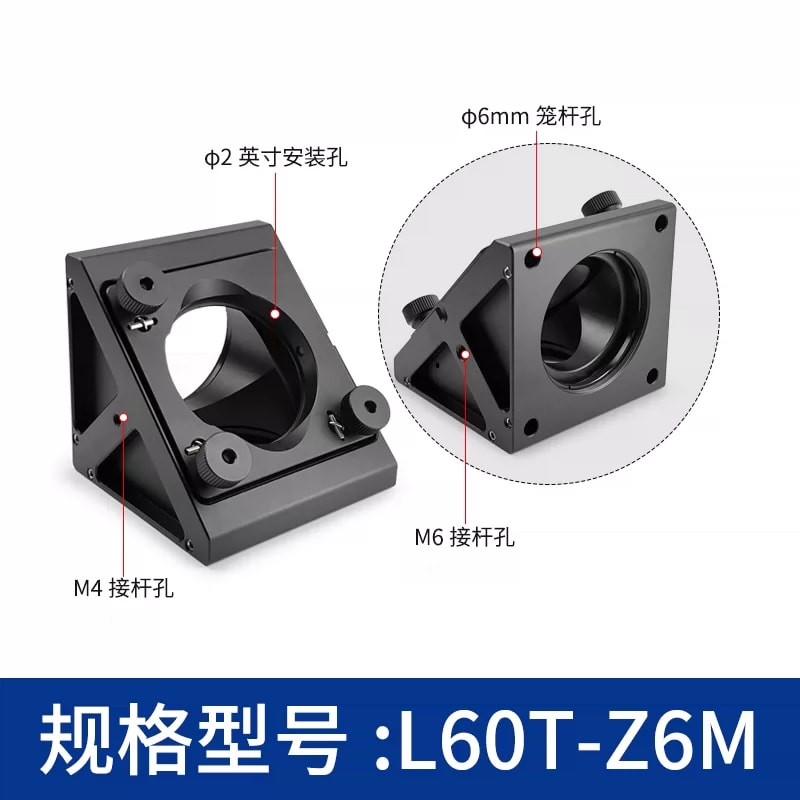

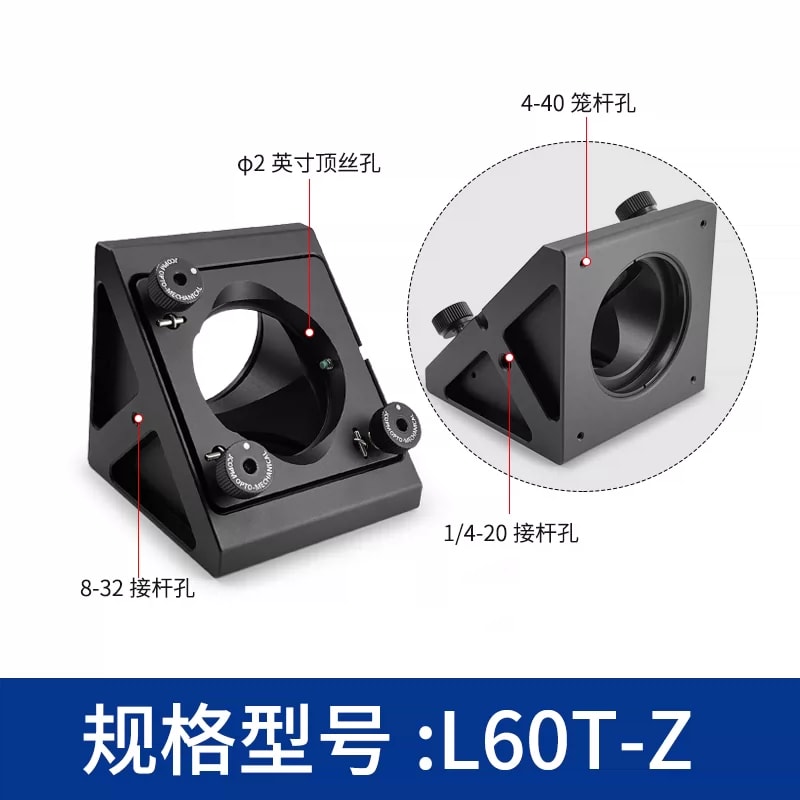

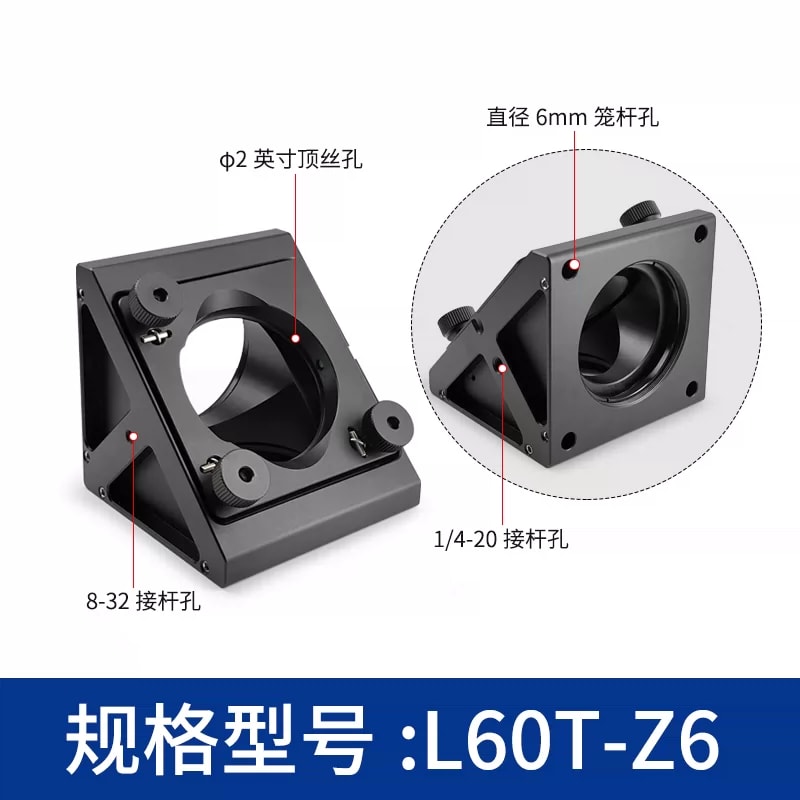

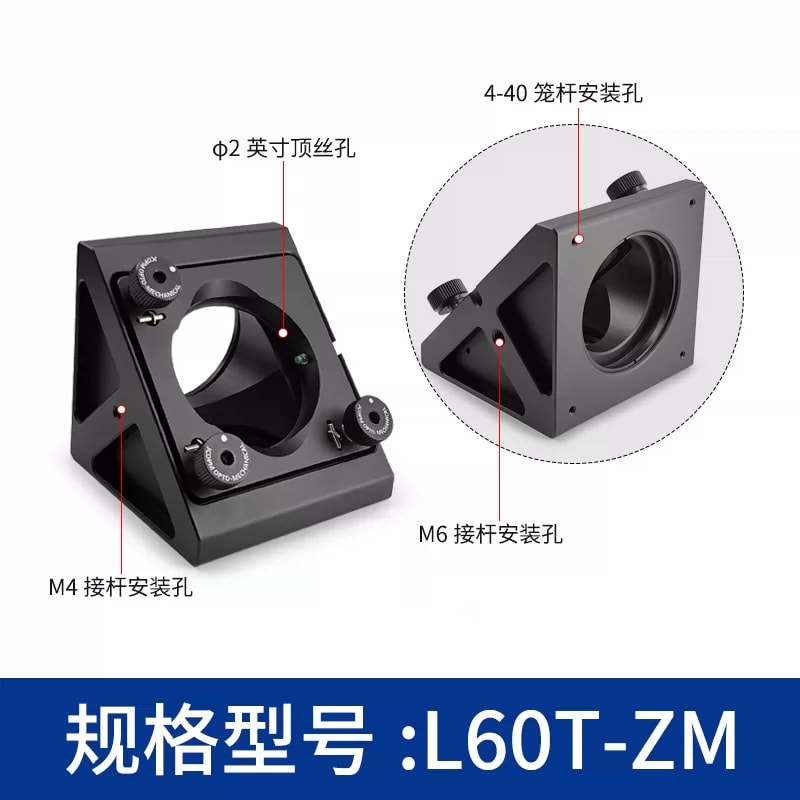

各专属图标侧孔、背孔及笼杆孔，包含 M3、M4、M6、4-40、8-32、1/4-20 或直径 6 mm 通孔等组合。相同大小在不同位置用途不同，应按图核对。

角度调整

前板有三只手拧旋钮与固定顶丝，用于调整光路。来源无角度范围、微调螺距、回差、镜片夹持力或载荷数据。

供货边界

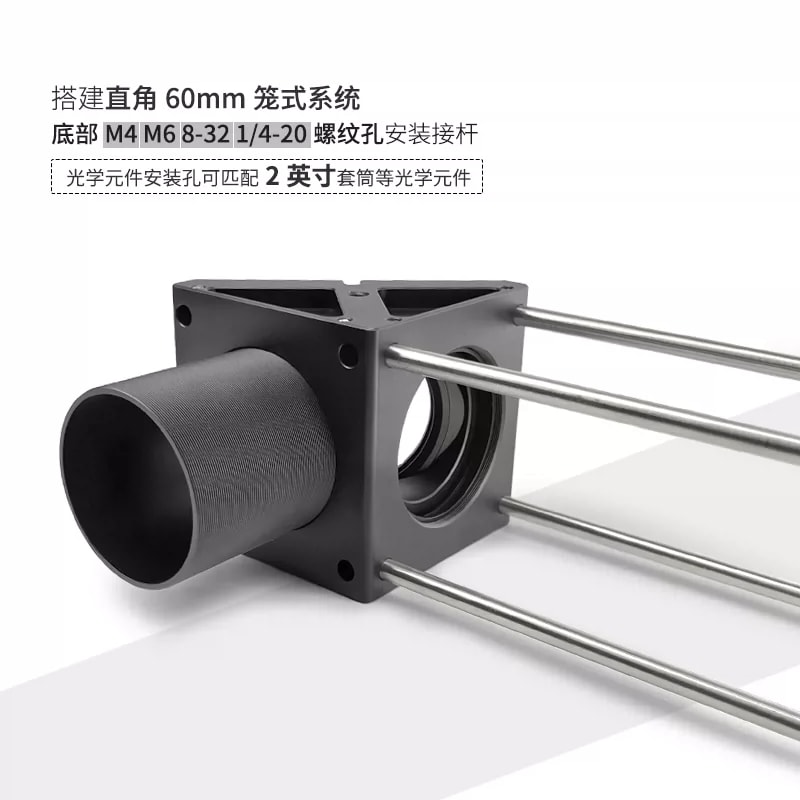

系列图中可见镜筒和笼杆搭建场景，仅用来展示应用。单件 SKU 的镜筒、镜片、笼杆及螺钉包装内容需另行确认。

选型核对

选择 2 英寸顶丝孔或 SM2 螺纹

按专属图核对侧面、背面和笼杆孔

确认光学件厚度、镜筒及笼杆兼容

索取精度和随货清单

待确认

镜片厚度、公差、顶丝接触力

角度行程、分辨率、回差与负载

镜筒、镜片、笼杆和紧固件是否包含

各安装孔深度与完整孔距
