机器视觉读码器与相机安装支架

此来源提供 12 款固定底座、台边夹、平板底座、磁吸底座及多层视觉支架配置。杆、锁紧手柄和开槽设备板可用于安排读码器或相机位置。每个 SKU 的对应图片已核查；型号数字不能替代尺寸证据，图中的读码器、相机、传感器、台面及包裹作为应用展示，供货范围需确认。

尺寸与接口

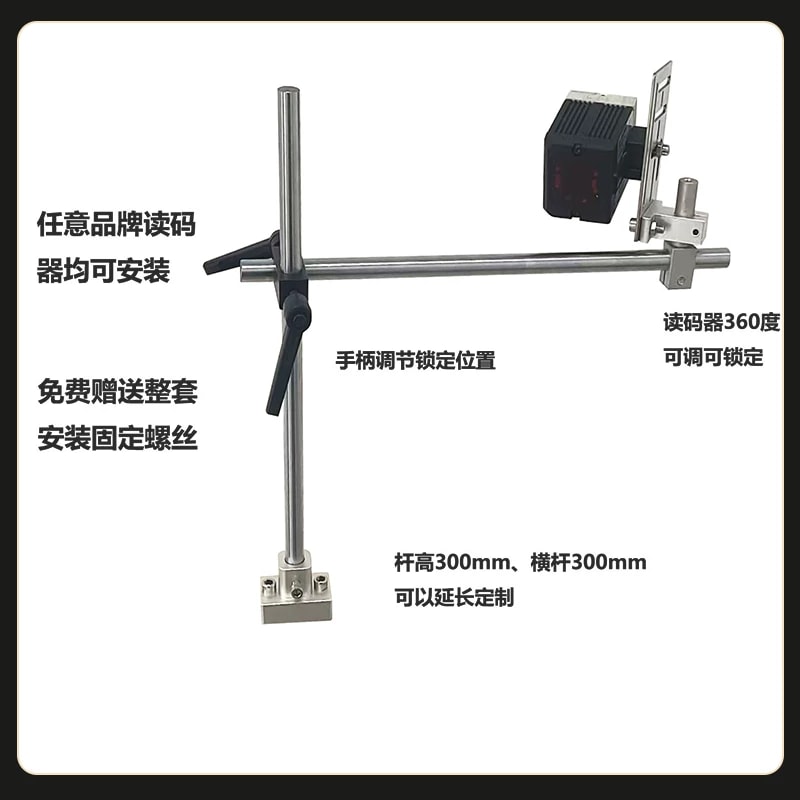

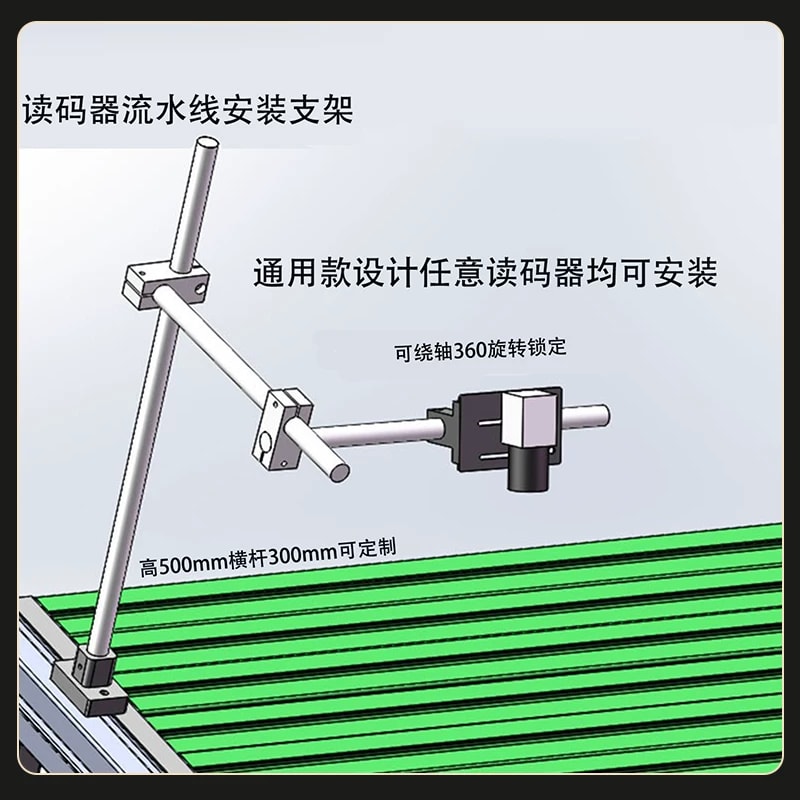

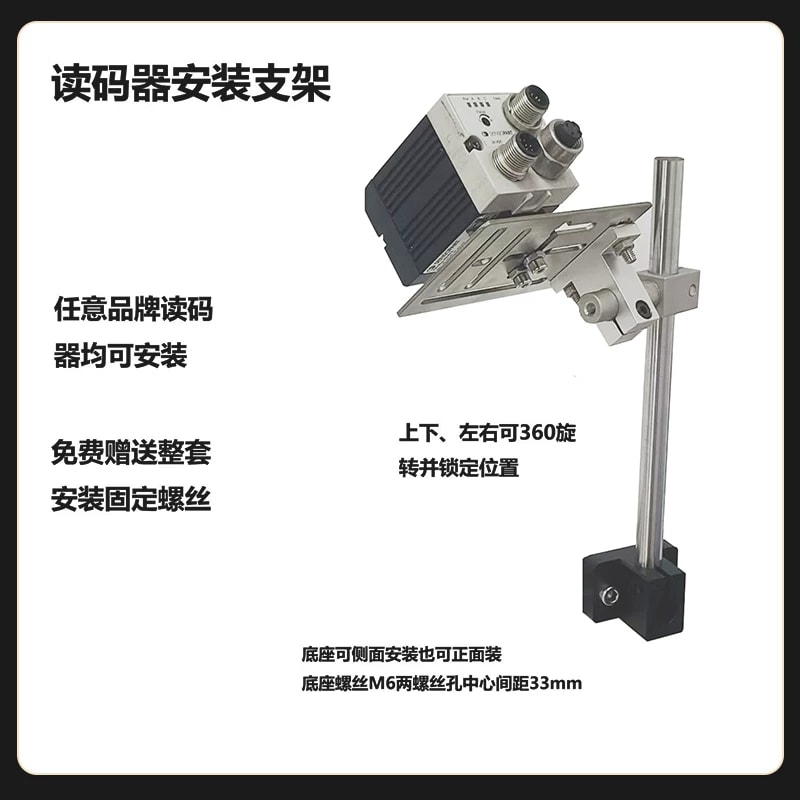

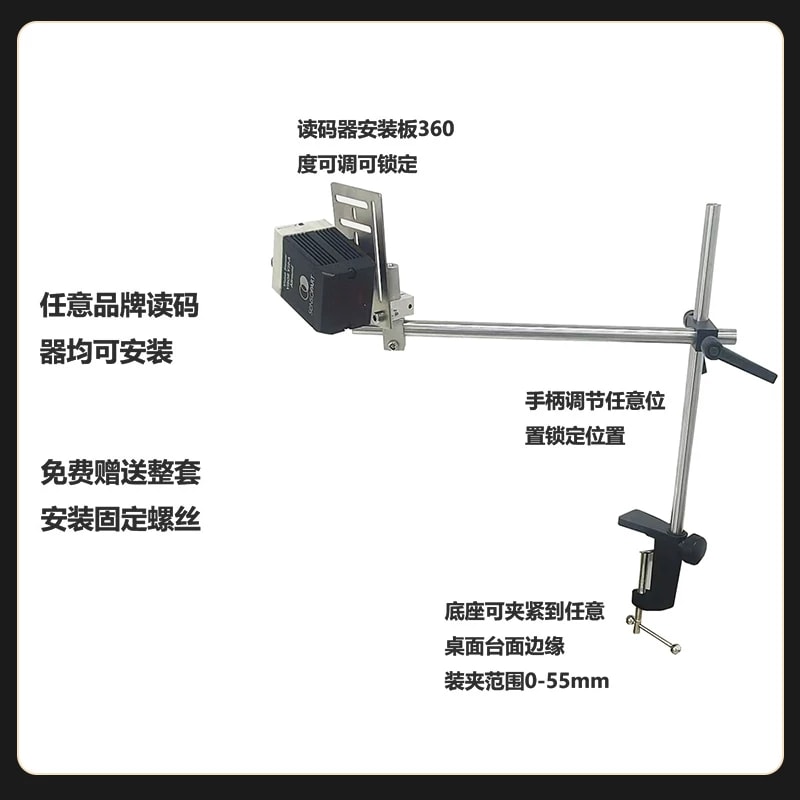

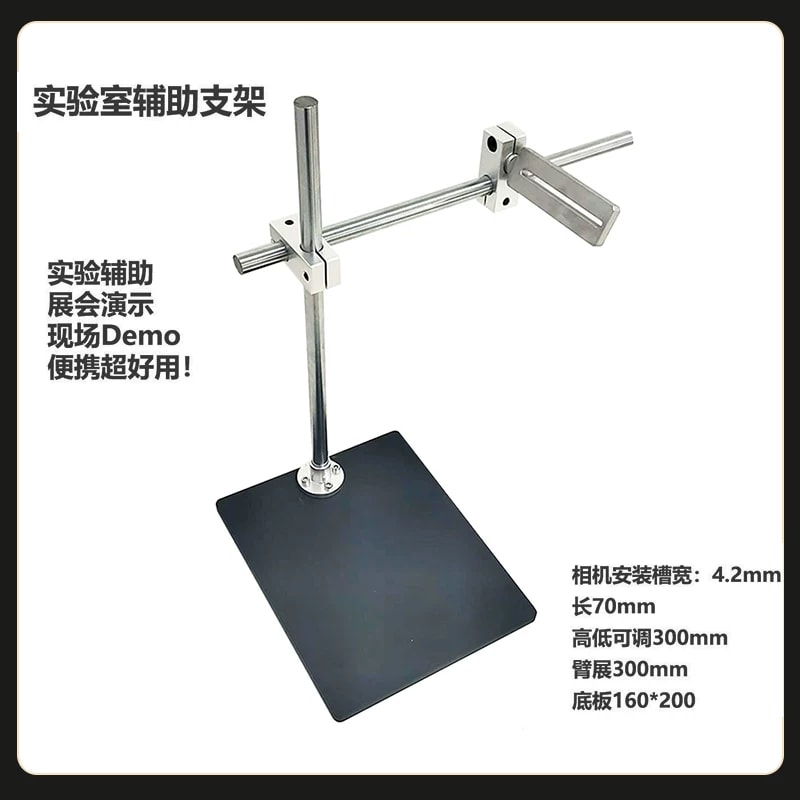

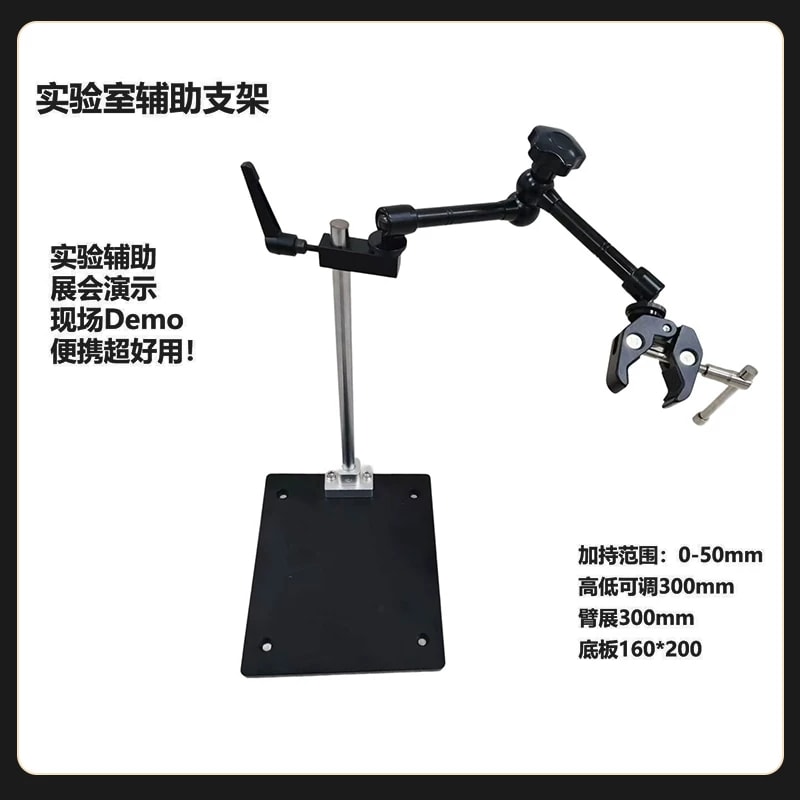

SKU 1 图注明高 500 mm、横杆 300 mm；SKU 2 图标底座配 M6 螺钉、两个螺钉孔中心距 33 mm，不擅自写成内螺纹孔。SKU 3 图高 300 mm、横杆 300 mm；SKU 4 台边夹范围 0–55 mm。SKU 5/6 图高低可调 300 mm、臂展 300 mm，底板 160×200 未写单位。其余尺寸按逐 SKU 图示记录，不跨配置套用。

调整与固定

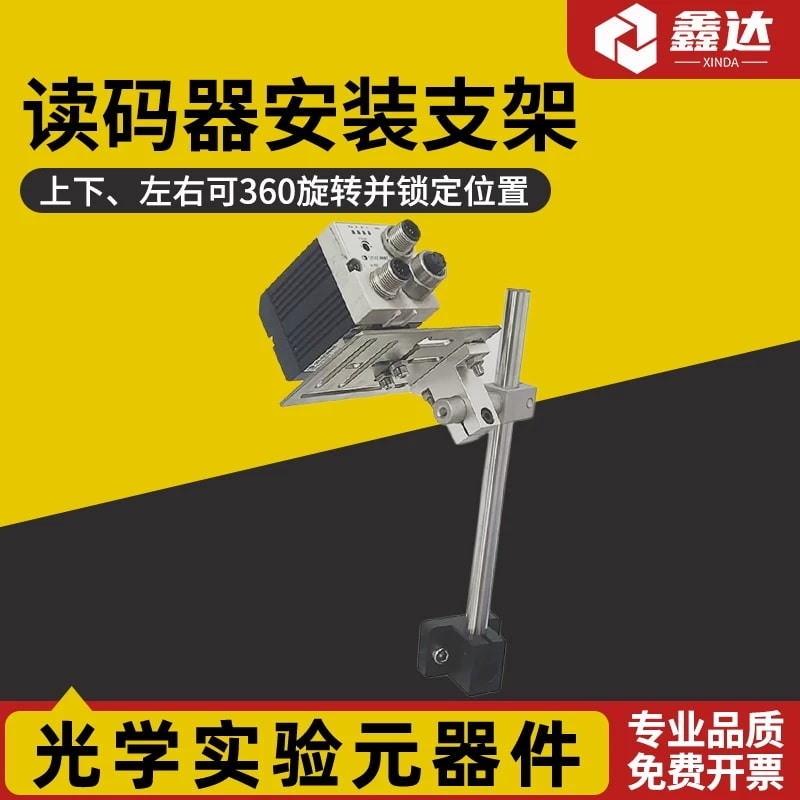

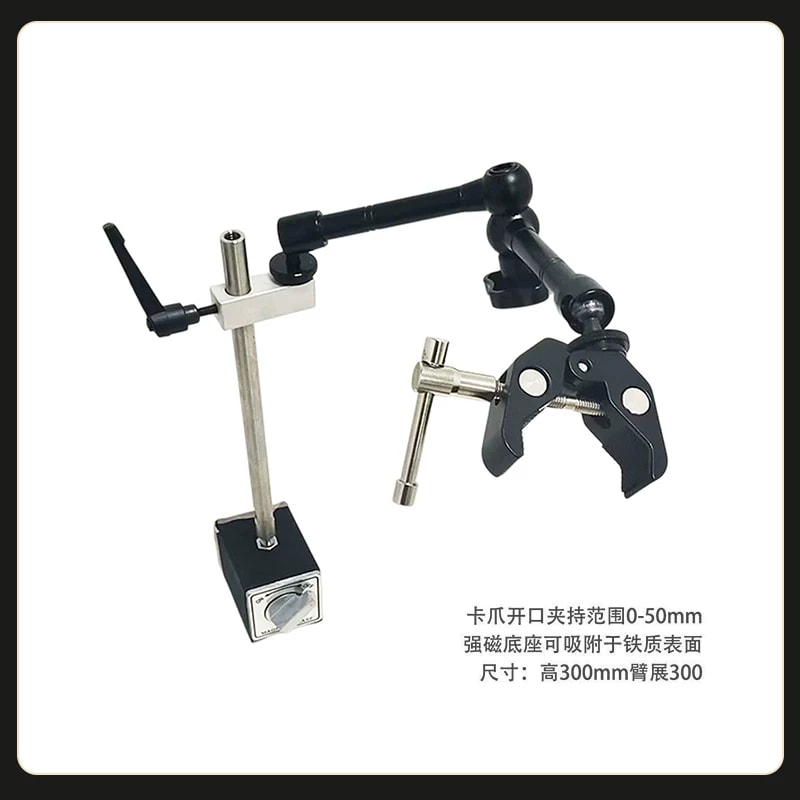

固定底座图说明可侧面或正面安装；部分安装板和杆夹宣传 360 度可调并锁定，但未给角度精度、扭矩或载荷。关节夹臂与磁吸底座分别用于夹持和铁质表面安装；这些结构不代表所有 SKU 都有同样运动范围。确认台边厚度、底座孔制、杆夹与最终设备重心。

型号和兼容性

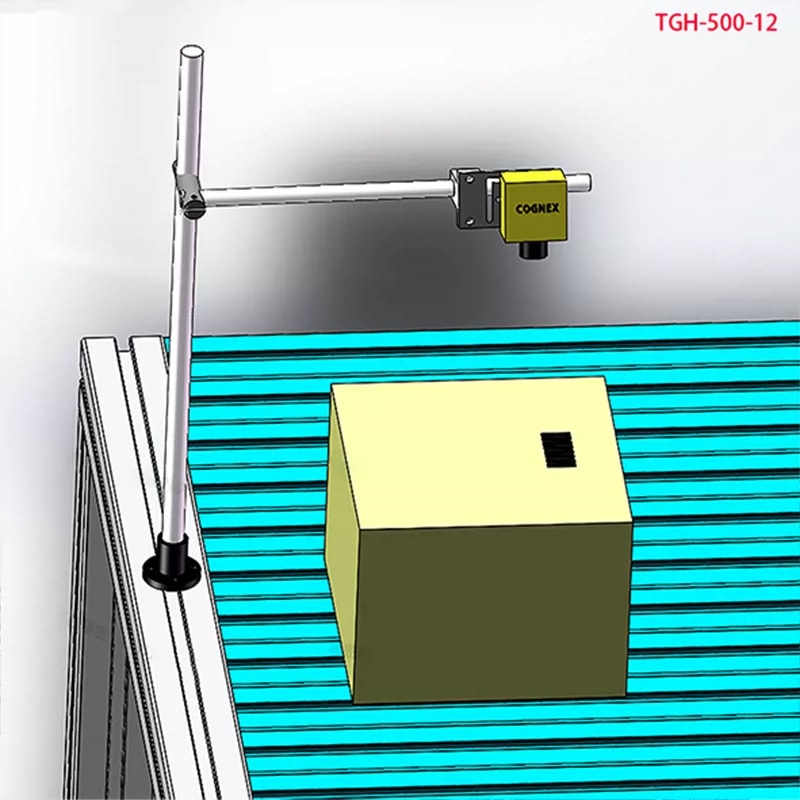

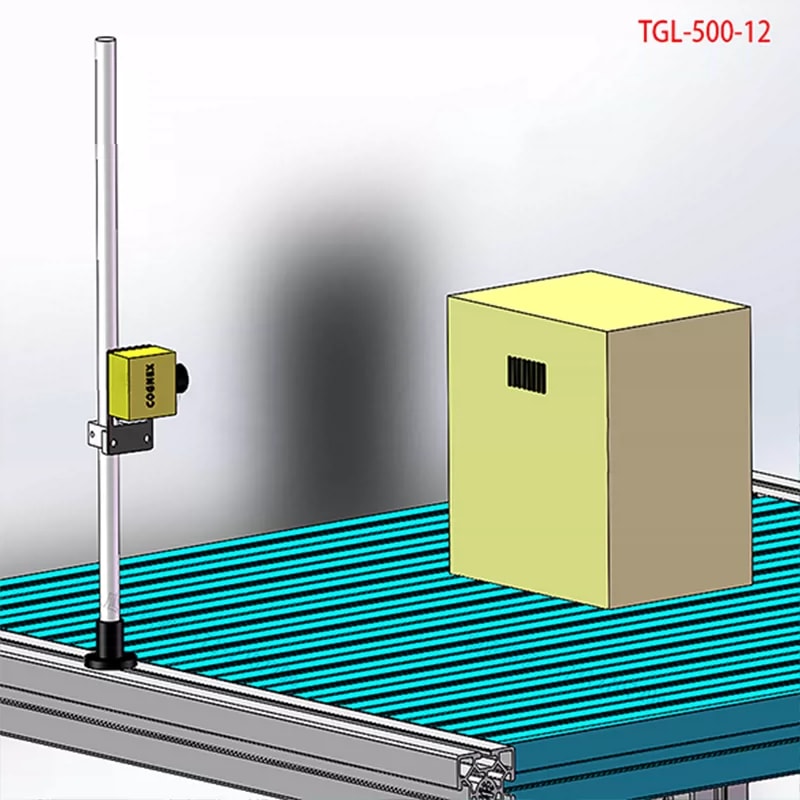

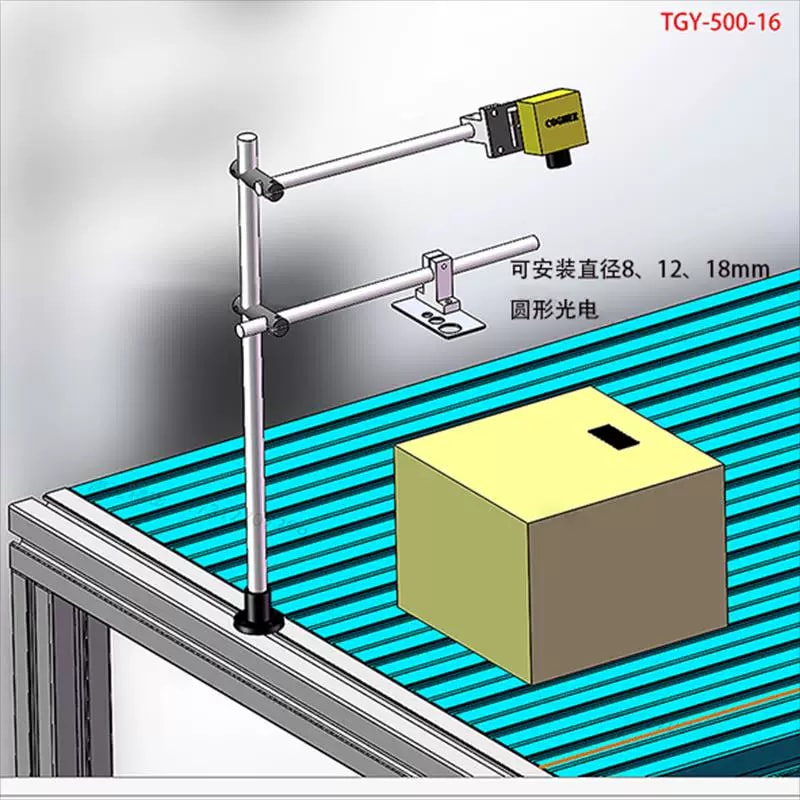

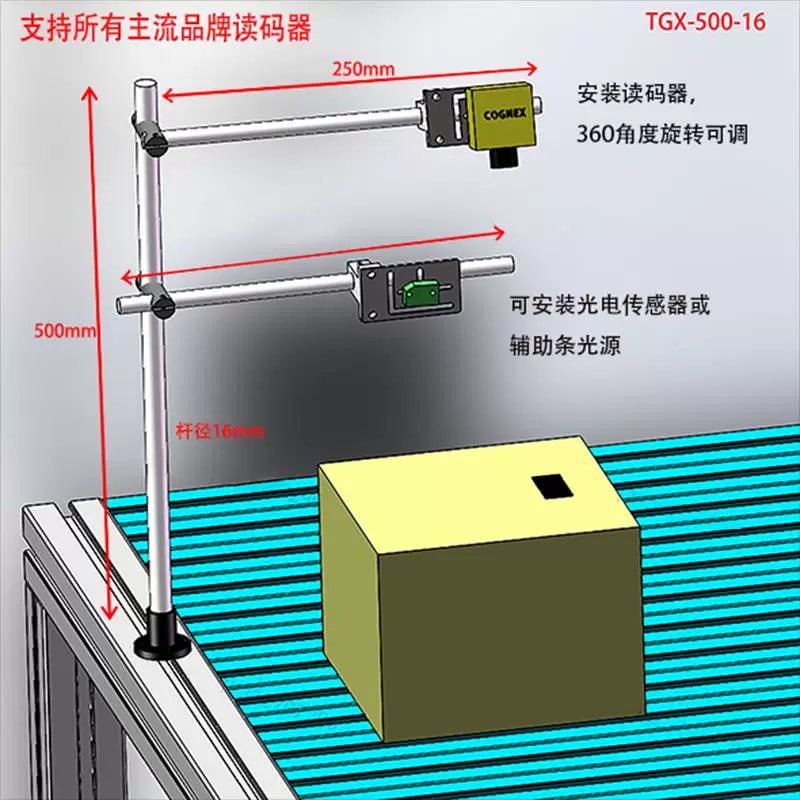

SKU 9/10/11/12 图分别标 TGY-500-16、TGX-500-16、TGL-500-12、TGH-500-12，与销售标签不同。SKU 7 型号 H220，图片写高 300 mm，需确认。来源任意品牌读码器可安装及赠送整套安装螺丝为宣传，未给兼容孔位或螺丝明细，不写成已验证通配承诺。

材料与供货

未给杆、底座、夹块、开槽板材料牌号、涂层、尺寸公差、磁吸力、承载或重复定位精度。确认螺钉数量、紧固件规格、设备适配和附件；图片设备商标仅用于原始应用示例，不代表授权或设备随附。定制延长有通用宣传，但没有单独定制 SKU，改尺寸需确认图纸与报价。

选型核对

完整销售型号与图示型号差异

对应图片实际尺寸

台边厚度、底座孔位和设备接口

相机/读码器重量及锁紧条件

螺丝、附件和定制供货清单

待确认

冲突型号及高度的最终规格

材料、涂层、孔制和尺寸公差

承载、磁吸力与锁紧扭矩

螺丝明细和跨品牌设备兼容性
