公制模块化平面挡光板与连接条

此来源提供黑色平面挡光板、平面连接条和直角连接条，共 27 个选项。尺寸示意明确单位为 mm，并标注 M6 安装件。销售选项还包含示意未列出的较大尺寸；型号配置按原始选项记录，不假定每种尺寸都有独立图。

板件与连接条选项

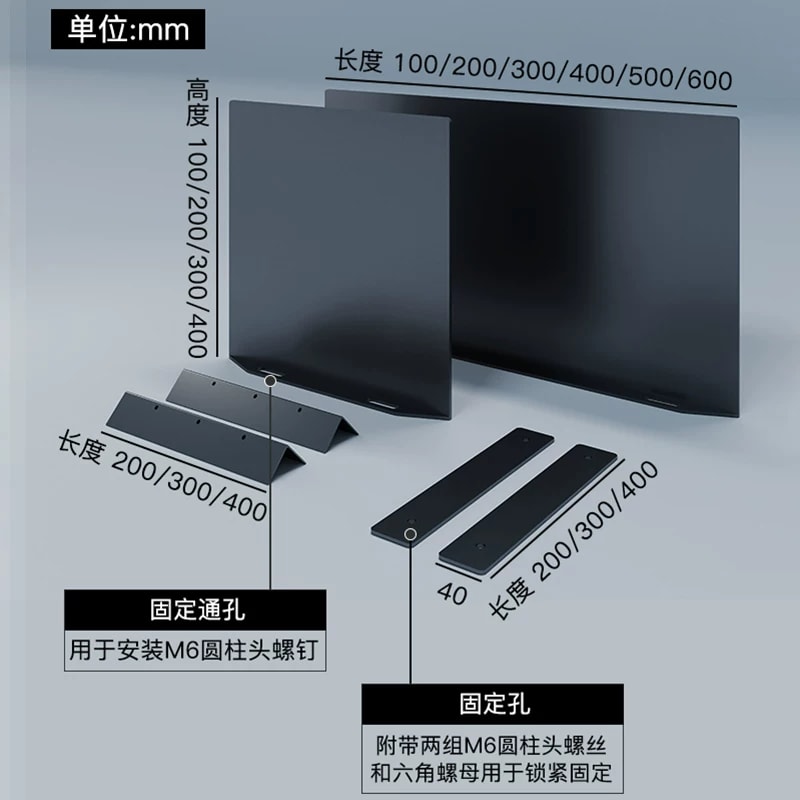

19 个板件选项按高、长区分，另有 200、300、400、500 高平面条和直角条各四款。尺寸示意列板高 100/200/300/400 mm、长 100/200/300/400/500/600 mm；500 高和 900 长板件仅见销售选项。条的示意长度仅列 200/300/400 mm，500 高条仅见选项；不补造对应尺寸图。

安装结构

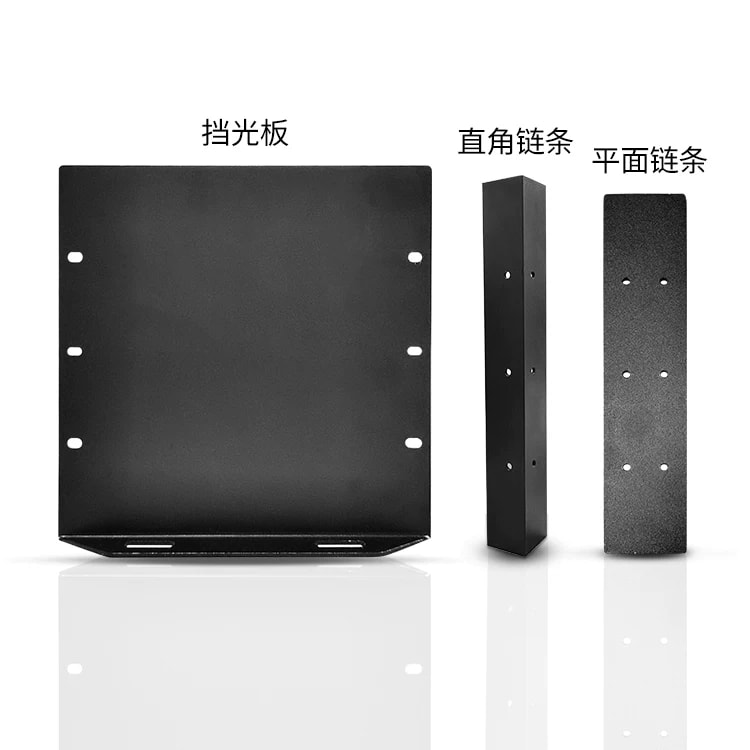

照片显示折弯底边、腰型槽、侧孔与直角拼接。示意称固定通孔用于 M6 圆柱头螺钉，不等于 M6 内螺纹。平面连接条示意标宽 40 mm，固定孔说明附带两组 M6 圆柱头螺丝与六角螺母；箭头指向平面条，不能未经确认扩展为每块板或直角条的供货数量。孔径、孔距、槽宽和安装扭矩未给出。

材料与连接结构

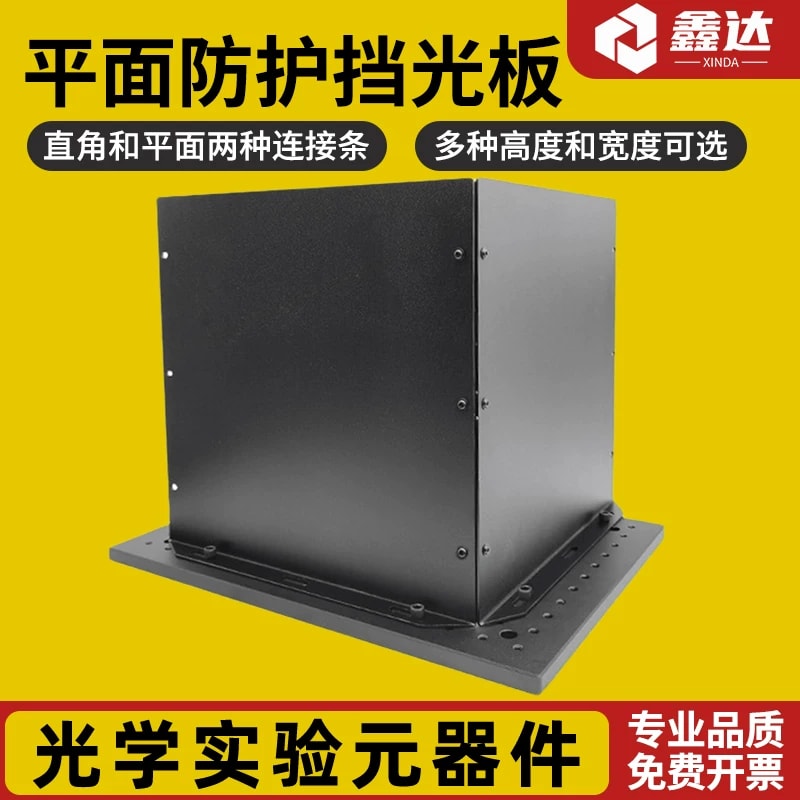

照片展示黑色板件与连接条，但此来源未明确材质牌号、板厚、涂层或载荷，不能借用其他来源的铝合金说明。面包板和装配件在应用图中展示，不默认属于每个选项。确认连接条片数、固定件数量、台面配合及实际供货清单。

使用边界

黑色外观和防护挡光名称不证明材料牌号、涂层、光学吸收率或激光防护等级。来源未给波长、功率限值、损伤阈值、光密度或防护认证。根据所需挡光范围确认结构与实际激光条件，材料、附件、尺寸单位及定制需求另行核实。

选型核对

板件、平面条或直角条

原始高/长毫米规格

M6 安装件与孔槽配合

尺寸示意覆盖范围

包装及实际实验条件

待确认

孔径、孔距、槽宽、板厚和公差

材质、涂层、载荷与扭矩

超出示意范围的尺寸与固定件数量

包装明细及激光适用性能
