公制不锈钢外螺纹尼龙头锁紧顶丝

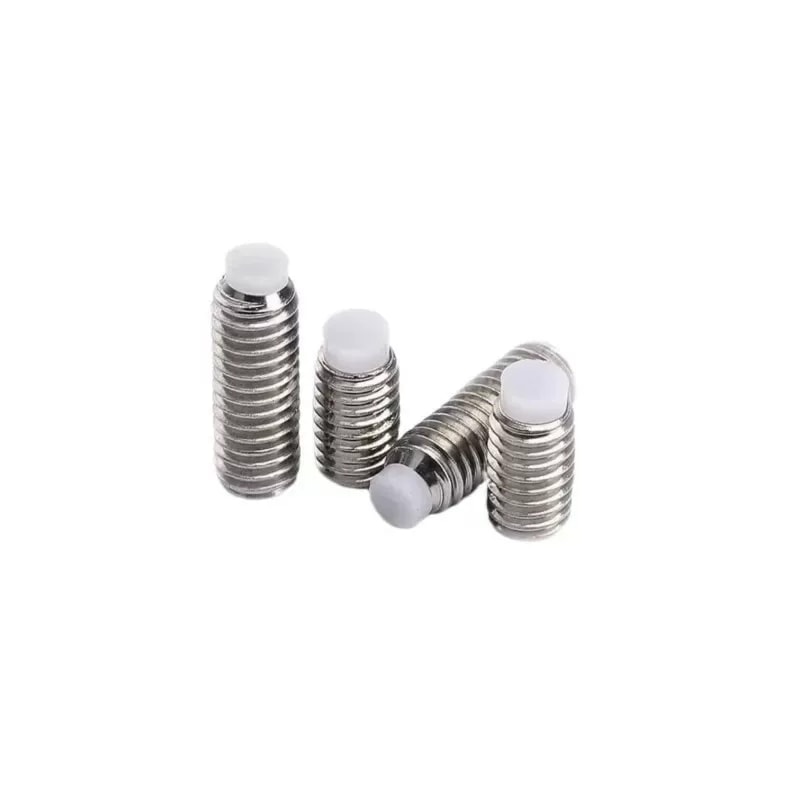

这组尼龙头内六角顶丝采用不锈钢外螺纹与白色尼龙接触头，适合需要软质接触点的定位和锁紧装配。线上22个选项覆盖M2、M3、M4、M5、M6及多种螺纹长度。每张专属图给出螺纹直径、标称牙距、螺纹长度以及尼龙头直径和厚度的单次测量参考值，并标“1个”。尼龙头参考尺寸不等于公差或最小保证值；来源明确提示以收到的实物为准。材料牌号、扭矩、夹紧力与温度限制未给，不能仅凭尺寸推断对敏感光学元件的安全压紧力。英文配图用于系列识别。

22种外螺纹及长度

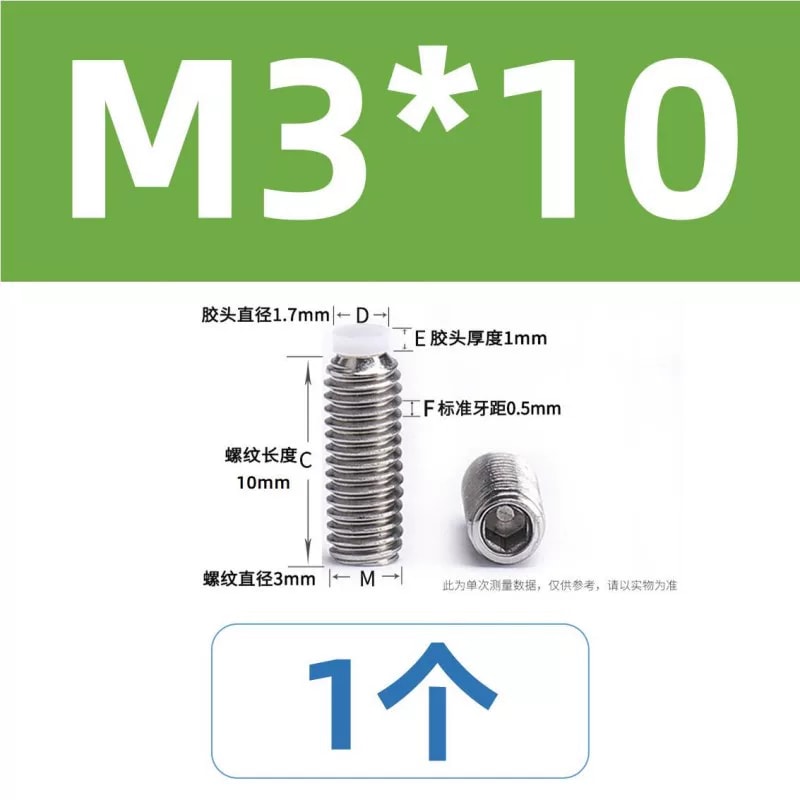

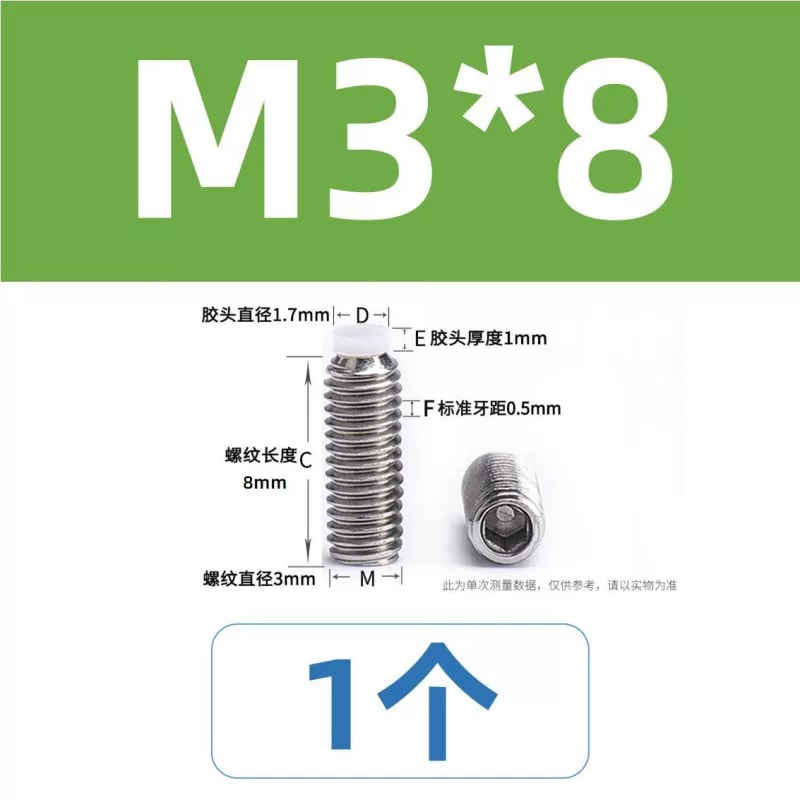

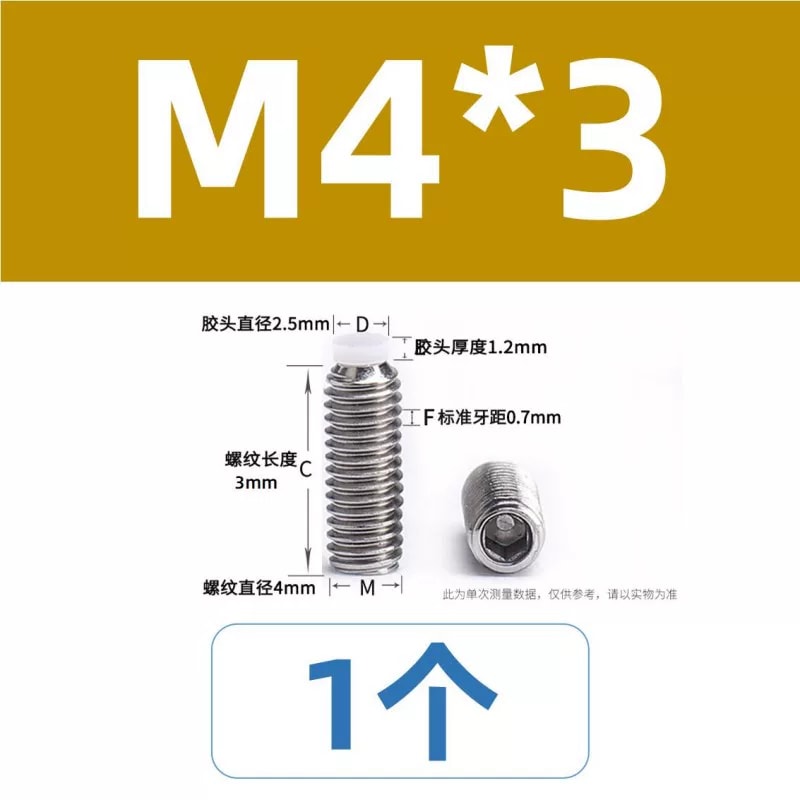

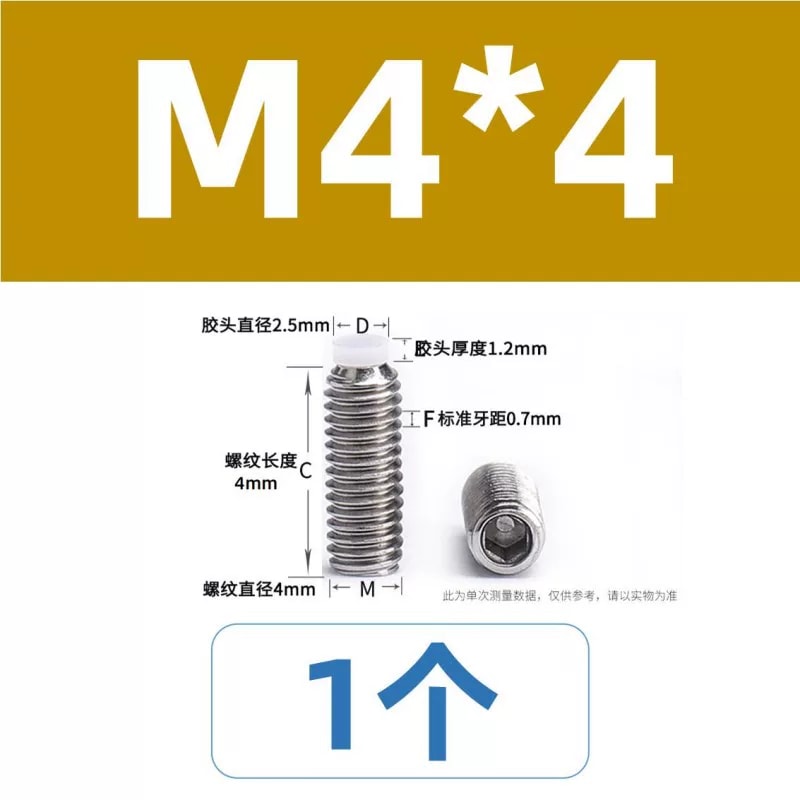

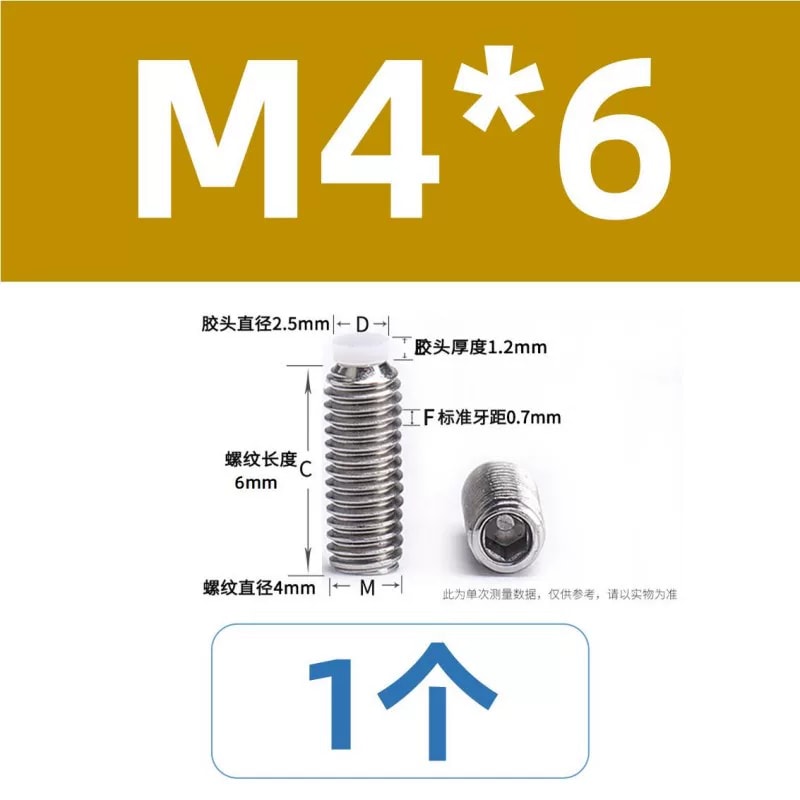

专属图明确覆盖M2×3；M3×3/4/5/6/8/10/12；M4×3/4/5/6/8/10/12；M5×8；M6×5/6/8/10/12/16 mm。图示螺纹长度从金属螺纹段标注，不应误当总长或含尼龙头的全长。每个选项的来源图写“1个”；大包装或额外数量未给。

牙距与尼龙头参考尺寸

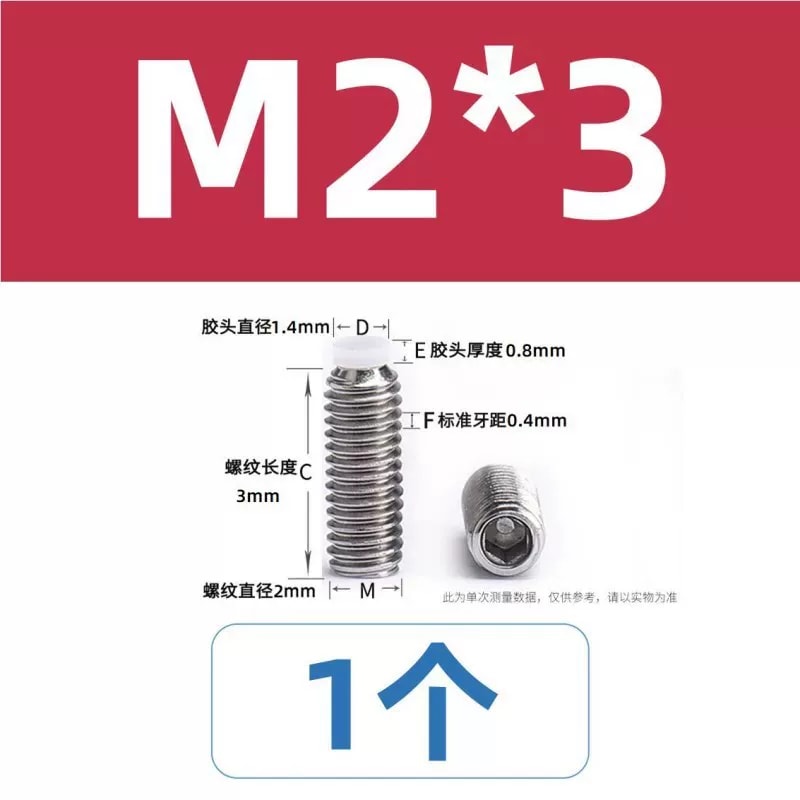

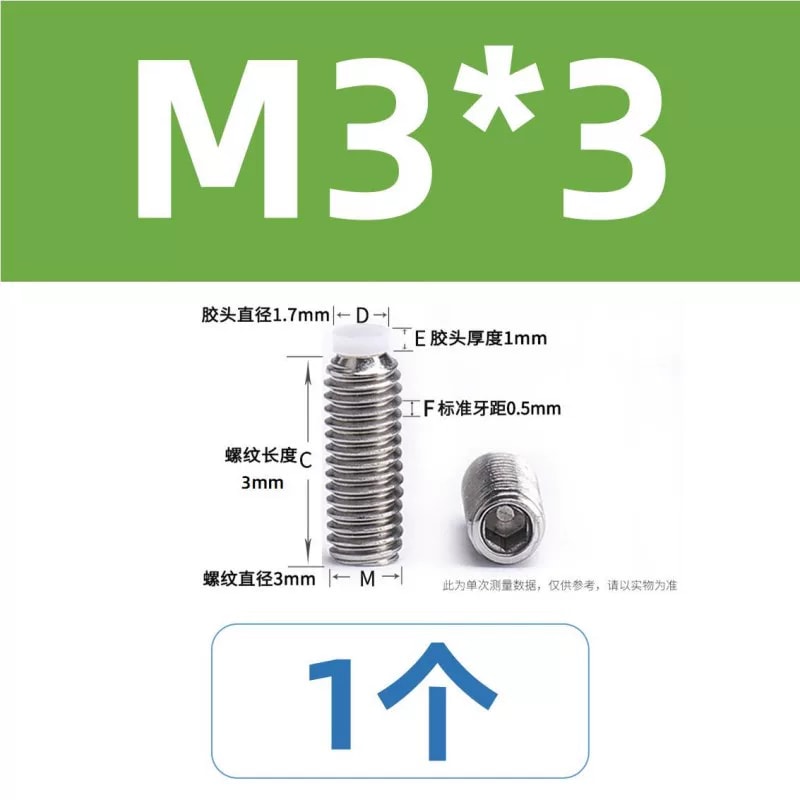

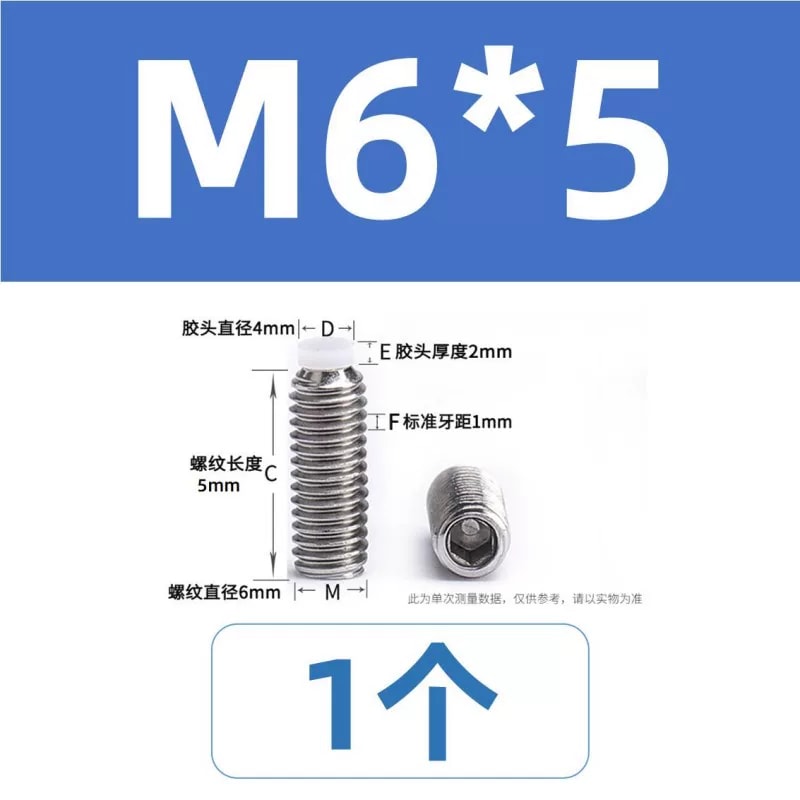

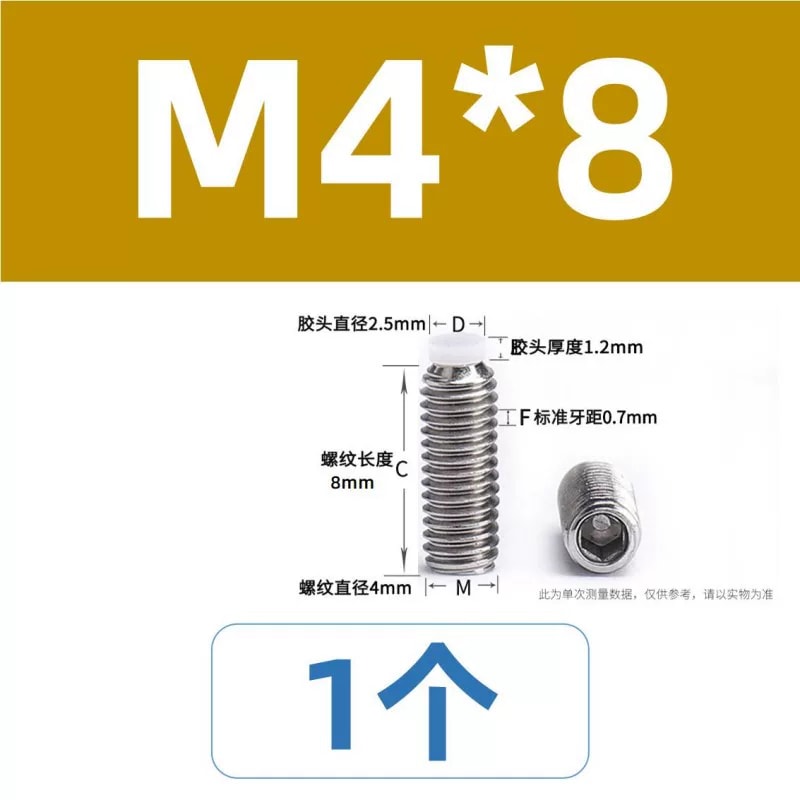

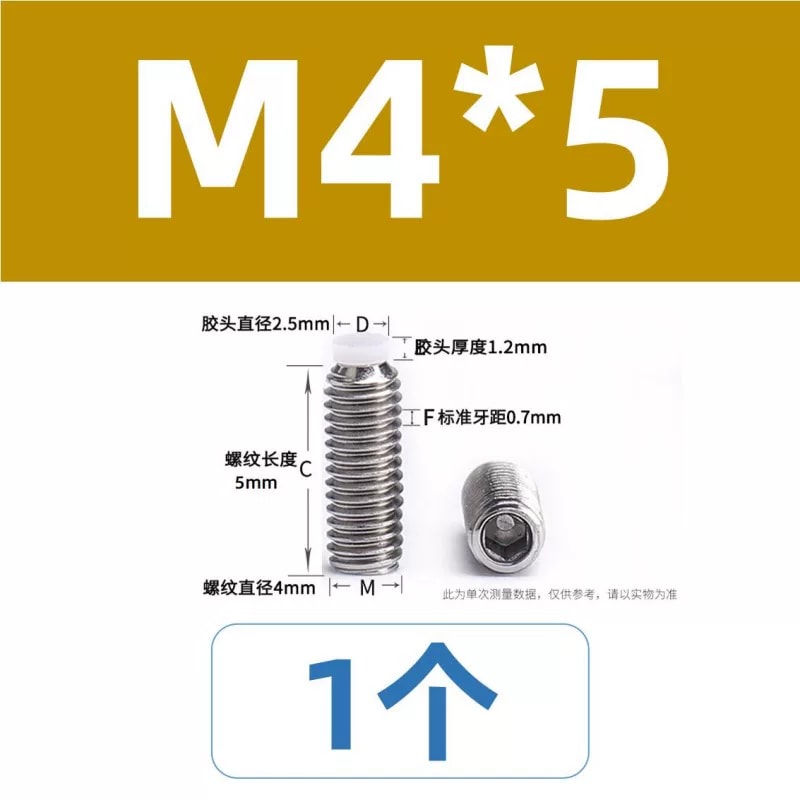

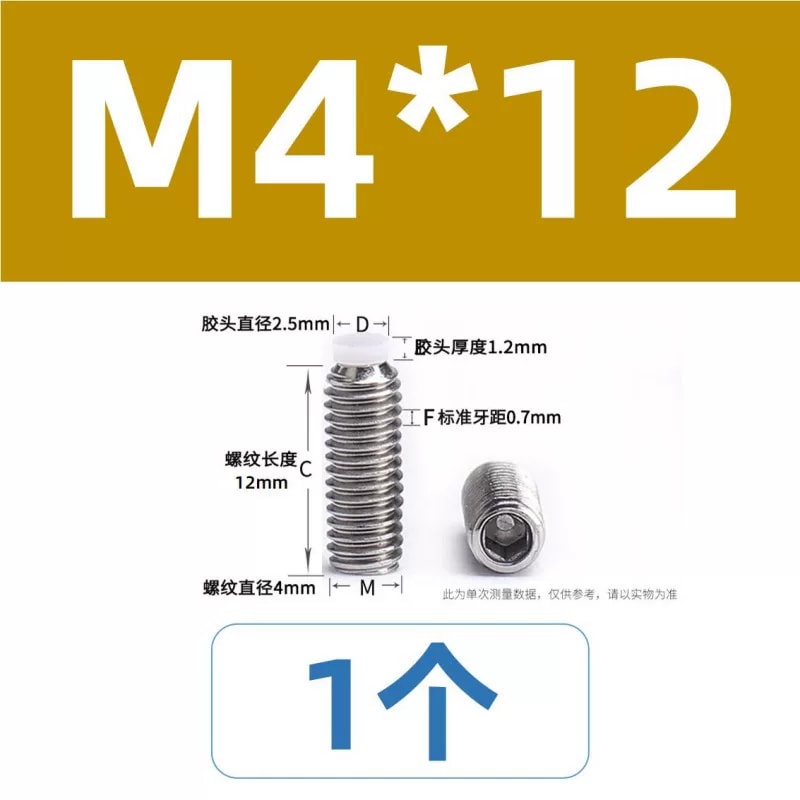

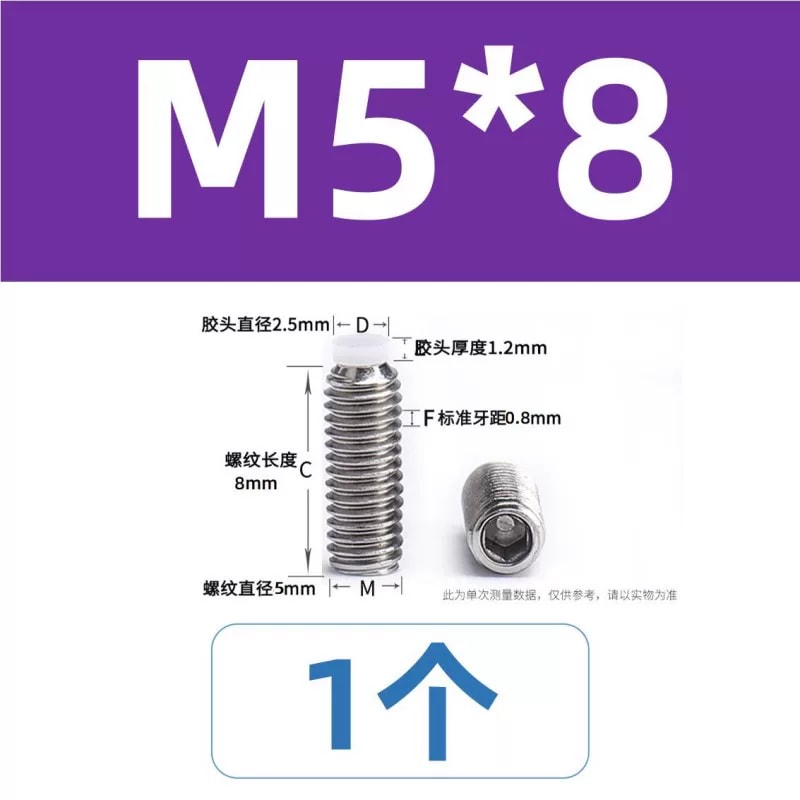

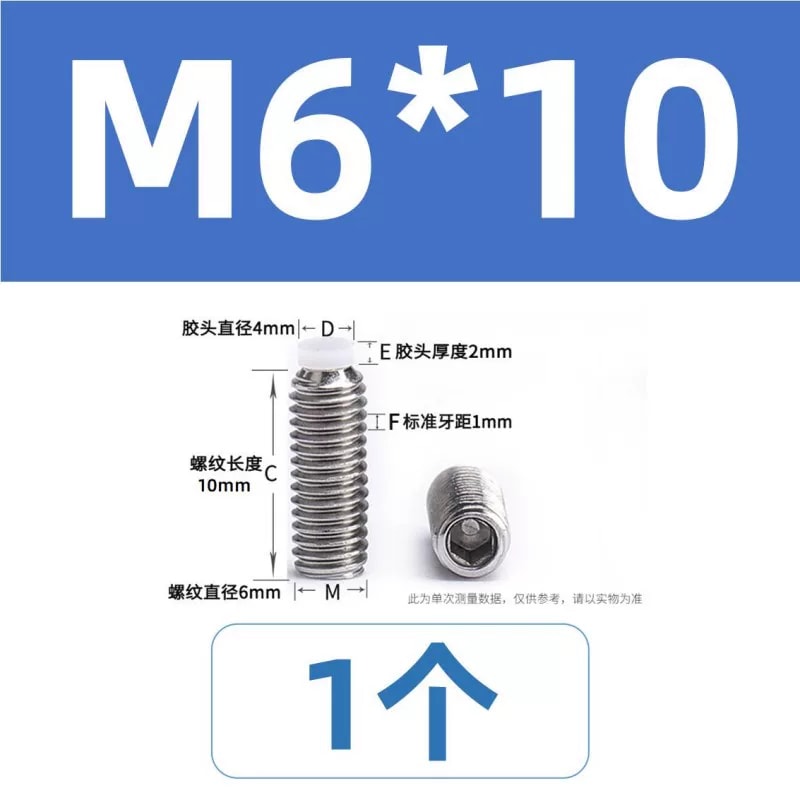

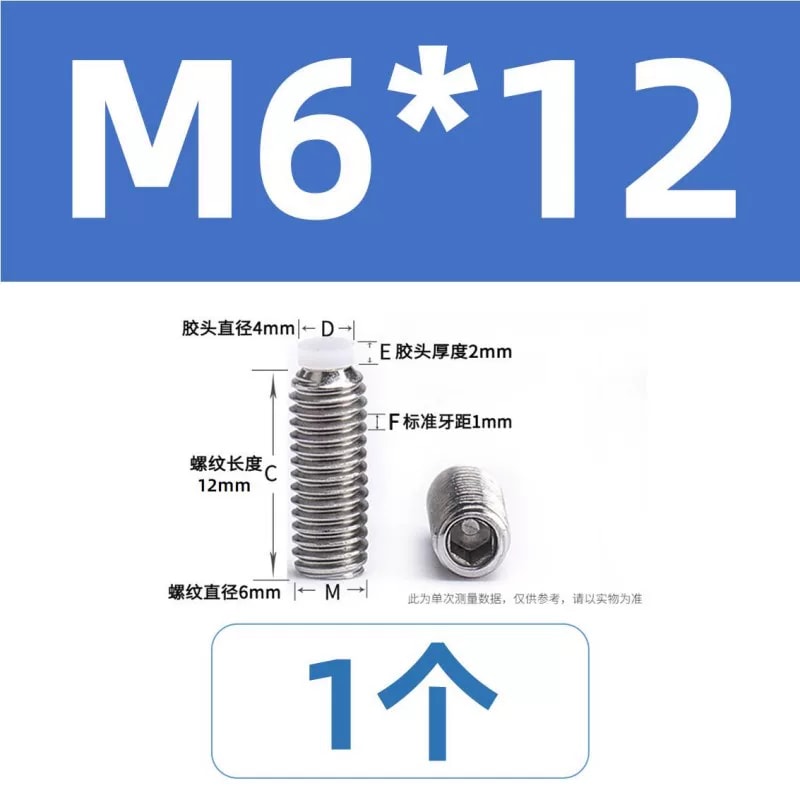

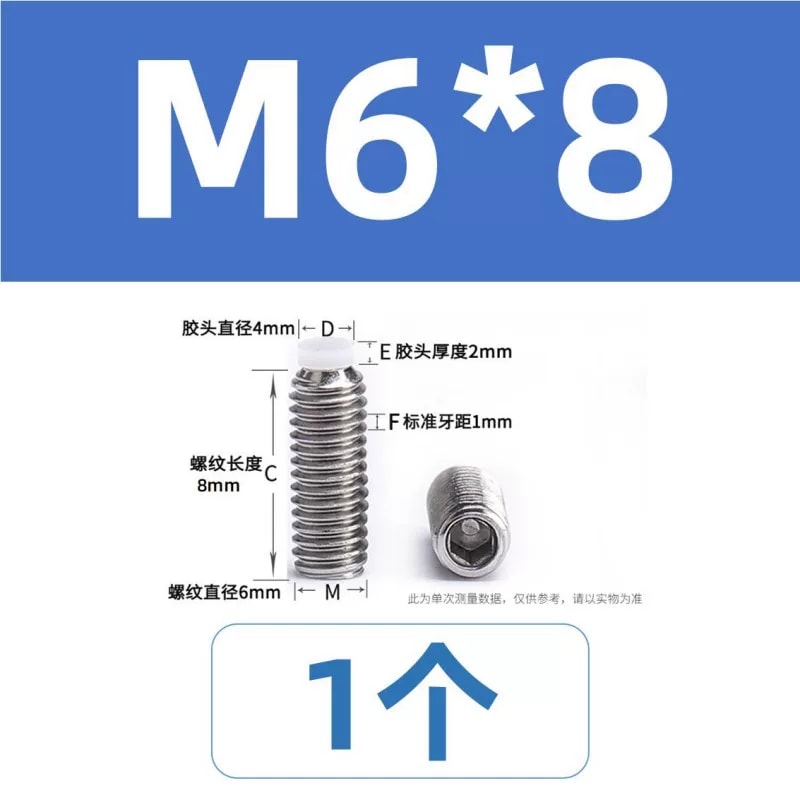

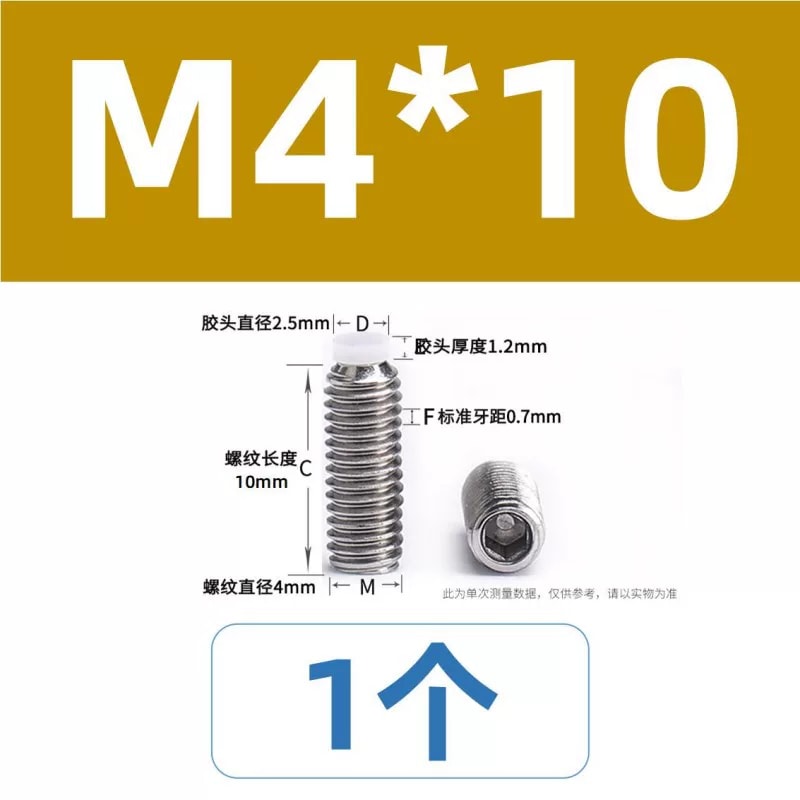

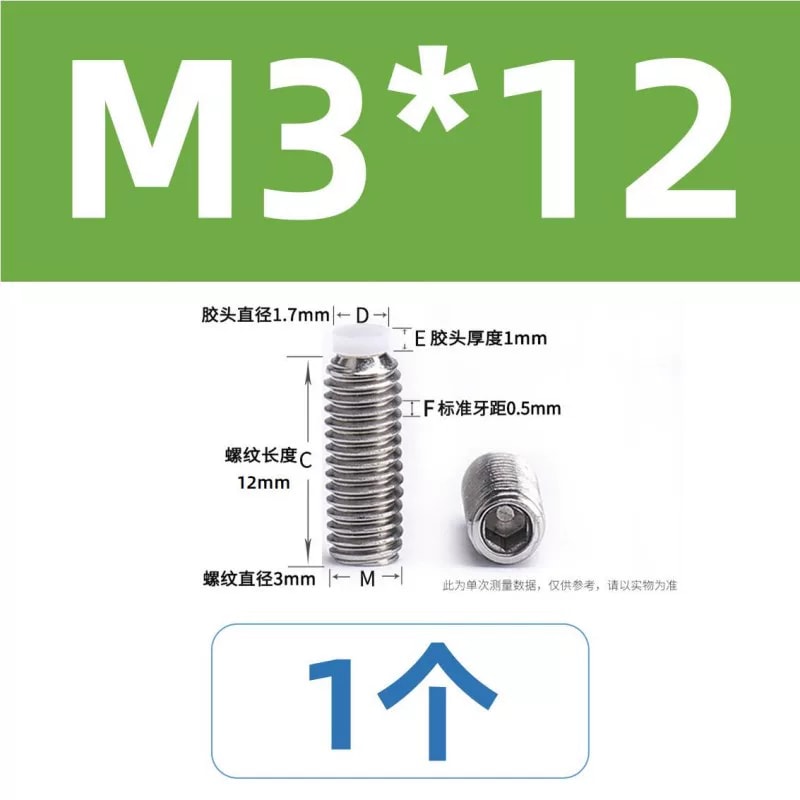

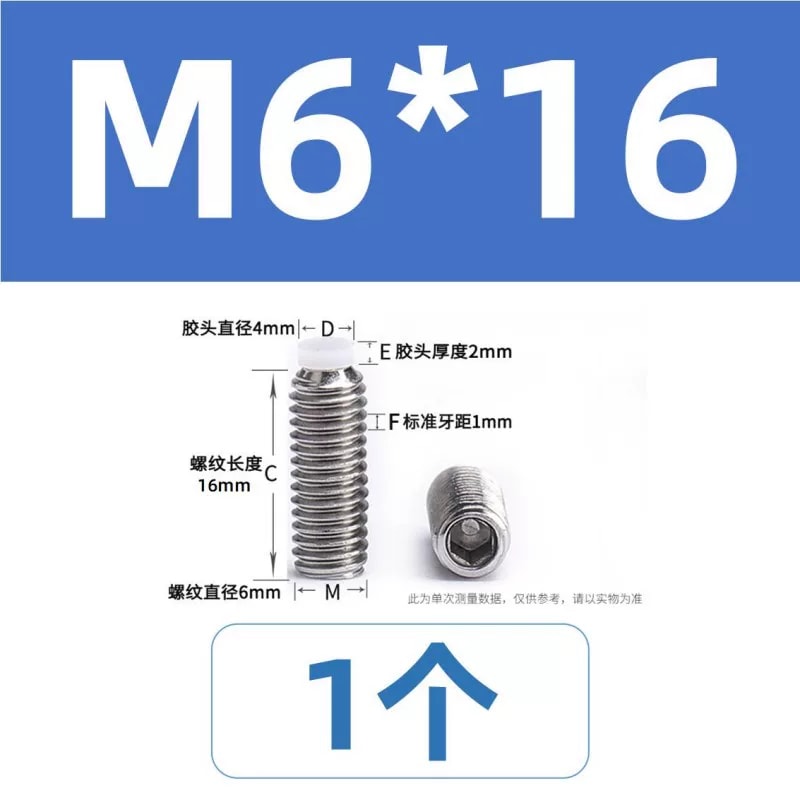

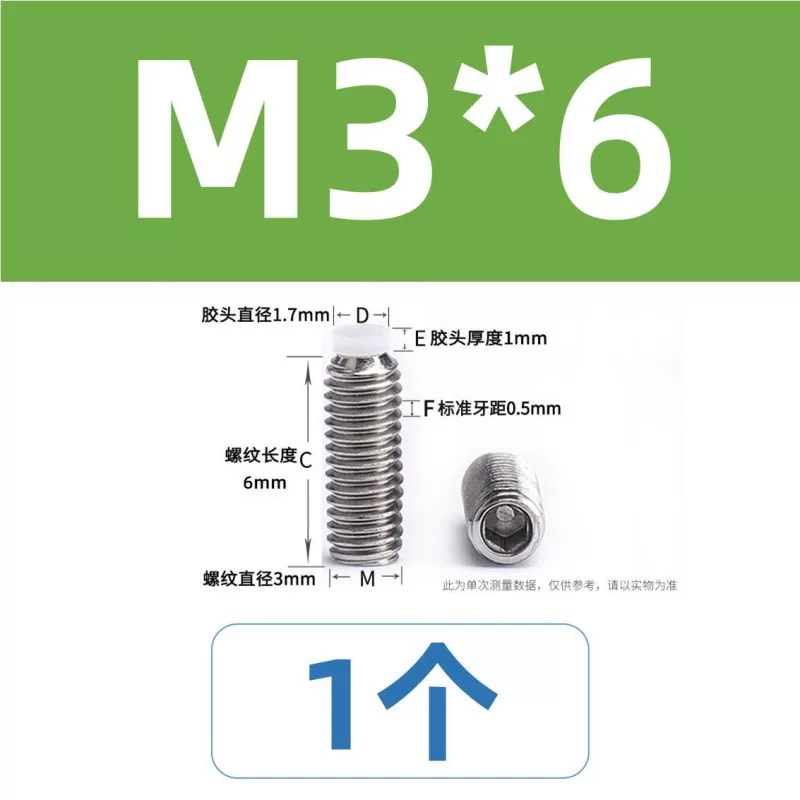

M2图标牙距0.4 mm、尼龙头约Ø1.4×0.8 mm；M3为0.5 mm、约Ø1.7×1 mm；M4为0.7 mm、约Ø2.5×1.2 mm；M5为0.8 mm、约Ø2.5×1.2 mm；M6为1 mm、约Ø4×2 mm。尼龙头数值是来源单次测量，仅供选型参考。

装配与接触

图中另一端是内六角驱动位，白色尼龙头用于与被固定件接触。装配前核对相配内螺纹深度、啮合长度、可用工具空间和接触面材料。来源未提供尼龙硬度、蠕变、耐化学性、拧紧扭矩或最大接触力。

材料及质量边界

主图称不锈钢加尼龙，但没有不锈钢等级、尼龙牌号、表面处理、防腐等级、螺纹公差或质量认证。具体工作温度和振动工况也未说明，应用于精密镜片或涂层时应另行验证。

选型核对

核对公称螺纹、牙距和螺纹长度

把尼龙头尺寸视为参考测量值

确认相配孔深、工具和接触面

索取扭矩、载荷及材料资料

待确认

尼龙头尺寸公差和总长定义

不锈钢与尼龙具体牌号

扭矩、夹持力、蠕变及温度额定

螺纹公差、表面处理和包装扩展规格
