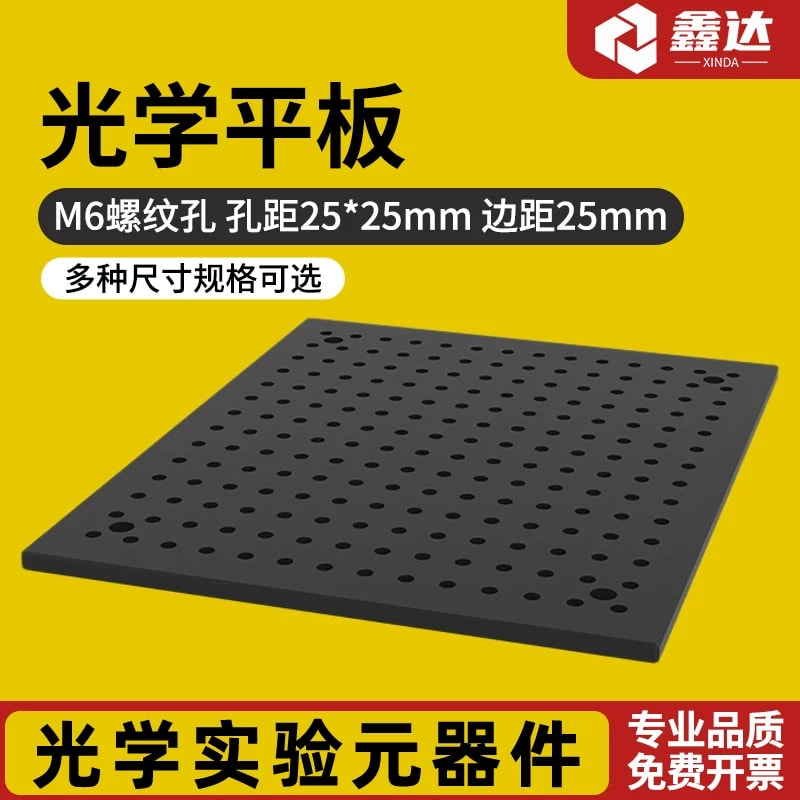

产品主图1 / 25

XINDA-PF-MB-004

25 mm 网格实心铝合金光学平板

黑色硬质阳极氧化工作面，13 mm 来源图纸与多尺寸/定制平台选项

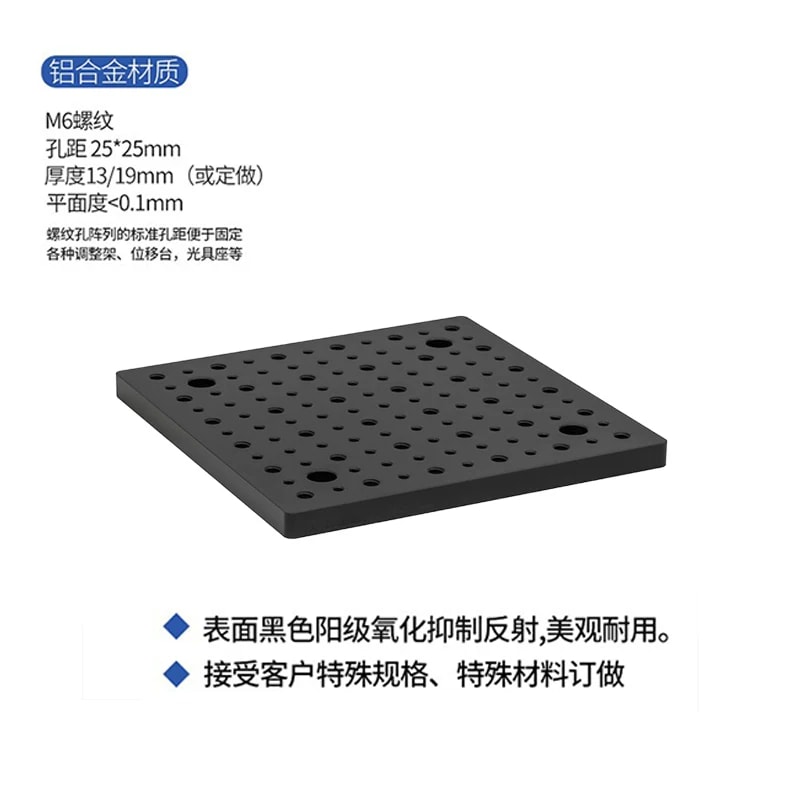

来源确认铝合金实心光学平板结构
M6 均布螺纹孔，标称孔距 25 mm × 25 mm

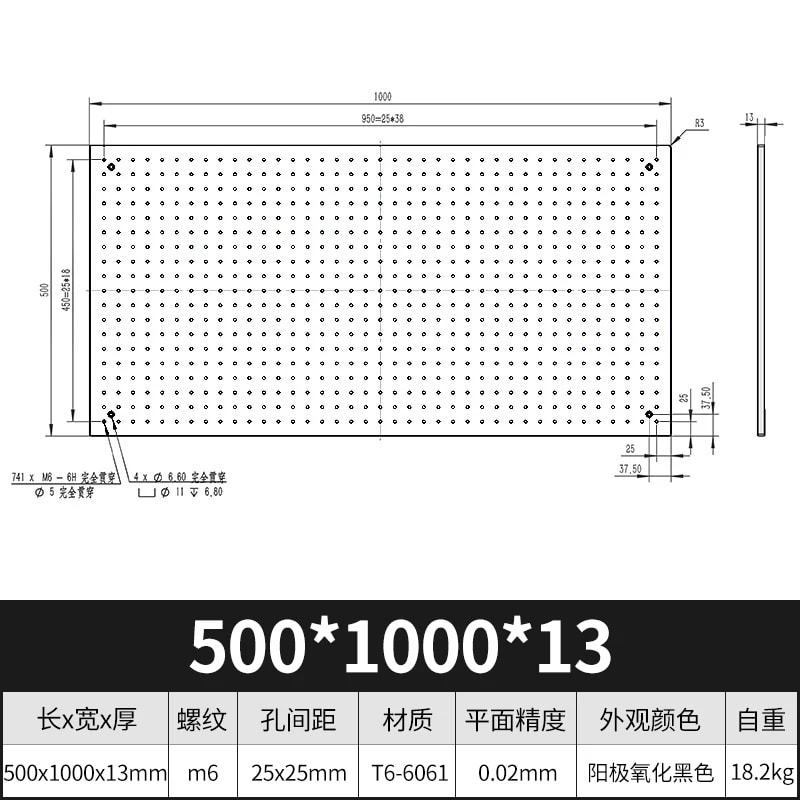

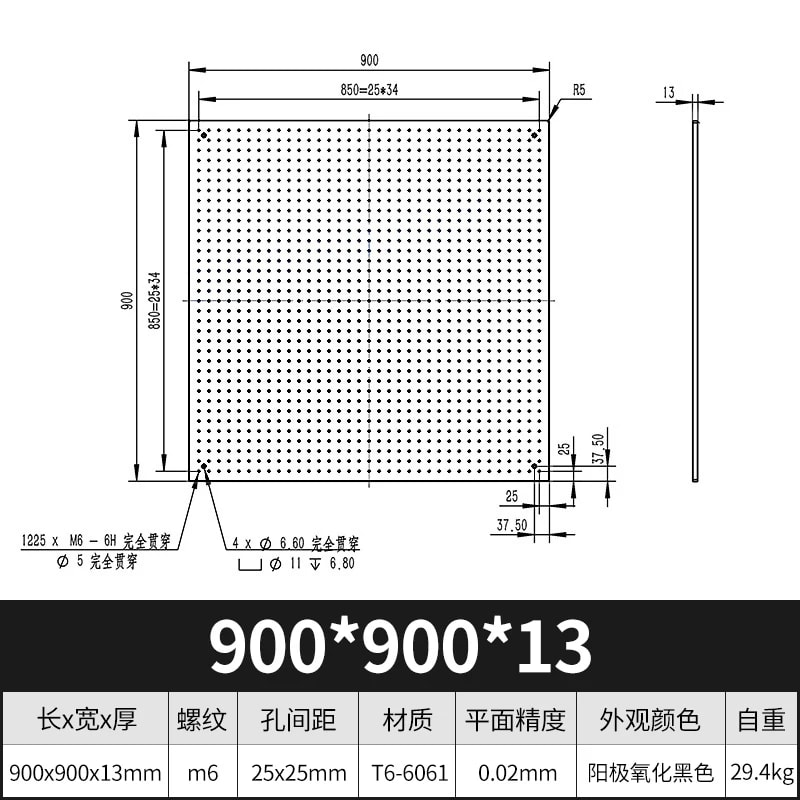

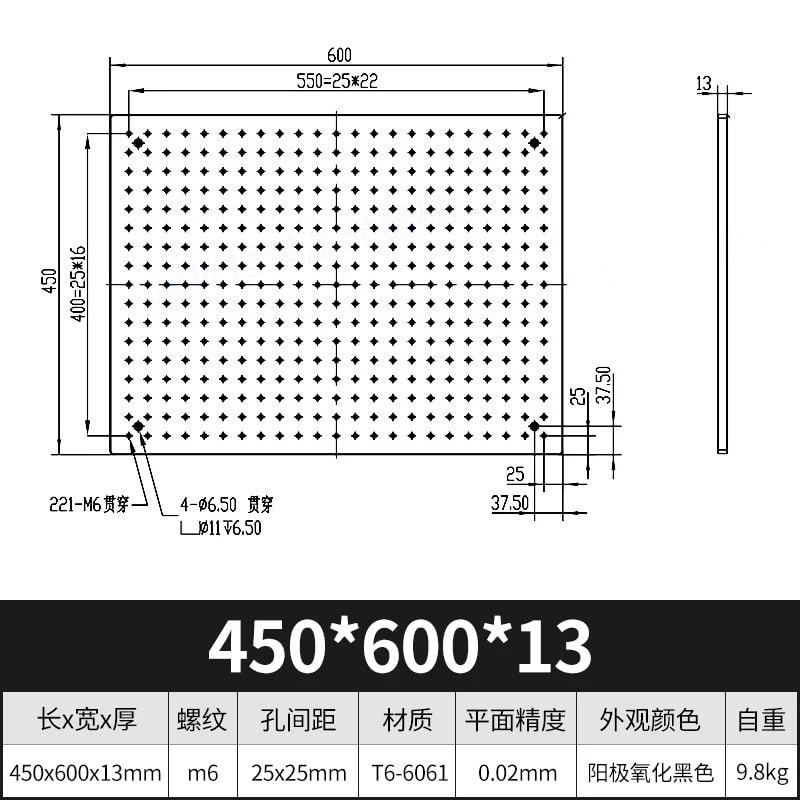

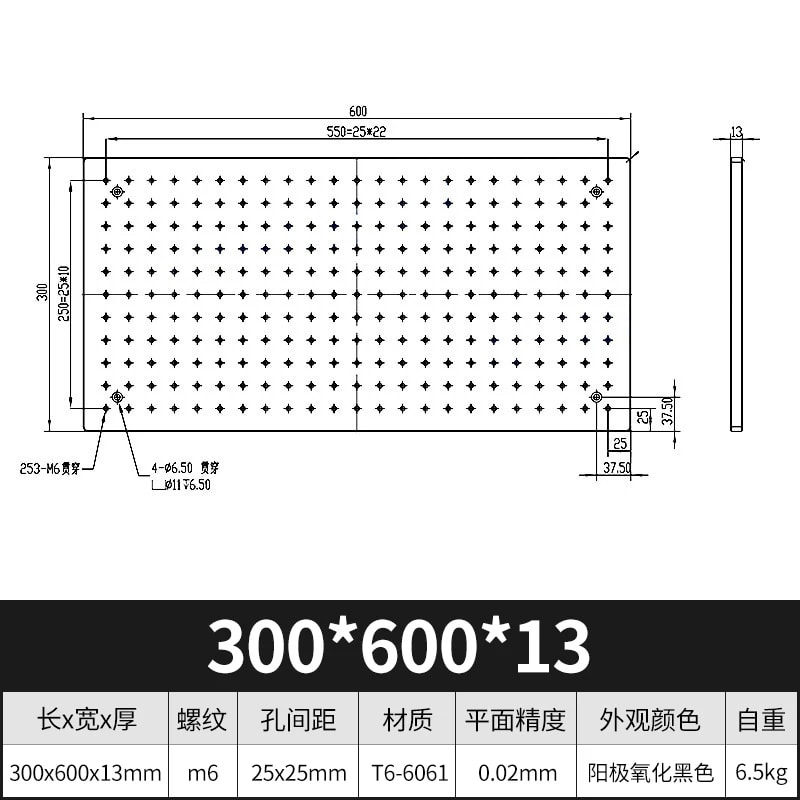

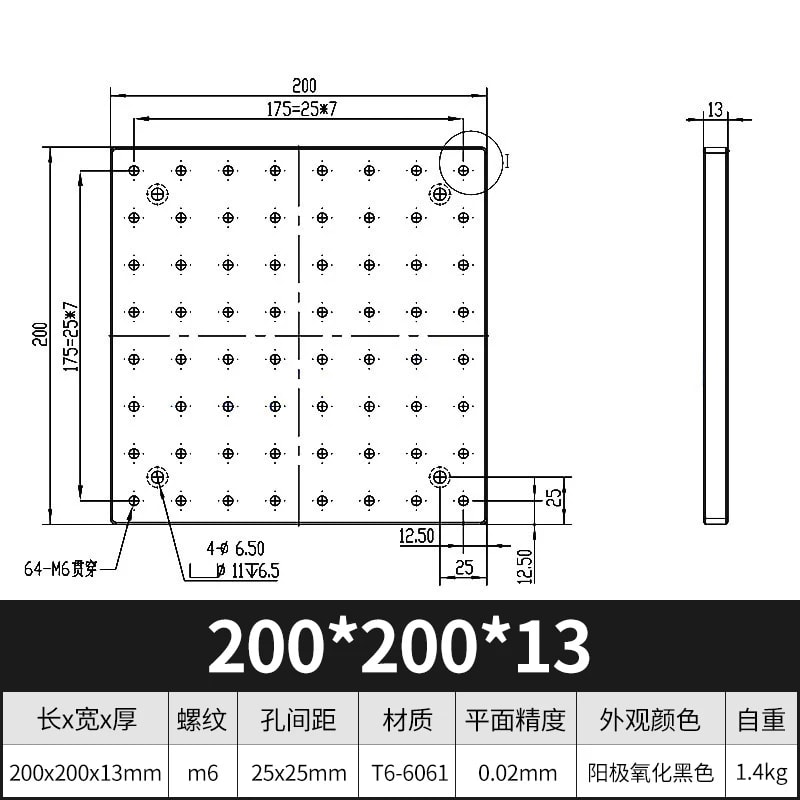

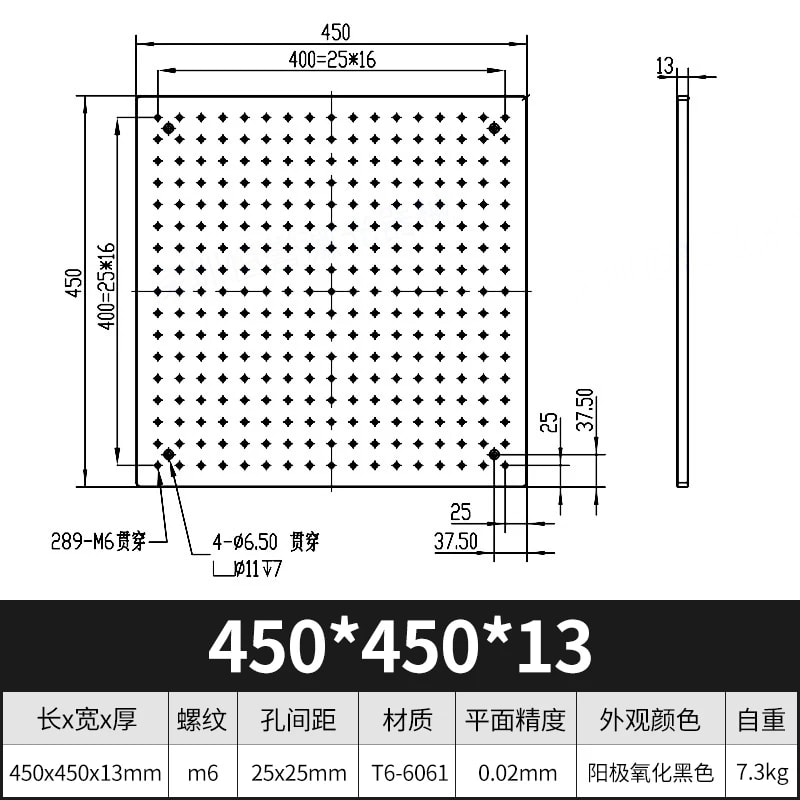

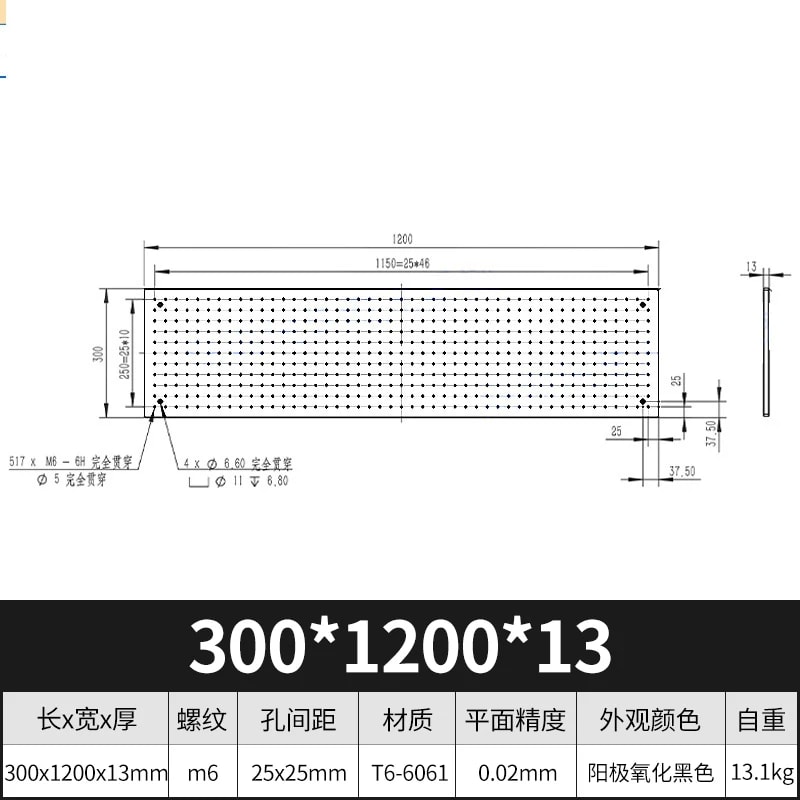

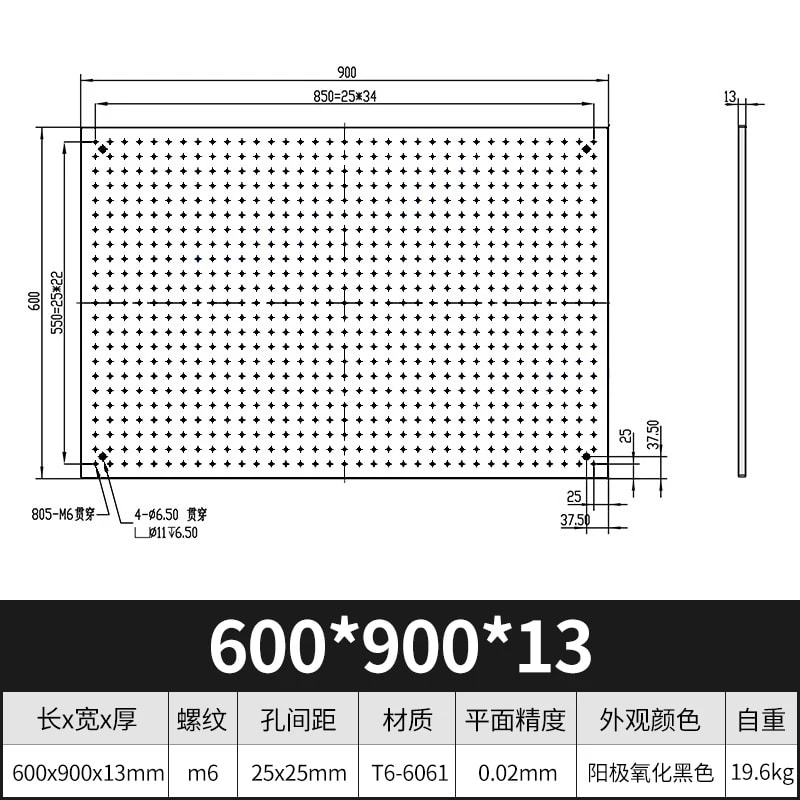

来源图示四个 Ø6.5 通孔、Ø11 沉头深 7 mm 安装位

安装螺纹: M6
孔间距: 25 x 25 mm
可选型号: 25 个标准型号

参考价

CN¥447.00 - CN¥10,074.00

请选择型号查看供货状态。

选择型号并询价

查看 25 个型号

不确定型号？获取选型帮助

型号与供货信息

共 25 个型号；可以选择一个或多个型号统一询价。

选中后可直接在页面底部发起询价，无需返回页首。

单次最多选择 50 个型号

型号	长度	宽度	厚度	交期	参考价
1000 x 1500 x 13 mm 实心铝合金光学平板 1000 x 1500 x 13 mm 实心铝合金光学平板询价	1500 mm	1000 mm	13 mm	2–7 天	CN¥10,074.00
900 x 1200 x 13 mm 实心铝合金光学平板 900 x 1200 x 13 mm 实心铝合金光学平板询价	1200 mm	900 mm	13 mm	2–7 天	CN¥7,237.50
900 x 900 x 13 mm 实心铝合金光学平板 900 x 900 x 13 mm 实心铝合金光学平板询价	900 mm	900 mm	13 mm	2–7 天	CN¥5,262.00
1200 x 1200 x 13 mm 实心铝合金光学平板 1200 x 1200 x 13 mm 实心铝合金光学平板询价	1200 mm	1200 mm	13 mm	2–7 天	CN¥9,750.00
800 x 1200 x 13 mm 实心铝合金光学平板 800 x 1200 x 13 mm 实心铝合金光学平板询价	1200 mm	800 mm	13 mm	2–7 天	CN¥8,334.00
800 x 800 x 13 mm 实心铝合金光学平板 800 x 800 x 13 mm 实心铝合金光学平板询价	800 mm	800 mm	13 mm	2–7 天	CN¥4,999.50
700 x 700 x 13 mm 实心铝合金光学平板 700 x 700 x 13 mm 实心铝合金光学平板询价	700 mm	700 mm	13 mm	2–7 天	CN¥3,333.00
600 x 1200 x 13 mm 实心铝合金光学平板 600 x 1200 x 13 mm 实心铝合金光学平板询价	1200 mm	600 mm	13 mm	2–7 天	CN¥4,612.50
600 x 900 x 13 mm 实心铝合金光学平板 600 x 900 x 13 mm 实心铝合金光学平板询价	900 mm	600 mm	13 mm	2–7 天	CN¥3,312.00
600 x 600 x 13 mm 实心铝合金光学平板 600 x 600 x 13 mm 实心铝合金光学平板询价	600 mm	600 mm	13 mm	2–7 天	CN¥2,299.50
500 x 1000 x 13 mm 实心铝合金光学平板 500 x 1000 x 13 mm 实心铝合金光学平板询价	1000 mm	500 mm	13 mm	2–7 天	CN¥3,333.00
500 x 500 x 13 mm 实心铝合金光学平板 500 x 500 x 13 mm 实心铝合金光学平板询价	500 mm	500 mm	13 mm	2–7 天	CN¥3,361.50

1000 x 1500 x 13 mm 实心铝合金光学平板
询价
1000 x 1500 x 13 mm 实心铝合金光学平板
长度
1500 mm
宽度
1000 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥10,074.00
900 x 1200 x 13 mm 实心铝合金光学平板
询价
900 x 1200 x 13 mm 实心铝合金光学平板
长度
1200 mm
宽度
900 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥7,237.50
900 x 900 x 13 mm 实心铝合金光学平板
询价
900 x 900 x 13 mm 实心铝合金光学平板
长度
900 mm
宽度
900 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥5,262.00
1200 x 1200 x 13 mm 实心铝合金光学平板
询价
1200 x 1200 x 13 mm 实心铝合金光学平板
长度
1200 mm
宽度
1200 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥9,750.00
800 x 1200 x 13 mm 实心铝合金光学平板
询价
800 x 1200 x 13 mm 实心铝合金光学平板
长度
1200 mm
宽度
800 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥8,334.00
800 x 800 x 13 mm 实心铝合金光学平板
询价
800 x 800 x 13 mm 实心铝合金光学平板
长度
800 mm
宽度
800 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥4,999.50
700 x 700 x 13 mm 实心铝合金光学平板
询价
700 x 700 x 13 mm 实心铝合金光学平板
长度
700 mm
宽度
700 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥3,333.00
600 x 1200 x 13 mm 实心铝合金光学平板
询价
600 x 1200 x 13 mm 实心铝合金光学平板
长度
1200 mm
宽度
600 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥4,612.50
600 x 900 x 13 mm 实心铝合金光学平板
询价
600 x 900 x 13 mm 实心铝合金光学平板
长度
900 mm
宽度
600 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥3,312.00
600 x 600 x 13 mm 实心铝合金光学平板
询价
600 x 600 x 13 mm 实心铝合金光学平板
长度
600 mm
宽度
600 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥2,299.50
500 x 1000 x 13 mm 实心铝合金光学平板
询价
500 x 1000 x 13 mm 实心铝合金光学平板
长度
1000 mm
宽度
500 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥3,333.00
500 x 500 x 13 mm 实心铝合金光学平板
询价
500 x 500 x 13 mm 实心铝合金光学平板
长度
500 mm
宽度
500 mm
厚度
13 mm
交期
2–7 天
参考价
CN¥3,361.50

已显示 12 / 25 个型号

产品概述与选型说明

产品族范围、材料界面、选型边界与供应说明。

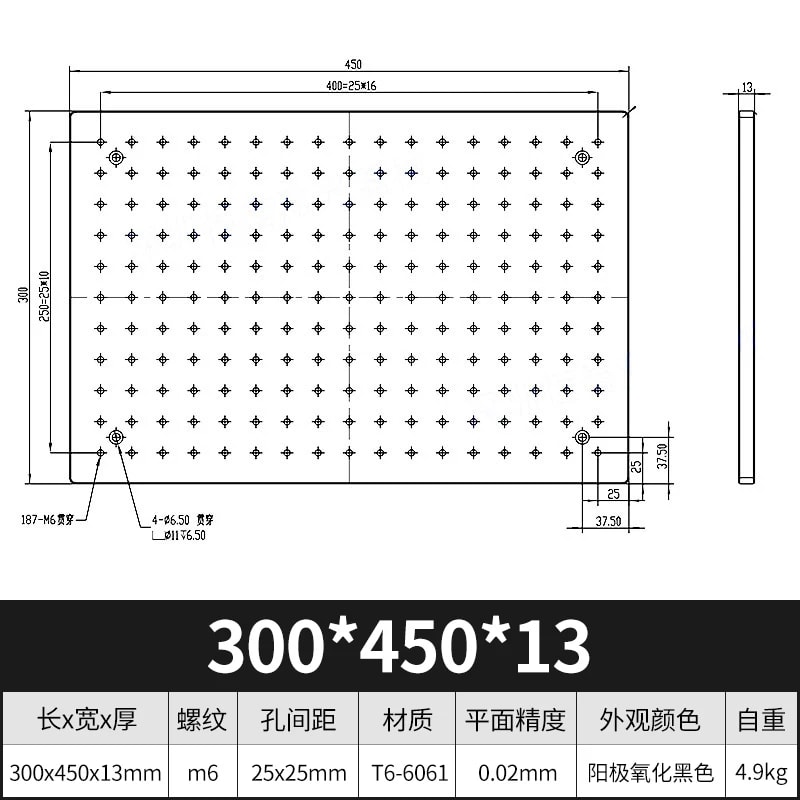

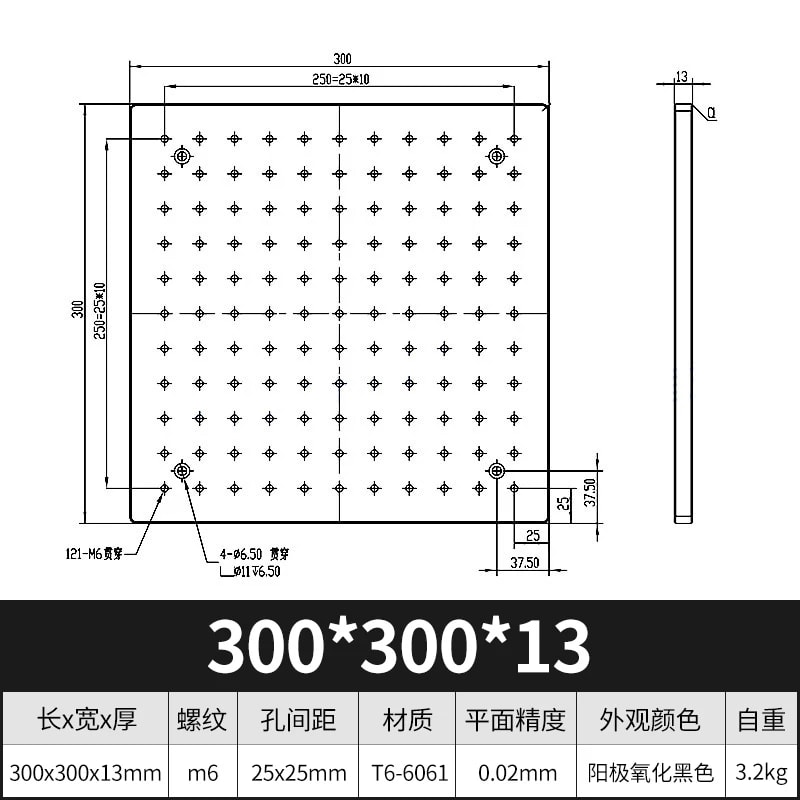

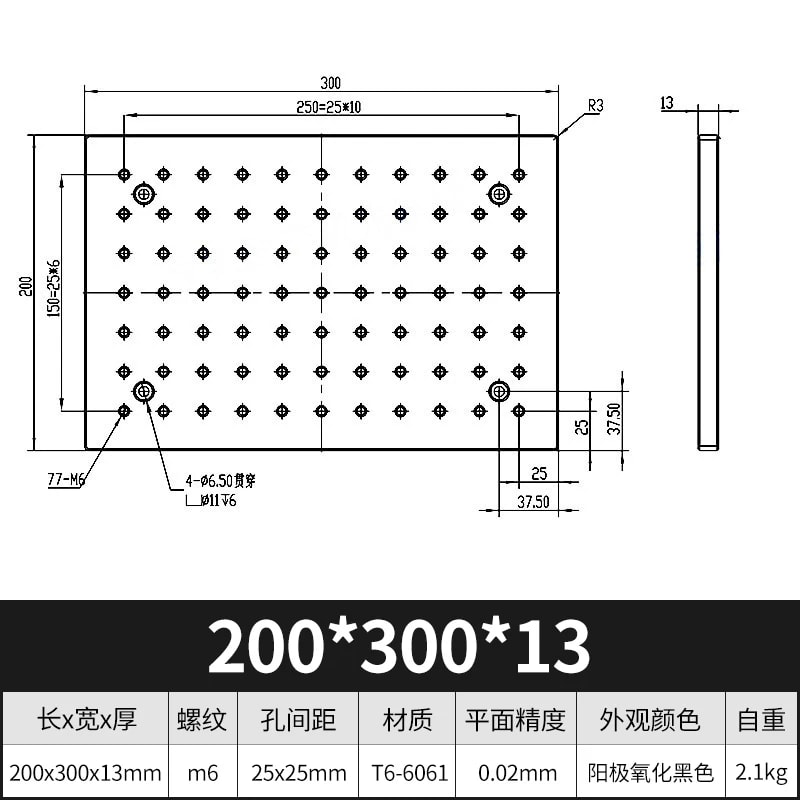

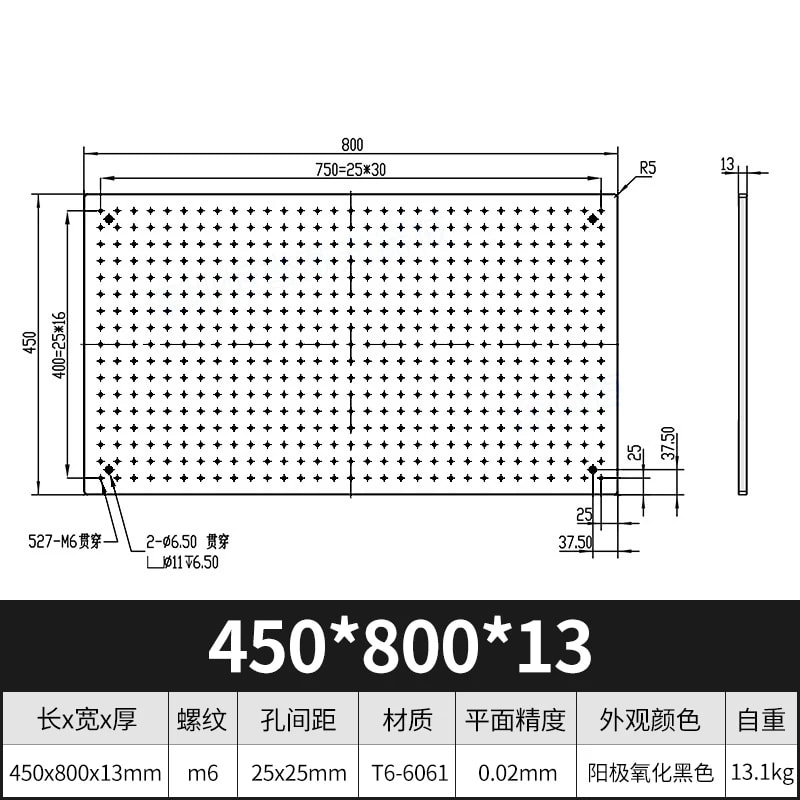

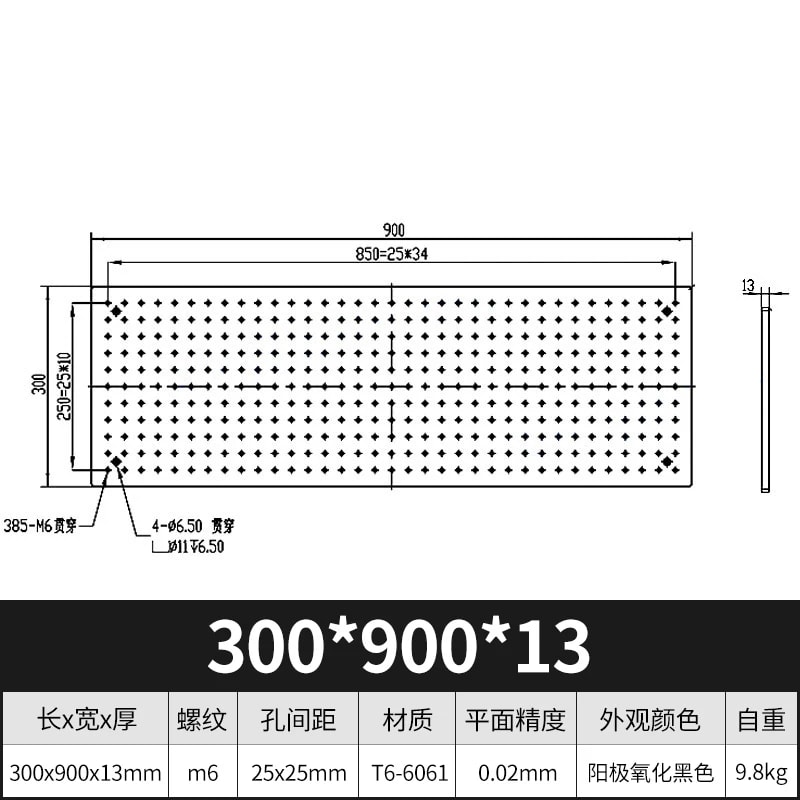

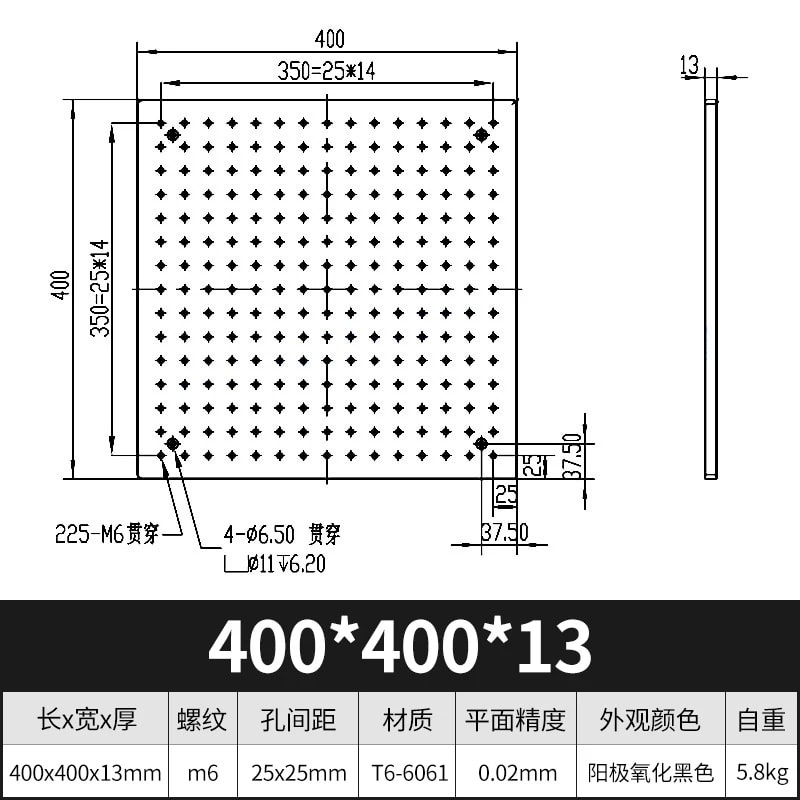

为实验装置提供公制安装网格的实心铝合金光学平板。来源标注 M6 螺纹孔、25 × 25 mm 孔距与黑色阳极氧化表面；所选 SKU 的长宽和厚度按具体规格记录保留。通用来源图仅用于理解安装结构，不能代替每个尺寸的加工图。

工作孔与安装孔

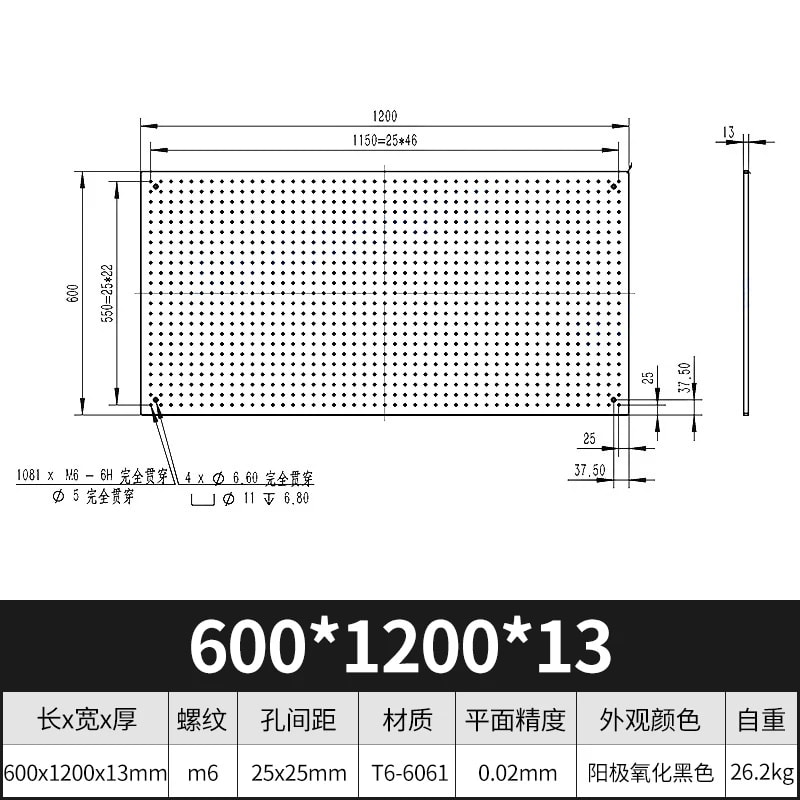

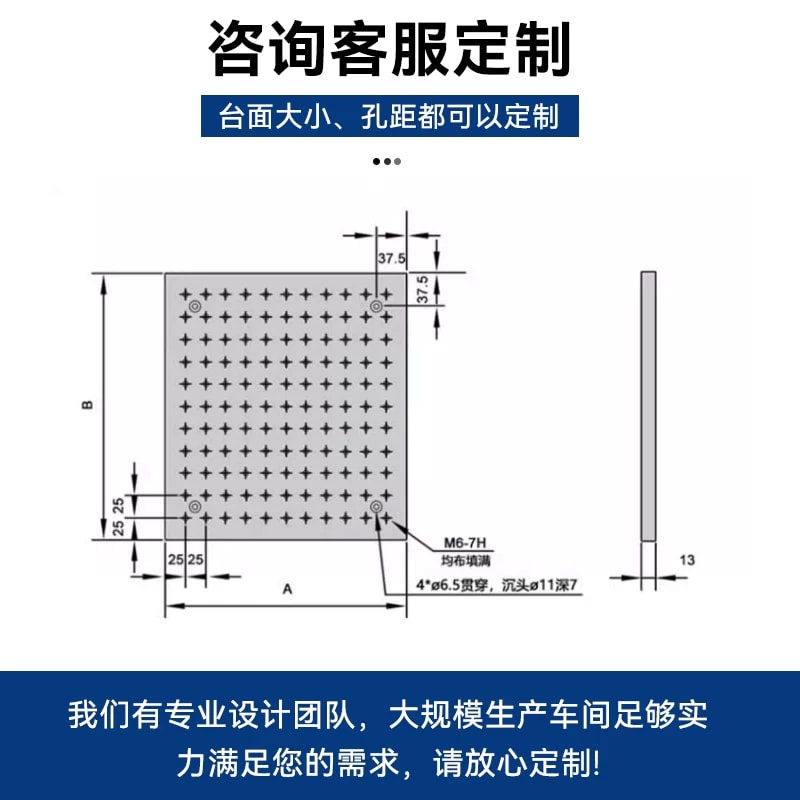

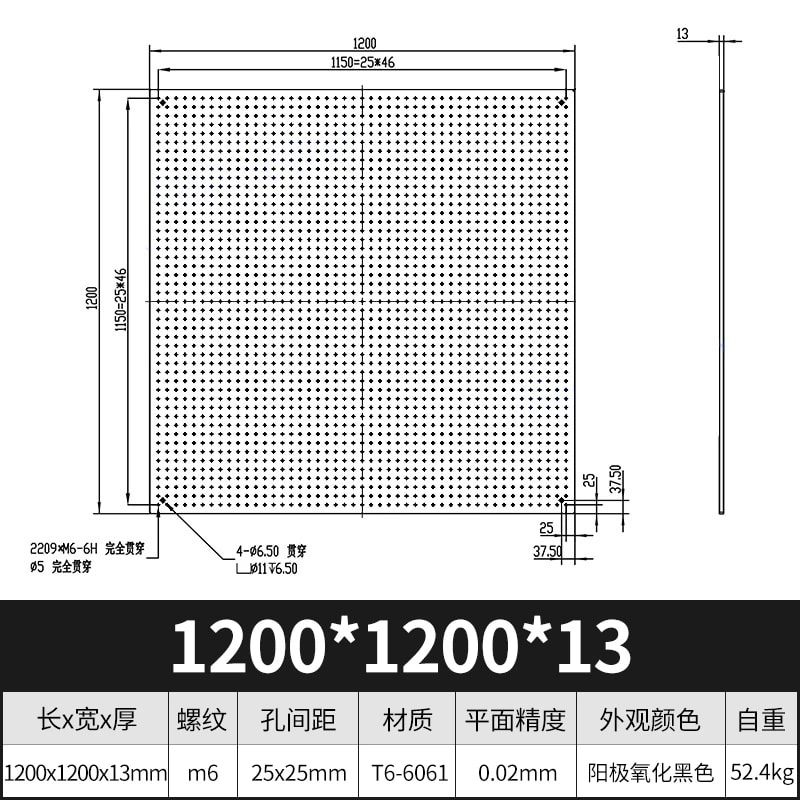

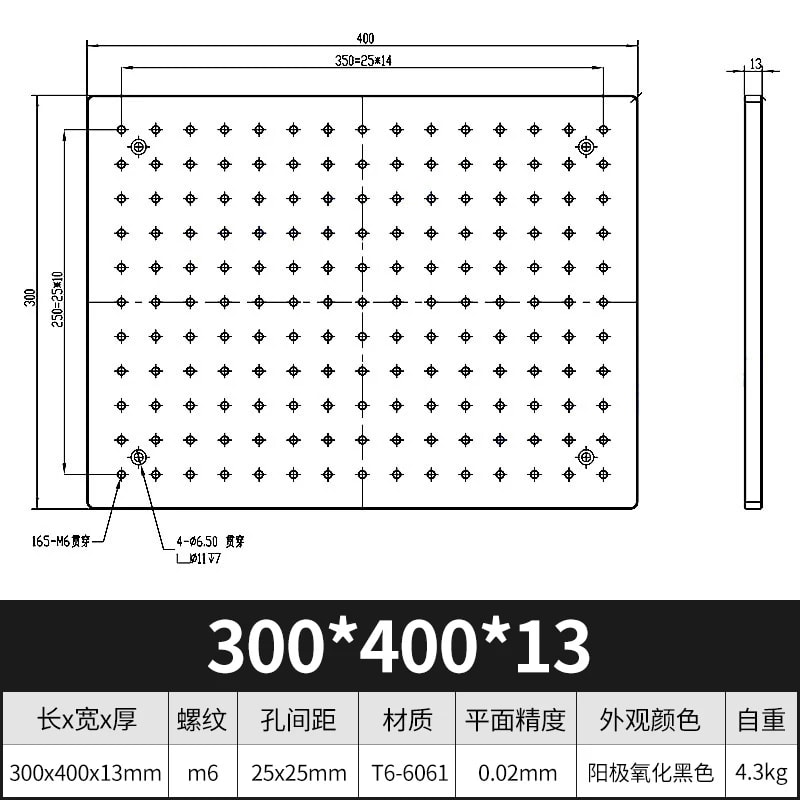

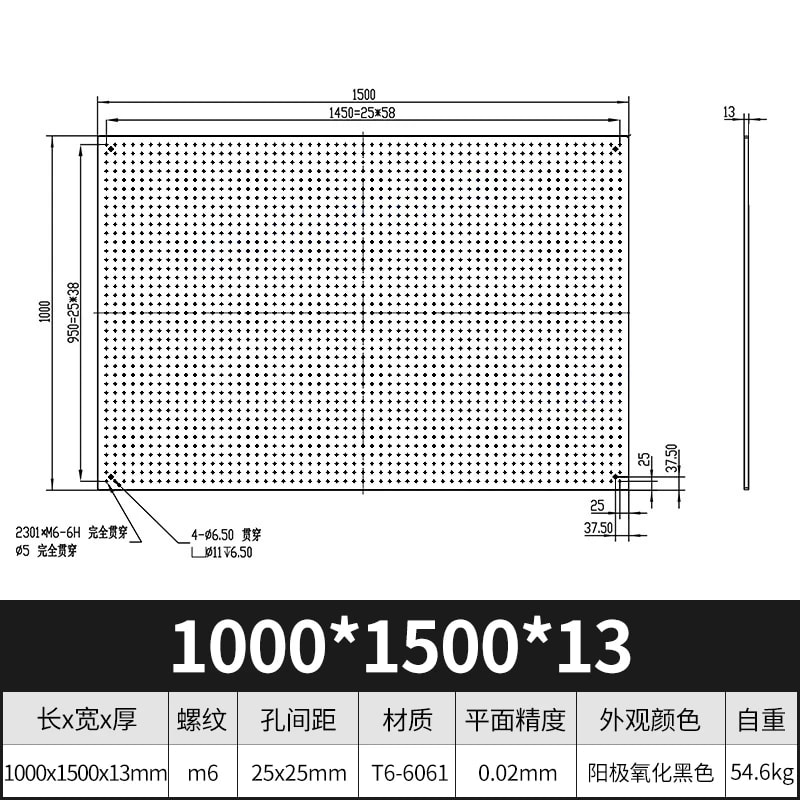

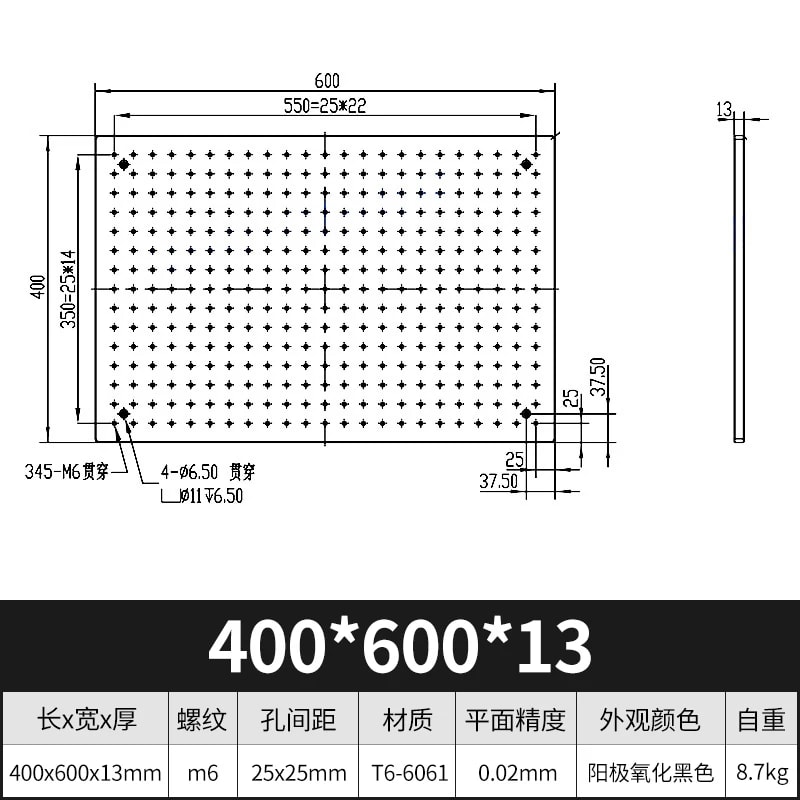

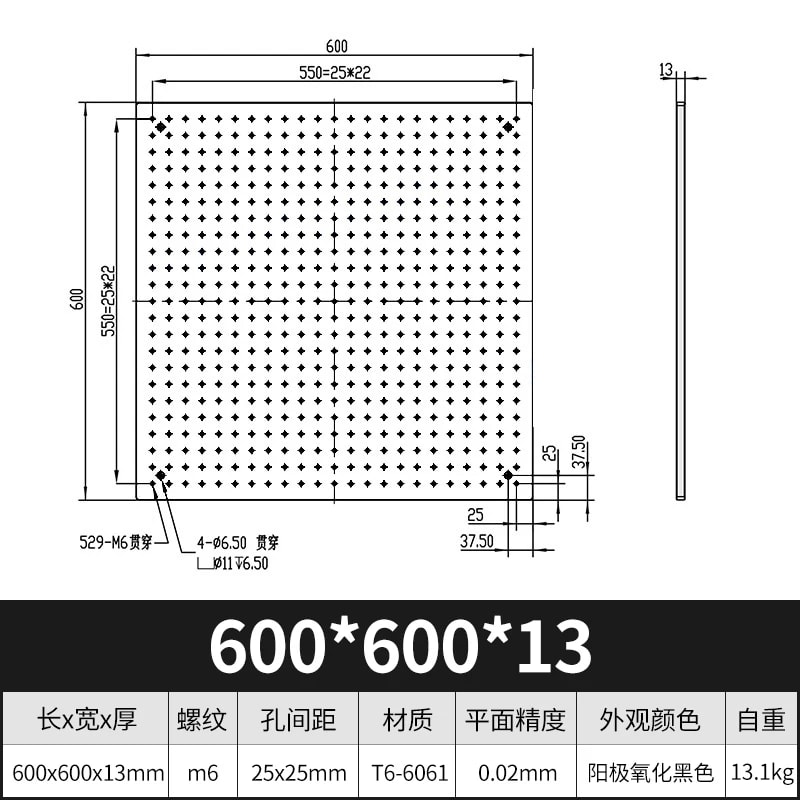

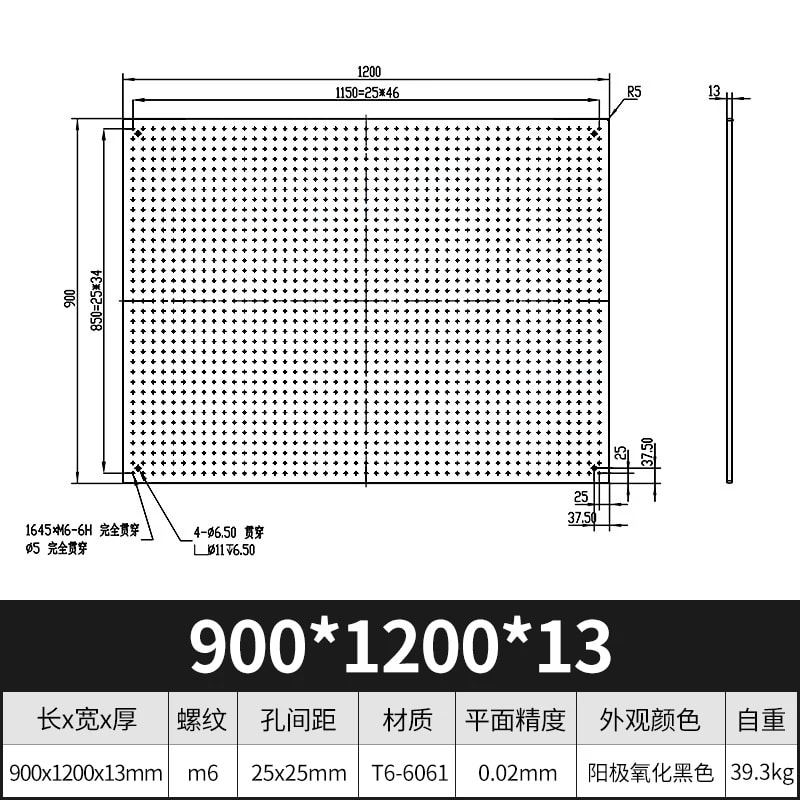

通用图标注 M6-7H 工作孔、四个 Ø6.5 通孔及 Ø11、深 7 mm 的沉孔。已有来源审核记录指出部分大尺寸图采用 M6-6H，边距也可能随尺寸变化。因此，螺纹公差、边距和沉孔结构必须按目标尺寸图纸确认，不能将通用图全套参数默认复制到每个 SKU。

板厚与材料

来源以 13 mm 图纸为主，系列资料还列有 19 mm 或定制厚度。未明确标注的厚度不推定。部分材料图标记 T6-6061，采购需要材质保证时应索取对应材料证明；不能把系列图标记当成所有尺寸均已取得材料认证。

选型与供货

根据设备布局确定外形，再检查安装孔、支撑方式、有效螺纹深度及紧固件长度。把手、支架和紧固件不默认包含；单独确认数量和适配性。现有资料未提供推荐扭矩或额定载荷。

精度与定制

来源系列平面度宣传与局部尺寸图数值不构成统一验收方法。精密实验应约定测量基准、区域、支撑状态和温度。定制需求需提供外形、孔表、公差、材料与表面处理要求；此实心板没有逐尺寸隔振测试数据。

选型核对

具体尺寸与厚度

目标图纸的孔位、边距及螺纹公差

安装沉孔与紧固件长度

支撑方案和设备载荷

材料及平面度验收

待确认

各 SKU 螺纹深度和允许载荷

统一平面度验收方法

各 SKU 材料证明

隔振性能

推荐紧固扭矩

采购与技术资料

选择具体型号后，我们会核对价格、供货状态、交期和所需技术文件。

采购方式

按型号提交正式询价

参考交期

确认型号与数量后回复

技术文件

询价时可申请图纸与规格资料

典型应用

镜架、位移台与光具座的小型自由空间光路搭建
相机、照明与机器视觉组件的模块化固定
作为主光学平台上的可拆卸子系统底板
特殊外形、孔阵列或安装孔位的非标平台项目

产品特点

来源确认铝合金实心光学平板结构
M6 均布螺纹孔，标称孔距 25 mm × 25 mm
来源图示四个 Ø6.5 通孔、Ø11 沉头深 7 mm 安装位
黑色阳极氧化表面，支持台面尺寸与孔位定制询价

通用参数

安装螺纹: M6
孔间距: 25 x 25 mm
