ZGA-25 系列 Φ25 mm 带底座不锈钢光学支杆

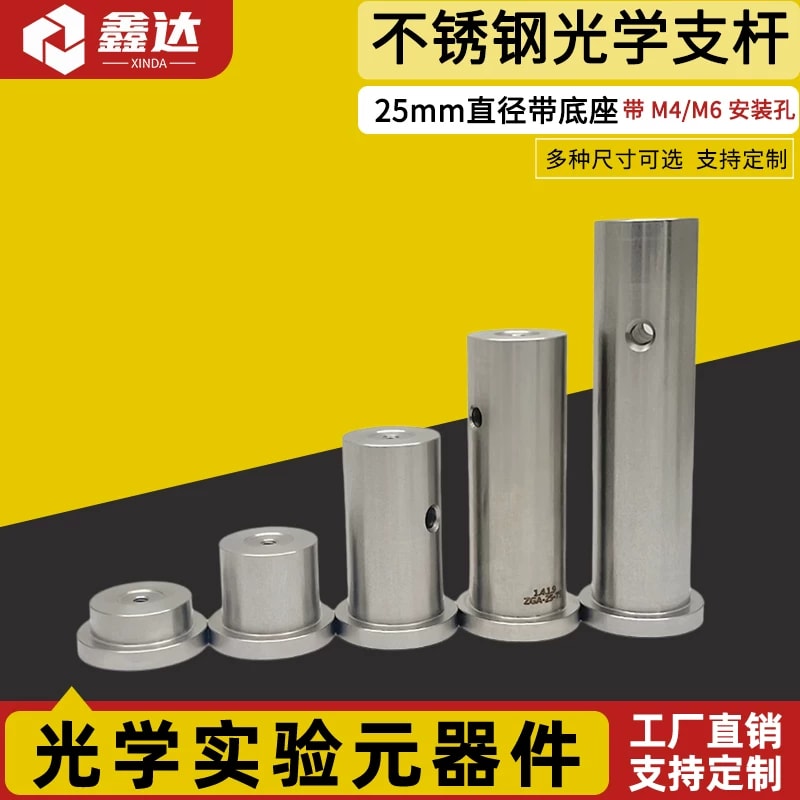

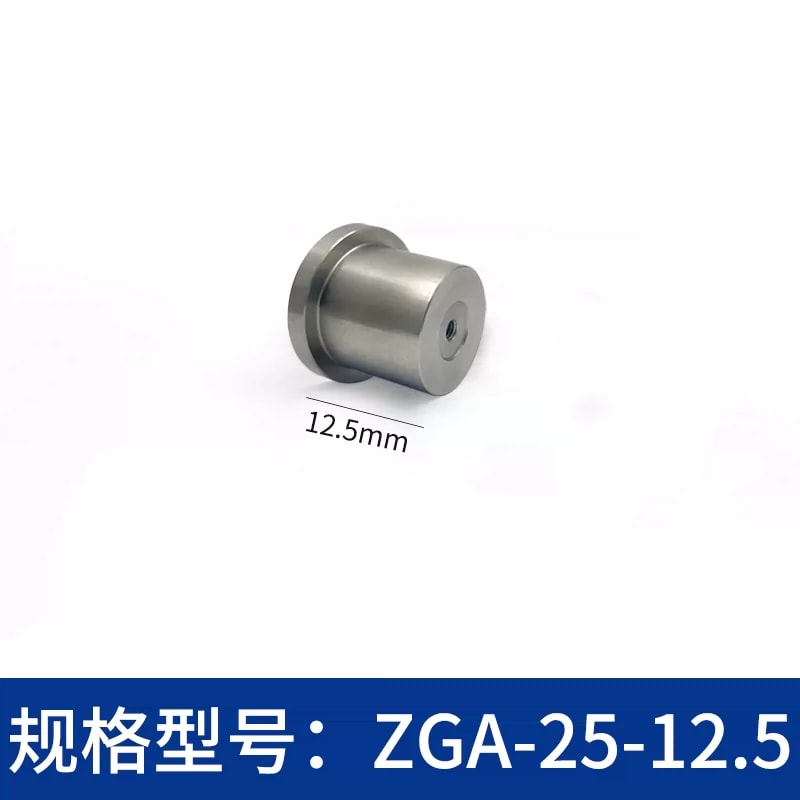

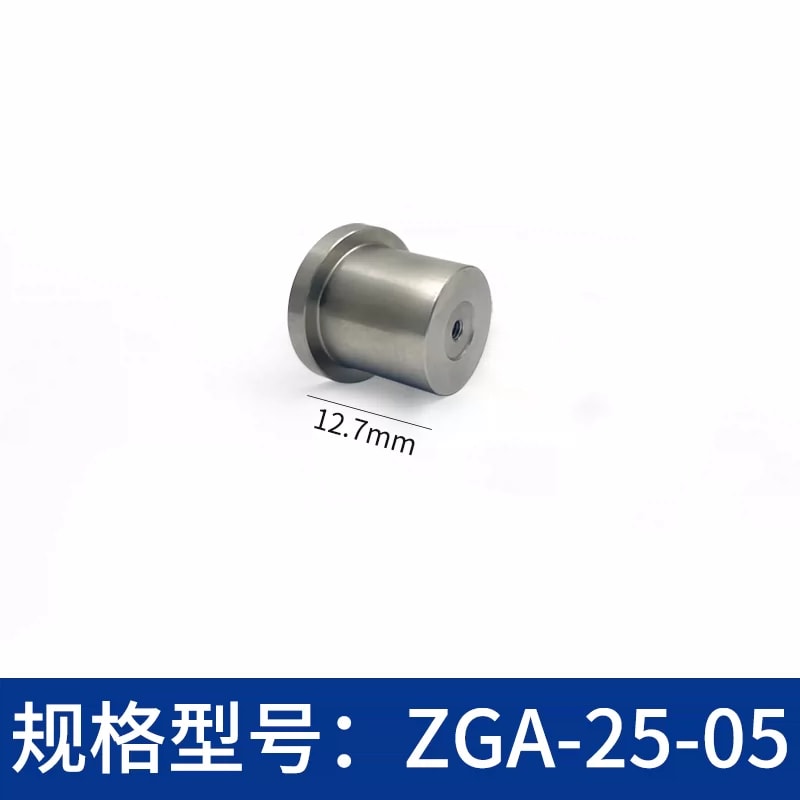

ZGA-25 系列为主体直径 25 mm 的不锈钢光学支杆，底部带一体圆形法兰，顶部与底部提供轴向安装螺纹孔。20 张独立型号图明确标出各自长度，包含公制长度和英寸对应长度；ZGA-25-05 为 12.7 mm，而 ZGA-25-12.5 为 12.5 mm，需分别选型。

型号与长度

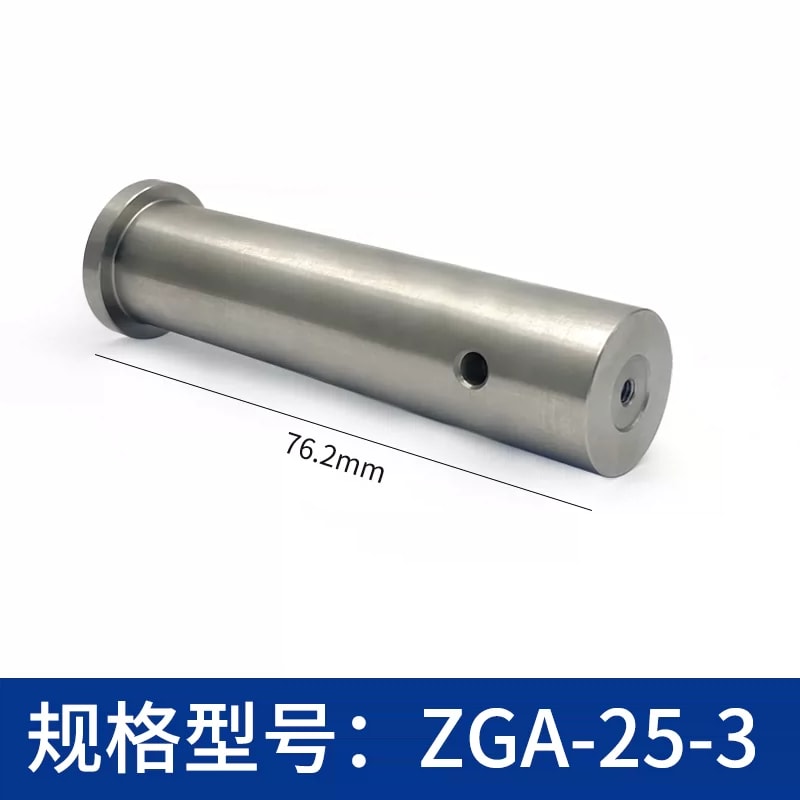

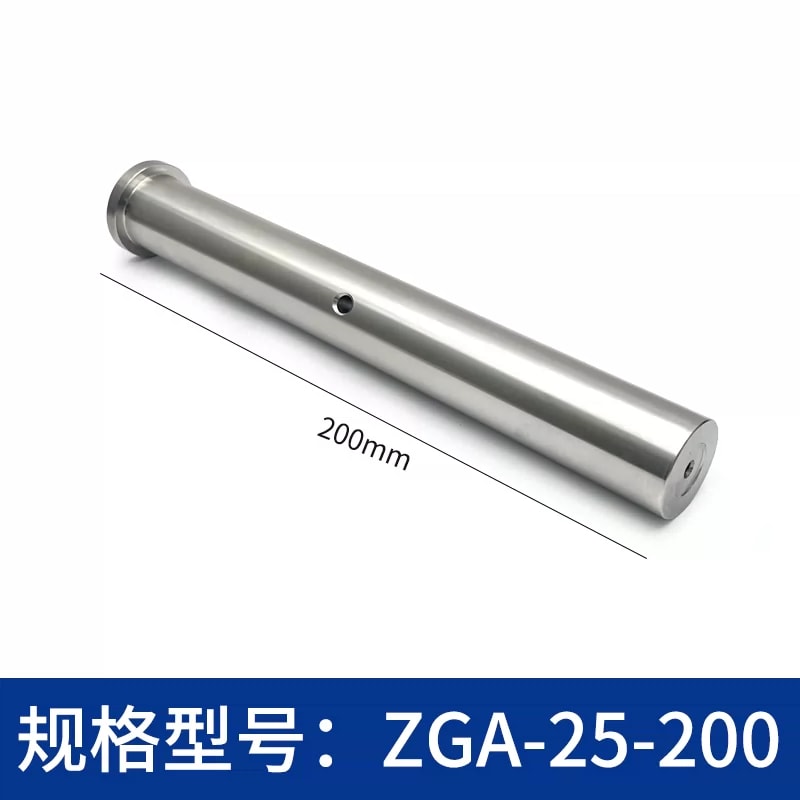

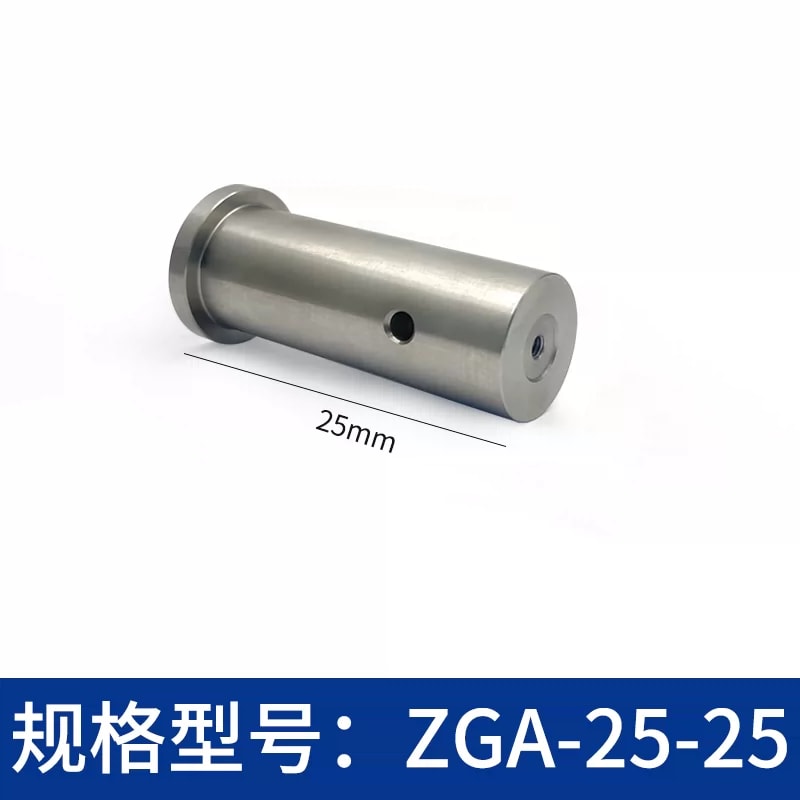

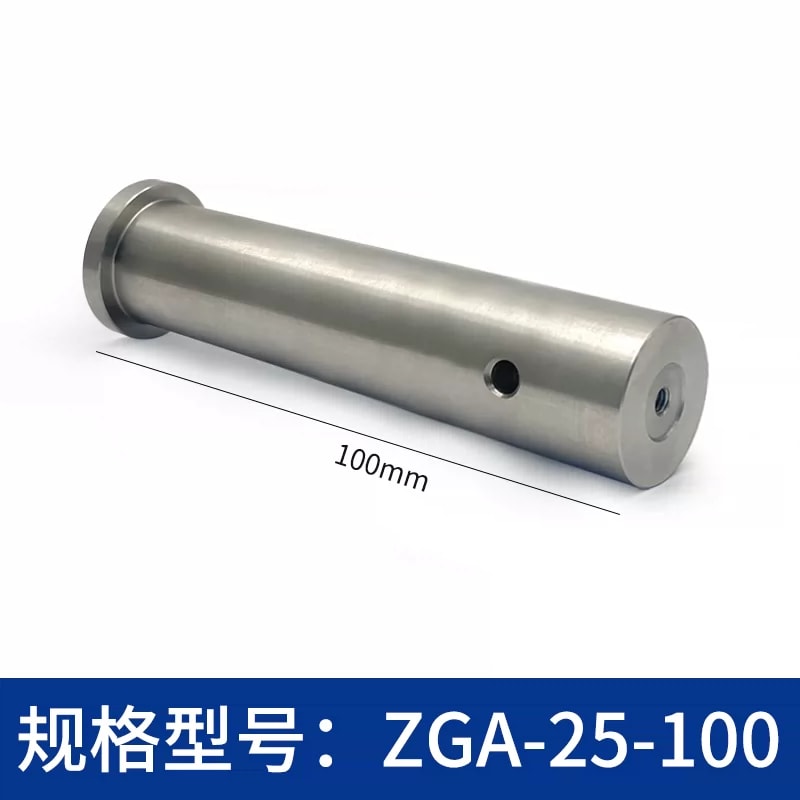

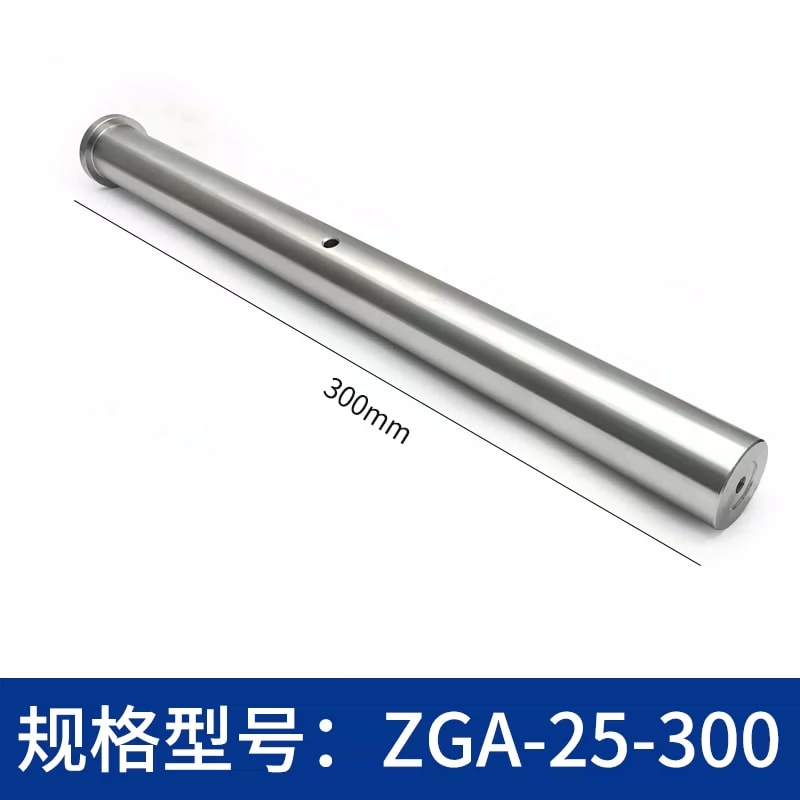

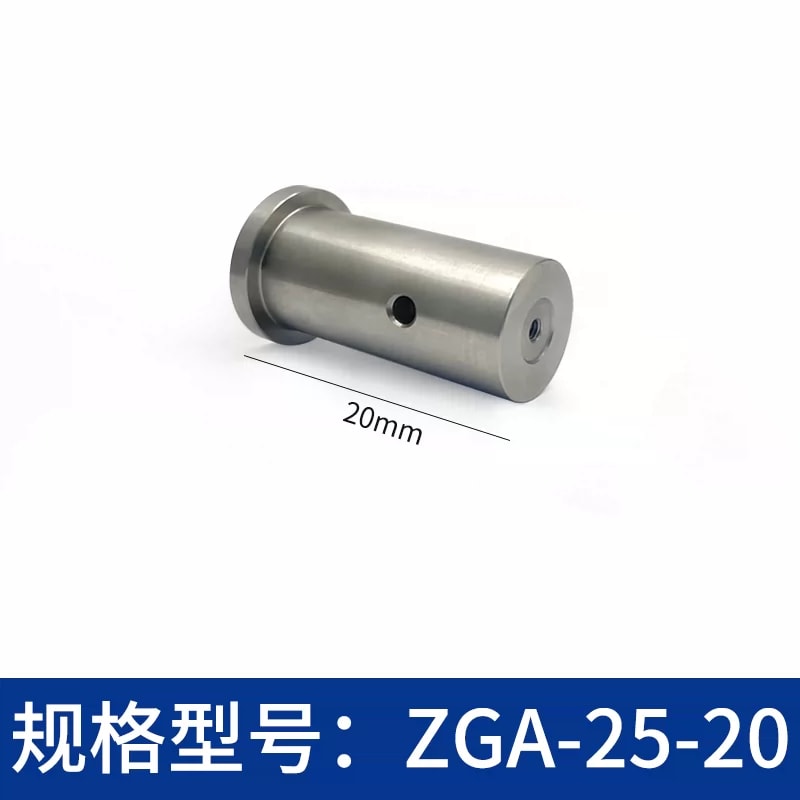

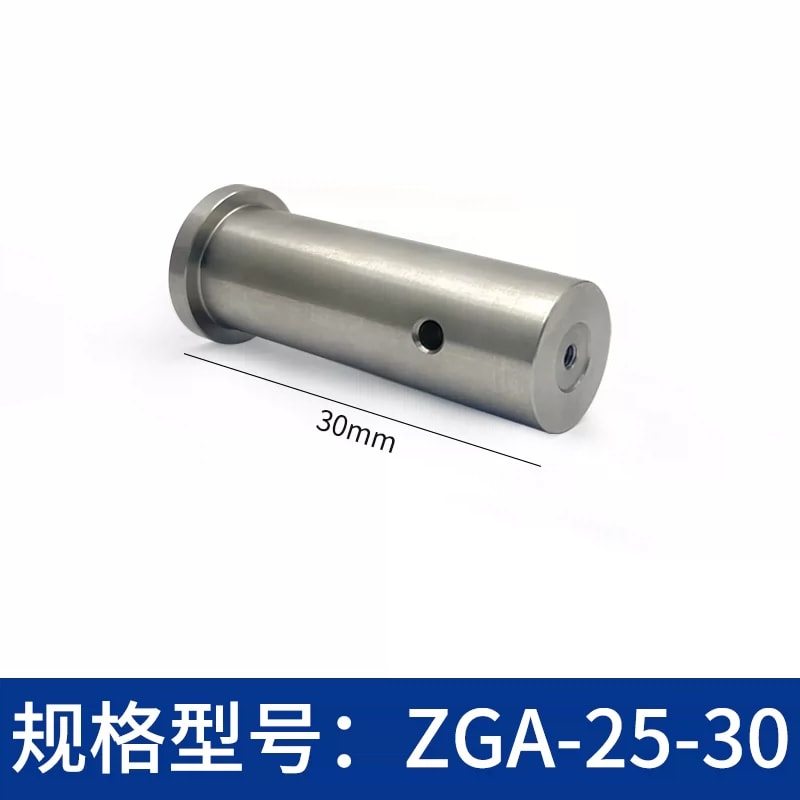

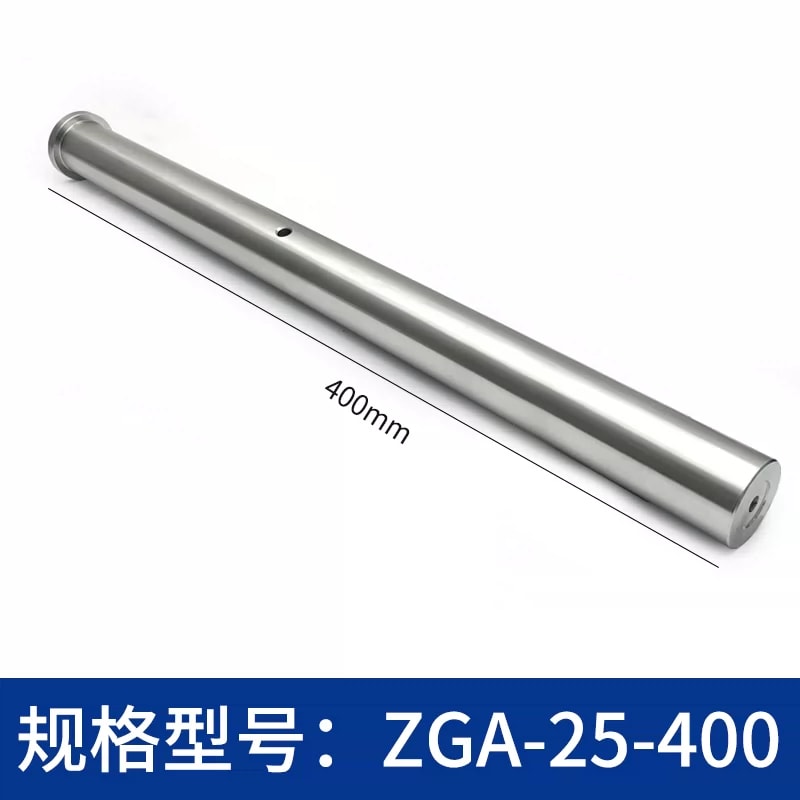

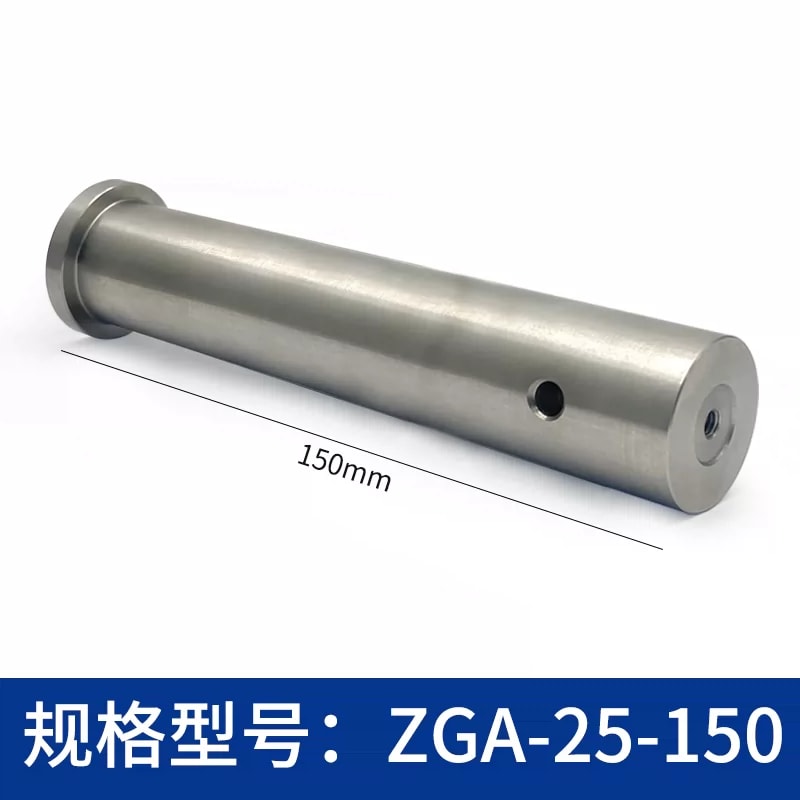

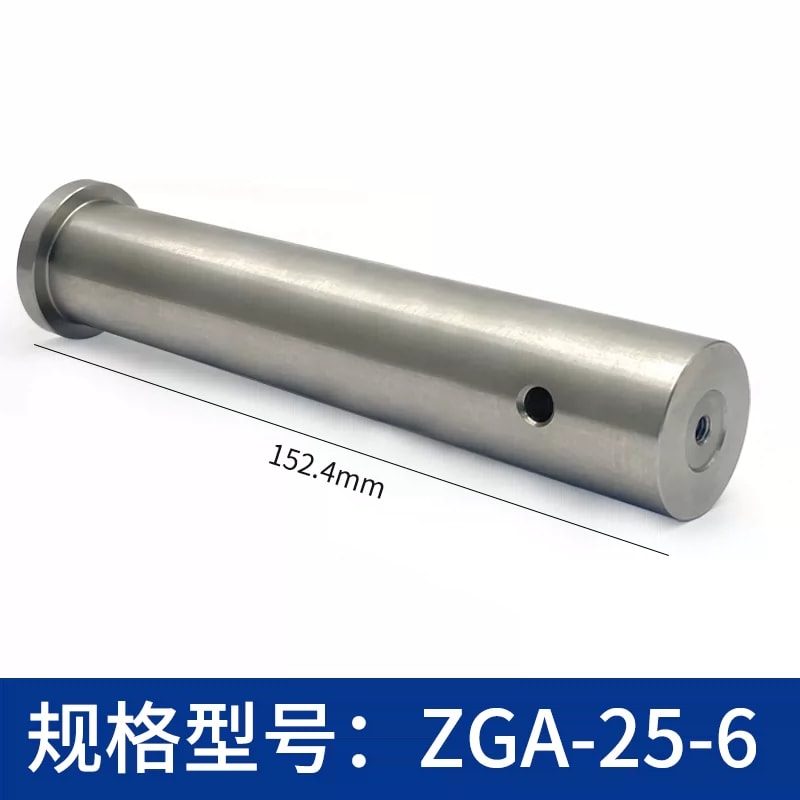

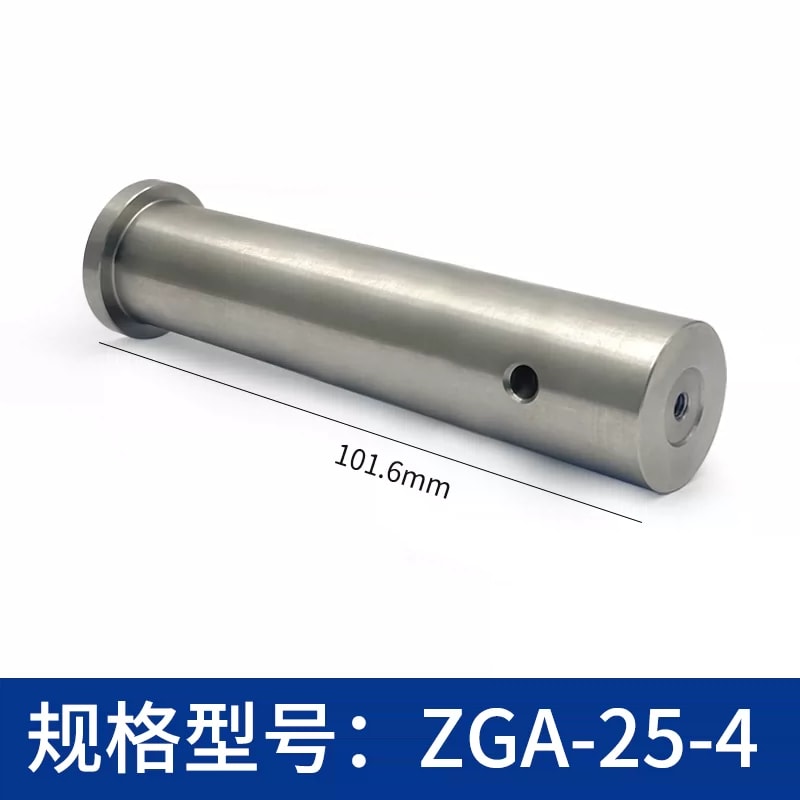

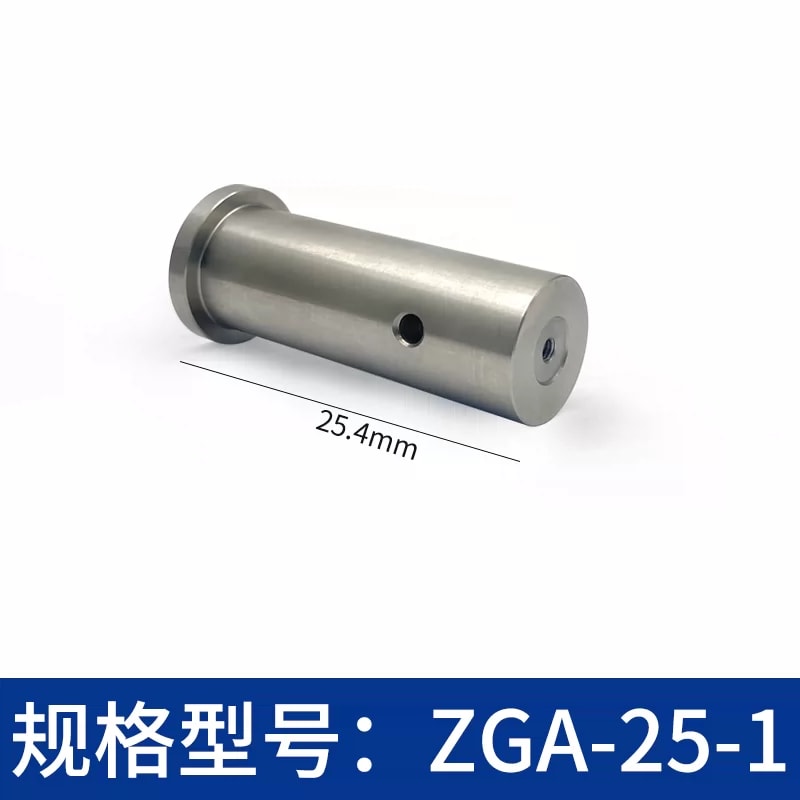

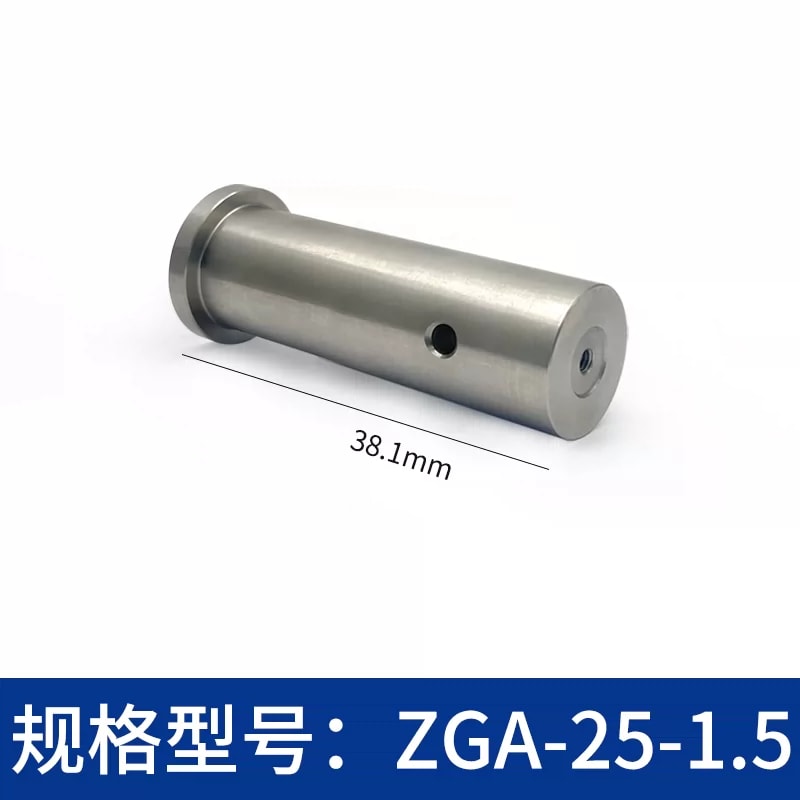

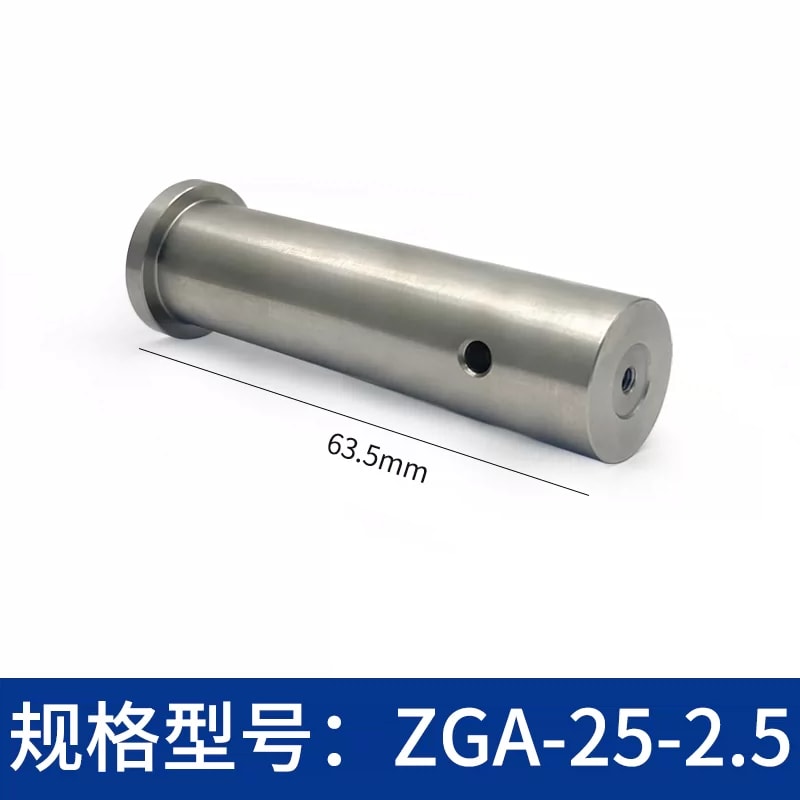

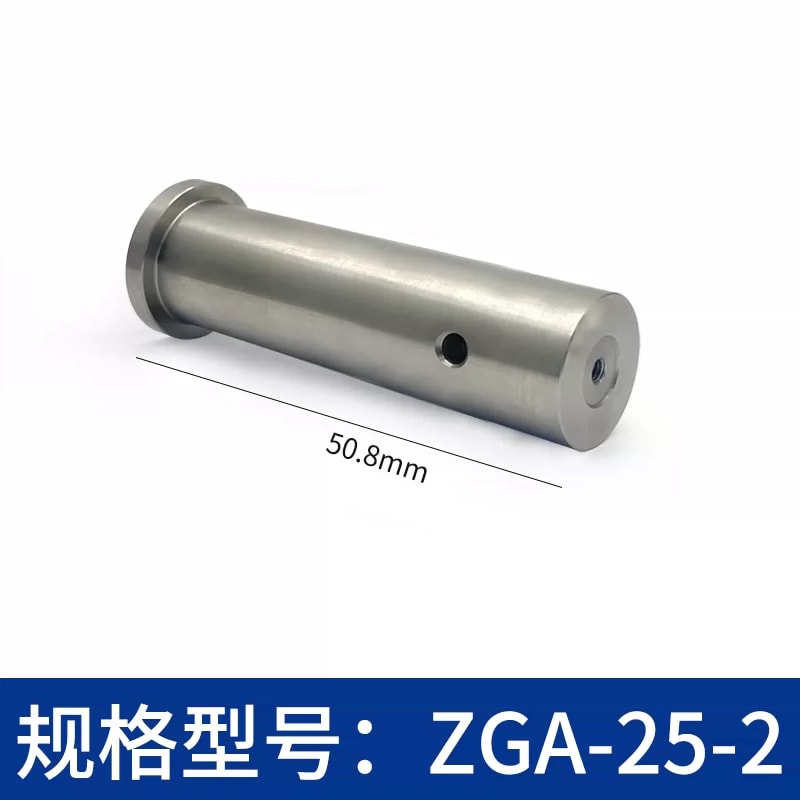

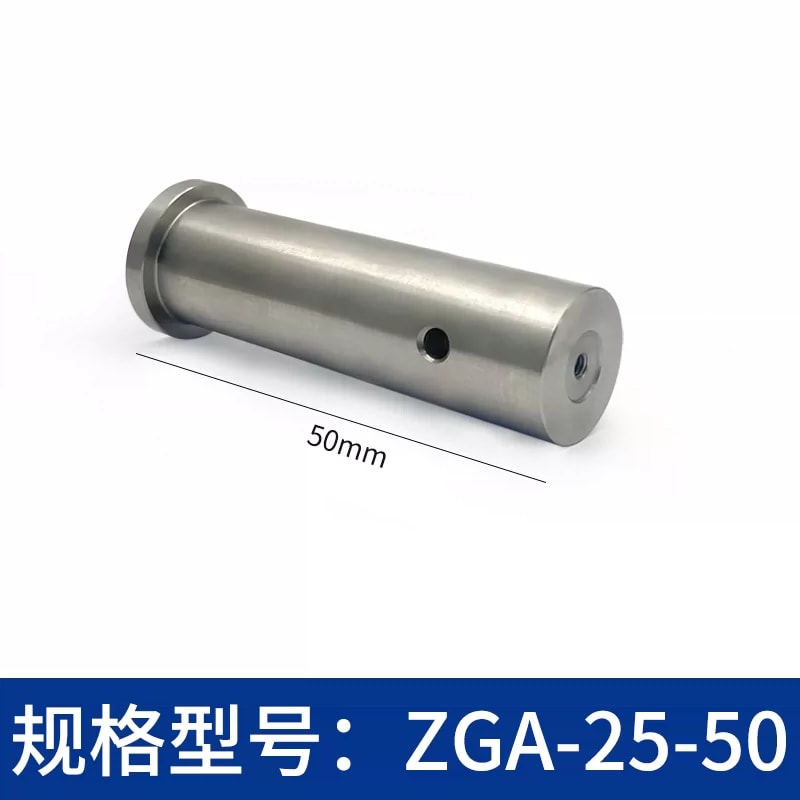

按独立型号图核验：05、1、1.5、2、2.5、3、4、6 分别标注 12.7、25.4、38.1、50.8、63.5、76.2、101.6、152.4 mm；其余为 12.5、20、25、30、38、50、75、100、150、200、300、400 mm。上述数值直接来自型号图，不靠型号后缀推算。来源未给正式工程图，法兰直径、厚度和长度测量基准（是否包含法兰）待确认。

螺纹与操作通孔

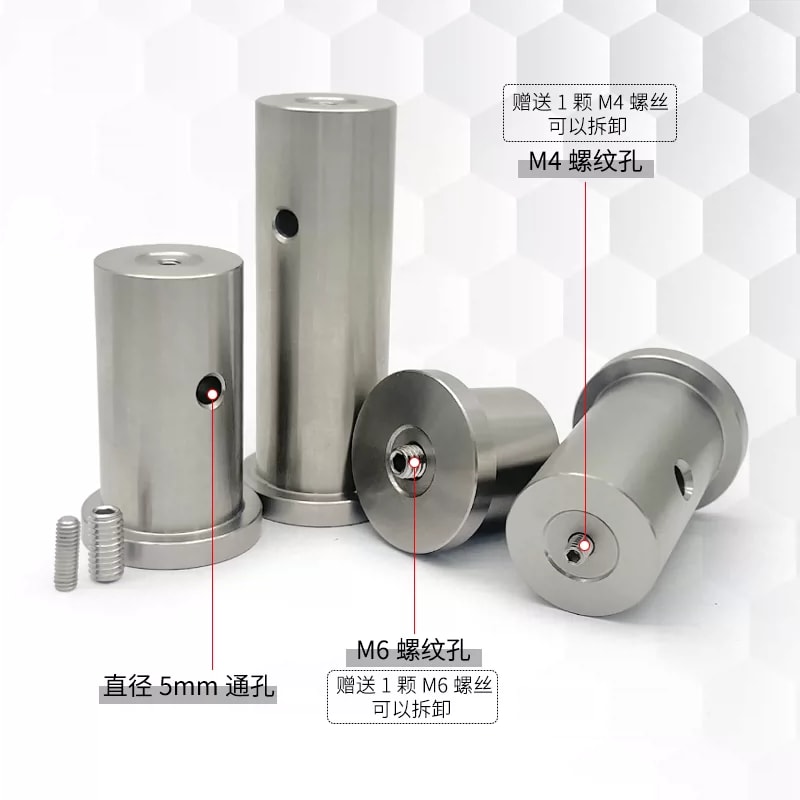

来源系列图标明顶部 M4、底部 M6 螺纹孔，并展示可拆卸 M4、M6 螺丝各一颗；是否每个型号均按此供货需确认。较长杆体照片可见横向操作孔，系列图标注直径 5 mm 通孔，不作为安装螺纹孔。最短 12.5 和 12.7 mm 型号照片未显示横孔，不能默认具备。

安装应用

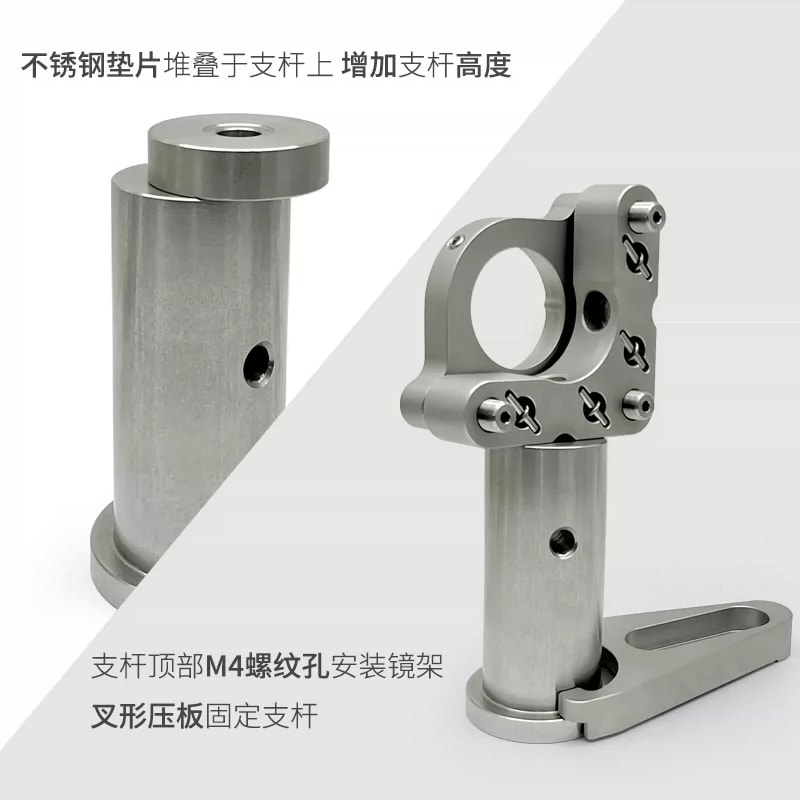

来源展示顶部安装镜架、底座配合叉形压板固定在平台的使用方式，也展示叠加不锈钢垫片增高。镜架、压板、平台和垫片均属于应用展示，不默认随支杆附送。选型应确认平台螺纹、附件配合、光学中心高度与法兰夹持空间，最终装配高度不能仅凭来源长度直接推断。

材料及供货边界

来源明确为不锈钢，照片显示银色机加工表面；未给不锈钢牌号、表面粗糙度、直线度、公差、额定载荷或环境兼容性。来源支持定制，但定制尺寸、价格与交期需另行确认，多支杆照片不表示套装。

选型核对

完整型号和来源标注长度

长度测量基准及法兰尺寸

M4/M6 螺纹配合与随附螺丝

横向孔需求及底座夹持空间

数量、附件和最终装配高度

待确认

法兰直径、厚度及长度基准

材料牌号、精度与载荷

逐型号螺纹及横孔位置

随附螺丝、附件和定制条件
