ZGD-1.0D 不锈钢光学接杆安装底座

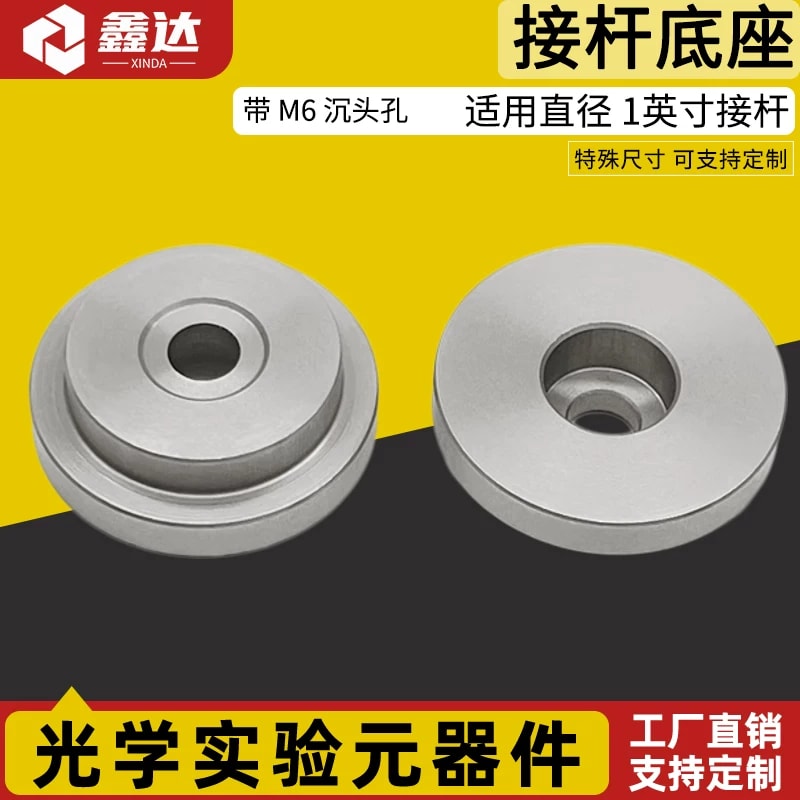

ZGD-1.0D 是用于光学接杆的圆形阶梯安装底座，中心沉头安装孔供 M6 螺钉穿过并连接接杆。来源照片分别展示底座两面和安装示例；图中的接杆与螺钉不默认作为底座 SKU 的随附配件。

定位结构与尺寸

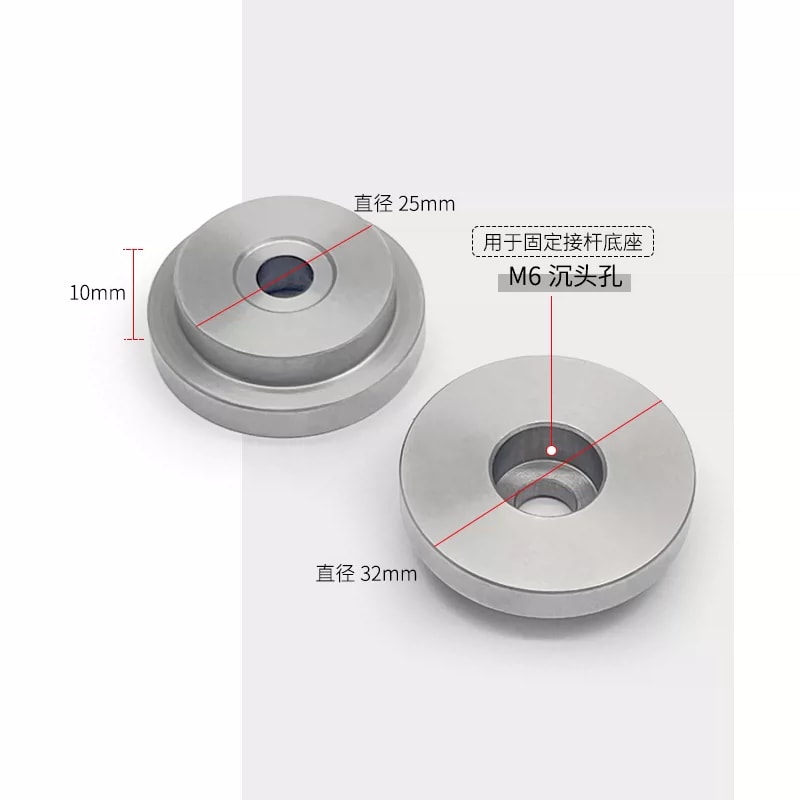

来源标注图给出凸台直径 25 mm、底部圆盘直径 32 mm 和侧面高度 10 mm。该图是带标注的实物照片，并非具有公差的工程图。宣传图称适用 1 英寸接杆，但 25 mm 标注与 25.4 mm 并不相同，具体接杆端面配合需要确认。

M6 安装孔

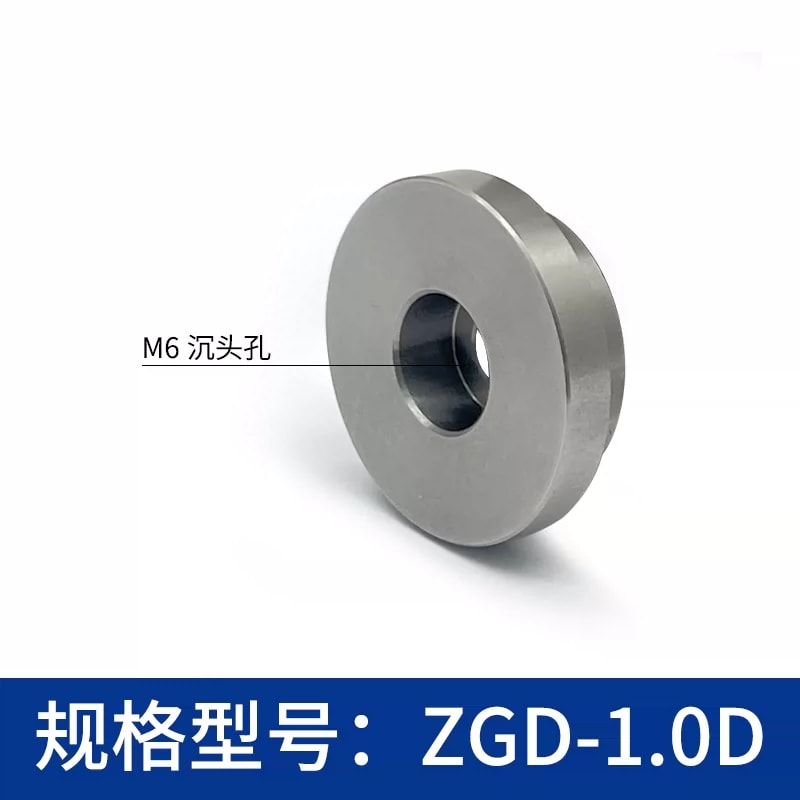

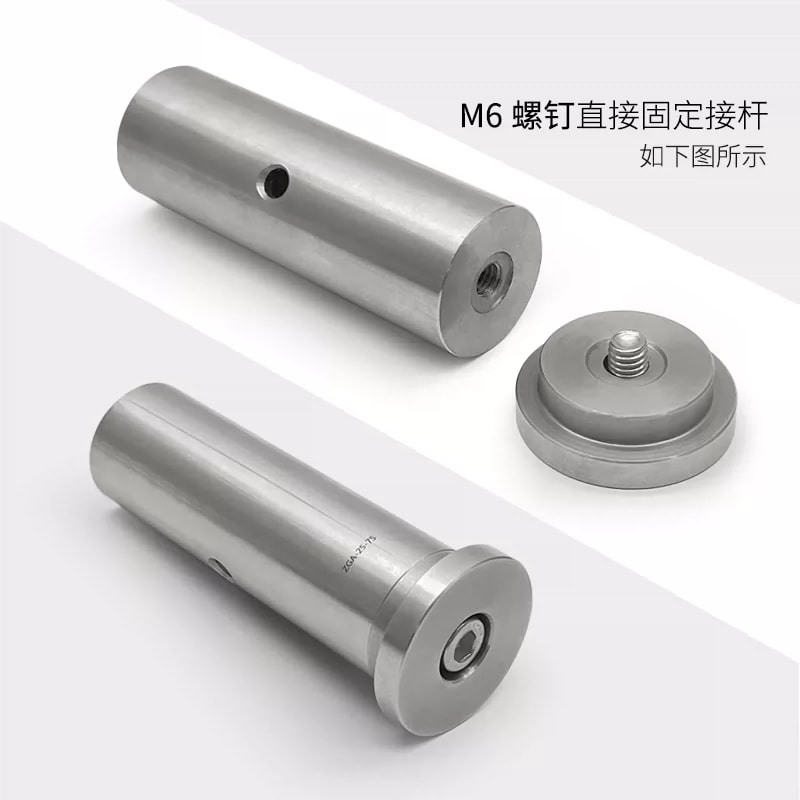

中心孔在来源中标作 M6 沉头孔，安装示例显示螺钉穿过底座后拧入接杆底部。不要把它当成底座自带的 M6 内螺纹。沉孔直径、孔深、通孔直径和螺钉长度未标出，应按接杆底部连接及螺钉头型核对。

材料与使用

商品名称称底座为不锈钢，照片显示银色机加工表面。具体牌号、表面处理、尺寸公差和额定承载未给出。底座提供接杆端部的定位与连接，平台上的固定方式及安装稳定性需按实际组合确认。

选型和供货

提供 ZGD-1.0D 型号、数量、接杆直径、底部螺纹以及平台连接要求。安装示例用于说明连接关系，不代表完整接杆套装。来源表示特殊尺寸可咨询定制，具体尺寸与供货条件需单独确认。

选型核对

完整型号与数量

25 mm 凸台和接杆端面配合

M6 螺钉头型、长度及接杆螺纹

平台安装方式

实际随附配件

待确认

不锈钢牌号与表面处理

沉孔、通孔尺寸及公差

1 英寸接杆与 25 mm 凸台的具体配合

螺钉是否随附及额定负载
