ZGH-12 系列 Φ12 mm 不锈钢光学接杆

ZGH-12 为直径 12 mm 的不锈钢圆柱光学接杆，带横向工具孔和两端可拆卸螺纹顶丝，配合相应接杆筒连接光学元件。14 张独立型号图分别确认 20–500 mm 的杆身长度，以及一端 M6、另一端 M4 的螺纹标注。12 mm 接杆应匹配相应孔径，不默认与 12.7 mm 系统通用。

长度及型号

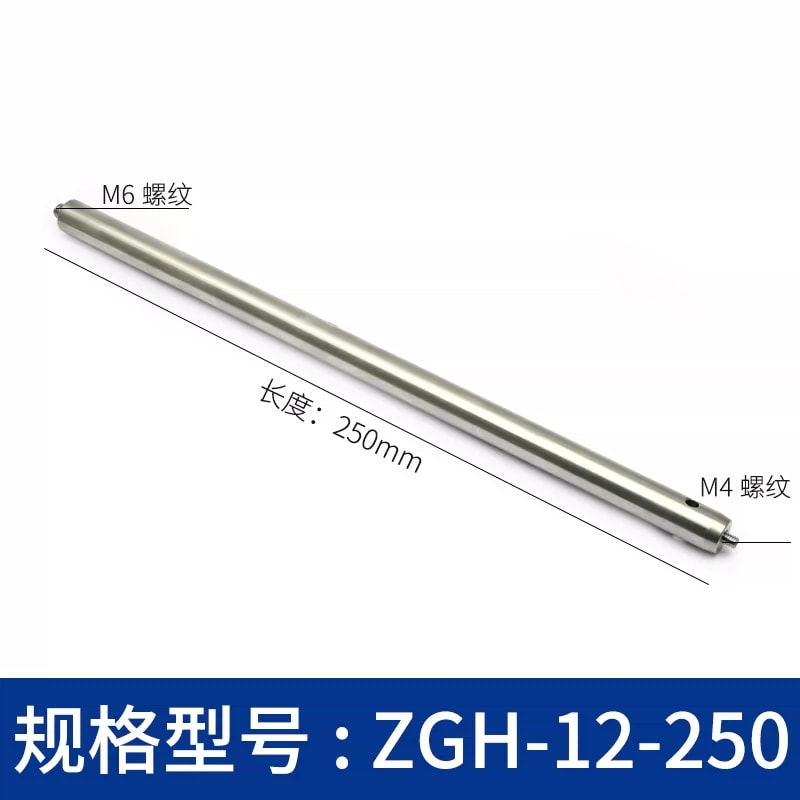

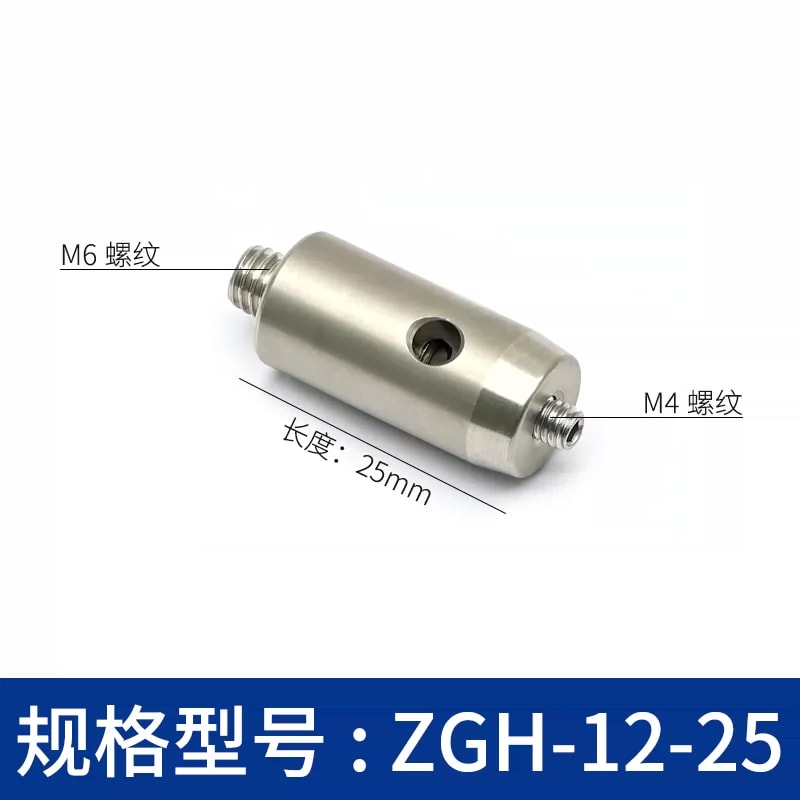

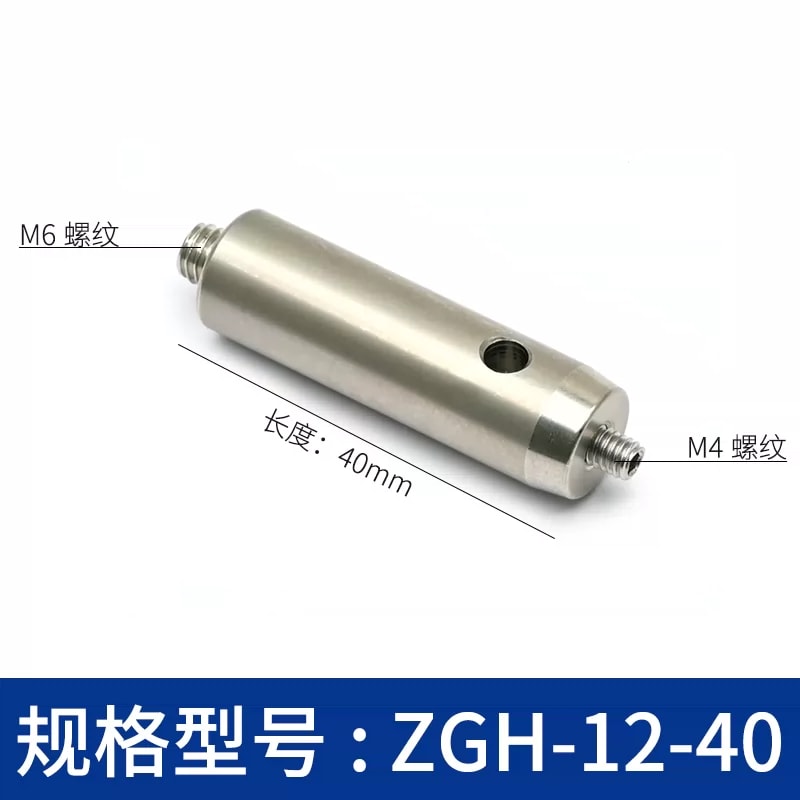

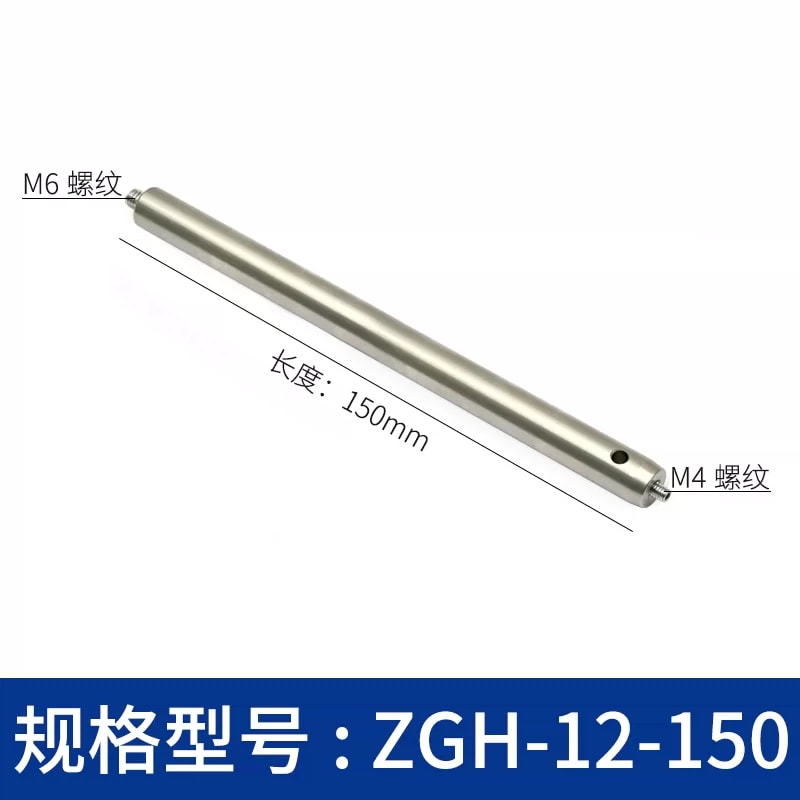

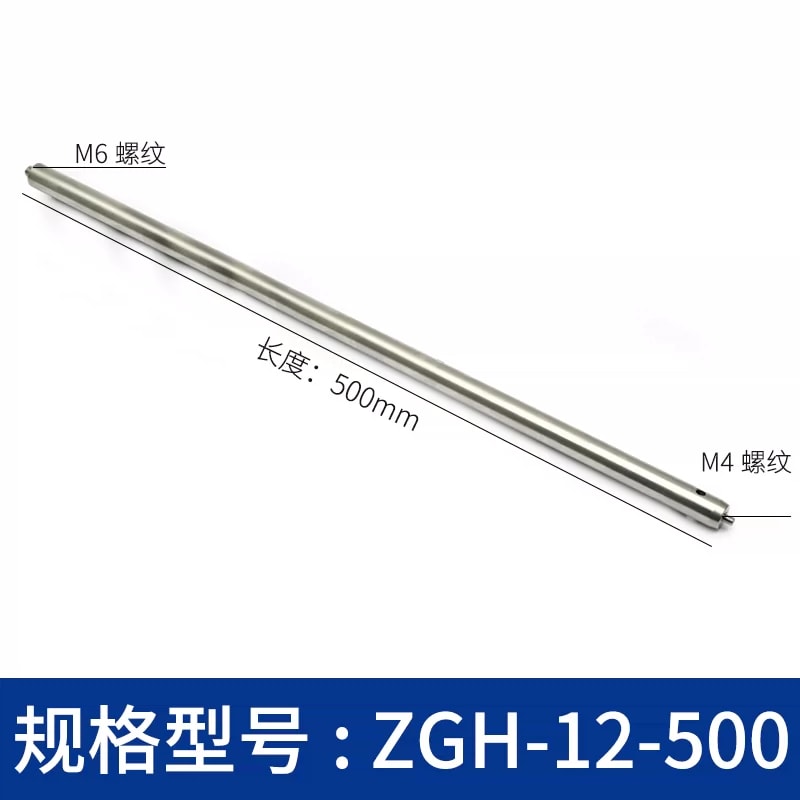

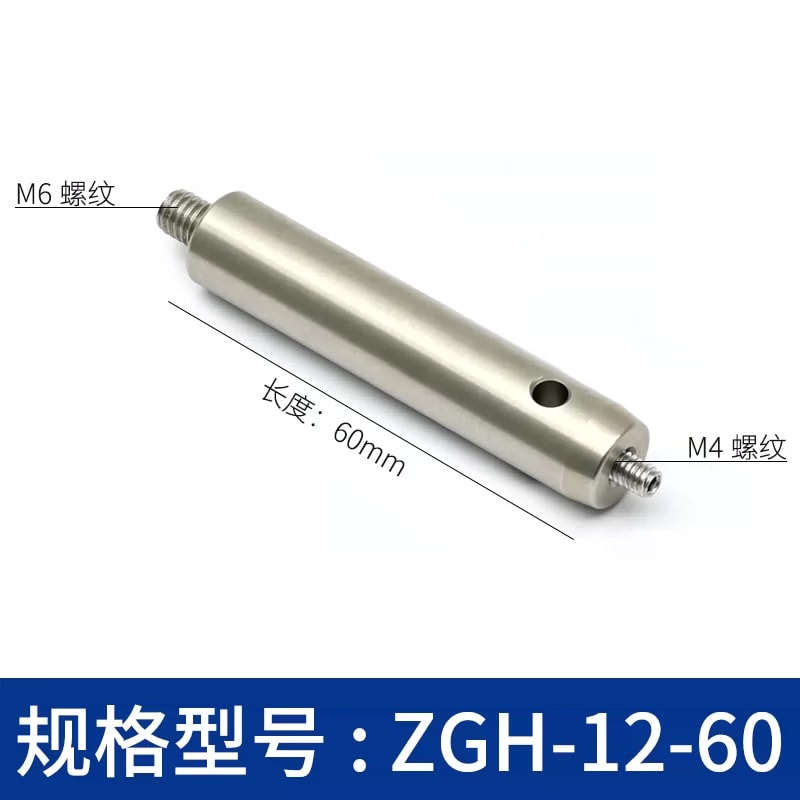

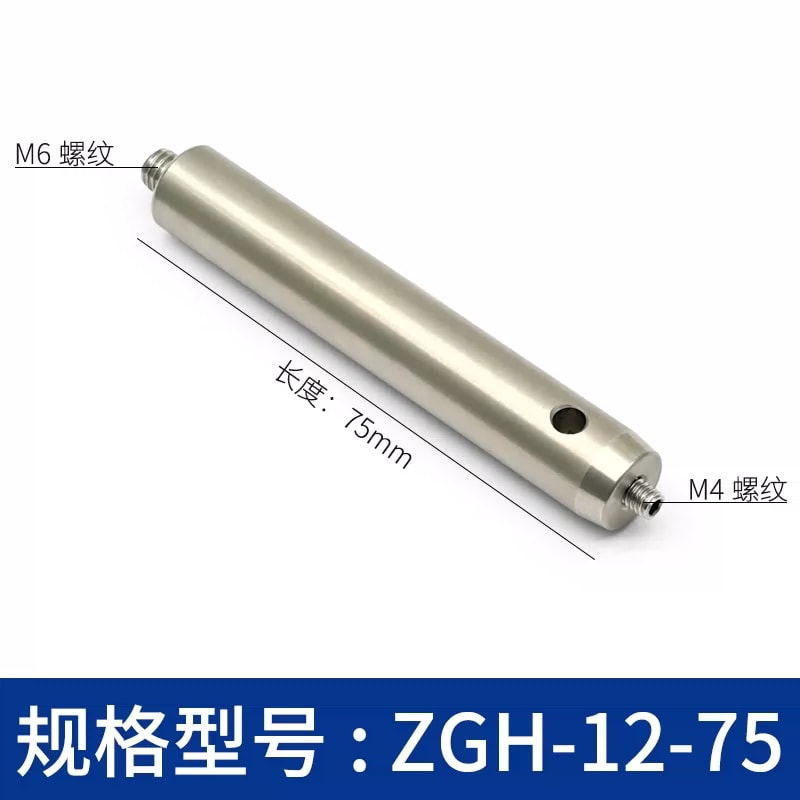

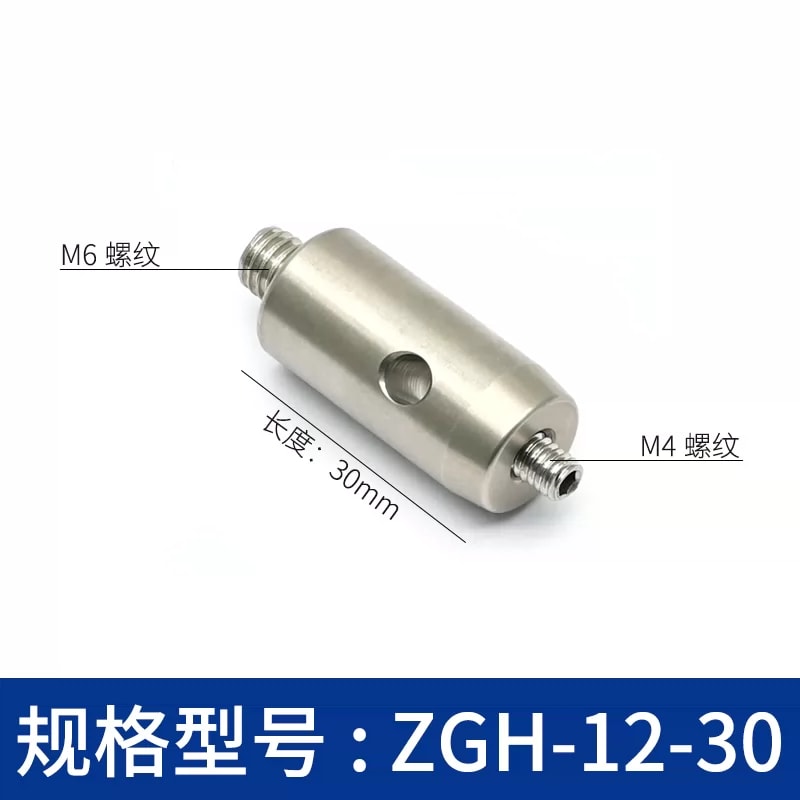

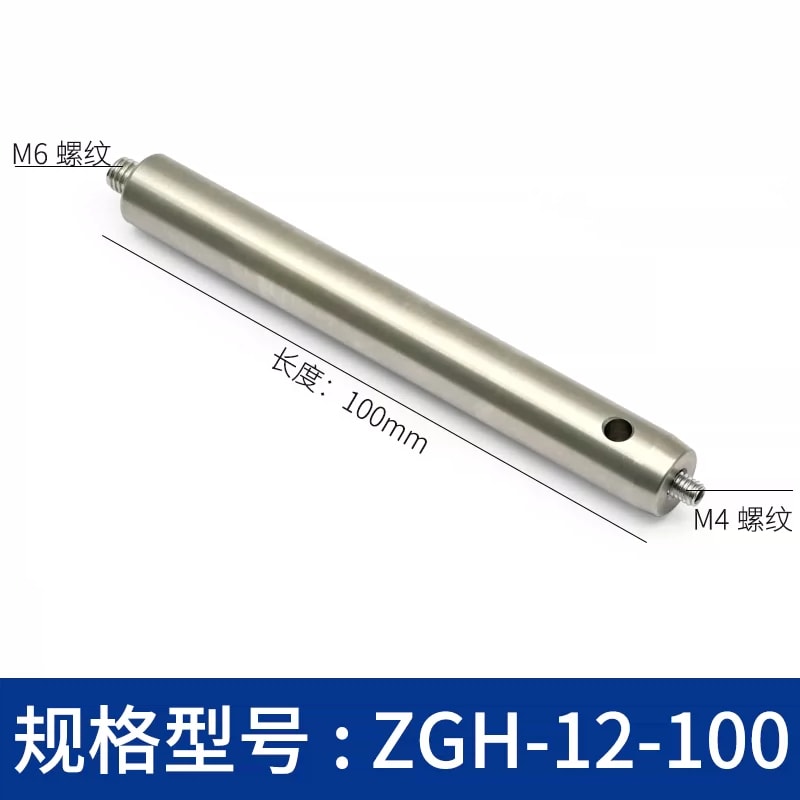

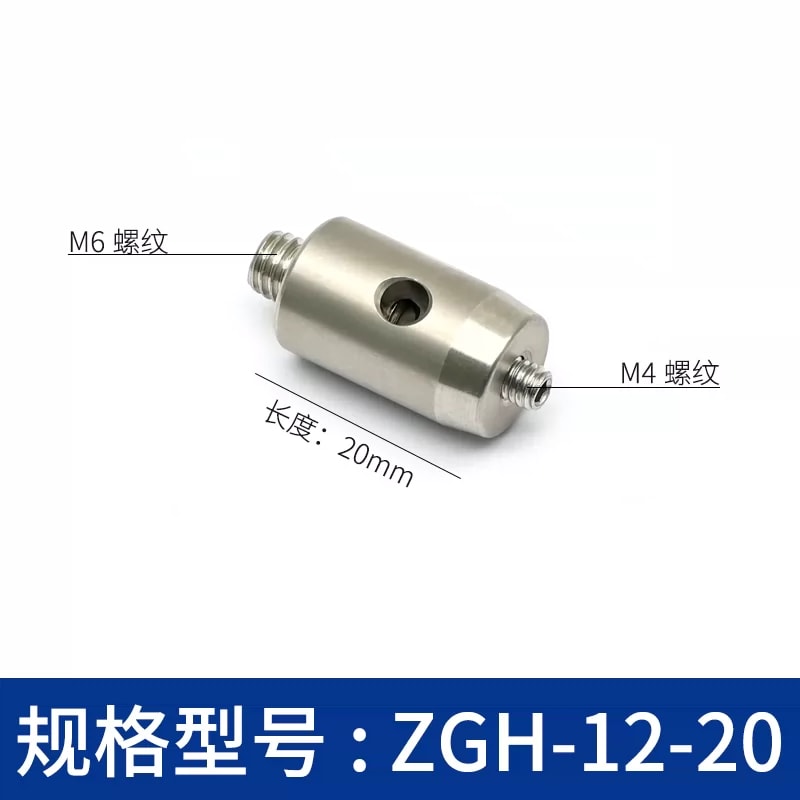

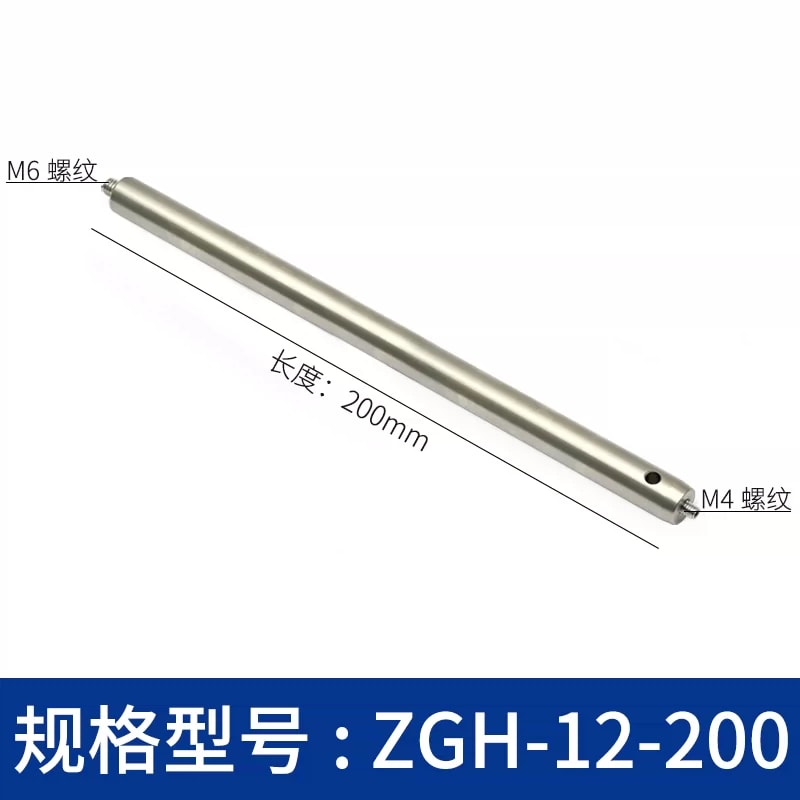

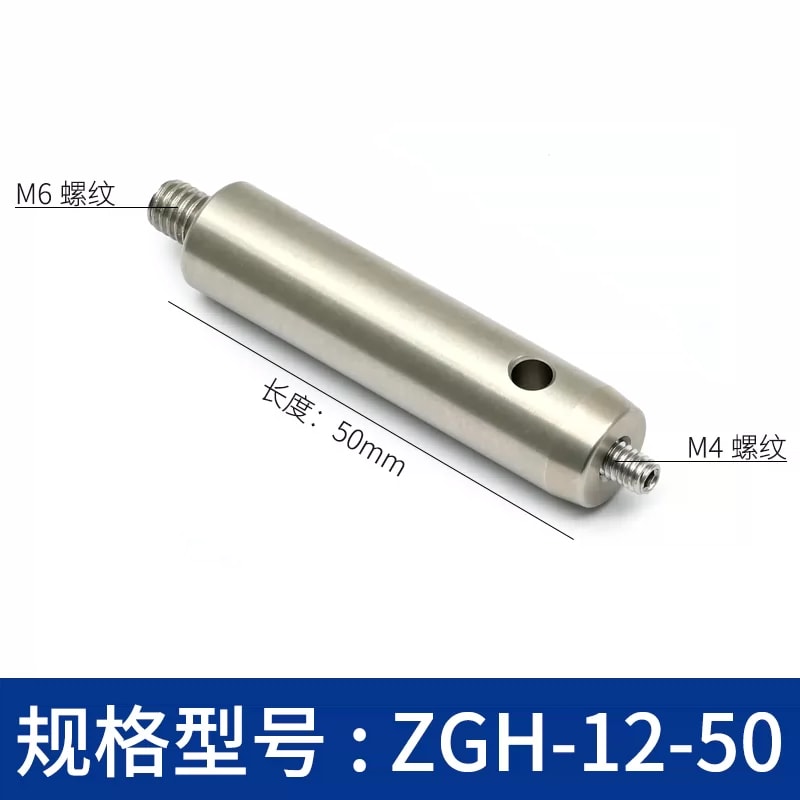

独立图片分别对应 ZGH-12-20、25、30、40、50、60、75、100、150、200、250、300、400、500，明确标注杆身长度为相应毫米数。尺寸线沿圆柱主体绘制，不将端部伸出的顶丝算作杆身长度；含顶丝总长和长度公差未提供。

接口及可拆顶丝

全部 14 张型号图均标示一端 M6、另一端 M4 螺纹。系列安装图说明两端附带顶丝可拆卸，用于连接光学元件；照片呈现内六角端部。螺距、有效啮合长度、螺纹孔深、顶丝牌号及备用数量未给出，应按订单供货清单确认。

安装与工具孔

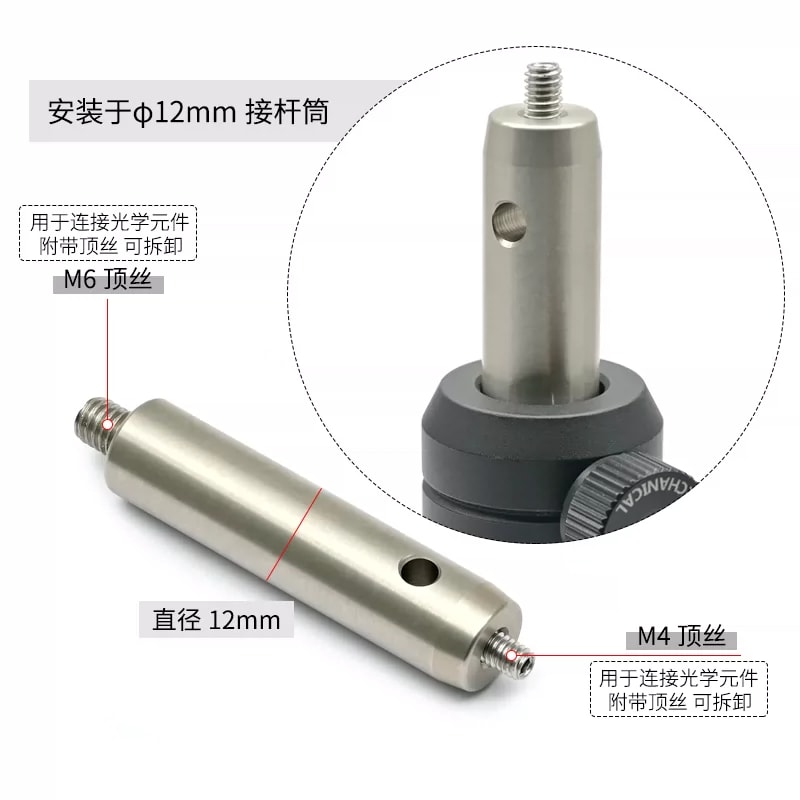

系列应用图示安装于 Φ12 mm 接杆筒。横向孔提供辅助操作位置，孔径、扭矩和允许夹持力未给出。检查接杆筒配合、有效夹持长度、伸出量和部件重心；不要用长度或直径推算额定承载。示例接杆筒和所装光学元件不默认包含。

材料及加工说明

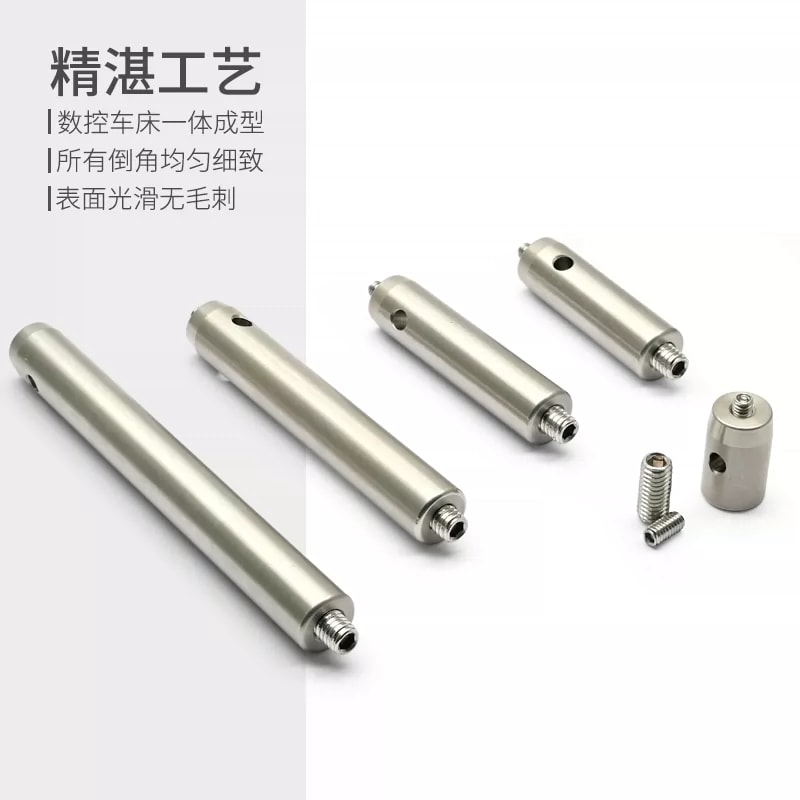

来源称不锈钢材质、数控车床加工、均匀倒角和无毛刺表面，未给材料牌号、粗糙度或检验报告。照片可见银色圆柱和端部倒角，但不是直线度、公差或表面性能的检测证据。不同长度并排展示不表示套装。

选型核对

完整型号与杆身长度

Φ12 mm 接杆筒配合

M4/M6 接口及啮合要求

夹持长度和伸出量

数量及随附顶丝

待确认

螺距、孔深及顶丝数量

材料牌号和表面粗糙度

长度与直径公差、直线度

扭矩、夹持力及承载
