XINDA-OM-PS-004
ZGH-25 系列 Φ25 mm 不锈钢光学接杆
M4/M6 双端接口与 Φ5 mm 助力通孔，来源表列长度覆盖 12.5–500 mm

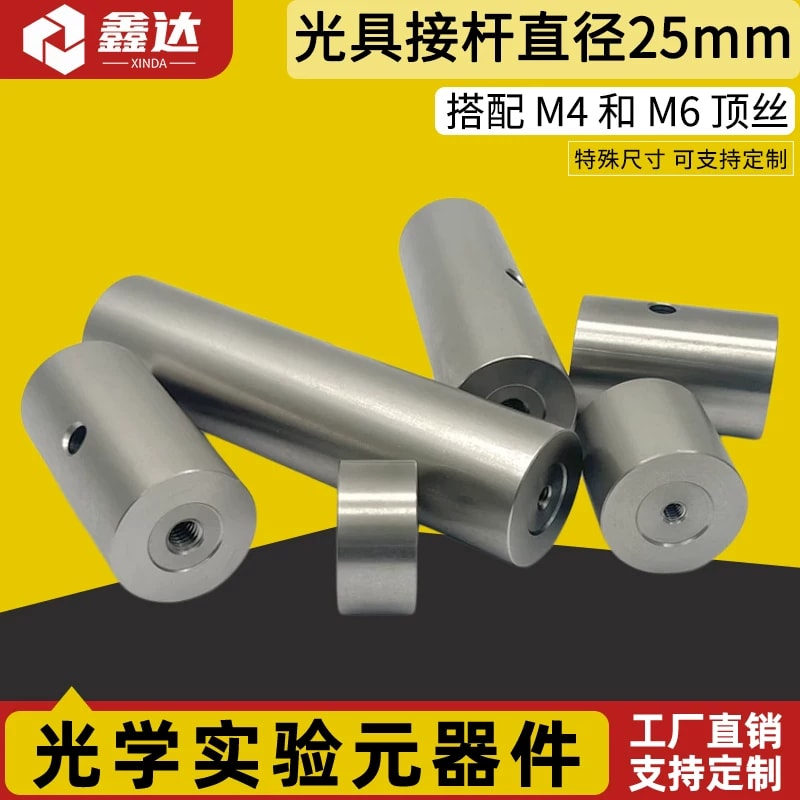

- Φ25 mm 精密研磨不锈钢接杆
- 一端 M4 螺纹孔、另一端 M6 螺纹孔
- 杆身带 Φ5 mm 横向助力通孔
- 可选型号
- 21 个标准型号
- 参考交期
- 确认型号与数量后回复
- 采购方式
- 按型号询价
参考价
CN¥37.50 - CN¥660.00
请选择型号查看供货状态。
不确定型号？获取选型帮助产品概述与选型说明
产品族范围、材料界面、选型边界与供应说明。
ZGH-25 为直径 25 mm 的不锈钢圆柱接杆，两端为 M4/M6 螺纹孔，系列说明赠送各一颗可拆卸顶丝。来源包含工程表和 19 张独立型号图，覆盖 21 个销售选项。整数毫米及英寸对应长度应分别按完整型号确认，25 mm 直径不默认与 25.4 mm 系统互换。
长度与孔位

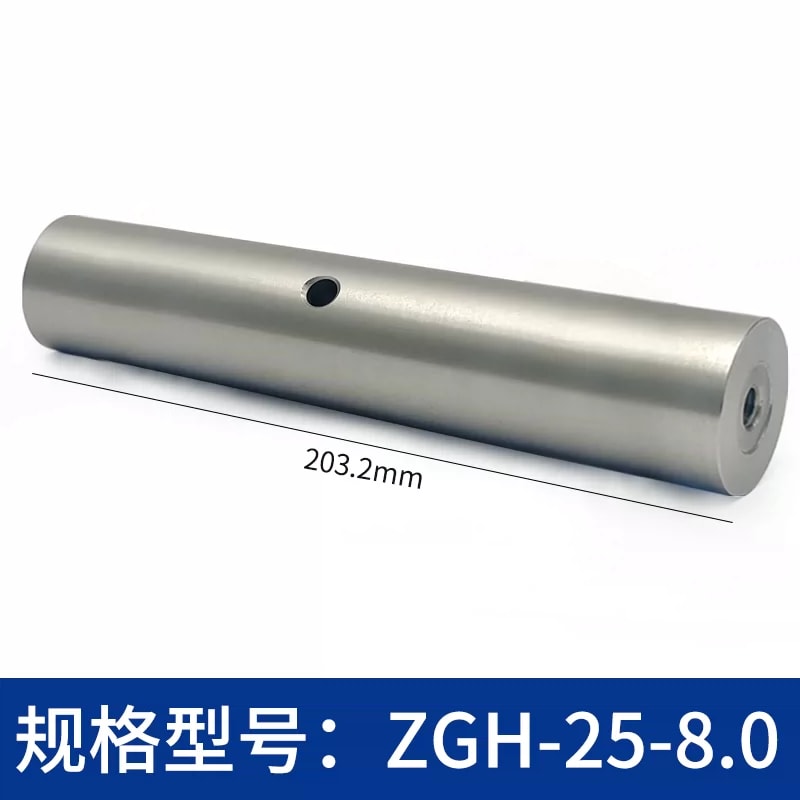

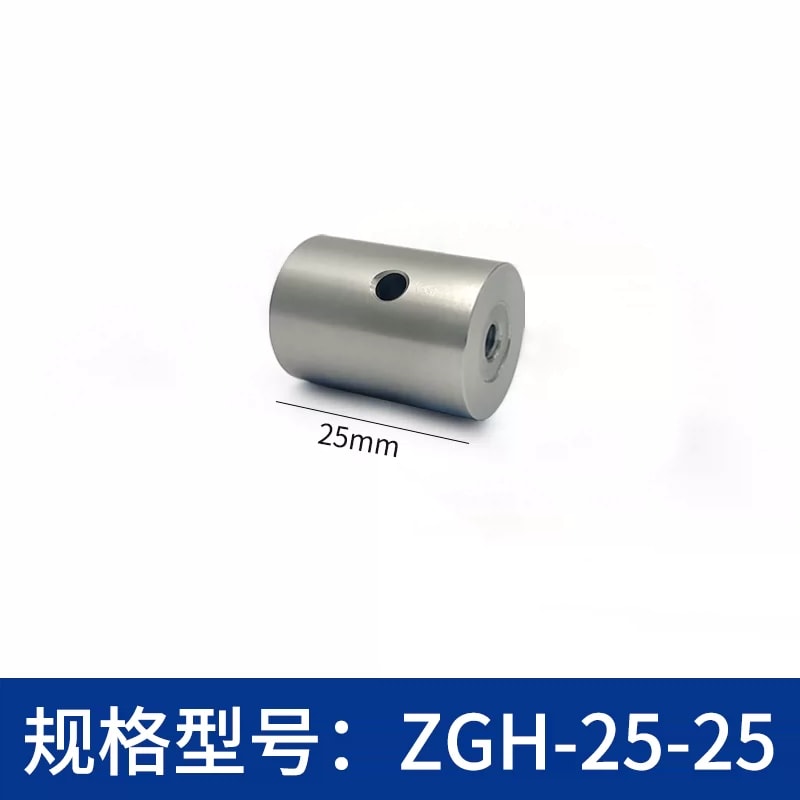

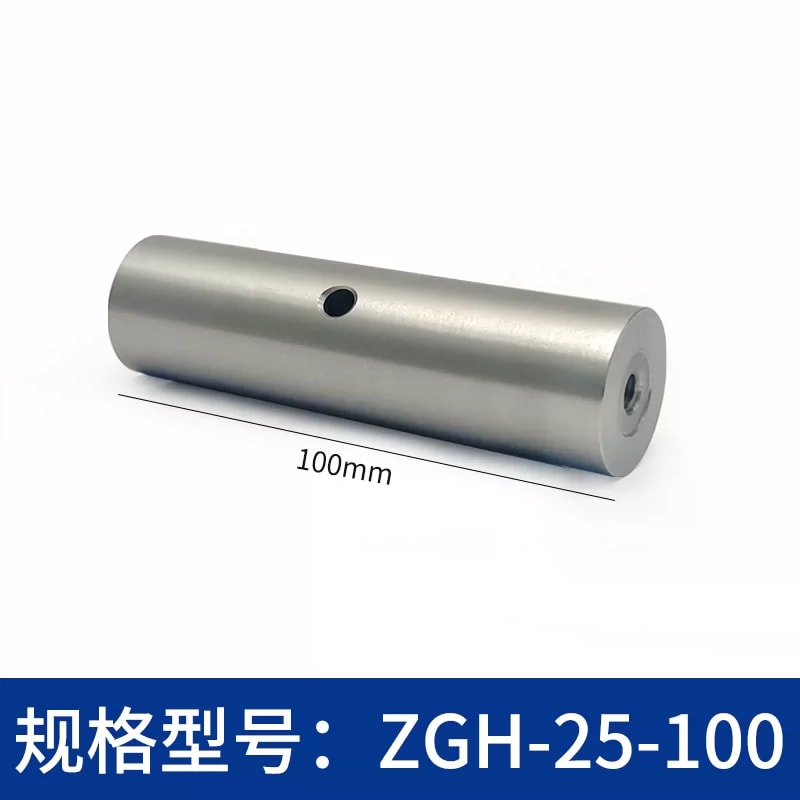

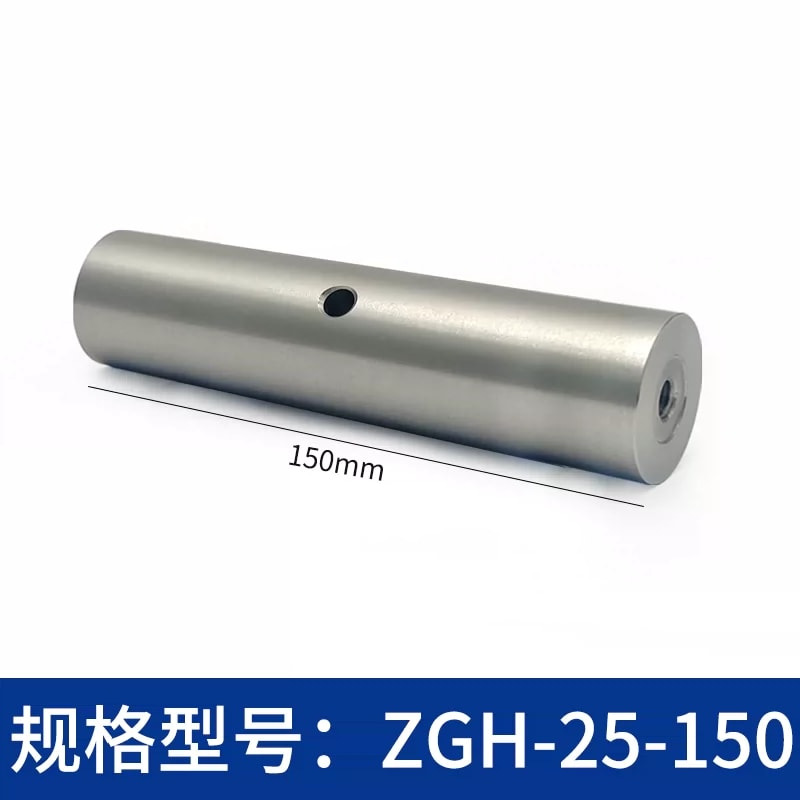

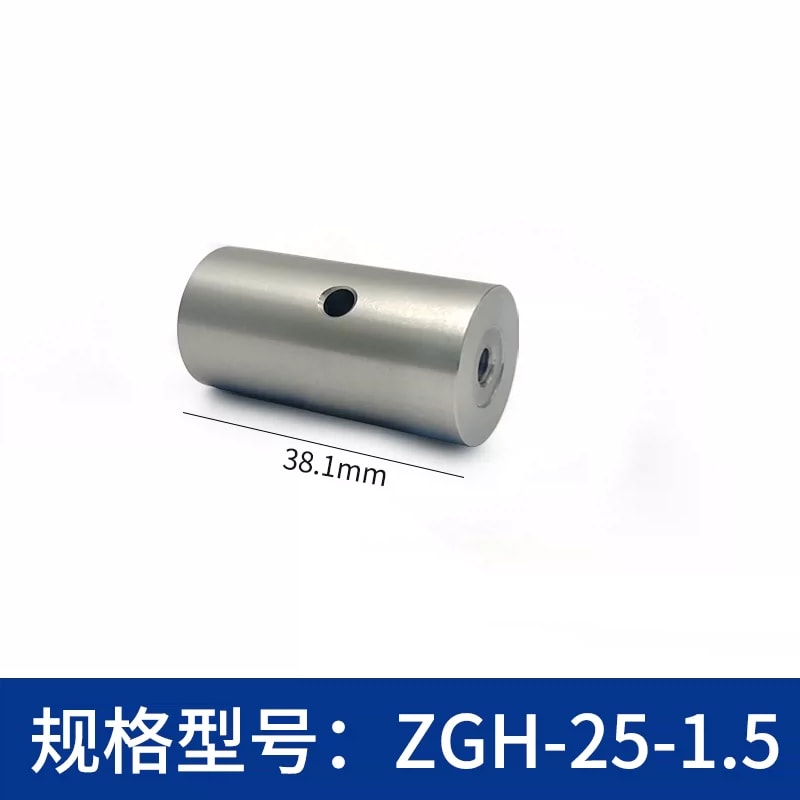

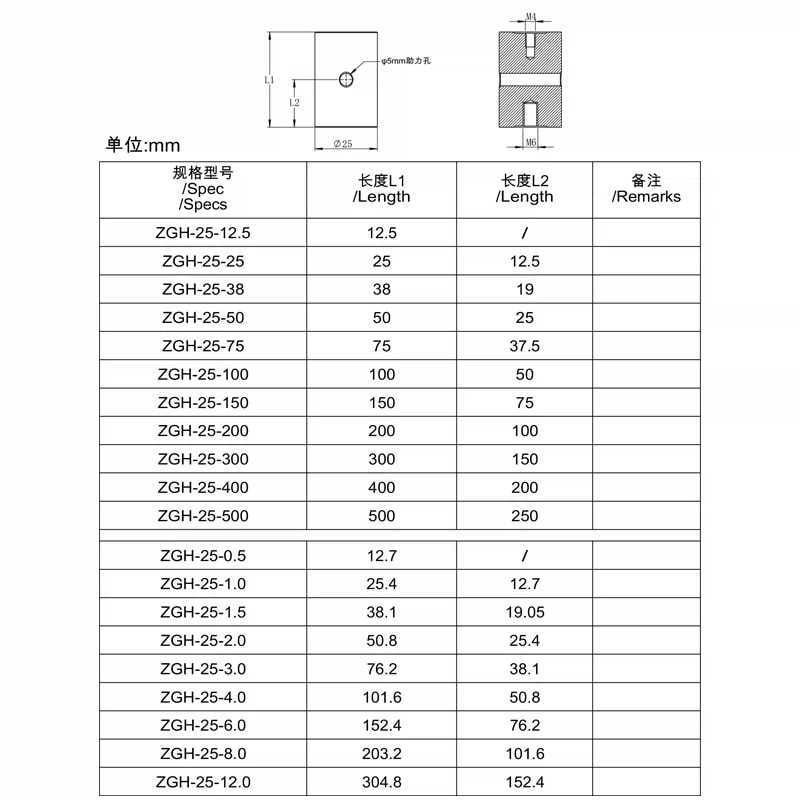

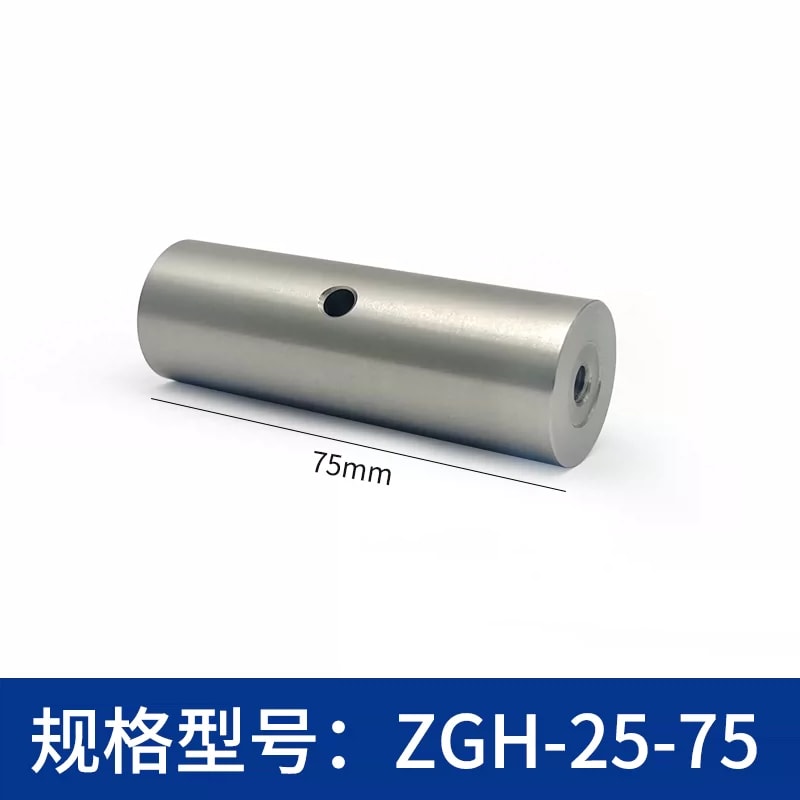

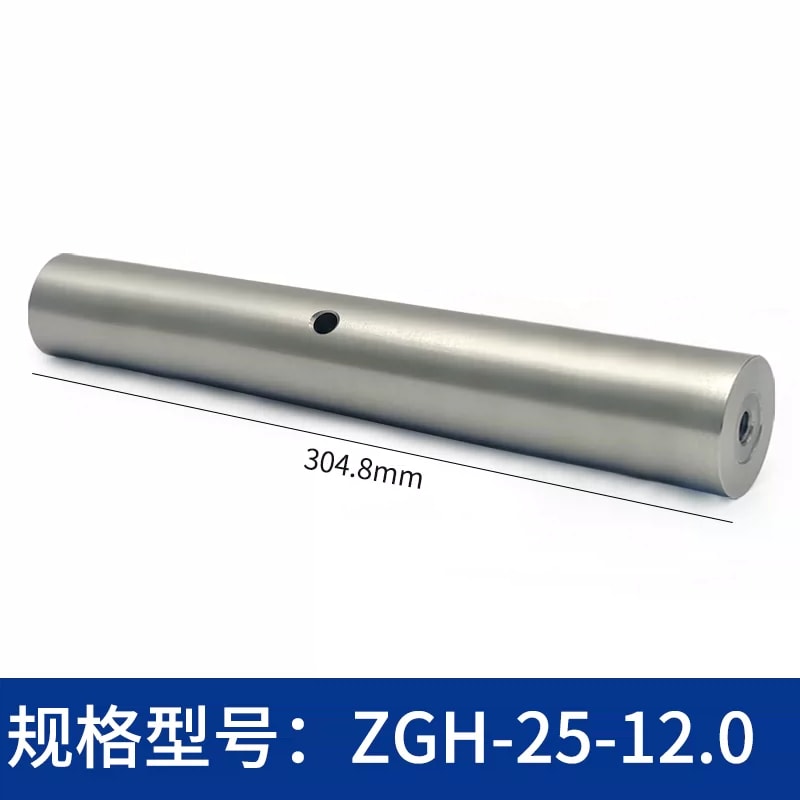

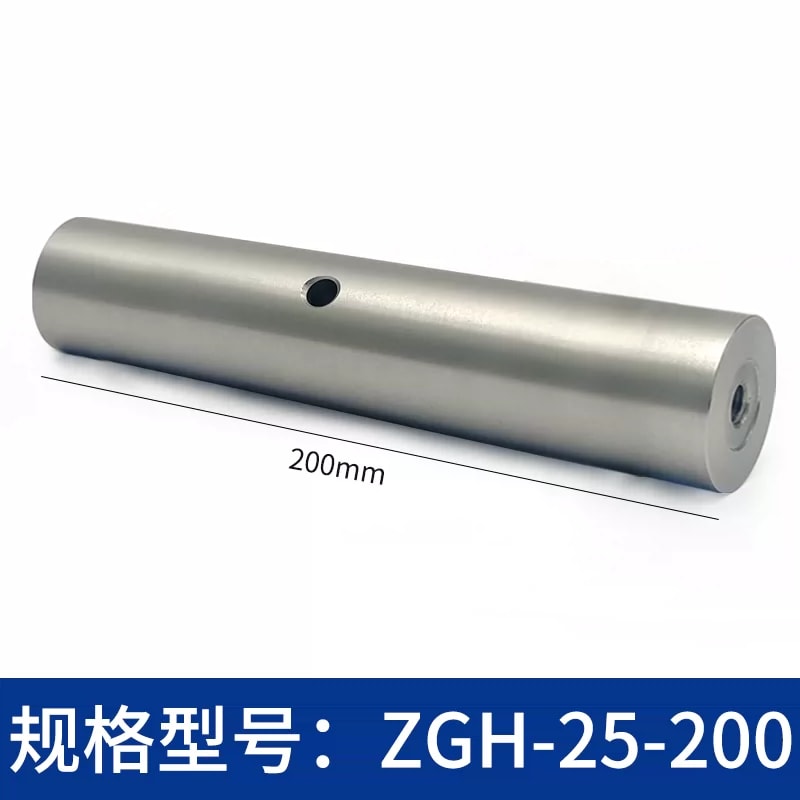

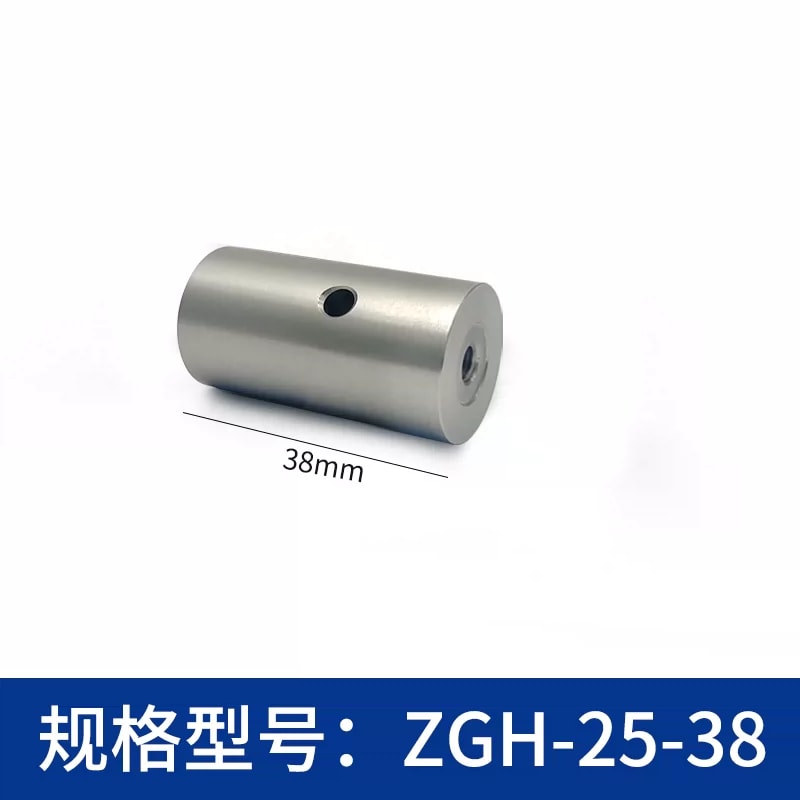

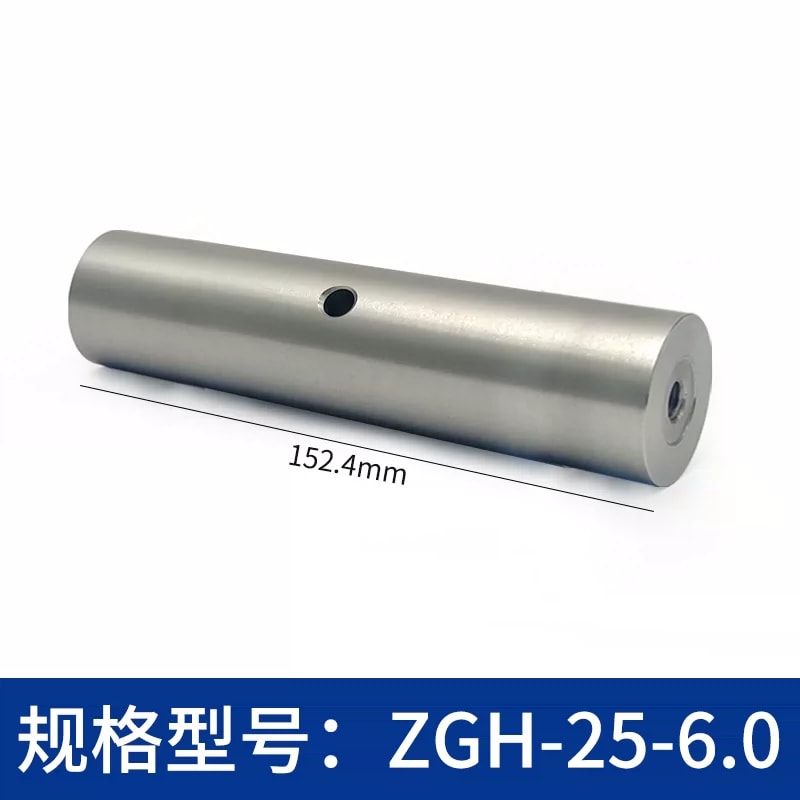

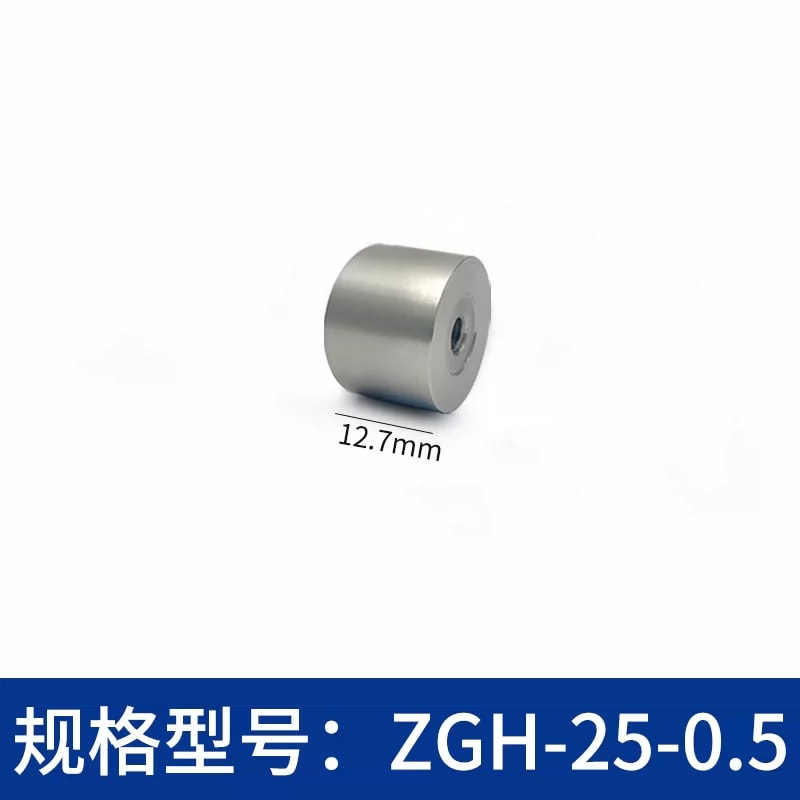

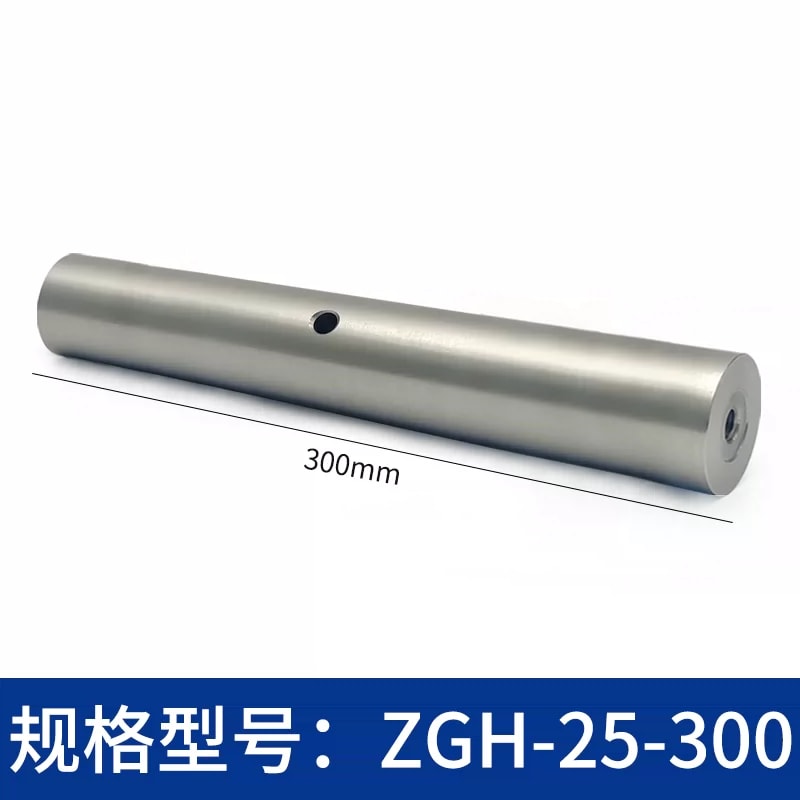

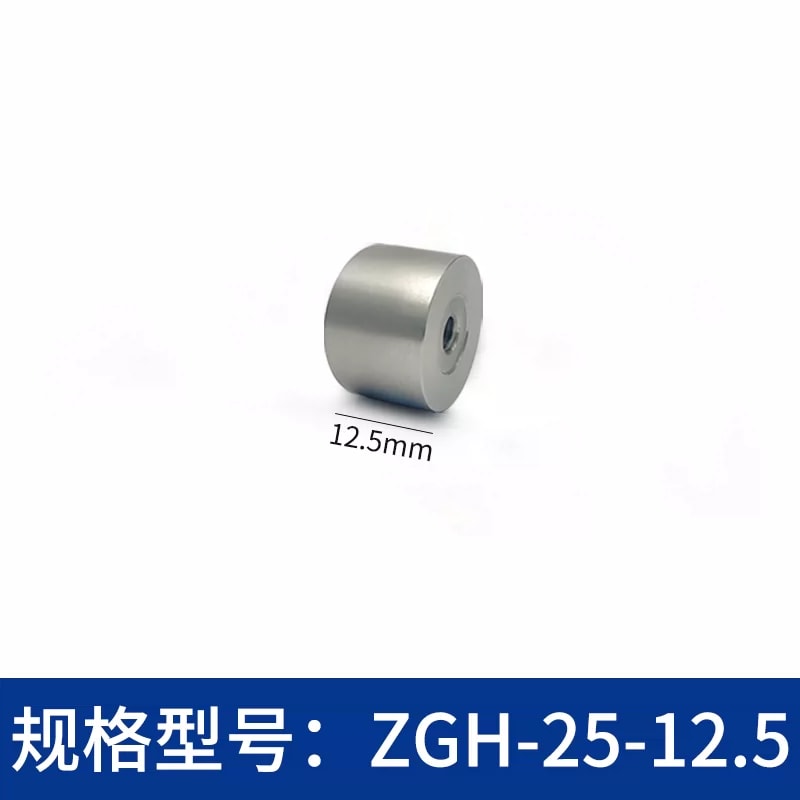

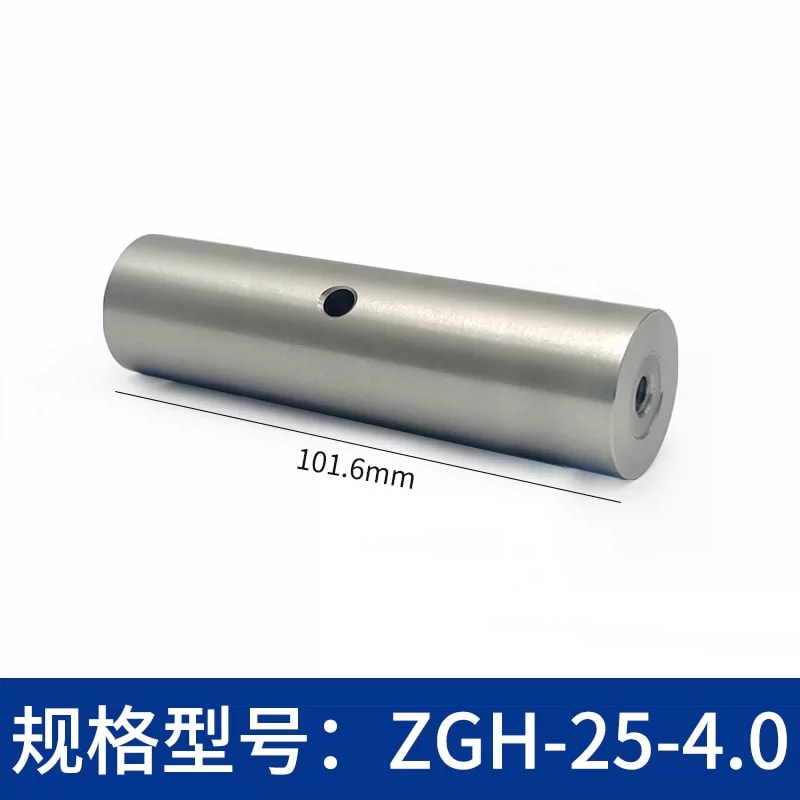

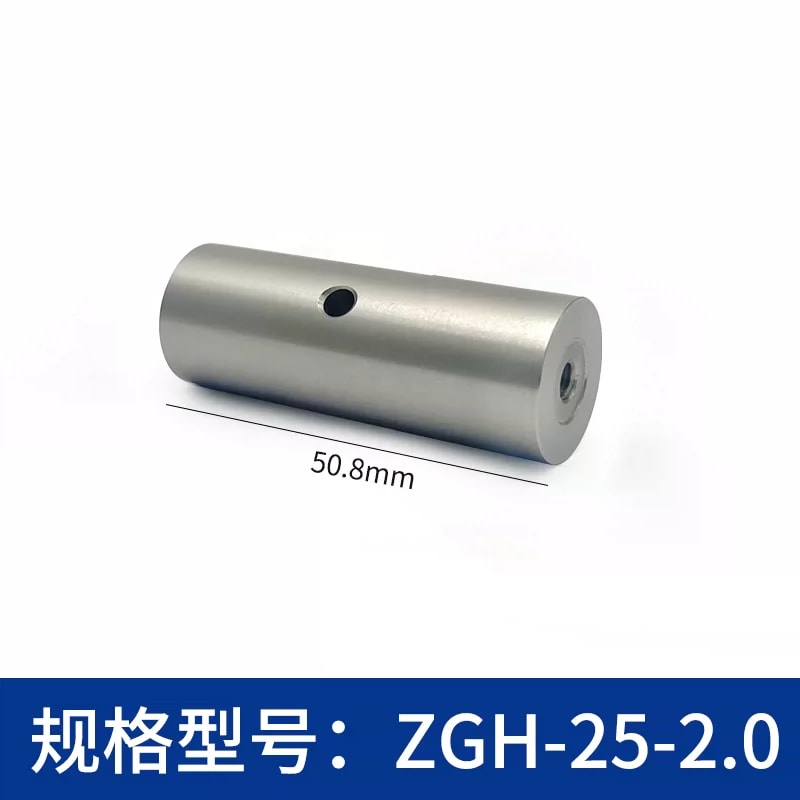

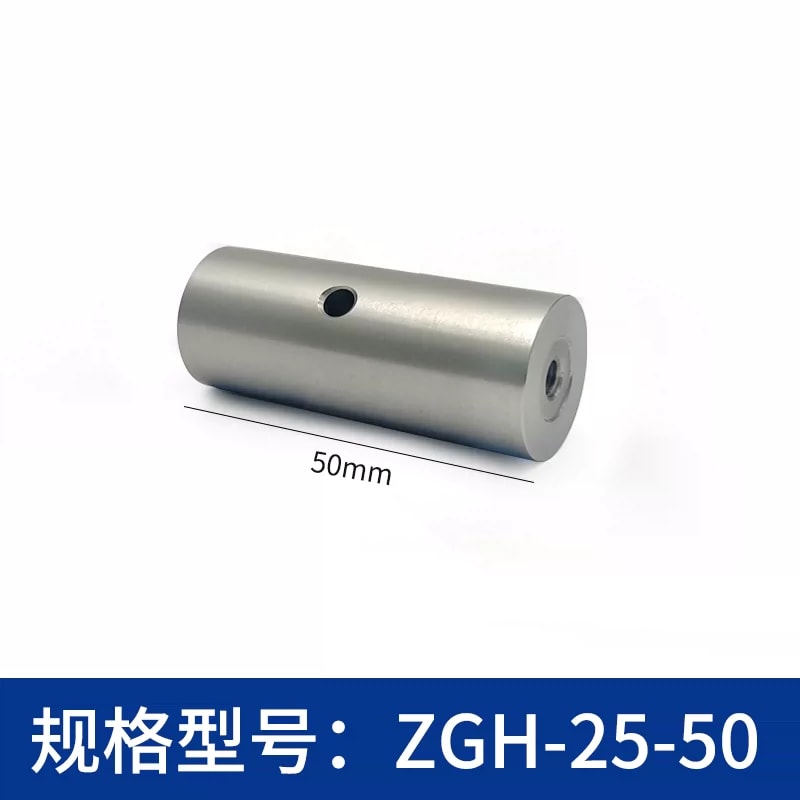

杆长 L1 从 12.5 至 500 mm，并有 12.7、25.4、38.1、50.8、76.2、101.6、152.4、203.2、304.8 mm 选项。工程图定义 L2 为端面至横向工具孔中心的距离，不是孔长或调节行程。12.5 mm 与 12.7 mm 最短款 L2 为空，照片未显示横向孔；不能假设与长款相同。
资料缺口

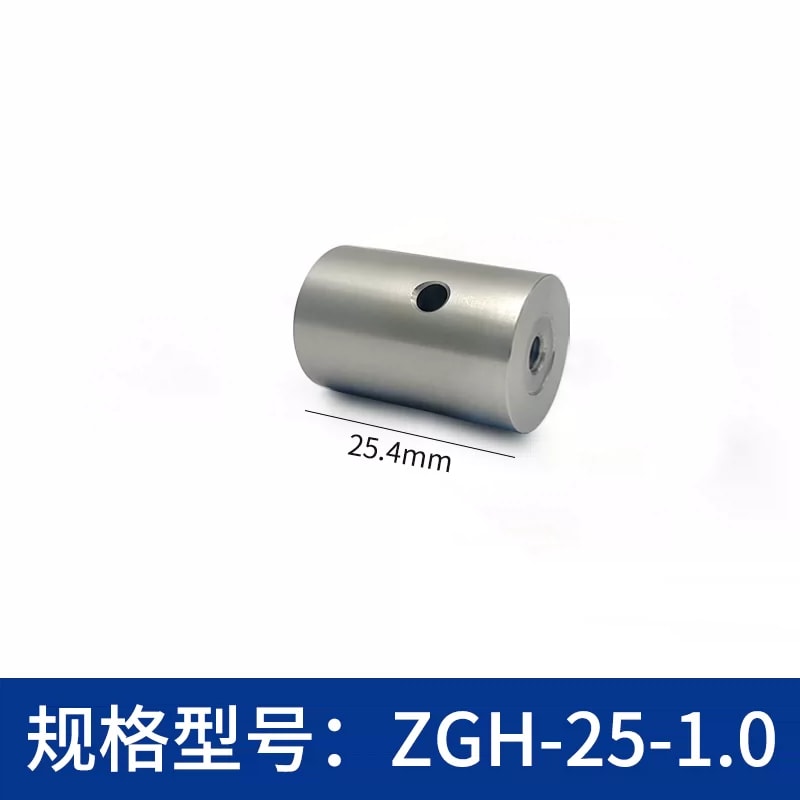

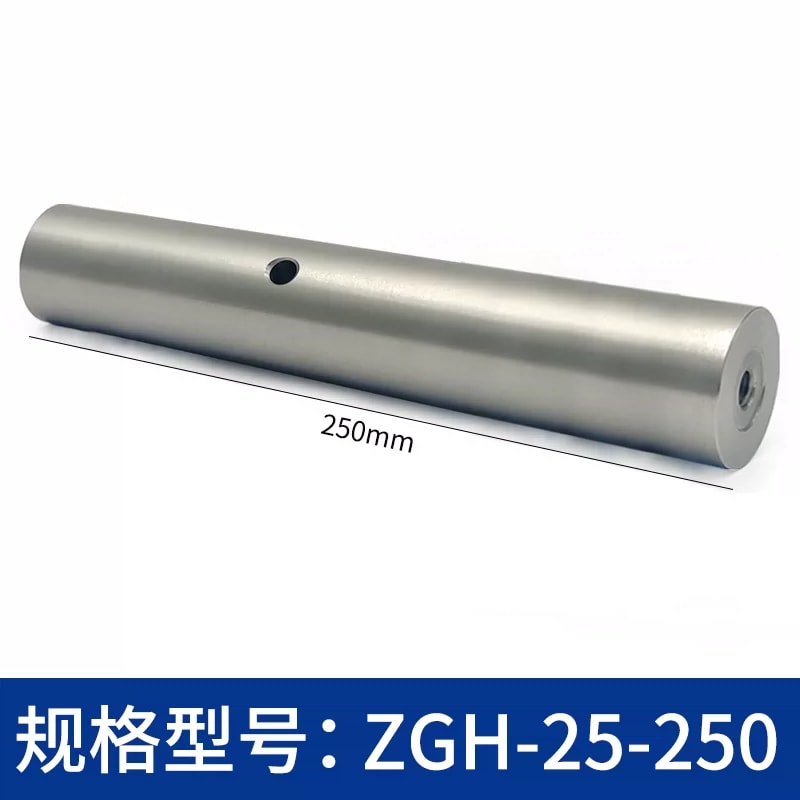

250 mm 型号独立图明确标注长度，但工程表没有对应行，L2 未单独确认。400/500 mm 型号工程表给出 L1 与 L2，缺独立型号图片。销售名称 ZGH-25-1 与工程表及图片的 ZGH-25-1.0 存在写法差异，长度 25.4 mm 由独立图确认，完整型号需供货确认。
接口及安装

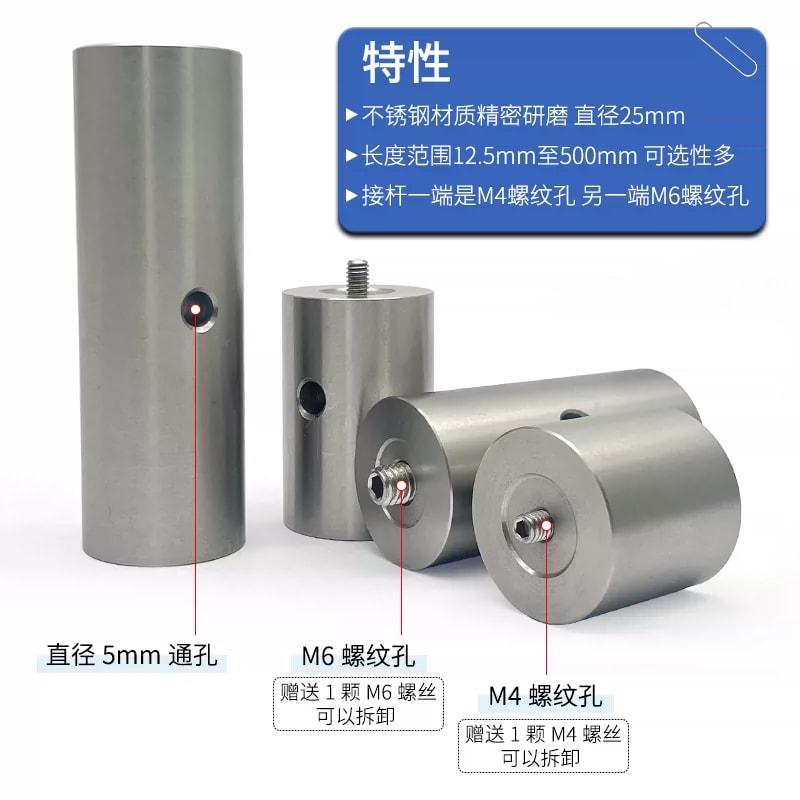

工程图及系列说明标示 M4/M6 两端螺纹孔，长款横向通孔直径 5 mm；最短款不能套用此孔。来源说明附送 M4/M6 顶丝各一颗且可拆，实际随附件仍按订单清单确认。检查接杆筒、啮合长度和伸出量；螺距、孔深及扭矩未给出。
材料和性能
来源称不锈钢精密研磨，未给牌号、粗糙度、公差、直线度或承载报告。系列图片不表示套装；接杆筒、底座和光学元件不默认包含。
选型核对
完整型号和杆长
25 mm 接杆筒配合
工具孔及 L2 位置
M4/M6 接口
数量及随附顶丝
待确认
材料牌号、公差和粗糙度
螺距、孔深和扭矩
250 mm 型号 L2
载荷及供货型号写法
采购与技术资料
选择具体型号后，我们会核对价格、供货状态、交期和所需技术文件。
采购方式
按型号提交正式询价
参考交期
确认型号与数量后回复
技术文件
询价时可申请图纸与规格资料
典型应用
- 光学镜架、平台与附件的固定高度支撑
- 光路高度延伸和多段接杆组合
- 实验室原型、检测工装与教学光路
- 指定长度和接口的支撑件定制询价
产品特点
- Φ25 mm 精密研磨不锈钢接杆
- 一端 M4 螺纹孔、另一端 M6 螺纹孔
- 杆身带 Φ5 mm 横向助力通孔
- 来源规格表包含 20 个公制与英制标称型号
