ZGW 系列 Φ12 / Φ12.7 mm 通孔型光学接杆筒

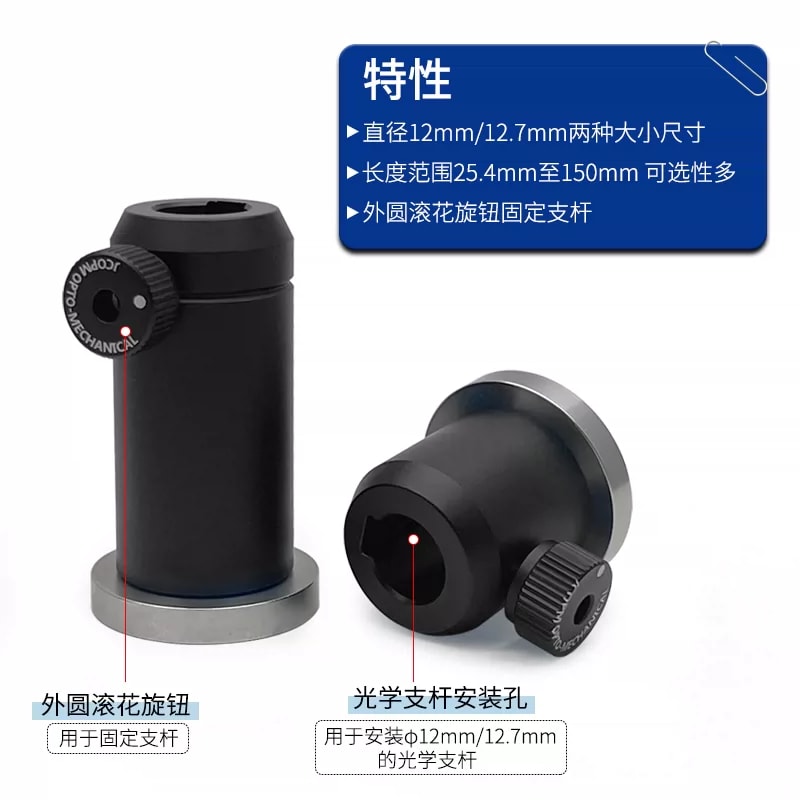

ZGW 接杆筒通过贯通安装孔容纳光学支杆，并用侧面滚花旋钮固定所选位置。本来源尺寸表列出 15 个完整型号：六个配 12 mm 支杆，九个配 12.7 mm 支杆。两种安装孔径必须分别匹配，不能因外径相同就把公制与半英寸支杆混用。

安装孔与型号

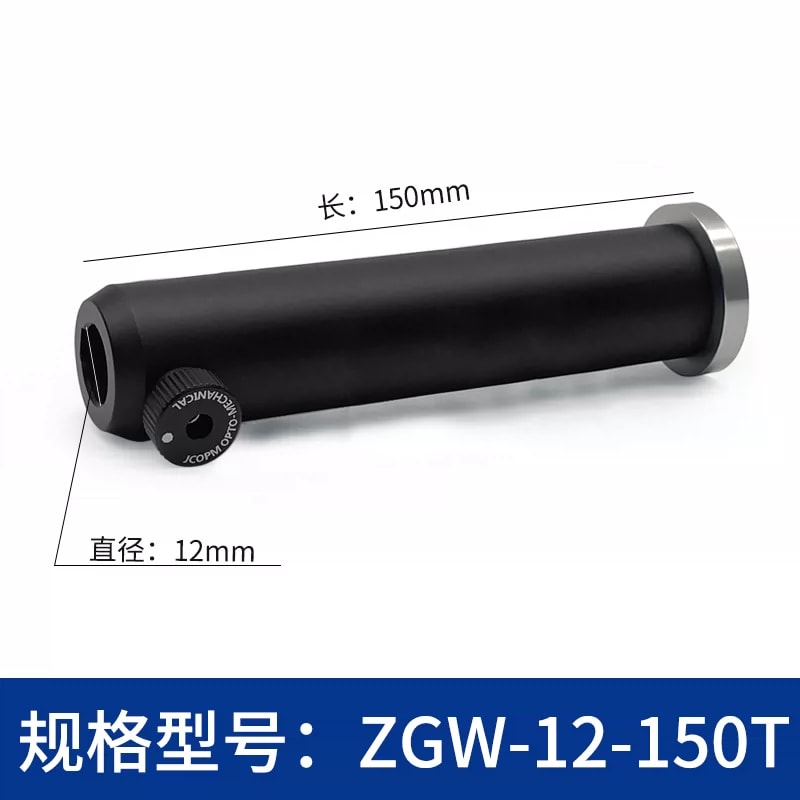

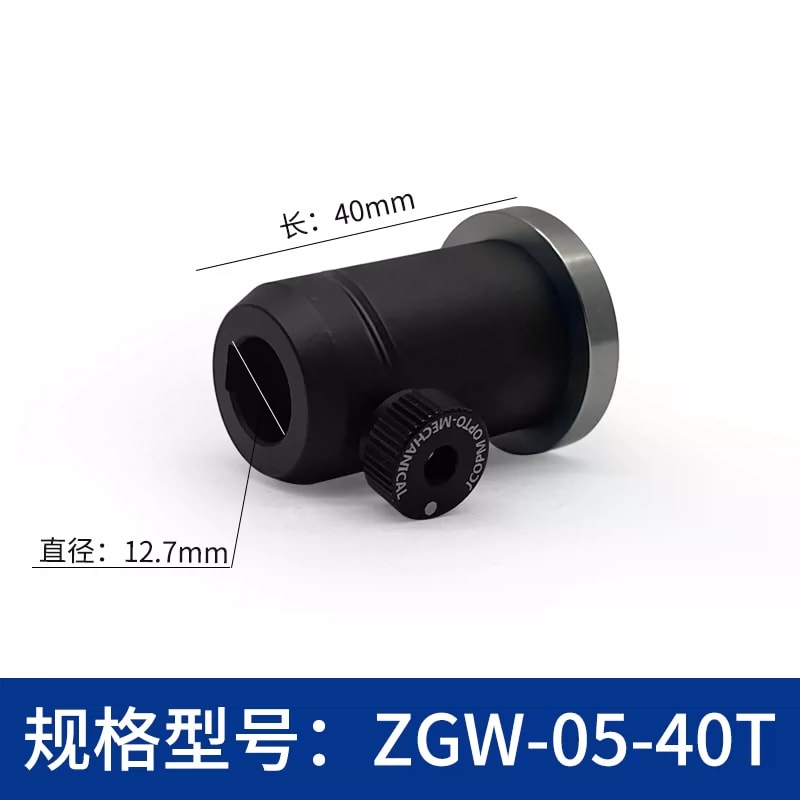

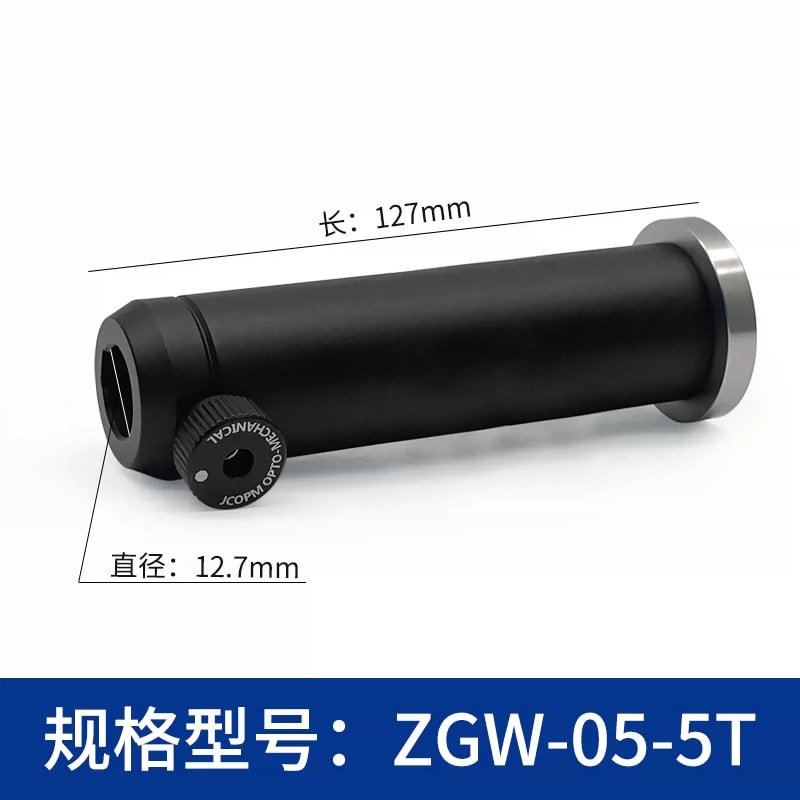

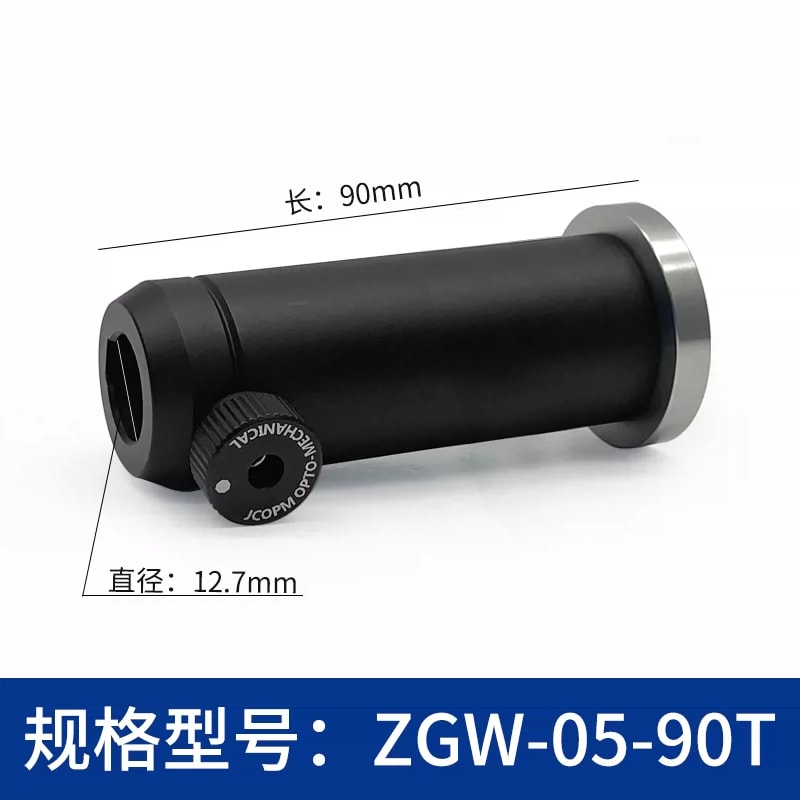

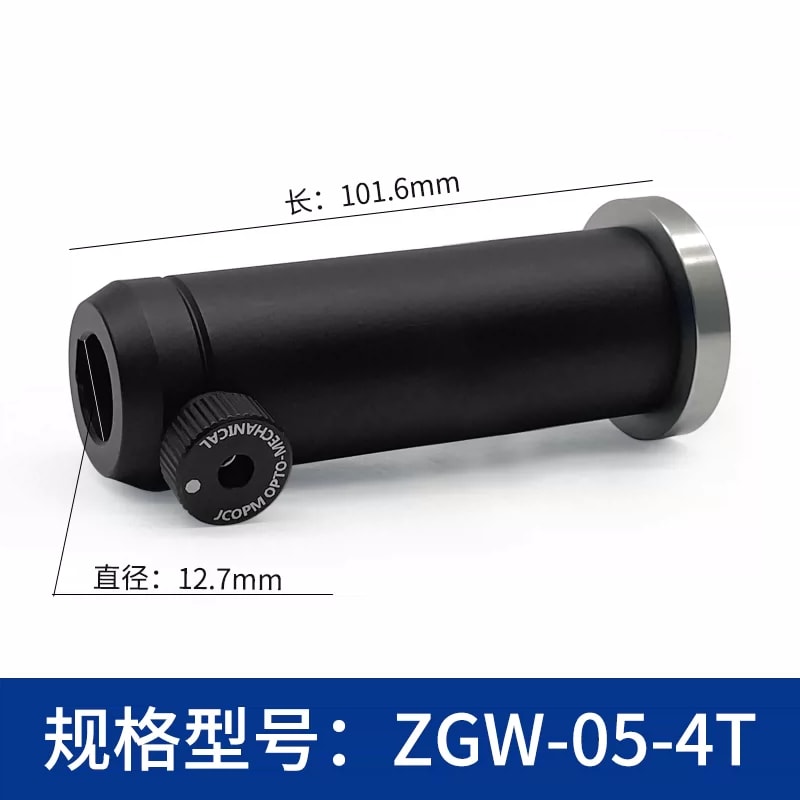

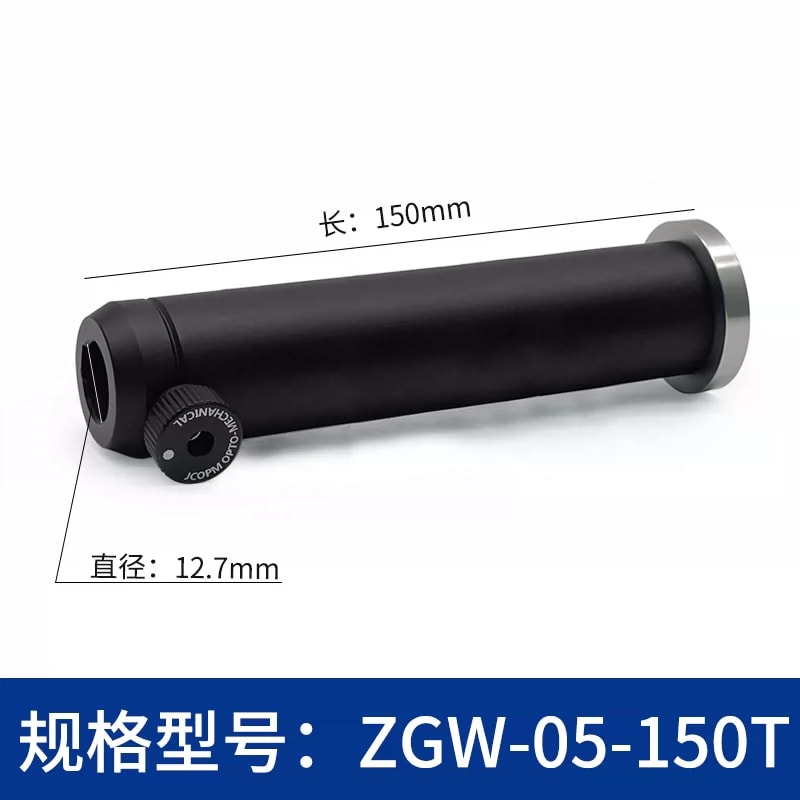

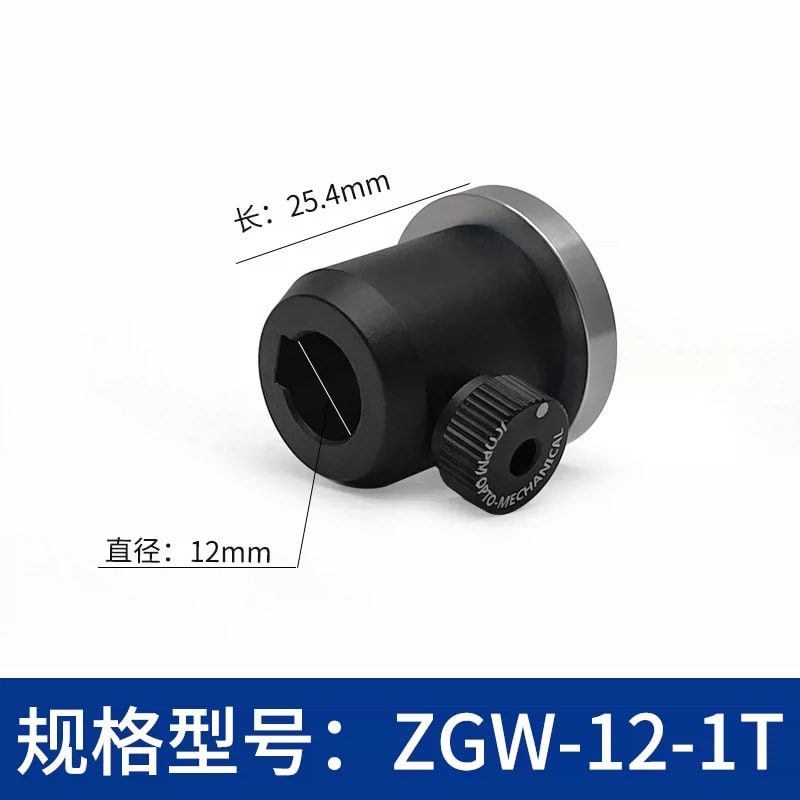

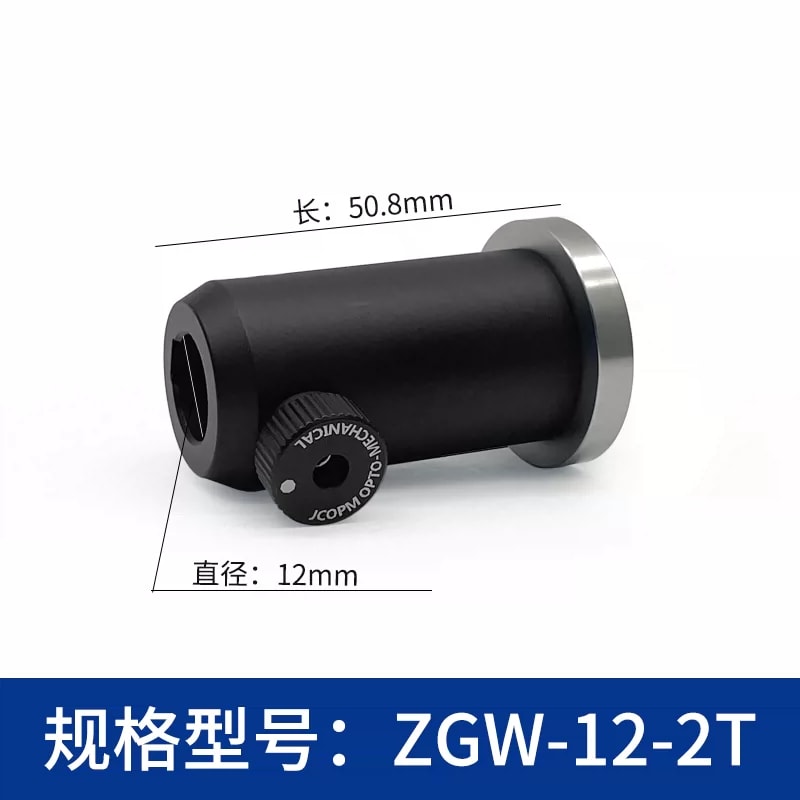

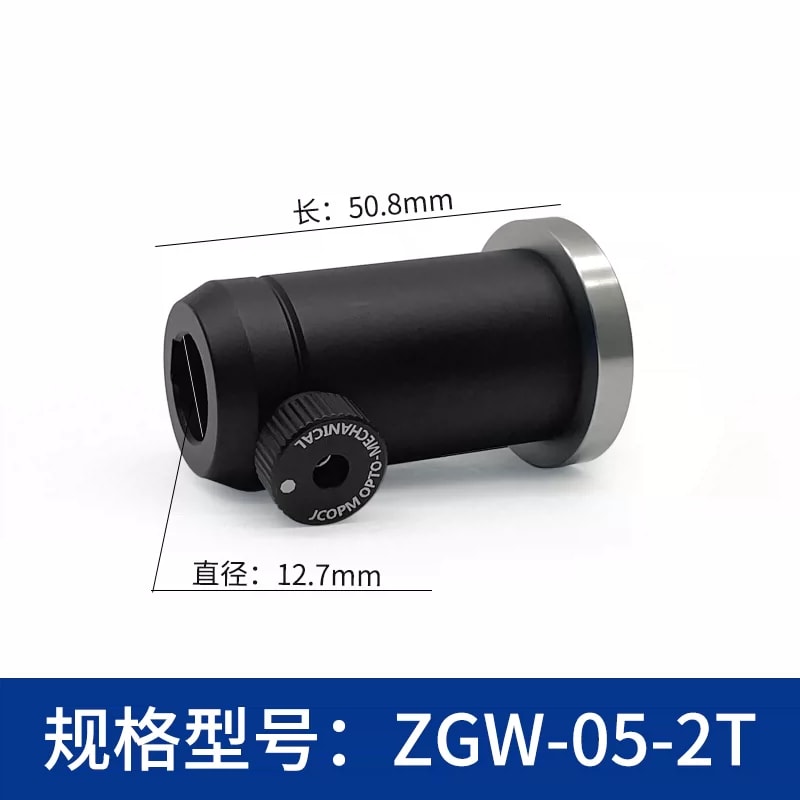

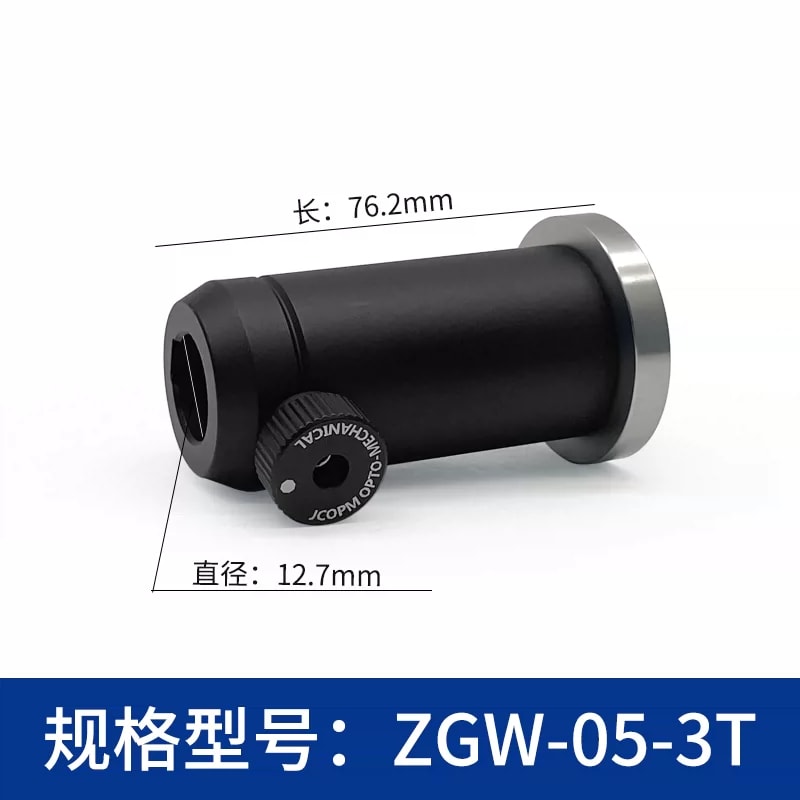

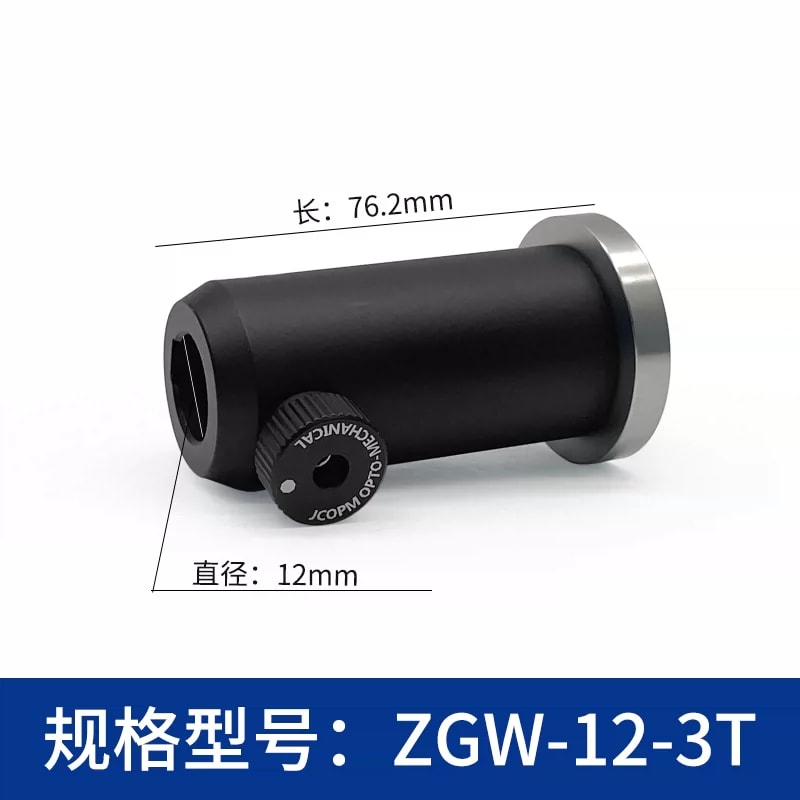

表中 A 为支杆安装孔，ZGW-12 型号对应 12 mm，ZGW-05 型号对应 12.7 mm。高度 H 逐型号记录，范围为 25.4–150 mm，另含 40 mm 与 90 mm 选项。这些值直接来自完整型号表，不通过后缀推算。

高度和底座

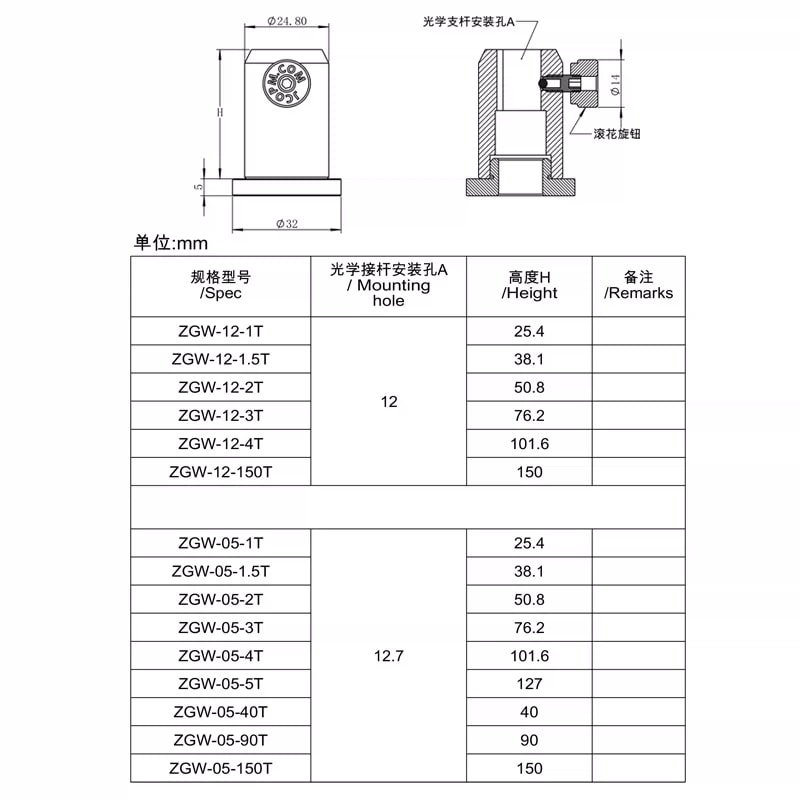

图示 H 从底座上表面量到筒体顶部，并另标 5 mm 底座厚度，因此 H 不作为包含底座的总高度。图中筒体外径为 24.80 mm、底座直径为 32 mm、旋钮外径为 14 mm。底部安装连接、螺纹深度和孔径配合公差仍需确认。

固定与材料

来源说明筒体为铝合金，旋钮用于侧向固定支杆。具体合金牌号、表面处理、旋钮螺纹和允许紧固扭矩未给出。确认支杆插入深度、接触位置、所装设备重心和负载，避免将滚花手拧结构当作已验证的承载或重复定位规格。

供货与安装信息

提供完整型号、数量、支杆直径和长度、安装平台接口与负载要求。支杆、镜架、其他底座、平台及安装服务不默认包含。图中不同高度的接杆筒用于系列展示，不代表混合套装。

选型核对

完整型号与 12/12.7 mm 支杆

高度 H 及底座厚度的区别

支杆插入深度与侧向固定

平台接口、重心与负载

数量和随附配件

待确认

底部安装接口与螺纹深度

孔径配合及尺寸公差

具体合金、处理与旋钮螺纹

紧固扭矩、承载与重复定位
