ZGY-T6 系列 L 型平台压板

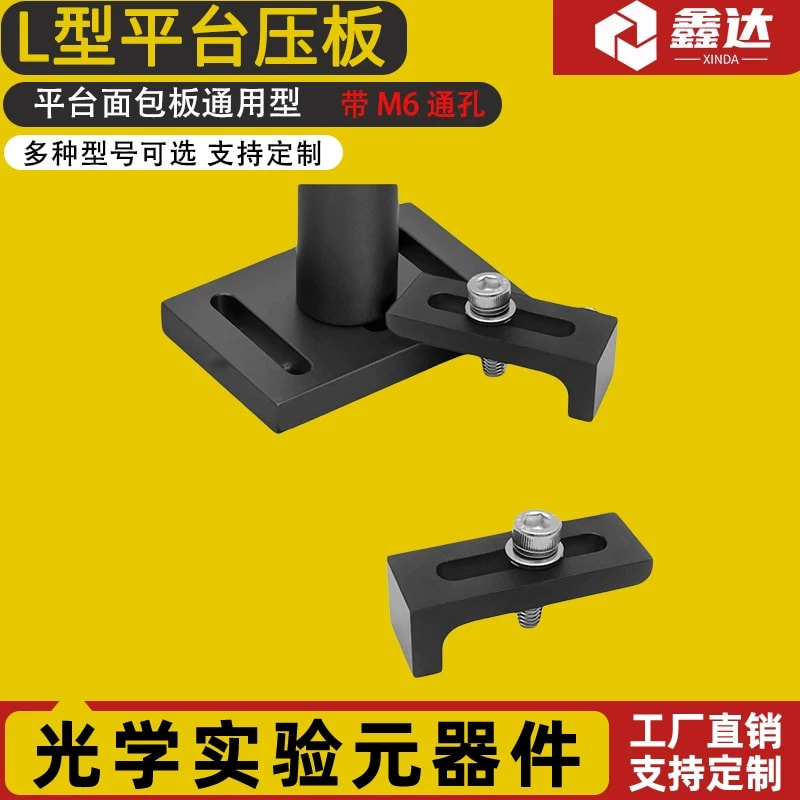

L 型压板通过长圆安装槽及下折支脚，将配套底座压紧在光学平板或安装平台上。来源保留 ZGY-T6、ZGY-T6B 和 ZGY-T6C 三个压板型号，并有独立工具配件选项。原始照片说明槽孔适用 M6 螺钉；底座与支柱是安装示例，不代表压板 SKU 的供货范围。

安装方式

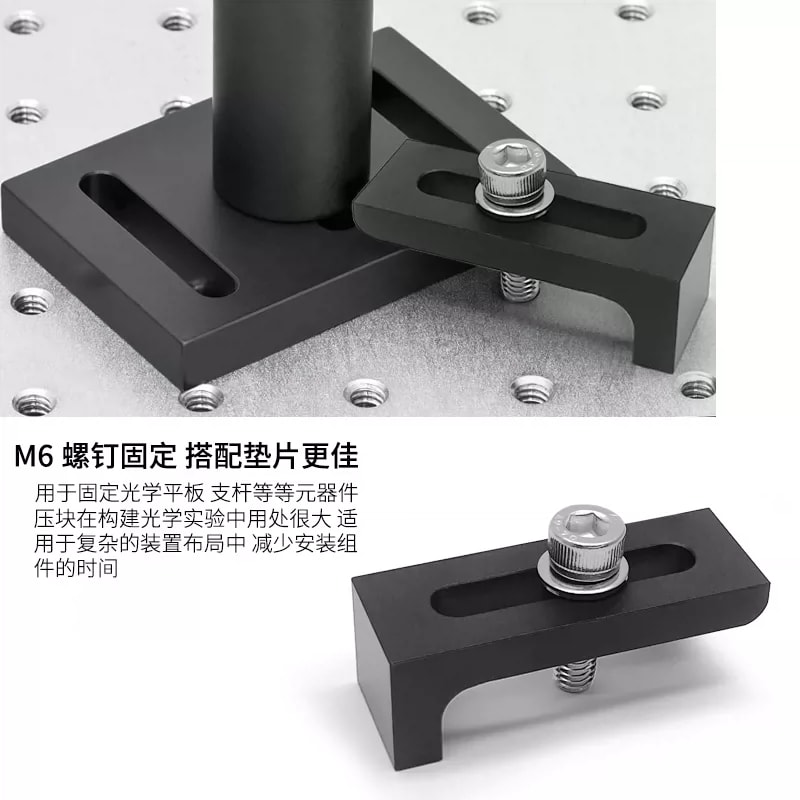

压板一端接触被夹底座，支脚端支承于平台，螺钉通过长圆槽拧入平台安装孔。来源建议配合垫片使用。需要确认平台螺纹、夹持厚度、接触位置和螺钉啮合；槽孔并不是已证实的 M6 内螺纹。

尺寸与型号

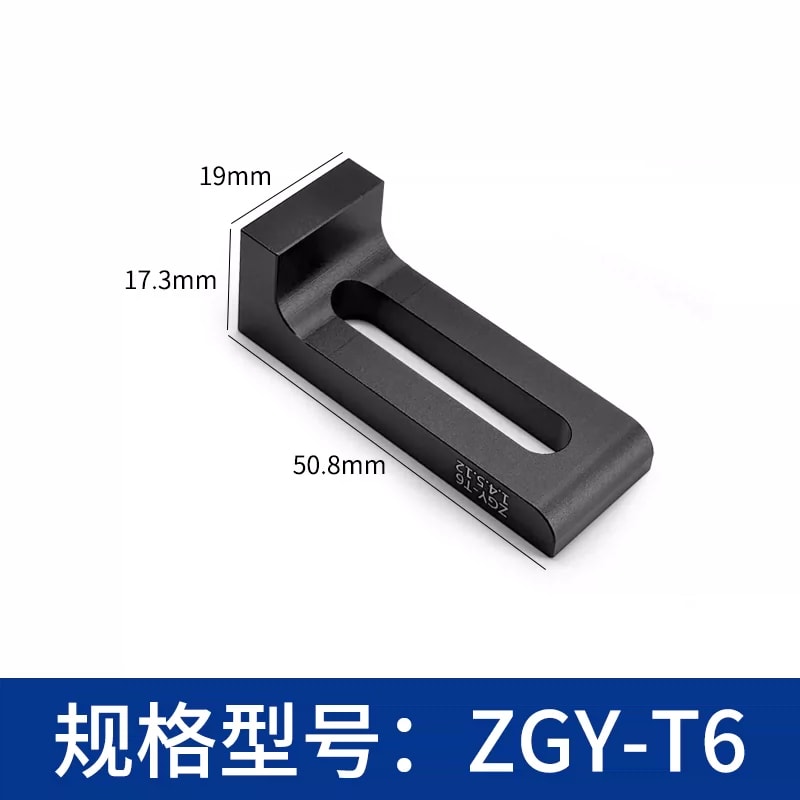

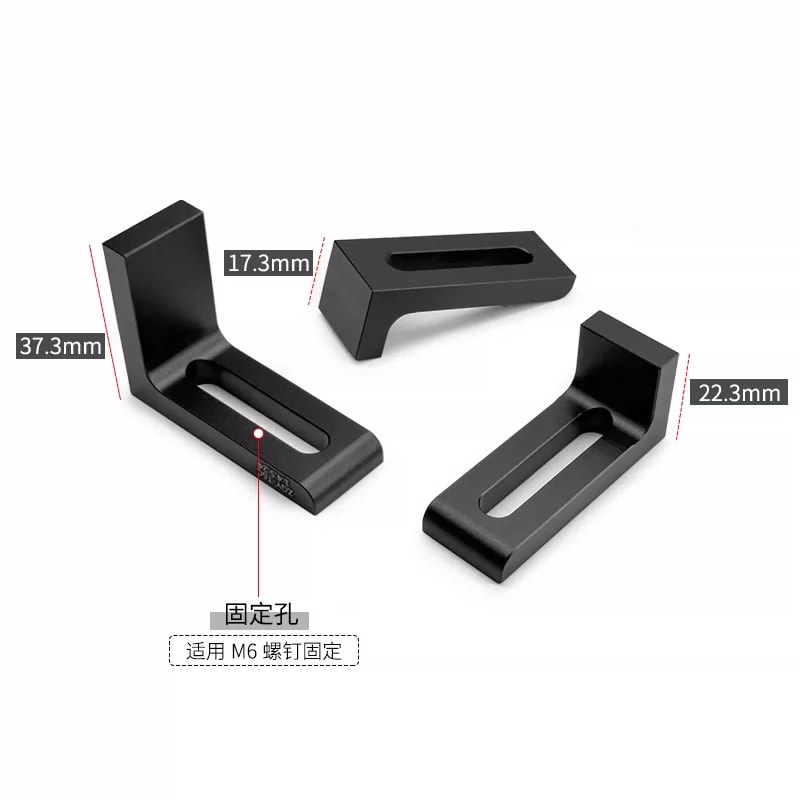

系列照片标有 17.3、22.3 和 37.3 mm 三种支脚高度，但图片未将所有高度明确对应到三个完整型号，资料包不按后缀推断对应关系。长圆槽长度、宽度、压板厚度与整体长度也需由型号图纸确认。

夹持与材料

照片显示黑色表面压板，但未提供材料牌号、处理方式或允许夹持力。检查压紧面平整度、被夹件保护、紧固扭矩和受力位置，避免用来源通用应用文字替代承载验证。

供货与工具配件

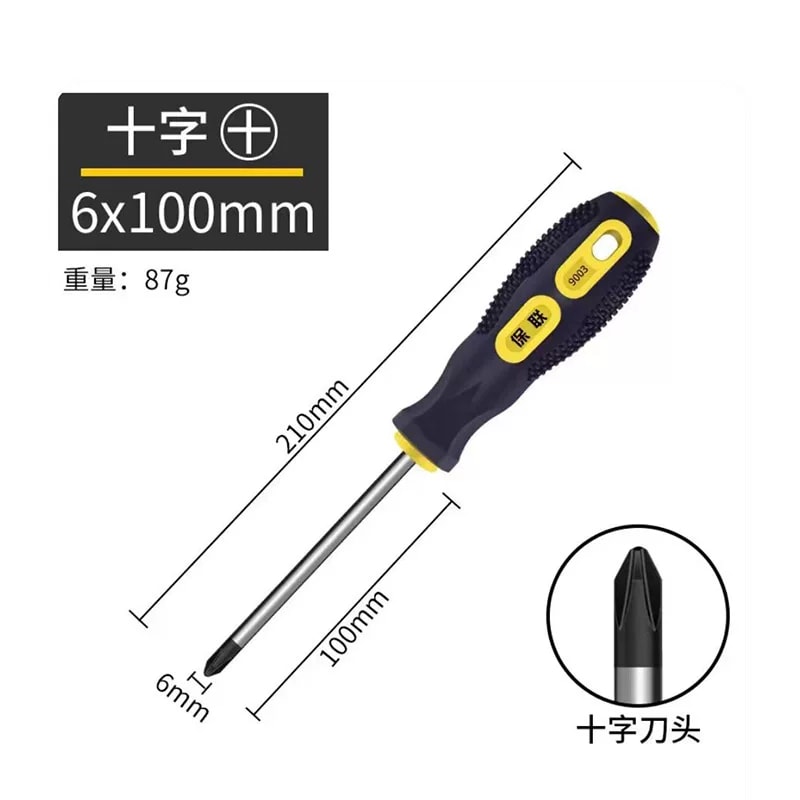

明确订购压板型号与数量，并确认螺钉、垫片是否包含。独立螺丝刀配件选项仅代表工具，不含压板、底座或支柱；工具类型和尺寸应单独确认。平台、支柱与其他底座也不默认附送。

选型核对

压板完整型号与数量

平台螺钉接口与有效啮合

被夹件厚度和支脚高度

接触位置、垫片与紧固扭矩

螺钉及工具供货范围

待确认

各高度与完整型号的对应关系

槽孔及整体尺寸公差

材料牌号和表面处理

夹持力及紧固扭矩
