ZGZ-H 系列挠性锁紧接杆滑环

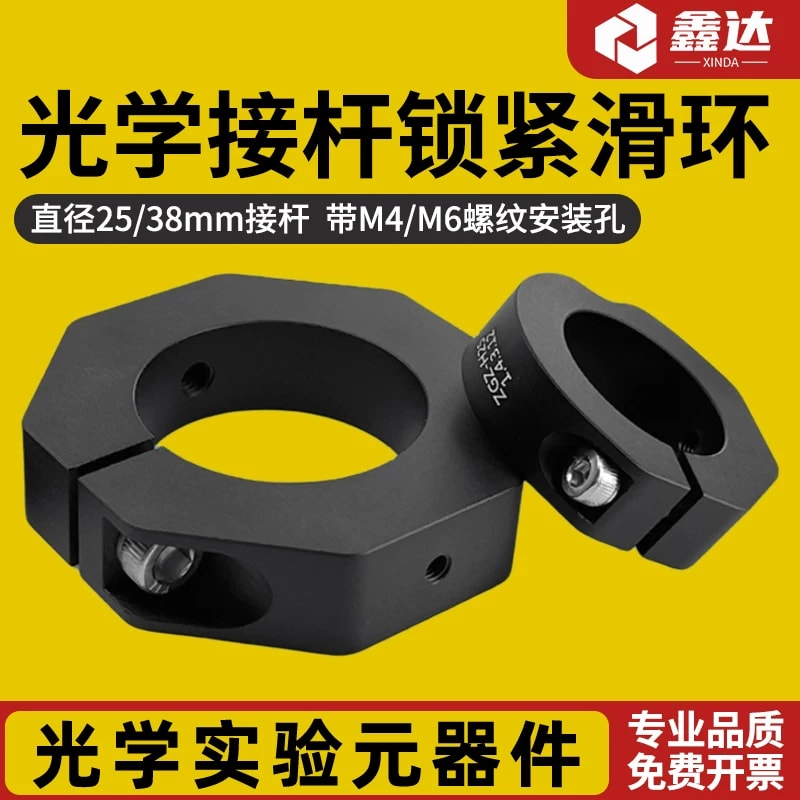

ZGZ-H 滑环通过分口夹持结构锁紧在光学接杆上，并通过安装螺纹连接光学元件。来源系列图说明 25 mm 与 38 mm 两种通孔，在线型号为 ZGZ-H25 和 ZGZ-H38；H25 有独立型号标注图，H38 的信息主要来自系列标注图。

通孔与型号证据

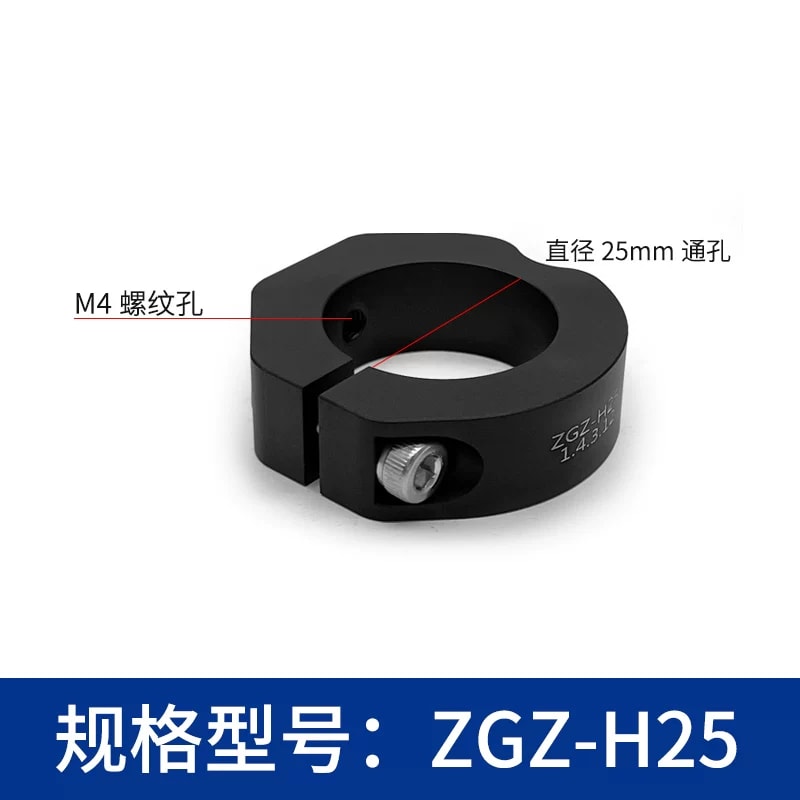

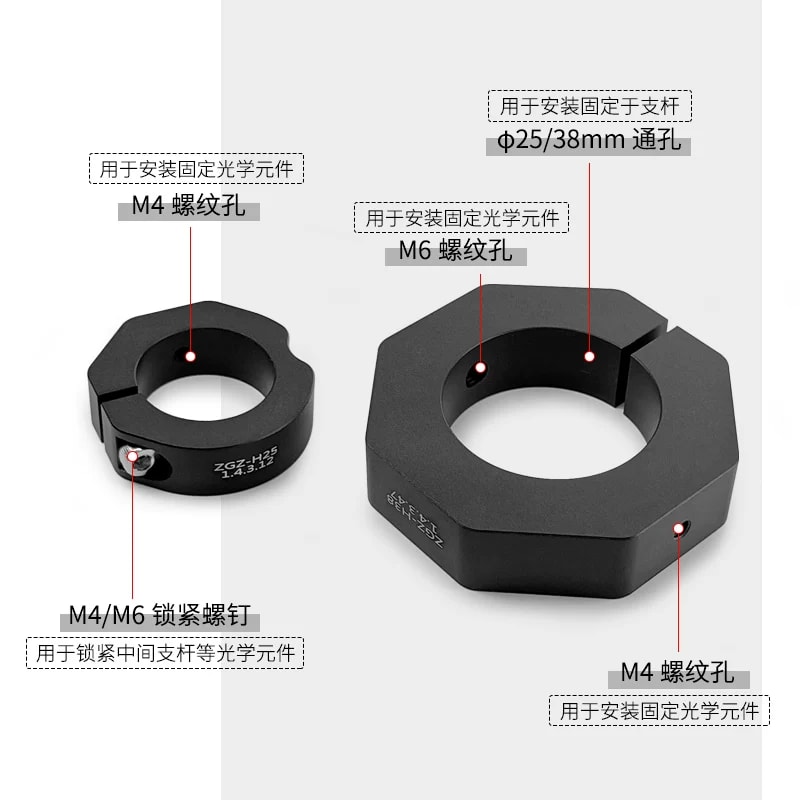

ZGZ-H25 独立图明确标注 25 mm 通孔和 M4 安装螺纹孔。系列特性图的较大滑环标注 38 mm 选项、M6 和 M4 安装孔，但缺少 H38 独立型号图。选型前需确认 H38 的最终孔径及安装孔分布，不能用型号后缀代替图纸验证。

夹持方式

锁紧螺钉收紧分口结构，使滑环固定在接杆所选位置。来源系列图将锁紧螺钉写作 M4/M6，未逐型号明确分配，因此不直接指定各型号锁紧螺纹。需确认工具尺寸、螺钉扭矩、配合间隙及滑环安装方向。

元件安装

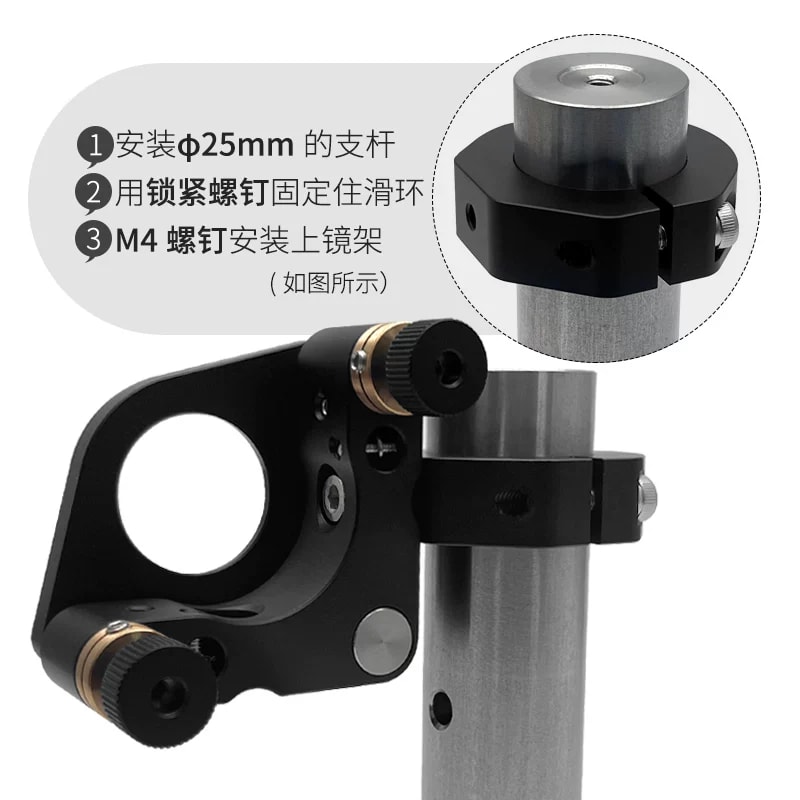

H25 安装示例显示镜架通过 M4 连接装在滑环上，镜架和接杆用于说明装配关系。较大滑环的 M4/M6 孔功能来自系列图，需要实际孔位、螺距和啮合深度信息。安装孔不代表任何镜架都能无条件适配。

材料和供货

来源照片显示黑色夹持体和金属锁紧螺钉，未明确材料牌号、表面处理、外形尺寸或额定承载。提供完整型号、接杆直径、元件连接要求及数量。接杆、镜架和其他光学元件不默认包含，重复定位和角度稳定性也未给出数值。

选型核对

H25/H38 完整型号

通孔与接杆实际直径

安装螺纹和孔位

锁紧螺钉及工具

数量及随附部件

待确认

H38 独立型号尺寸与孔位

外形和配合公差

锁紧螺纹的逐型号分配

材料、扭矩、承载及重复定位
