XINDA-OM-BC-016
ZGZ 45°/90° 光学接杆转换夹
支持 Ø12、Ø12.7、Ø20、Ø25 与 Ø25.4 mm 接杆组合的固定角度与变径连接系列
- 来源图片确认固定 45° 与直角转换结构
- 覆盖 Ø12 mm 与 Ø12.7 mm 常用光学接杆
- 提供同径夹持及向 Ø20、Ø25、Ø25.4 mm 接杆的变径组合
- 可选型号
- 11 个标准型号
- 参考交期
- 确认型号与数量后回复
- 采购方式
- 按型号询价
参考价
CN¥67.50 - CN¥225.00
请选择型号查看供货状态。
不确定型号？获取选型帮助产品概述与选型说明
产品族范围、材料界面、选型边界与供应说明。

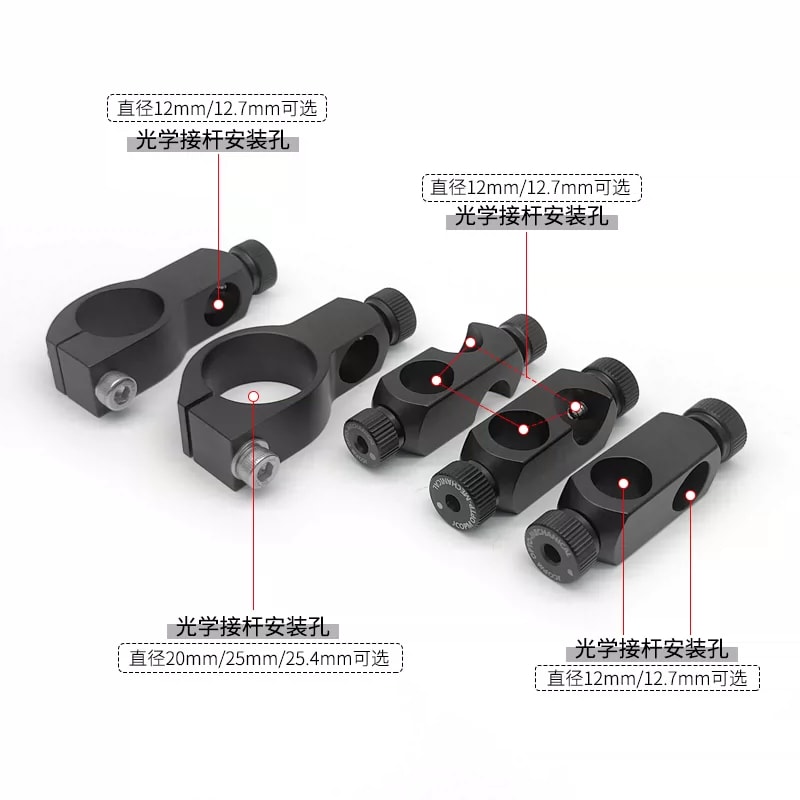

ZGZ 转换夹连接两根光学接杆，提供直角、左右 45° 或不同直径组合。11 张独立型号图分别标注孔径组合和安装角度，不能仅根据型号字符推断配合。12 mm 与 12.7 mm、25 mm 与 25.4 mm 接杆应分别匹配。
相同直径型号

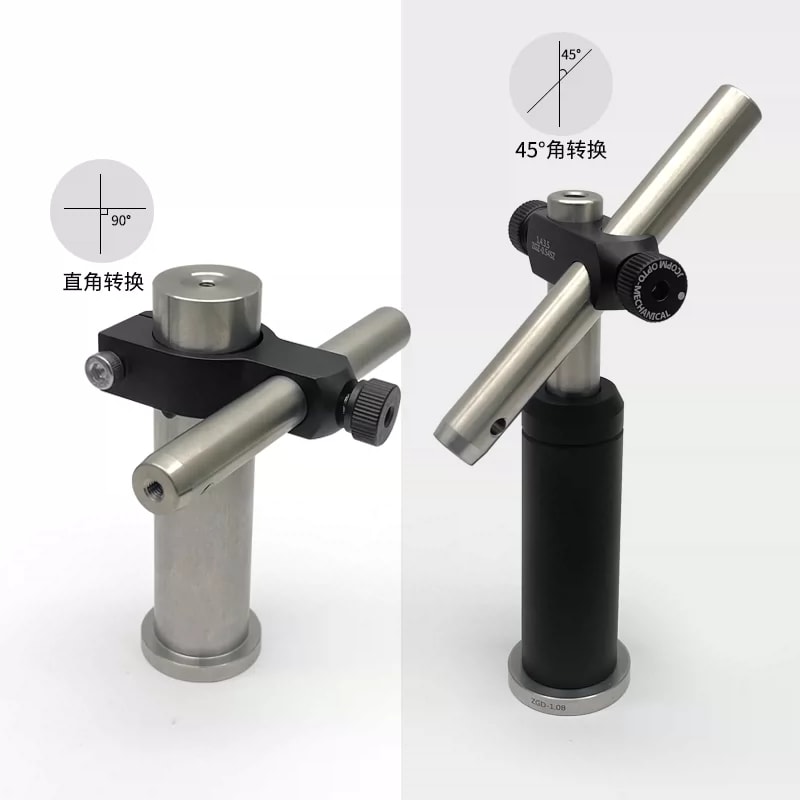

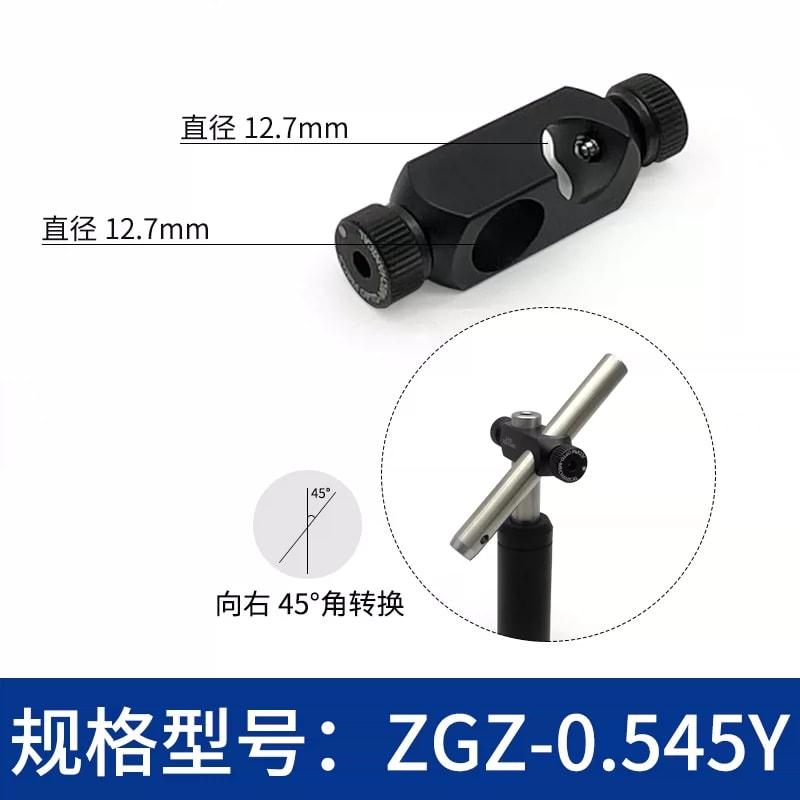

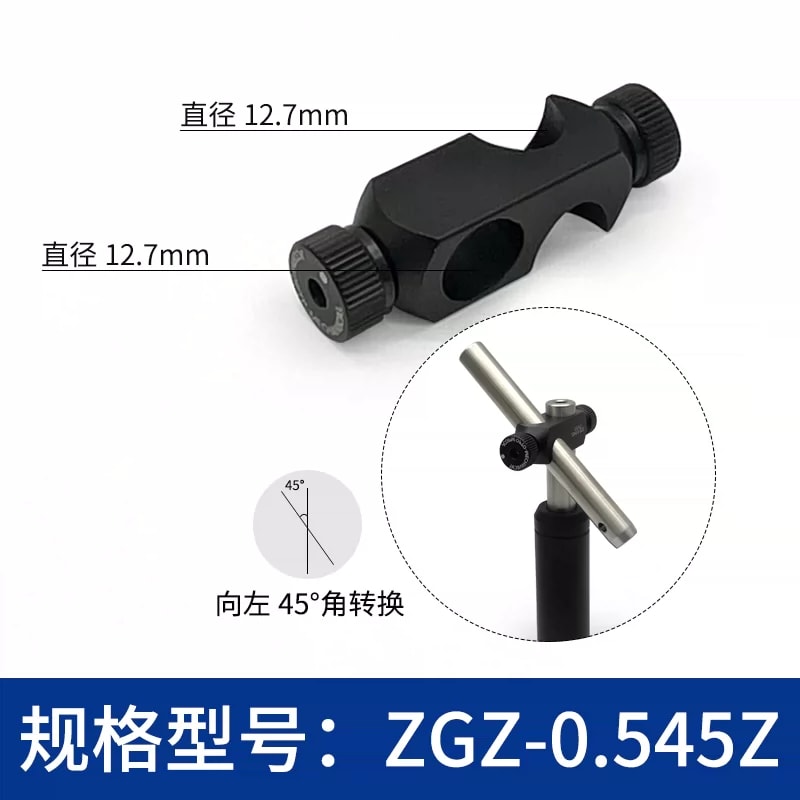

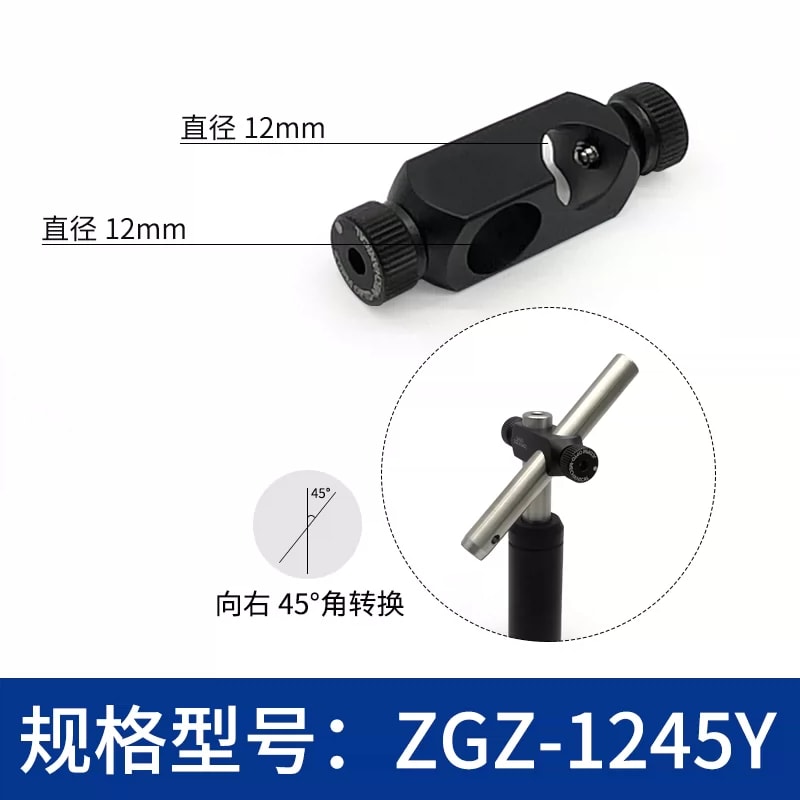

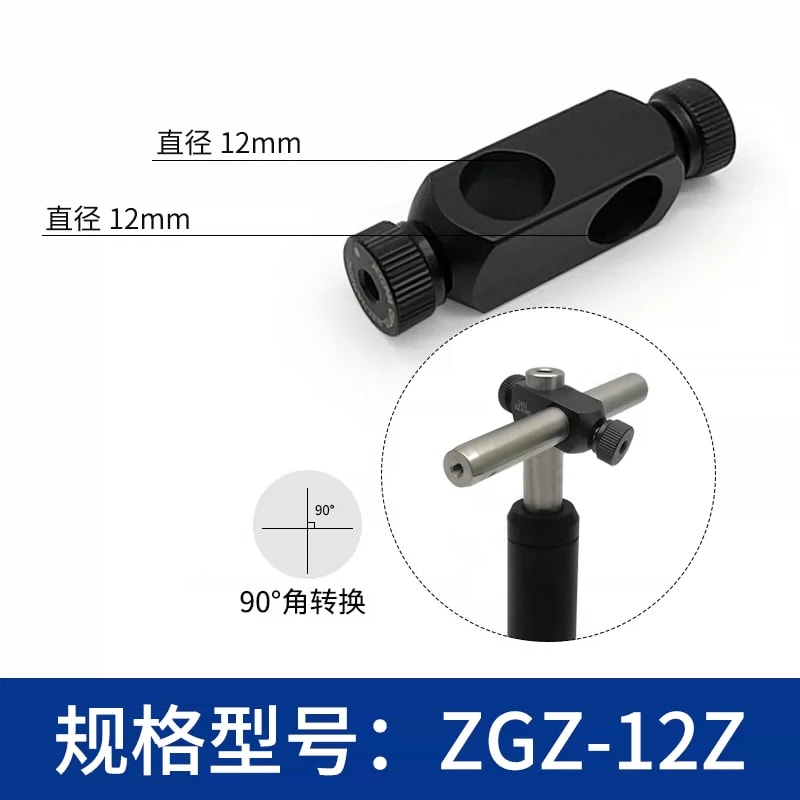

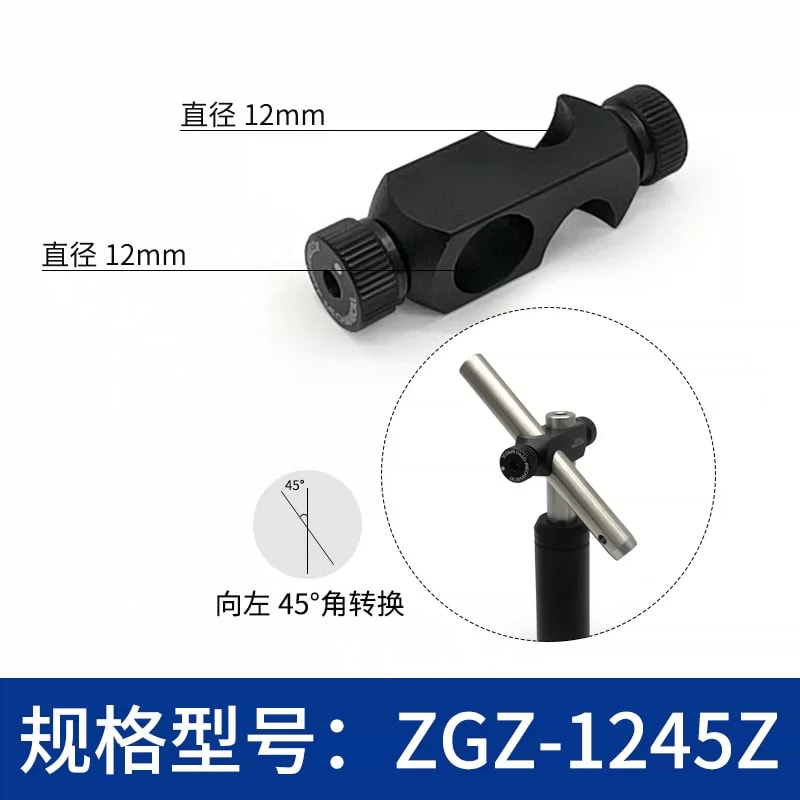

ZGZ-0.5Z 为 12.7/12.7 mm 直角组合，ZGZ-12Z 为 12/12 mm 直角组合。0.545Z/0.545Y 为 12.7 mm 接杆向左/向右 45°，1245Z/1245Y 为 12 mm 接杆向左/向右 45°。左右方向按来源安装示例理解，实际装配朝向需核对。
不同直径组合

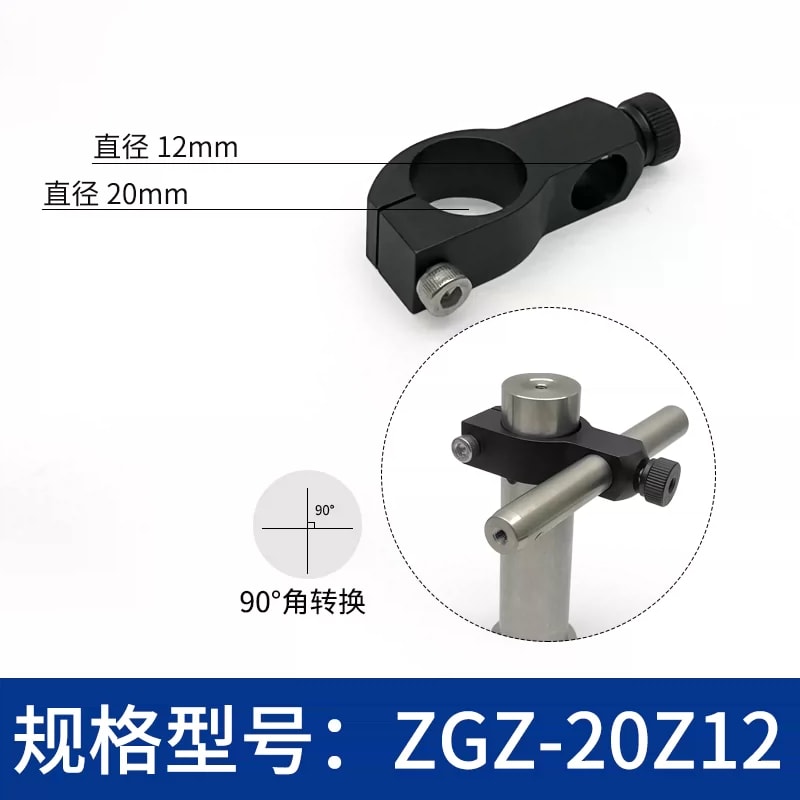

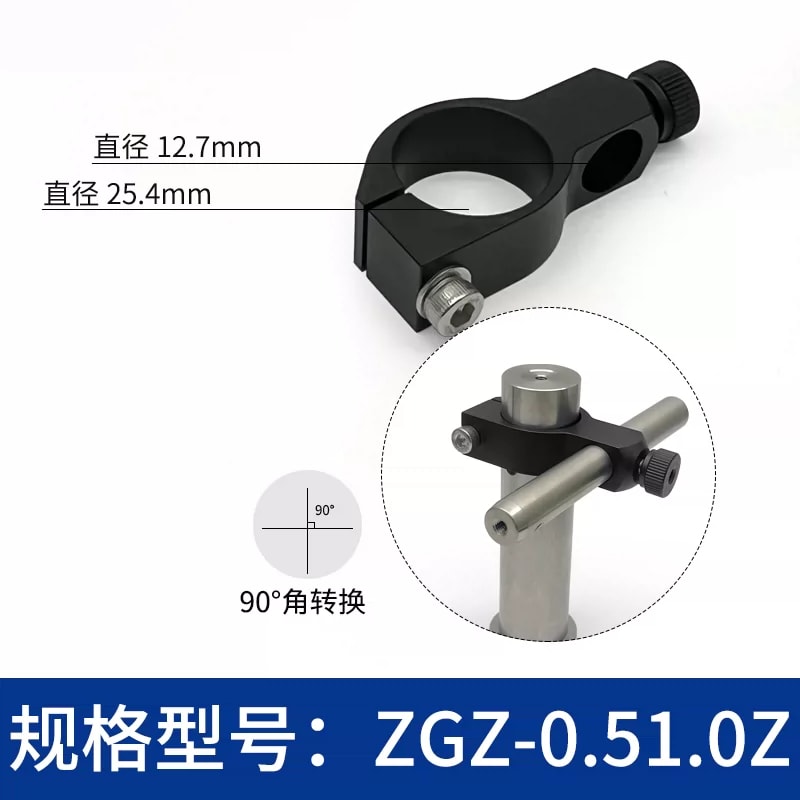

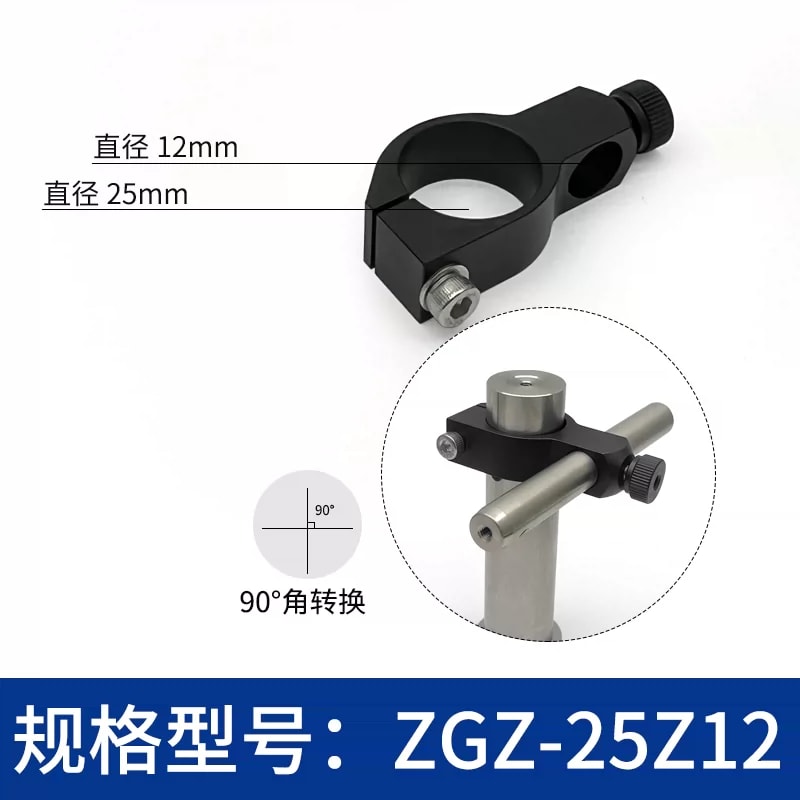

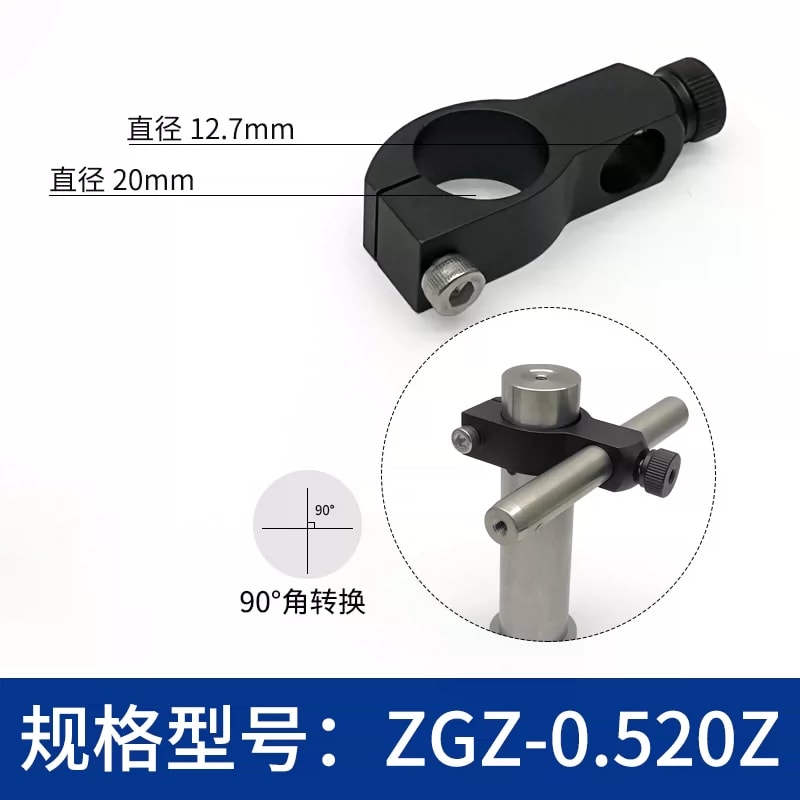

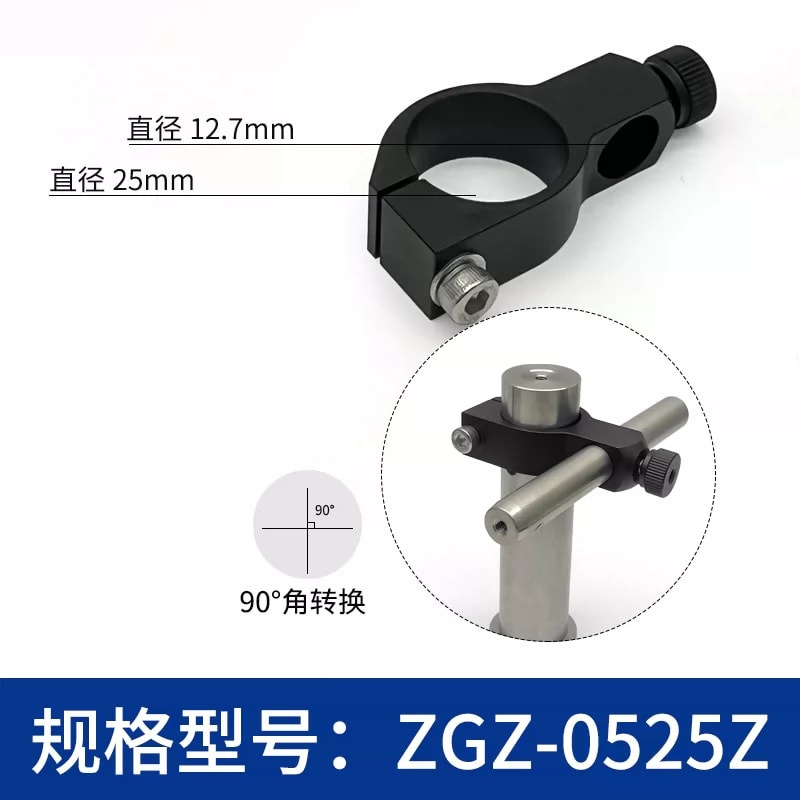

独立图确认 25Z12 为 25/12 mm、0.51.0Z 为 25.4/12.7 mm、20Z12 为 20/12 mm、0.520Z 为 20/12.7 mm、0525Z 为 25/12.7 mm，均示为 90° 转换。较大孔采用分口夹持，小孔以旋钮固定；不要将一个孔的锁紧方式套用到全部接口。
安装和角度依据
穿入接杆后分别固定各接口，确认接触位置、伸出长度和所装部件重心。来源角度是型号照片与安装示例标注，不是角度公差或校准精度。孔径公差、旋钮螺纹、允许扭矩、外形尺寸和承载未给出。
材料及供货
照片显示黑色夹体与滚花旋钮，未明确材料牌号和表面处理。提供完整型号、两根接杆直径、方向、数量及空间限制。接杆、接杆筒、底座和平台用于展示安装，不默认包含；系列图片不表示混合套装。
选型核对
完整型号及两孔直径
90° 或左右 45°
实际安装方向
接杆伸出和锁紧方式
数量及随附部件
待确认
外形尺寸和孔径公差
角度公差与校准精度
材料、旋钮螺纹和扭矩
承载与重复定位
采购与技术资料
选择具体型号后，我们会核对价格、供货状态、交期和所需技术文件。
采购方式
按型号提交正式询价
参考交期
确认型号与数量后回复
技术文件
询价时可申请图纸与规格资料
典型应用
- 构建互相垂直的光机支撑分支
- 以固定 45° 方向安装接杆与光学组件
- 连接不同直径的接杆或立柱系统
- 受面包板安装位置限制的悬臂式光路搭建
产品特点
- 来源图片确认固定 45° 与直角转换结构
- 覆盖 Ø12 mm 与 Ø12.7 mm 常用光学接杆
- 提供同径夹持及向 Ø20、Ø25、Ø25.4 mm 接杆的变径组合
- 11 个来源销售型号，旋钮分别锁紧接杆位置
