ZJP 系列五轴光学调整架

ZJP-5系列主图称“五轴光学调整架”，显示圆形螺纹光学接口和侧面、底部、顶部细调机构。八张型号专属图分别标出中心螺纹、图示外形以及多数型号的XY范围。M20、M30、M40型号的中心螺纹实际在图中分别标M21×0.5、M31×0.5、M41×0.5，因此不能把型号后缀直接用作螺纹尺寸。SM1至SM5图也逐项给出英制螺纹规格。通用图说明M4×0.25调XY、M6×0.25调俯仰和倾斜，配侧边锁紧。图片没有完整定义“五轴”中每个自由度或精度；英文配图只展示家族外观。

八种中心接口

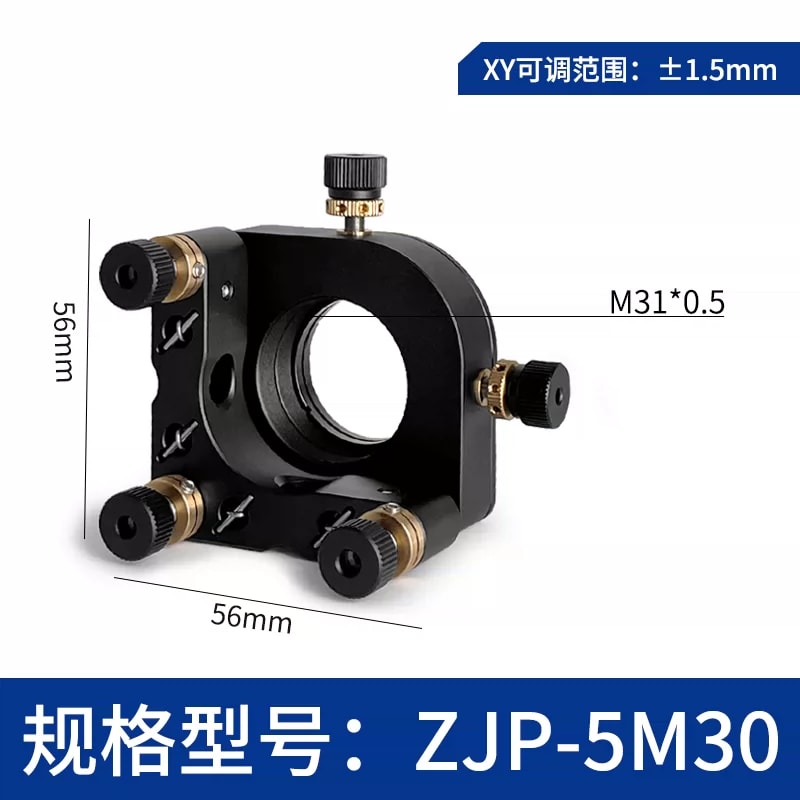

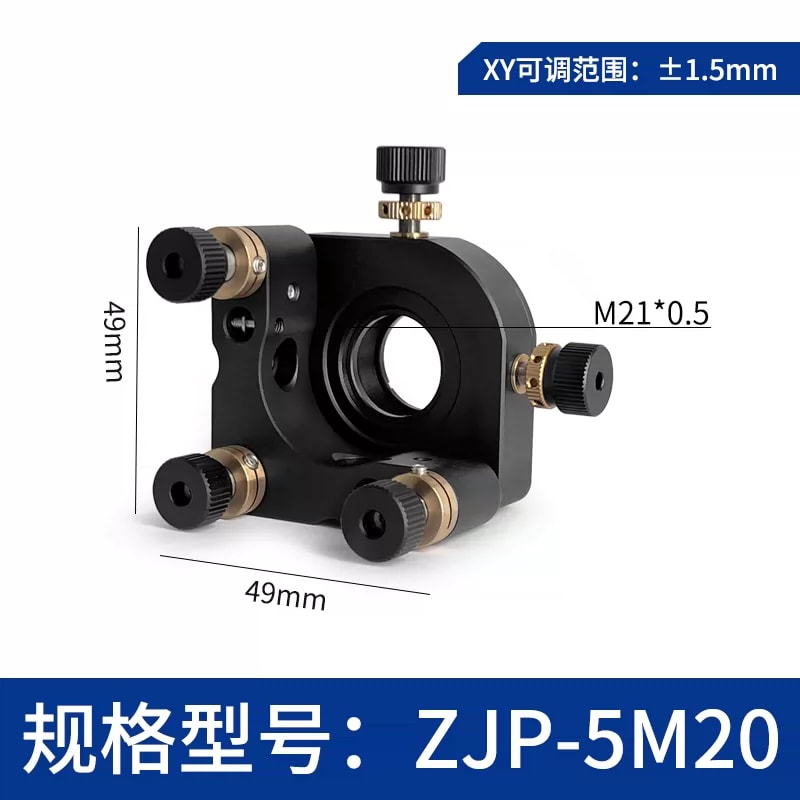

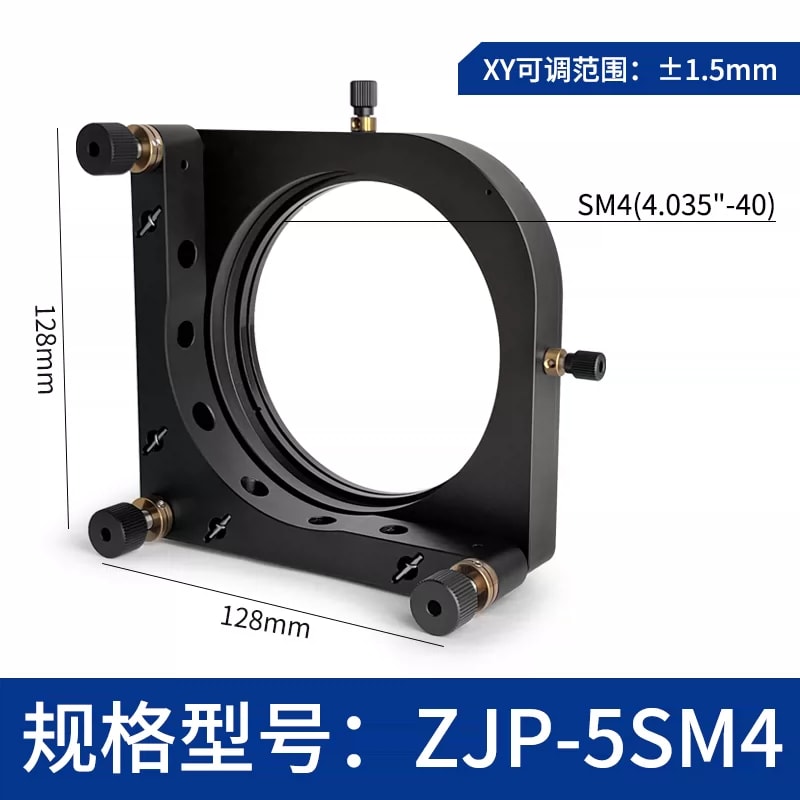

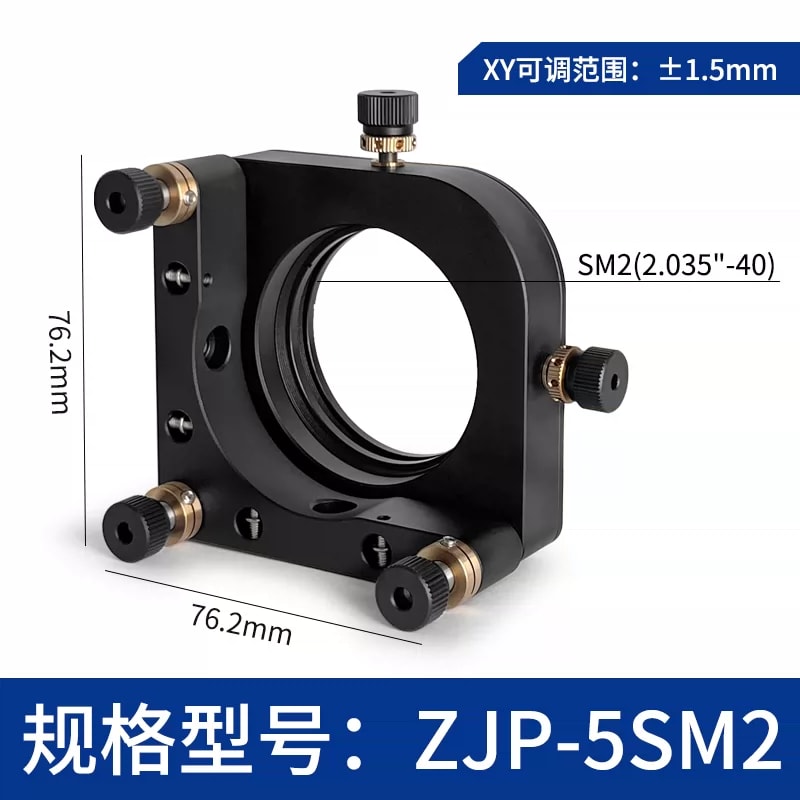

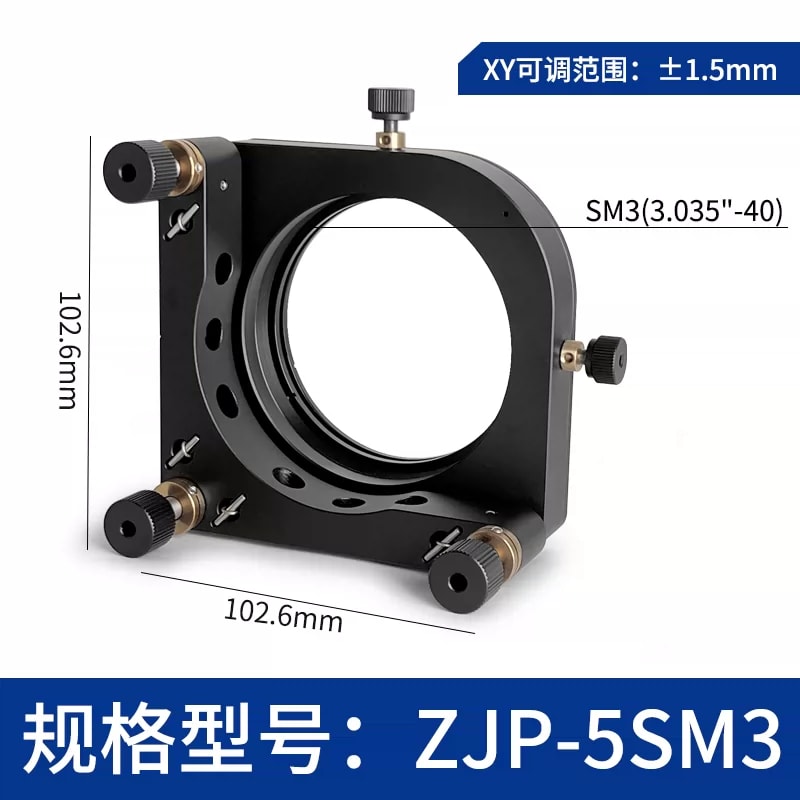

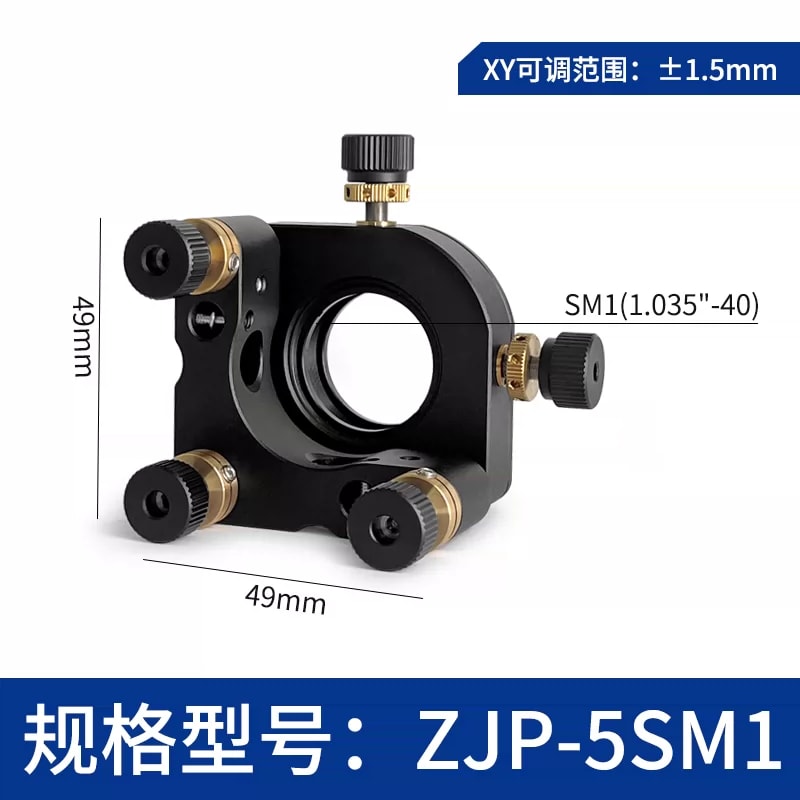

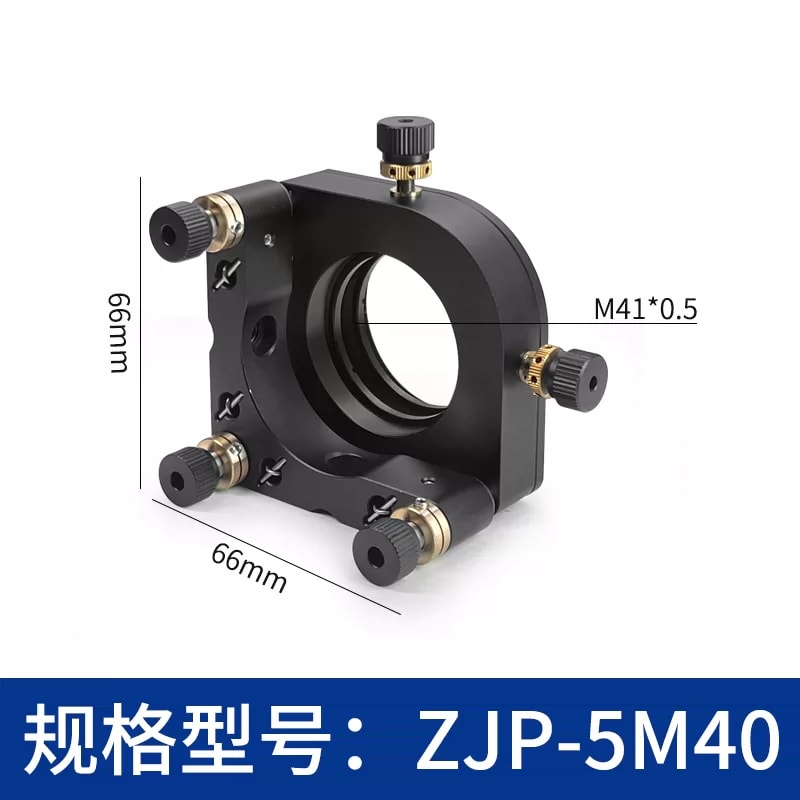

ZJP-5M20/-5M30/-5M40专属图分别标M21×0.5、M31×0.5、M41×0.5。ZJP-5SM1到SM5分别标1.035/2.035/3.035/4.035/5.035 in-40。中心螺纹参数来自专属图，不由型号后缀推断；有效啮合深度、通光净径和卡环数量未给。

XY平移与角度微调

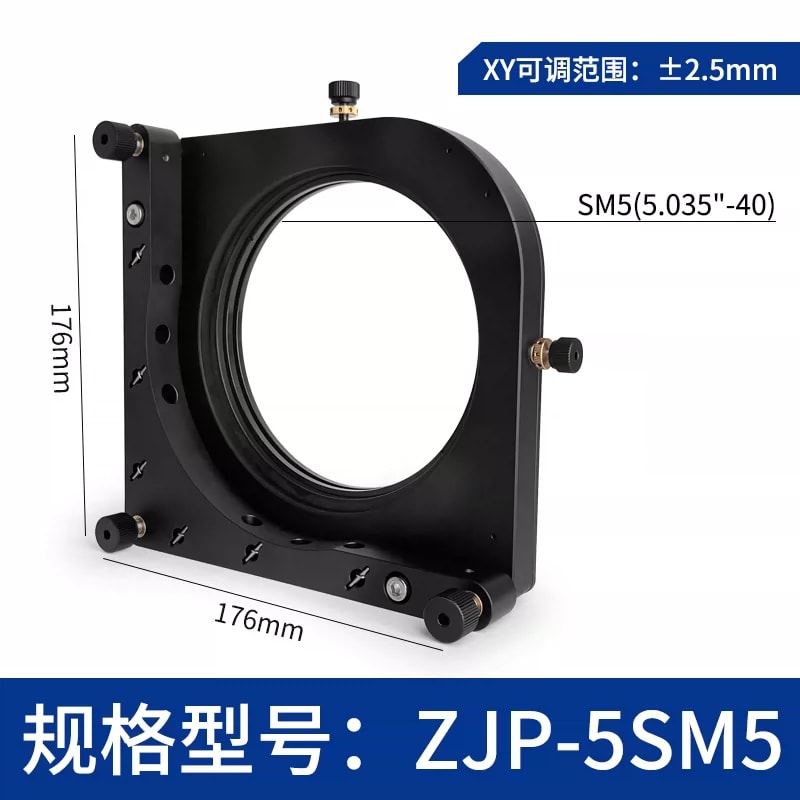

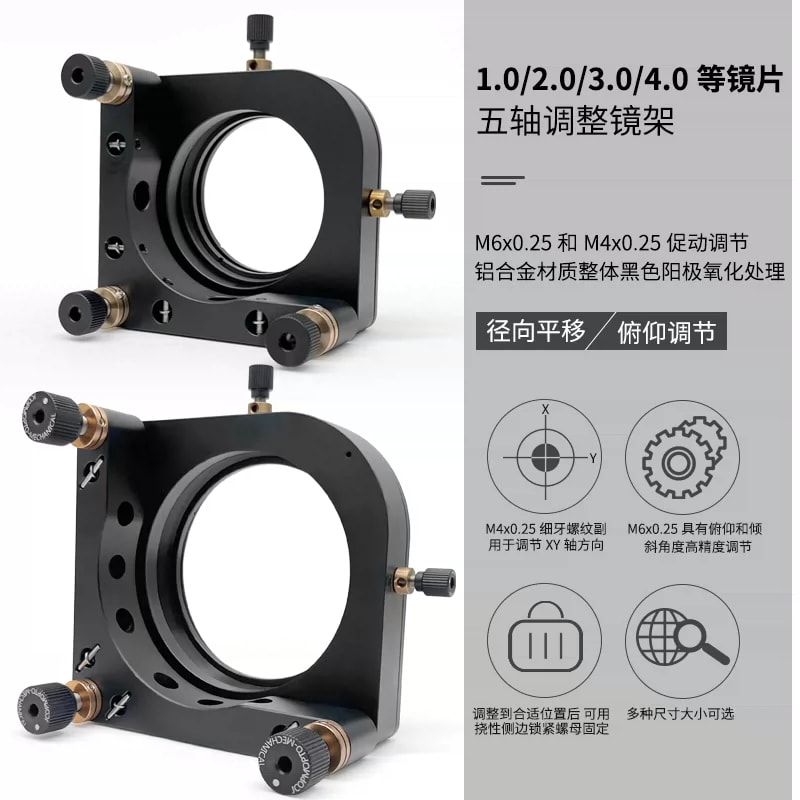

通用图将M4×0.25细牙螺钉用于XY方向调节，将M6×0.25用于俯仰/倾斜角度调节，并称可用侧边锁紧。专属图多数标XY±1.5 mm，SM5标XY±2.5 mm；M40专属图没有XY范围，不能自动继承。角度行程、调节分辨率、回差和重复定位未标。

外形和安装

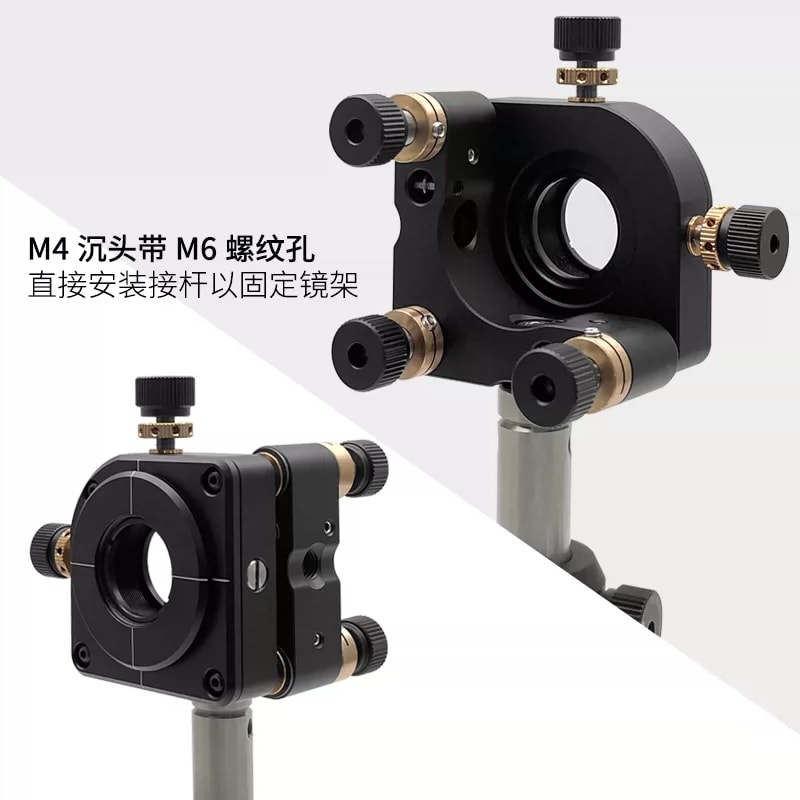

专属图的正面外形示意从49×49到176×176 mm逐款不同。主图标M4沉头带M6螺纹孔，可装接杆固定镜架；安装位不是中心光学螺纹。接杆只作示意，不视为随货。邻近光路净空、外形厚度和整体重量需工程图确认。

五轴称谓和未给参数

来源把产品称为五轴，但只明确展示XY平移和俯仰/倾斜细调，未逐项定义第五自由度。不要据“五轴”自行承诺旋转或轴向运动。材质主图称铝合金、整体黑色阳极氧化；材料牌号、载荷和环境额定没有量化。

选型核对

选定中心螺纹而非仅看型号后缀

逐款核对XY范围和外形

确认M4/M6接杆安装及锁紧

索取角度行程、通光净径与卡环清单

待确认

ZJP-5M40的XY调节范围

“五轴”的第五自由度及各轴运动学定义

角度行程、精度、回差、载荷与重复定位

通光净径、螺纹啮合深度、卡环及交付件
