ZJP-XY1.0 系列 SM1 内螺纹 XY 平移镜架

ZJP-XY系列以SM1螺纹光学接口及细牙XY调整副实现镜片位置调节。两个型号专属图均给出±1.5 mm平移行程和25.91 mm镜片中心高度，安装接口分别为M4与8-32。选型应按完整型号匹配接杆，检查镜片边缘和厚度、卡圈净空及旋钮操作空间。M4×0.25调节副螺距不等于定位精度或镜片每转位移。来源称附一个卡圈，实际型号和供货范围仍应核实。英文配图显示系列结构，不替代整体尺寸、公差、材料及载荷确认。

两种接杆螺纹

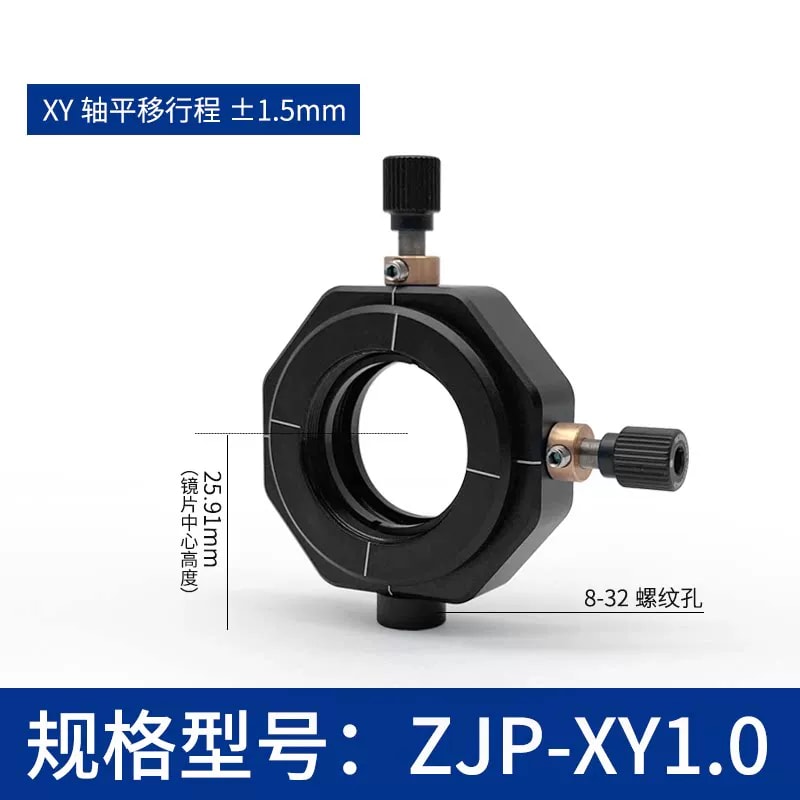

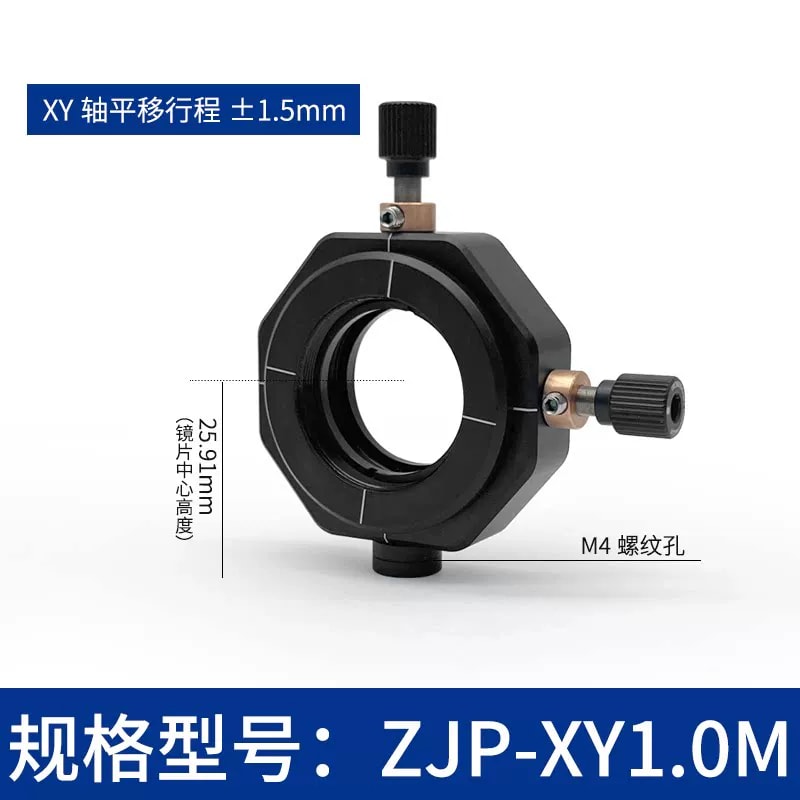

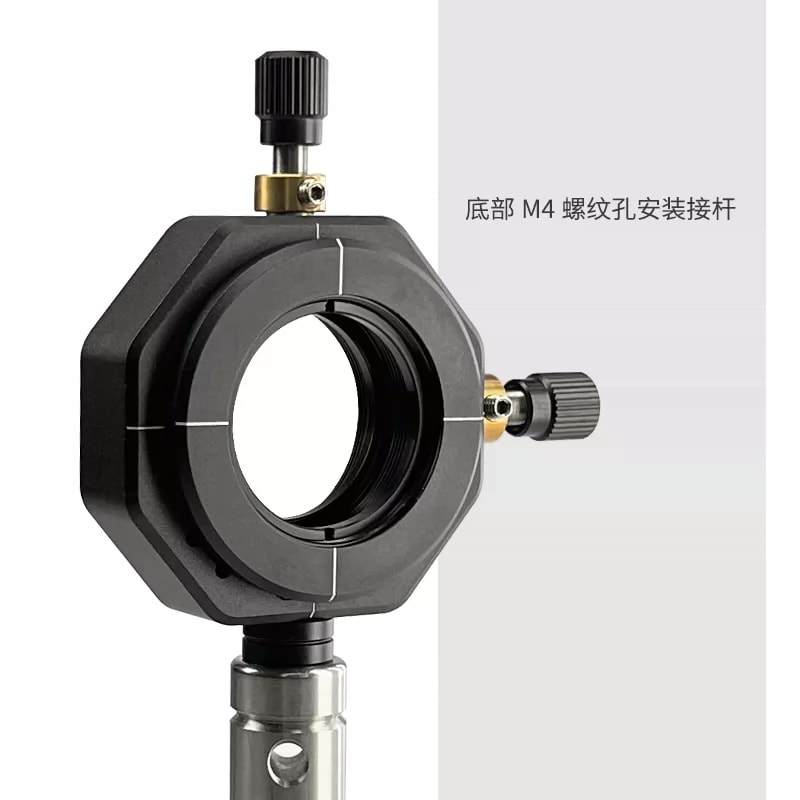

ZJP-XY1.0M专属图明确底部M4螺纹孔；ZJP-XY1.0专属图明确8-32螺纹孔。通用图列两种型号可选，不代表单个镜架同时具备两种接口。按型号核对接杆、紧固件和螺纹啮合；示范中的接杆不默认包含。

XY行程与中心高度

两个专属图均标XY轴平移行程±1.5 mm、镜片中心高度25.91 mm。中心高度按图示底部支承基准保留，不改为整体高度；行程不作为定位精度、重复性或分辨率。未给耦合误差、载荷条件或运动校准数据。

调节及光学安装

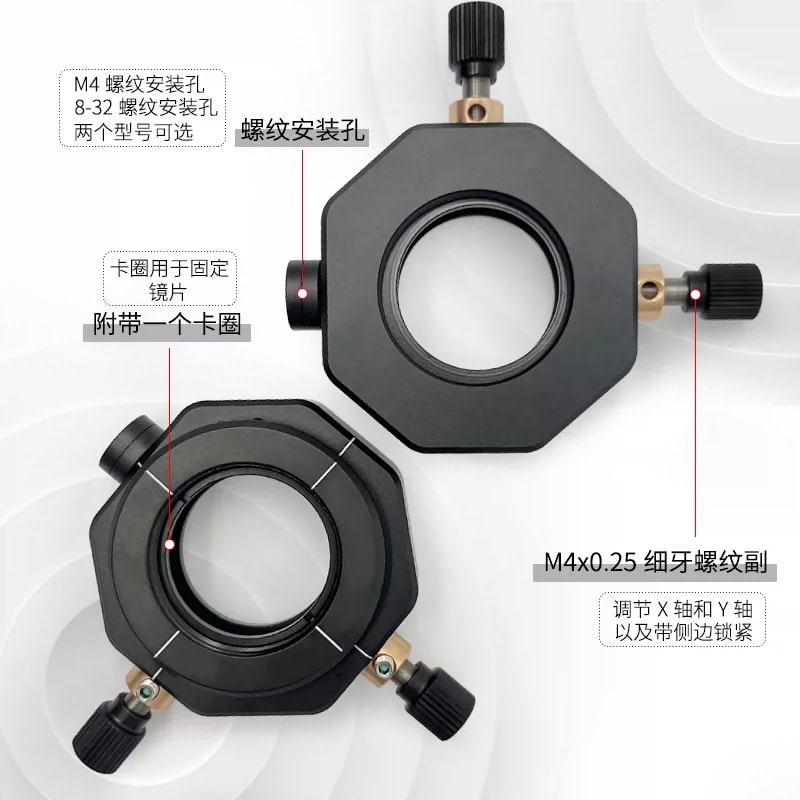

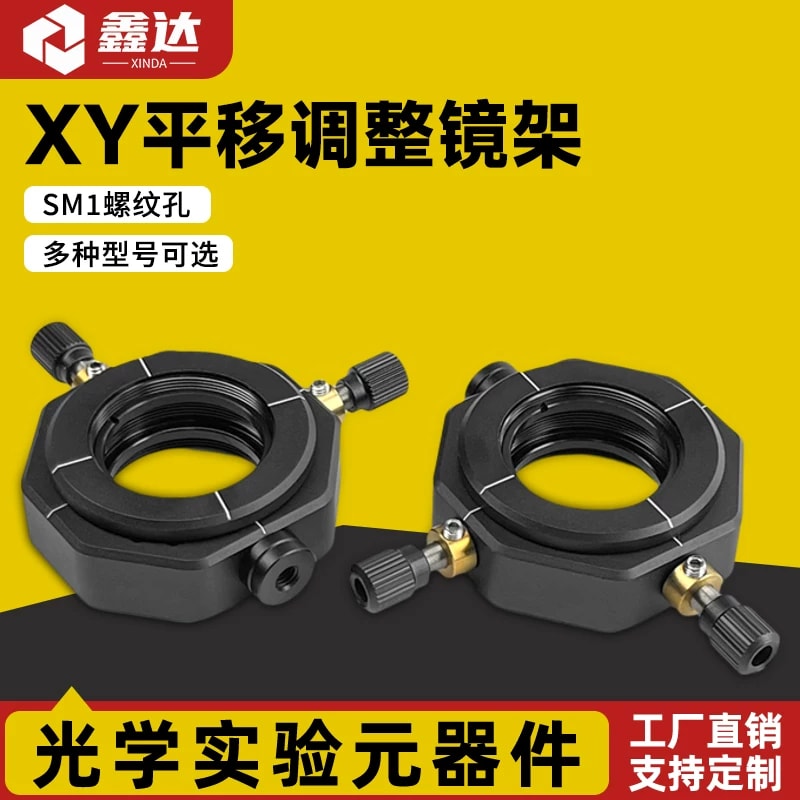

通用功能图标M4×0.25细牙螺纹副调节X与Y轴，并带侧边锁紧。主图标SM1螺纹孔，功能图称卡圈用于固定镜片、附带一个卡圈；完整SM1螺纹参数、通光孔径和镜片厚度范围未给。螺距不自动等于镜片每转位移，卡圈型号和实际供货件数应确认。

结构与选型

图片显示黑色八角叠层结构及两个旋钮，但未见尺寸工程图或材料牌号、表面处理说明。核对镜片边缘、厚度、卡圈净空、接杆安装方向与旋钮操作空间。整体外形、公差、允许预紧力、载荷及供货工具、镜片和附件另核，英文配图为系列结构参考。

选型核对

选择M4或8-32接杆接口

核对行程、中心高度及安装基准

检查SM1、镜片厚度和卡圈空间

确认材料、载荷、精度及供货

待确认

完整SM1螺纹及通光孔径

镜片厚度范围、整体尺寸和公差

材料、处理工艺、精度、重复性和载荷

卡圈型号、工具、镜片、接杆和交期
