ZJR 系列端面调节挠性光学镜架

ZJR系列为挠性光学元件调整架，来源展示俯仰调节、镜片顶丝固定以及不同安装孔配置。五个SKU的适用镜片标注和B1、B0.5最大安装深度均按各自专属图保留；ZJR-2与ZJR-B2都标50.8 mm，但来源未说明区别，不从字母推断功能。主图出现M4×0.25调节副及多种孔位示例，需按选定型号核对。选型应检查镜片厚度、通光净空、夹持力、接杆和操作空间。未给载荷、角度范围或精度，英文配图只提供系列结构参考。

型号与明确尺寸

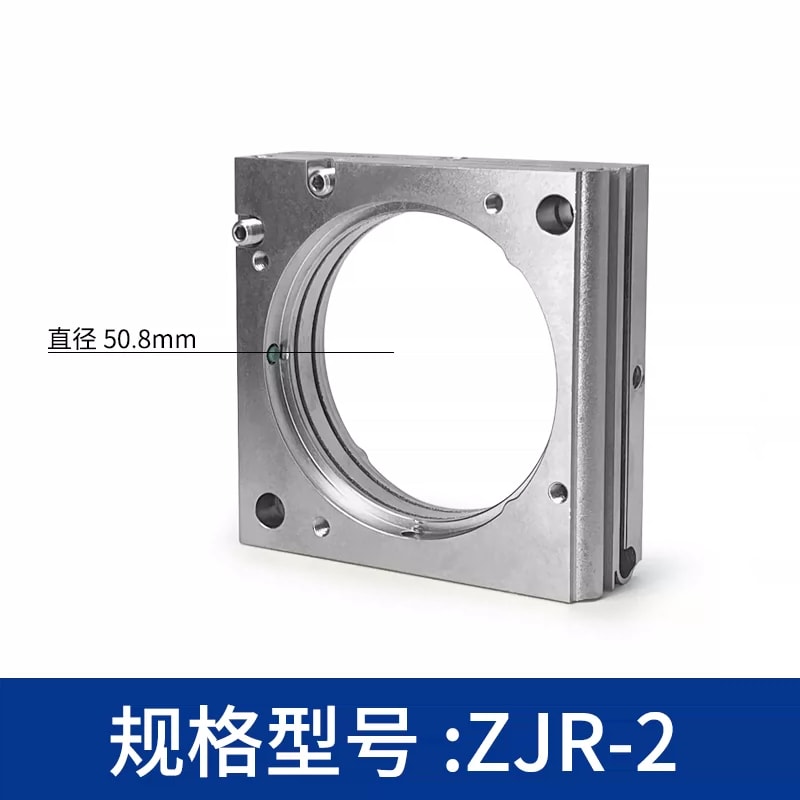

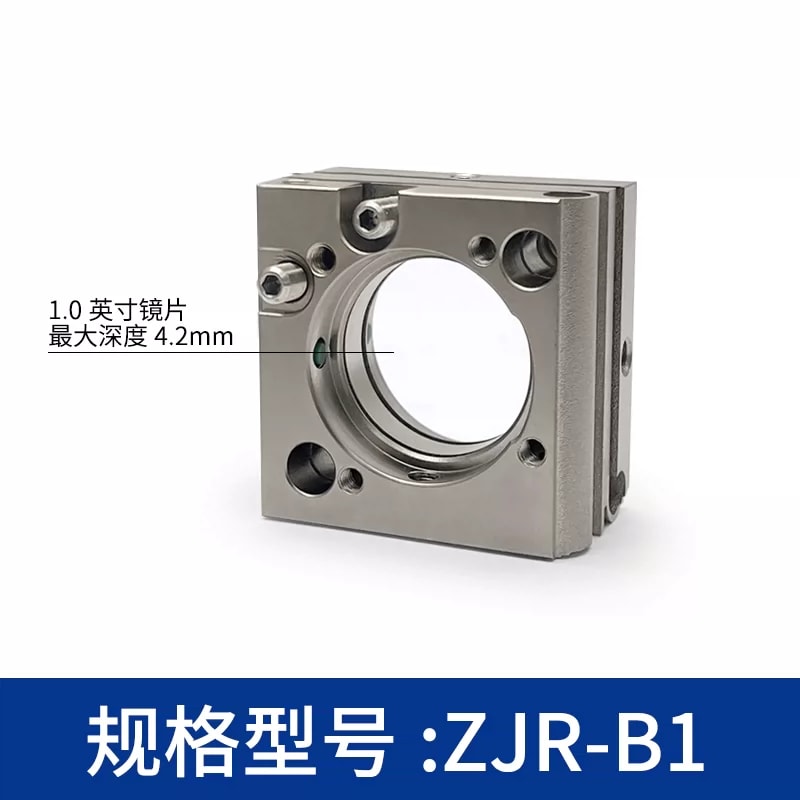

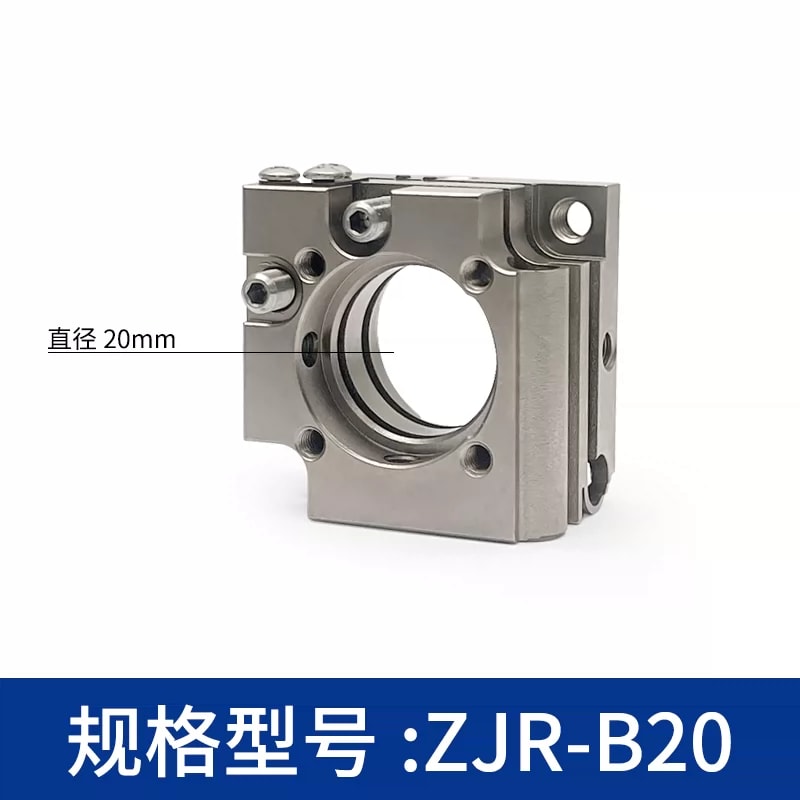

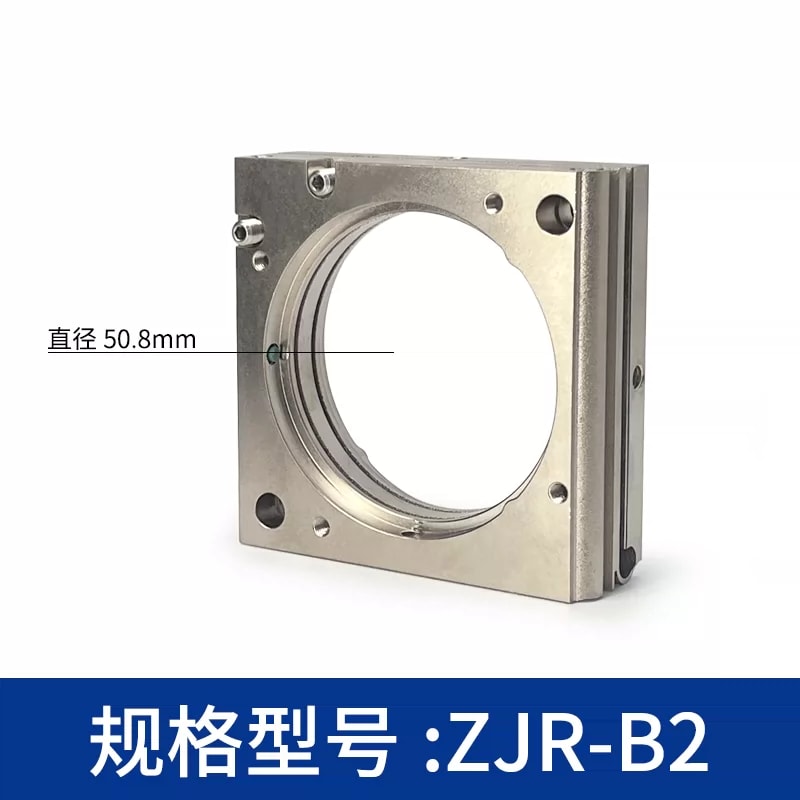

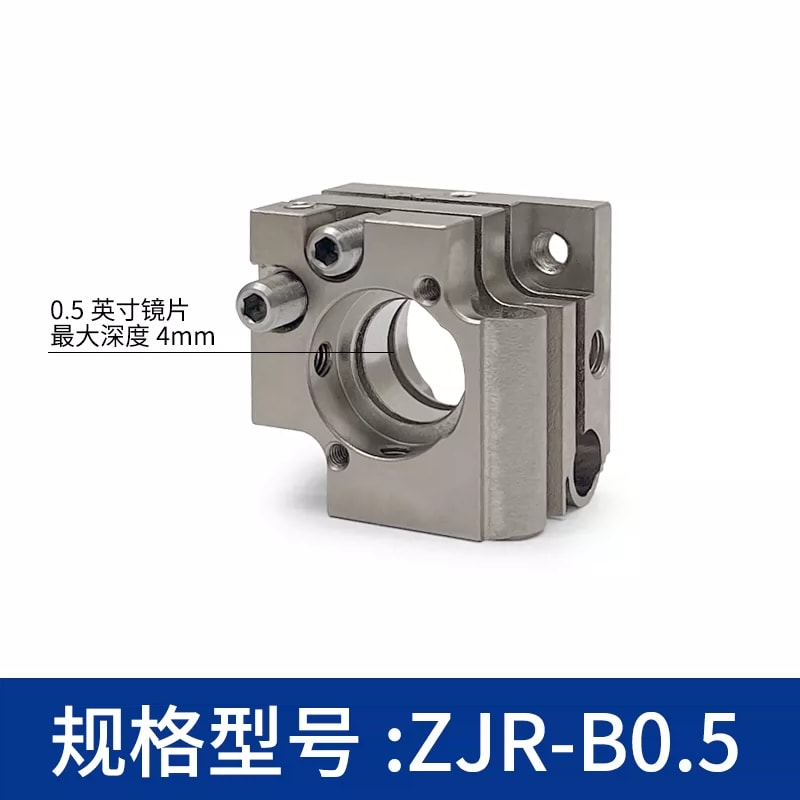

五张专属图分别标ZJR-B1适用1英寸镜片、最大深度4.2 mm；ZJR-B0.5适用0.5英寸、最大深度4 mm；ZJR-B20直径20 mm；ZJR-2与ZJR-B2均直径50.8 mm。尺寸来自图片明文，B后缀无来源解释，不补写未给规格。

俯仰调节结构

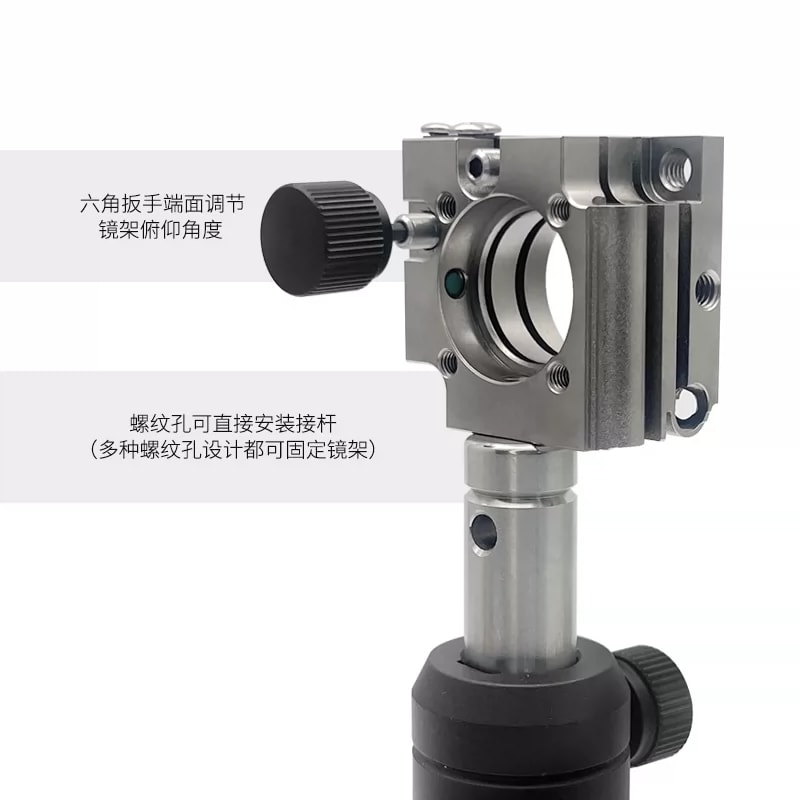

主图称标准挠性光学调整架，侧面注释显示六角扳手端面调节俯仰角。功能图标M4×0.25细牙螺丝用于俯仰调节，但没有明确每轴定义、角度范围、分辨率或锁紧位移。挠性结构名称不能代替材料、疲劳寿命或稳定性数据。

镜片固定和安装孔

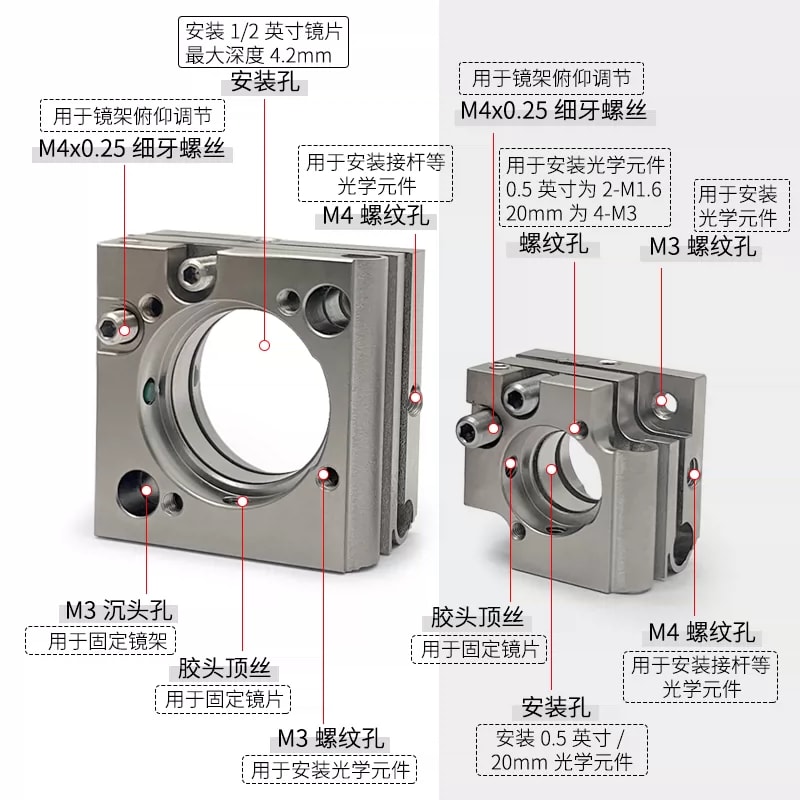

功能图标胶头顶丝固定镜片，并分图展示M3沉头/M3螺纹、M4螺纹和其他安装孔示例。0.5英寸/20 mm一侧另示2-M1.6或4-M3元件接口标注，不能统一分配给所有SKU。每个型号的孔数、孔距、螺纹、深度和卡圈配置需型号工程图确认。

使用限制与供货

专属图的镜片直径不等于通光孔径；B1和B0.5的最大安装深度不是全部厚度适配范围。图中银色外观不确认材质牌号或处理工艺。确认镜片边缘、允许夹紧力、安装基准、工具空间、载荷与精度；镜片、接杆、螺丝、卡圈及实际交期另核。

选型核对

选择明确镜片直径及深度标签

确认元件固定和型号孔位

核对通光孔径、厚度和夹持力

核实材料、载荷、精度与附件

待确认

ZJR-2与ZJR-B2的差异及完整型号图

通光孔径、厚度范围、安装孔距和公差

材料/处理、角度范围、分辨率、载荷与寿命

镜片、顶丝、卡圈、接杆、工具和交期
