ZJR 系列上方调节挠性两轴光学镜架

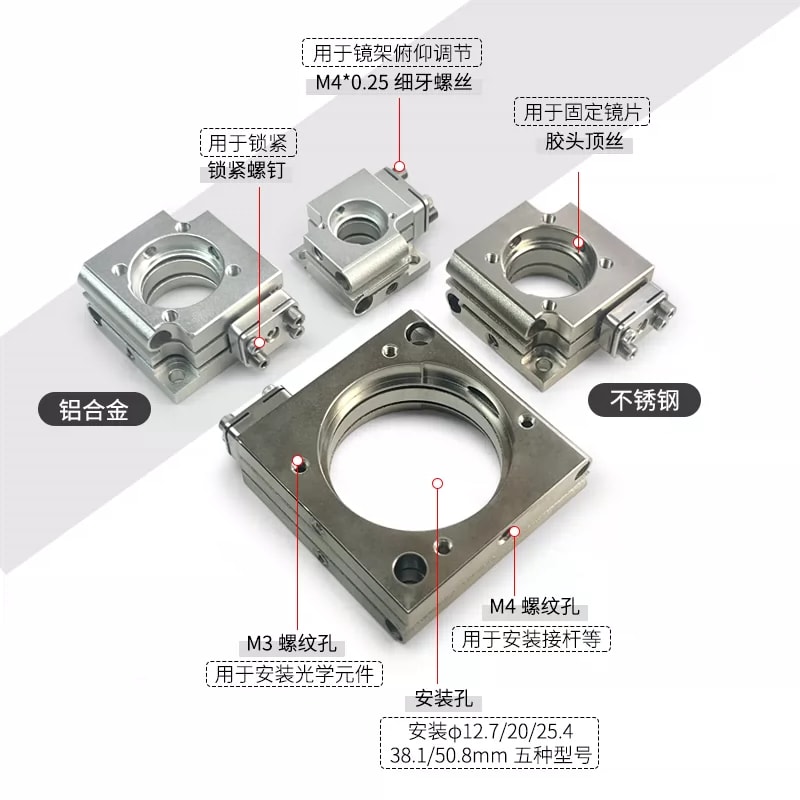

ZJR系列采用顶部细牙螺丝调节镜架俯仰角，并可用旁侧锁紧螺钉固定位置。系列主图列出不锈钢与铝合金选项；十张型号图逐款标明镜片座直径、最大深度和材料，另有ZJR-0.5线上型号缺少专属图。标注的镜片座直径为12.7、20、25.4、38.1或50.8 mm，深度上限4或5 mm。图片显示胶头固定螺钉、M4×0.25顶部调节螺丝及不同尺寸的安装孔位。选型时应按型号图核对材质、镜片尺寸和孔型；通光净径、调整角度及实际配件未提供。英文配图仅作系列展示。

材料与型号覆盖

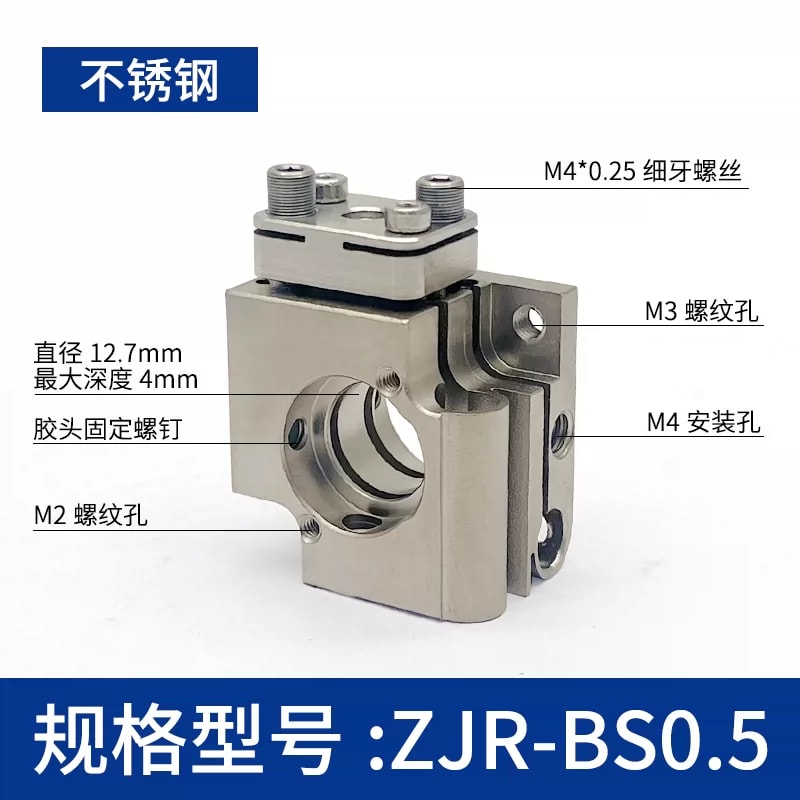

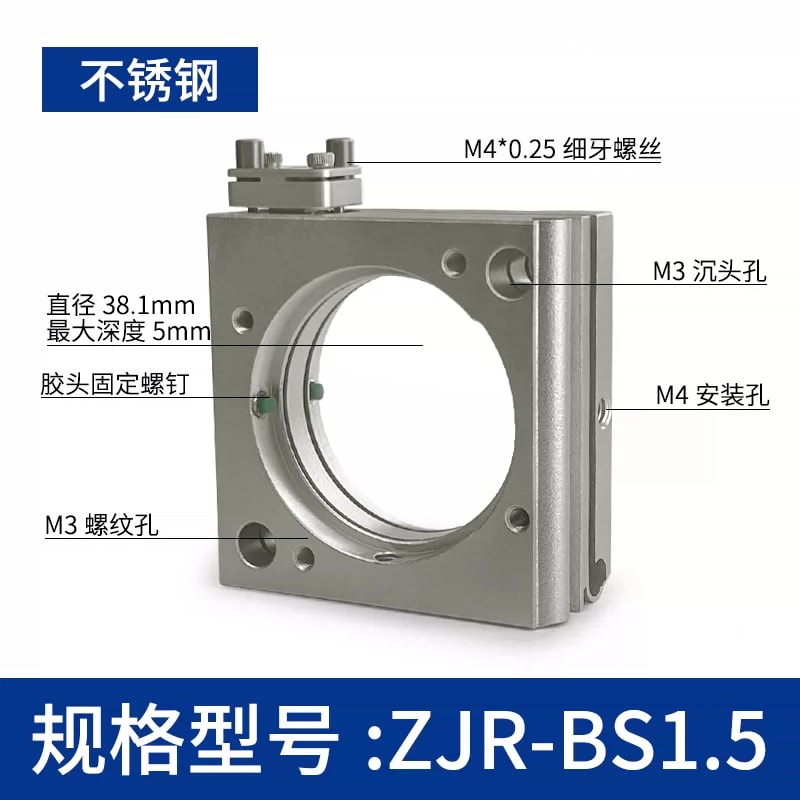

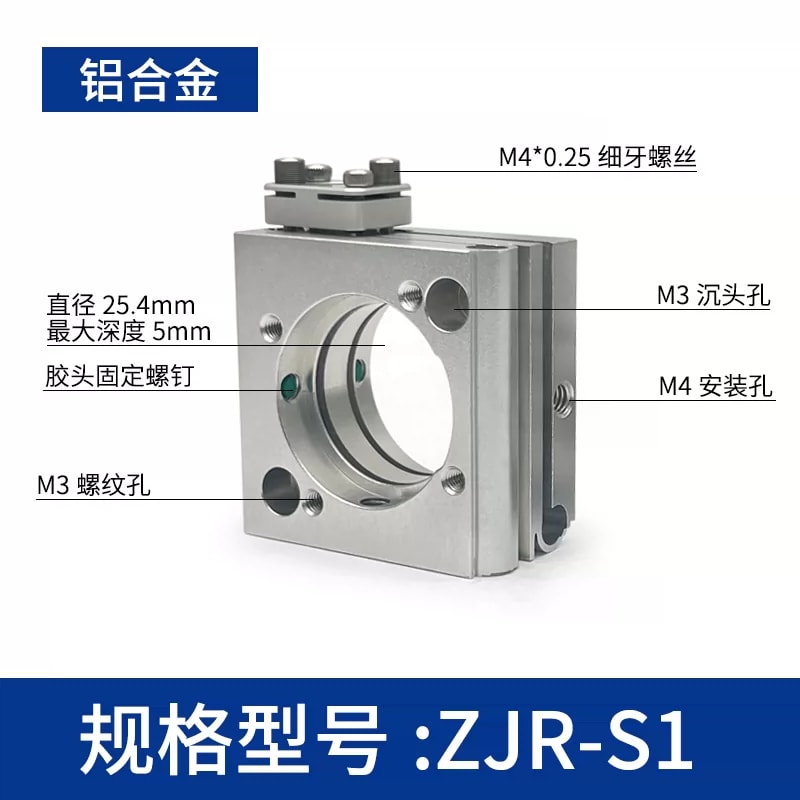

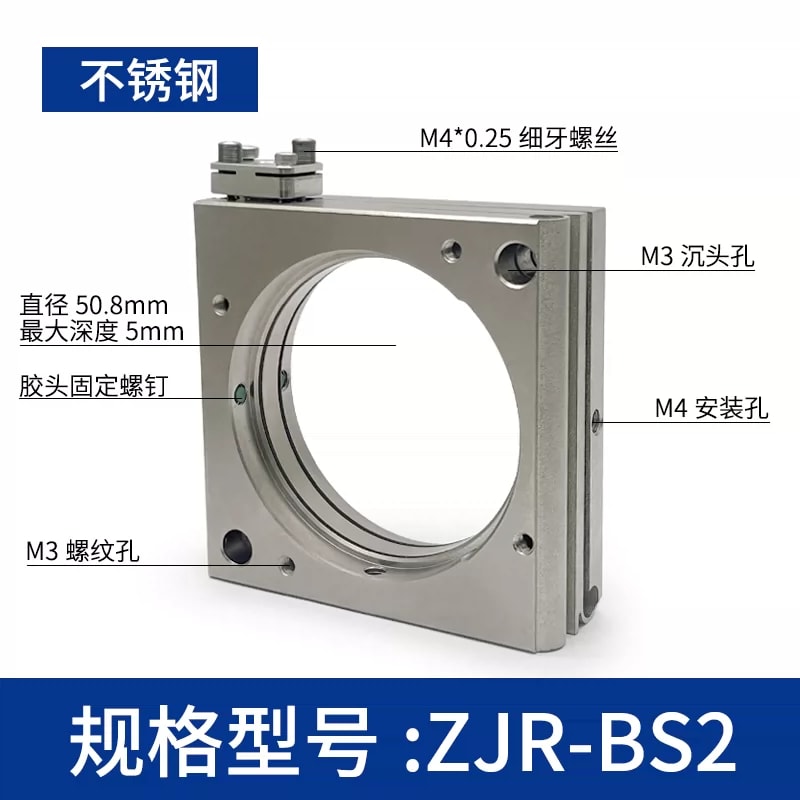

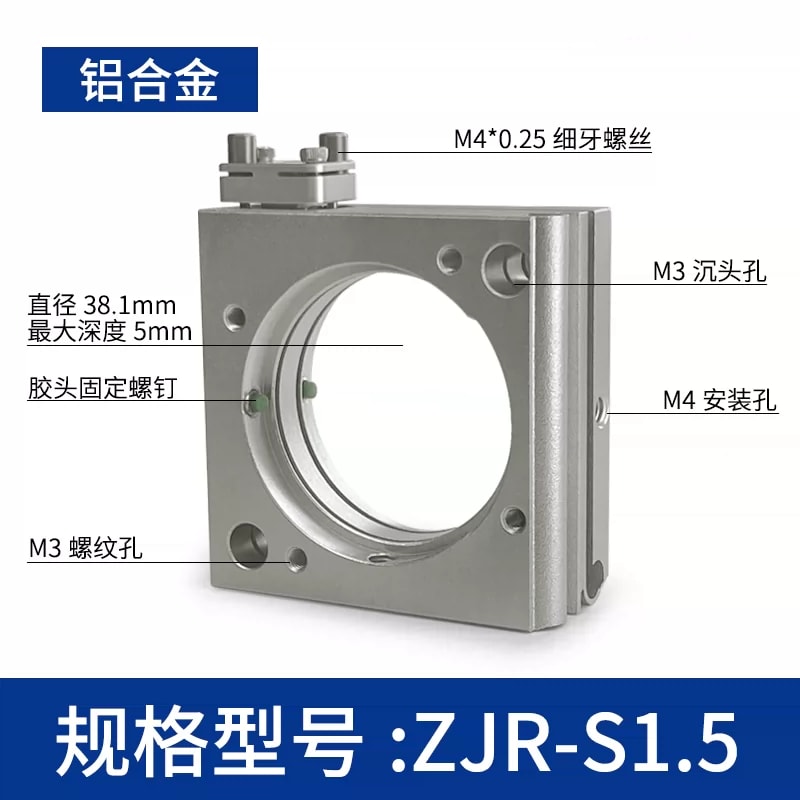

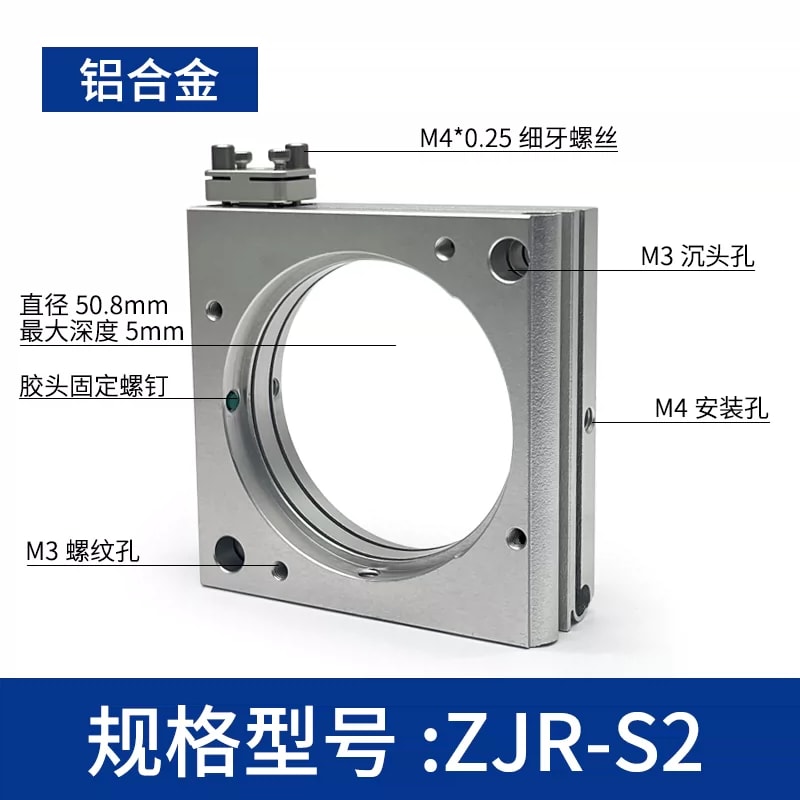

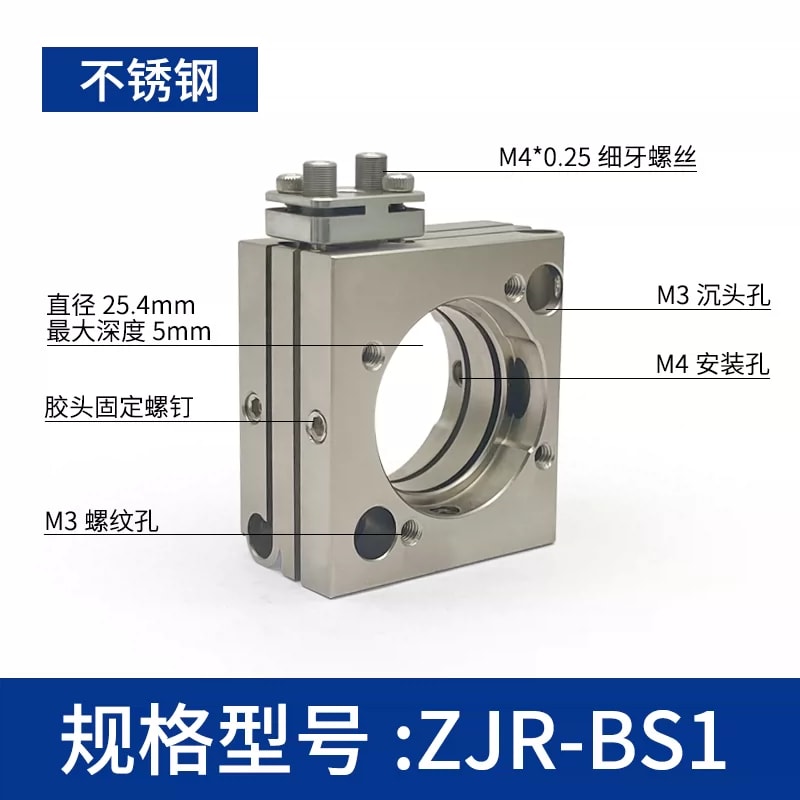

BS前缀的十张型号图标不锈钢，S前缀图标铝合金，各覆盖12.7、20、25.4、38.1、50.8 mm镜片座。ZJR-0.5只有线上选项，不能从型号后缀推定材料、孔径或深度。材料牌号和表面处理仍需确认。

镜片座和锁紧

前十款专属图标出12.7 mm款最大深度4 mm，20–50.8 mm款最大深度5 mm，并显示胶头固定螺钉。该直径和深度是镜片安装座参数，不保证相同通光净径或适合所有镜片边缘形状。确认镜片厚度、倒角和允许压紧力。

顶部调整与安装孔

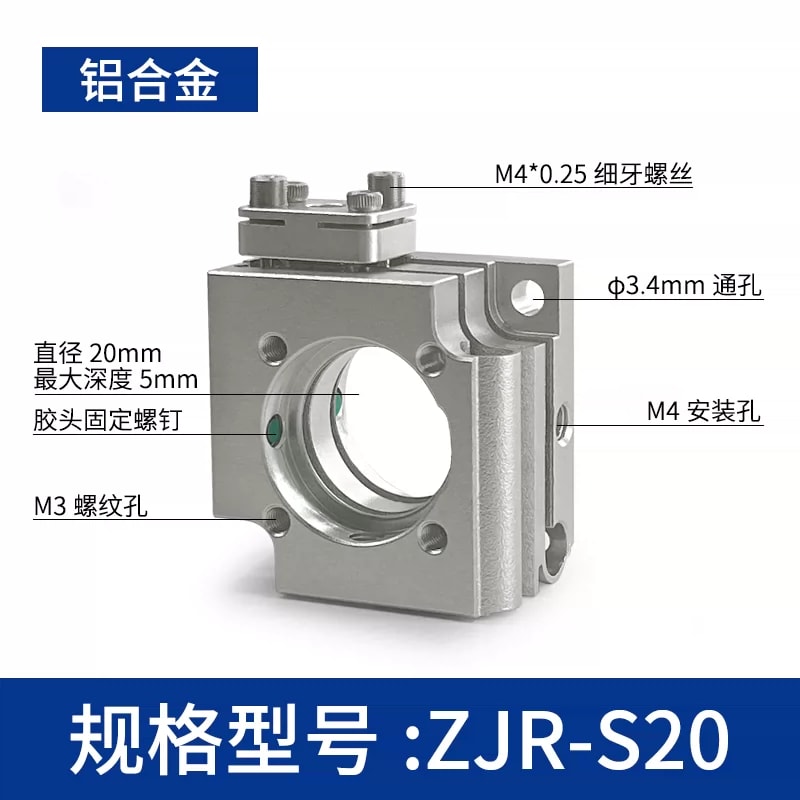

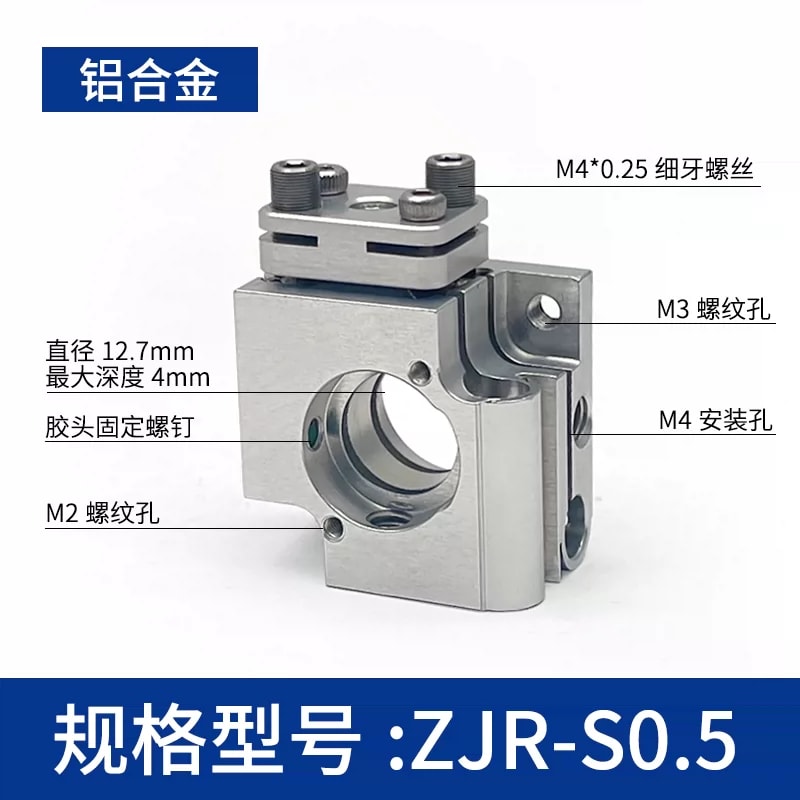

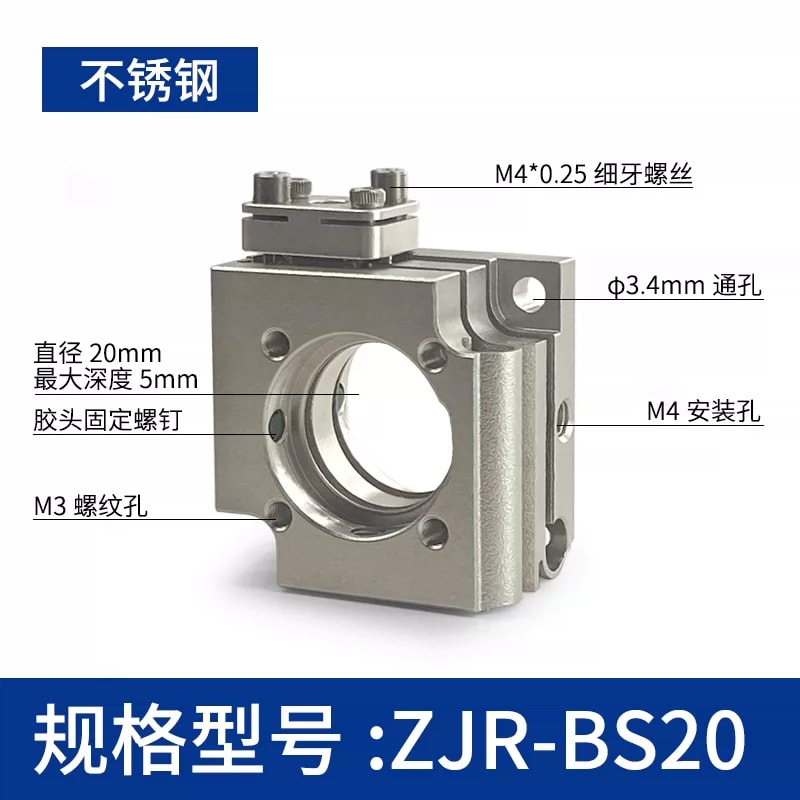

系列及专属图标M4×0.25细牙顶部调节螺丝、旁侧锁紧螺钉。12.7 mm图另标M2和M3螺纹孔；较大型号图标M3螺纹孔/沉头孔及M4安装孔，20 mm图还有Ø3.4 mm通孔。孔位随尺寸变化，接杆或固定螺钉不自动随货。

使用边界与待核实

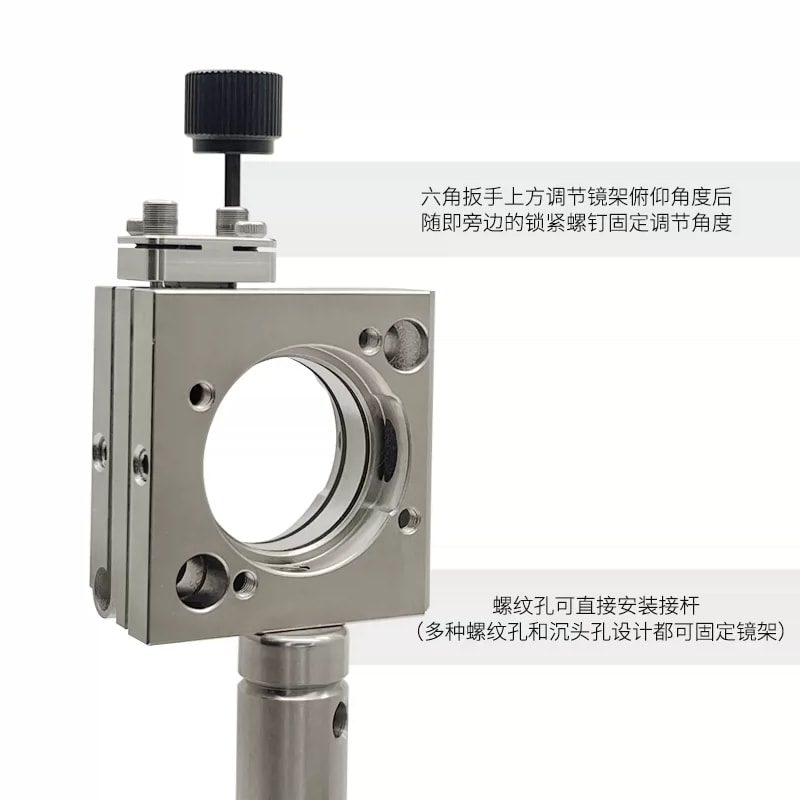

照片示范接杆安装和六角扳手调整，但没有行程、角度范围、回差、载荷、振动或环境额定。装配前索取型号工程图和供货清单，尤其是缺少专属图的ZJR-0.5。

选型核对

确认型号材料及镜片座直径/深度

核对镜片边缘、通光净径和胶头压紧

按尺寸确认接杆安装孔型

索取ZJR-0.5专属规格及供货清单

待确认

ZJR-0.5镜片座、材料、深度及安装孔

通光净径和实际镜片压紧条件

调节行程、角度范围、回差和载荷

材料牌号、公差及随货配件
