XINDA-OM-AP-003
ZSB-S 系列多孔位光学平台转接板
63.5、100 与 125 mm 方形板，组合 M2/M3/M4/M6 安装接口
- ZSB-S63A、ZSB-S100 和 ZSB-S125 三个来源已核型号
- 63.5 × 63.5 × 10 mm 与 100 × 100 × 10 mm 规格明确
- 按型号提供螺纹孔、沉头孔和开槽组合
- 可选型号
- 3 个标准型号
- 参考交期
- 确认型号与数量后回复
- 采购方式
- 按型号询价
参考价
CN¥127.50 - CN¥165.00
请选择型号查看供货状态。
不确定型号？获取选型帮助产品概述与选型说明
产品族范围、材料界面、选型边界与供应说明。

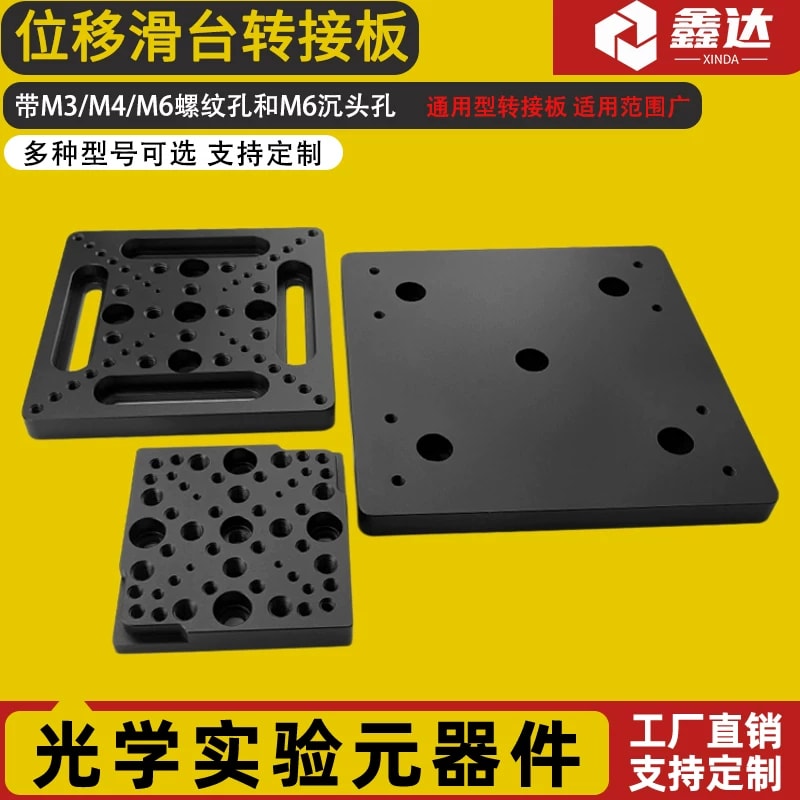

ZSB-S 系列方形转接板用于连接光学滑台、支架或其他安装件。三个完整型号分别有独立型号图片，注明边长和多种孔位。孔型与孔数随型号改变；系列“通用”描述不保证任意滑台都能直接安装。
尺寸与孔型

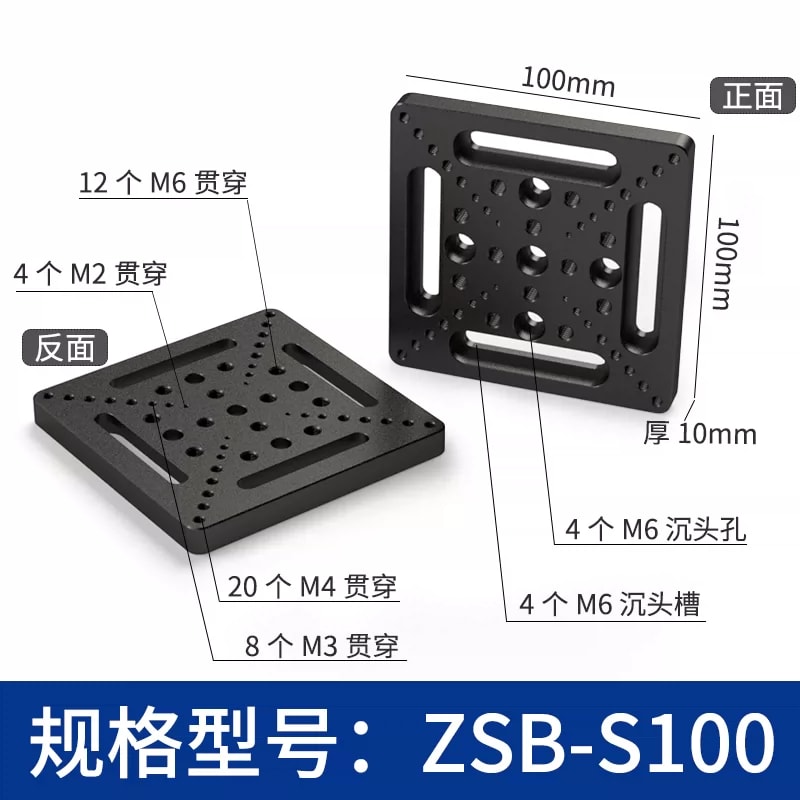

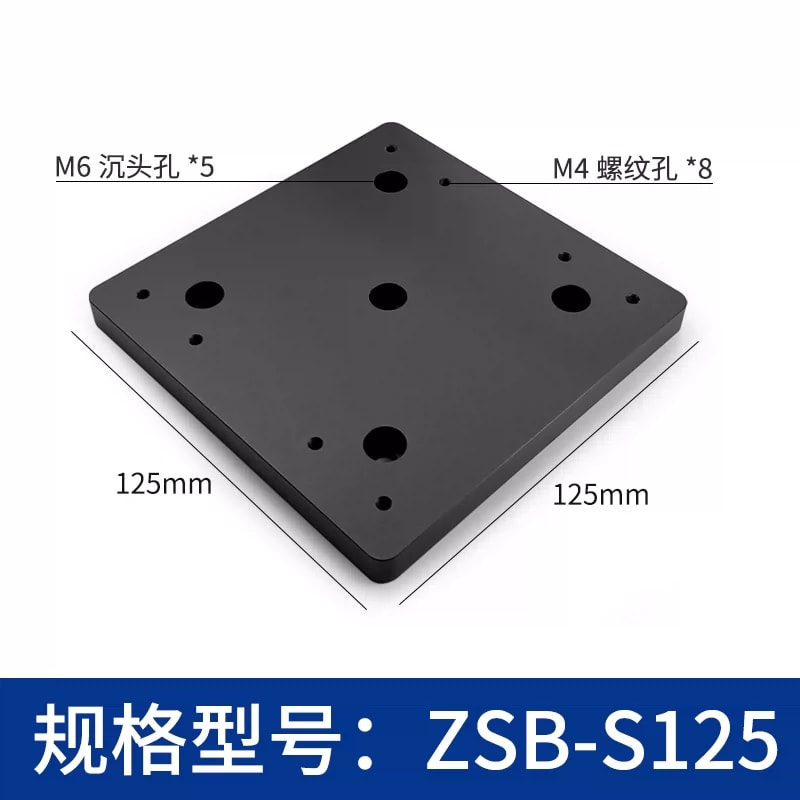

ZSB-S100 为 100 × 100 × 10 mm，ZSB-S63A 为 63.5 × 63.5 × 10 mm，ZSB-S125 为 125 × 125 mm，后者的厚度未在其型号图中标注。将 M2/M3/M4/M6 螺纹孔、M6 沉头安装孔和沉头槽分别核对，不把孔径或公称螺纹当作孔距。
来源孔数差异

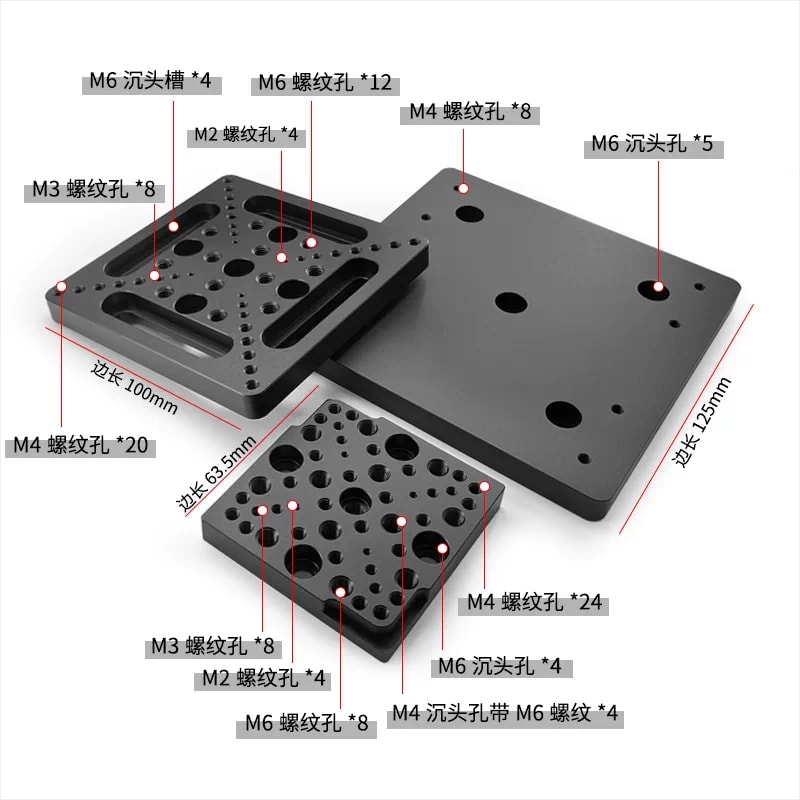

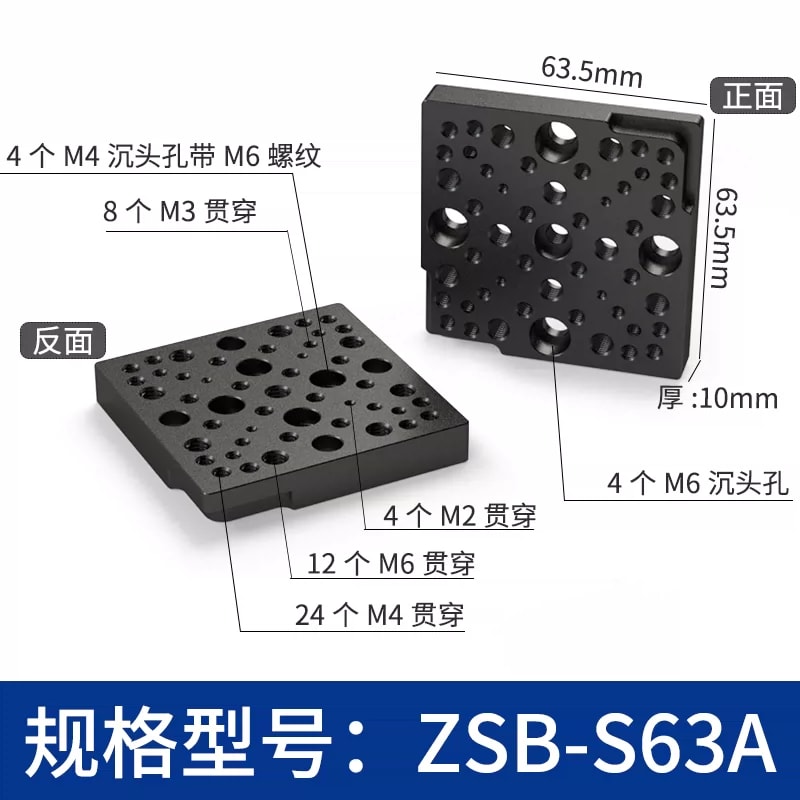

ZSB-S63A 的独立型号图标明 12 个 M6 贯穿孔，系列合照标为 8 个。资料逐 SKU 保留独立型号图的标注，并同时记录这处冲突，采购前需确认孔数与孔位图。原图中“贯穿”与“螺纹孔”的混用也须由正式图纸确认。
机械安装
提供滑台顶面和下方平台的安装图，检查孔距、螺钉头避让、有效啮合、整体高度和调节行程。转接板本身不提供运动轴或精度指标。材料、表面处理、平面度、承载及尺寸公差未在所检查图片中给出。
供货范围
按完整型号和数量订购，确认螺钉及其他配件是否包含。图片中正反面或多个型号用于展示结构，不代表双件套。滑台、支柱、镜架及安装服务不默认包含。
选型核对
完整型号与边长
上下安装接口及孔位图
螺纹、沉头孔与槽的区别
螺钉啮合和运动避让
数量及随附硬件
待确认
ZSB-S63A 的 M6 孔数冲突
贯穿孔的具体螺纹定义
ZSB-S125 厚度及全部孔距
材料、公差、平面度与载荷
采购与技术资料
选择具体型号后，我们会核对价格、供货状态、交期和所需技术文件。
采购方式
按型号提交正式询价
参考交期
确认型号与数量后回复
技术文件
询价时可申请图纸与规格资料
典型应用
- 位移台、镜架与光学平台孔位转接
- 小型光机组件的多孔位安装平台
- 接杆支撑、螺钉直连与压板固定布局
- 指定孔型和板尺寸的定制询价
产品特点
- ZSB-S63A、ZSB-S100 和 ZSB-S125 三个来源已核型号
- 63.5 × 63.5 × 10 mm 与 100 × 100 × 10 mm 规格明确
- 按型号提供螺纹孔、沉头孔和开槽组合

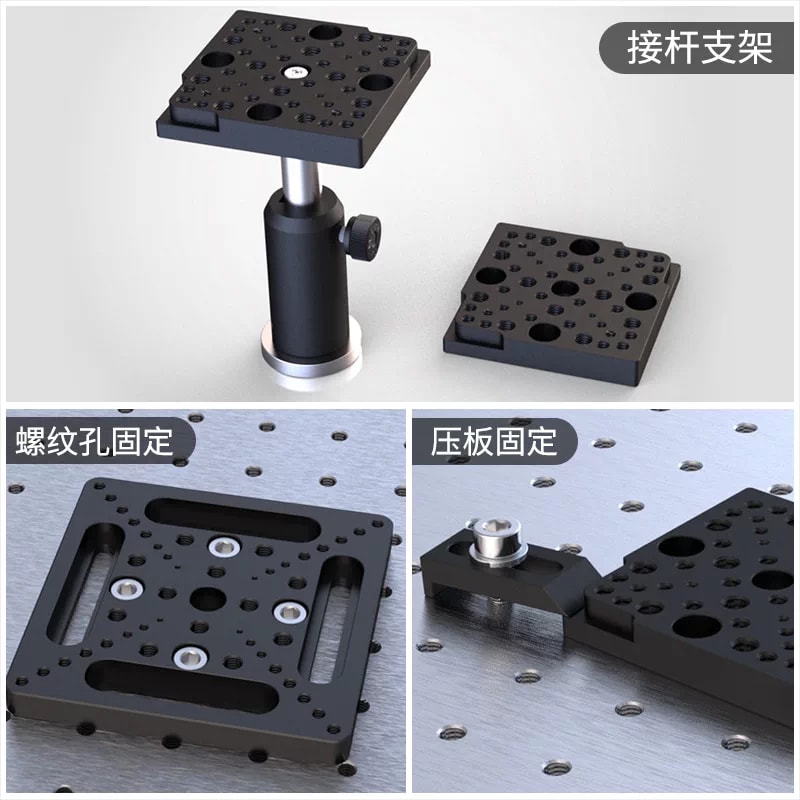

- 来源展示接杆支撑、直接螺纹固定与压板固定场景
